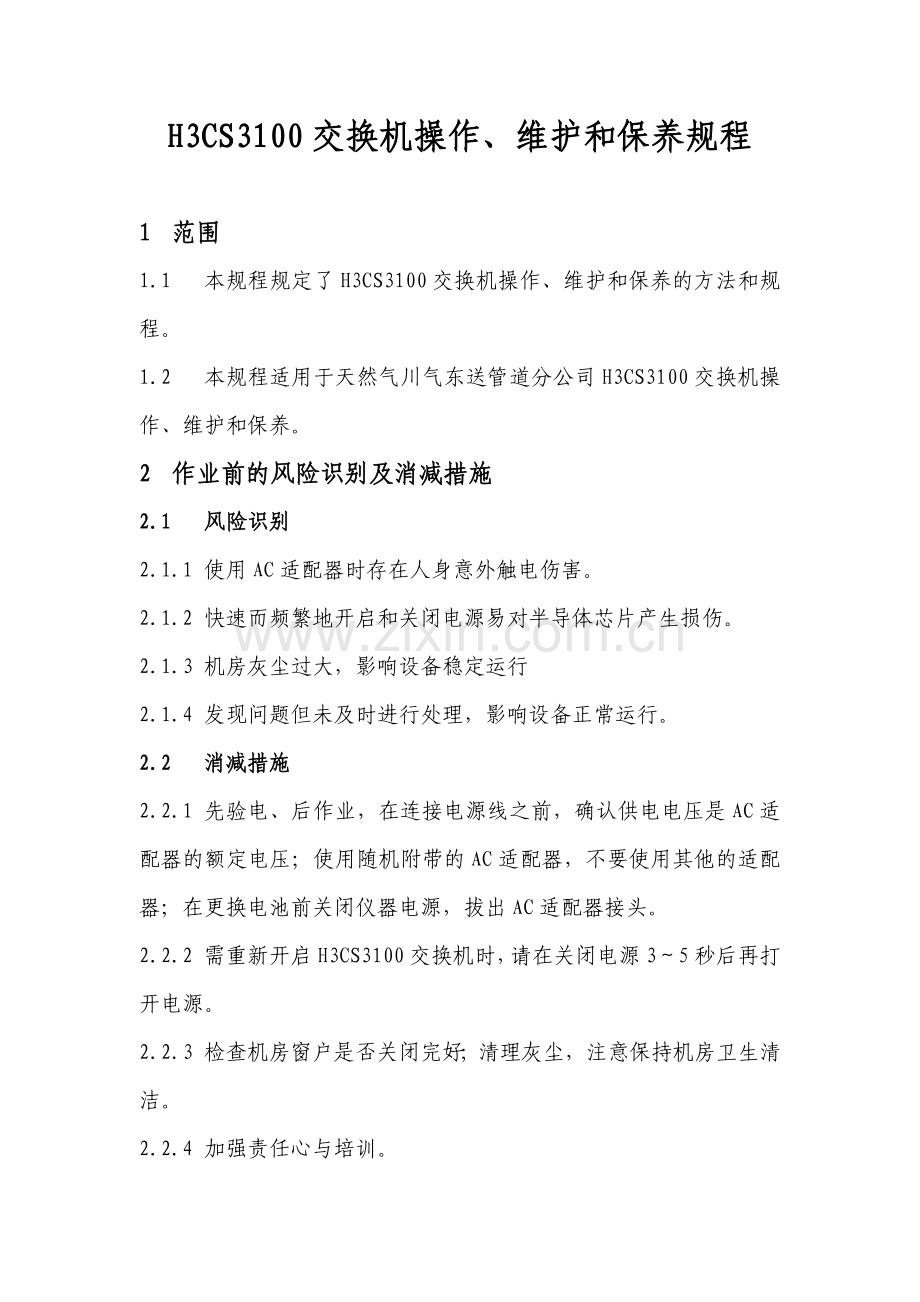

H3CS3100交换机操作、维护和保养规程

1 范围
1.1 本规程规定了H3CS3100交换机操作、维护和保养的方法和规程。
1.2 本规程适用于天然气川气东送管道分公司H3CS3100交换机操作、维护和保养。
2 作业前的风险识别及消减措施
2.1 风险识别
2.1.1 使用AC适配器时存在人身意外触电伤害。
2.1.2 快速而频繁地开启和关闭电源易对半导体芯片产生损伤。
2.1.3 机房灰尘过大，影响设备稳定运行
2.1.4 发现问题但未及时进行处理，影响设备正常运行。
2.2 消减措施
2.2.1 先验电、后作业，在连接电源线之前，确认供电电压是AC适配器的额定电压；使用随机附带的AC适配器，不要使用其他的适配器；在更换电池前关闭仪器电源，拔出AC适配器接头。
2.2.2 需重新开启H3CS3100交换机时，请在关闭电源3～5秒后再打开电源。
2.2.3 检查机房窗户是否关闭完好；清理灰尘，注意保持机房卫生清洁。
2.2.4 加强责任心与培训。

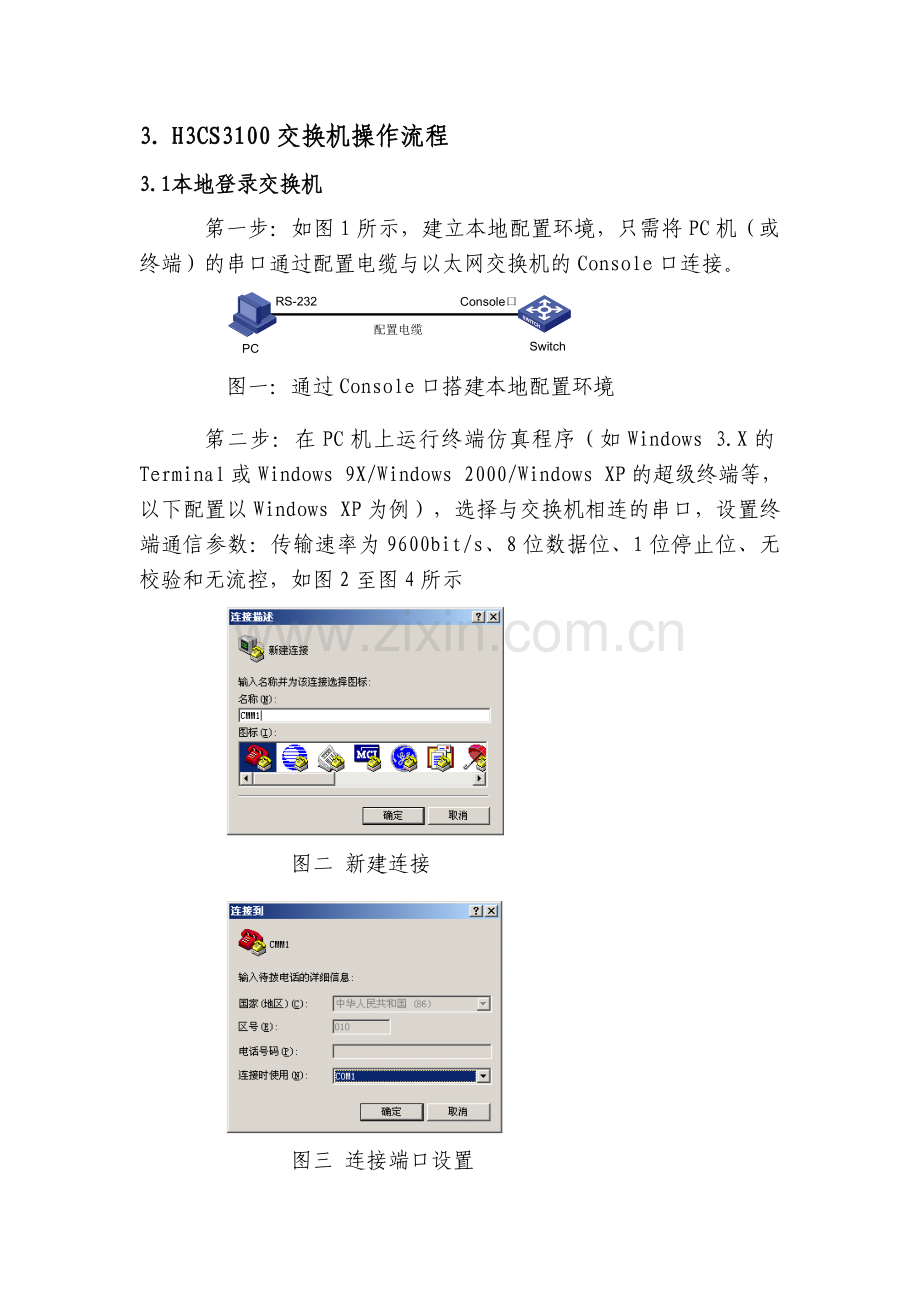

3. H3CS3100交换机操作流程
3.1 本地登录交换机
第一步：如图1所示，建立本地配置环境，只需将PC机（或终端）的串口通过配置电缆与以太网交换机的Console口连接。

图一：通过Console口搭建本地配置环境
第二步：在PC机上运行终端仿真程序（如Windows 3.X的Terminal或Windows 9X/Windows 2000/Windows XP的超级终端等，以下配置以Windows XP为例），选择与交换机相连的串口，设置终端通信参数：传输速率为9600bit/s、8位数据位、1位停止位、无校验和无流控，如图2至图4所示

图二 新建连接

图三 连接端口设置

图四 端口通信参数设置
第三步：以太网交换机上电，终端上显示设备自检信息，自检结束后提示用户键入回车，之后将出现命令行提示符（如<H3C>），如图5所示。

图五 以太网交换机配置界面
第四步：键入命令，配置以太网交换机或查看以太网交换机运行状态。需要帮助可以随时键入“?”，具体的配置命令请参考本手册中相关部分的内容。
3.2 创建vlan
VLAN接口的基本配置
操作
命令
说明
进入系统视图
system-view
-
创建VLAN接口并进入VLAN接口视图
interface Vlan-interface vlan-id
必选
缺省情况下，在交换机上不存在VLAN接口
指定当前VLAN接口的描述字符串
description text
可选
缺省情况下，VLAN接口的描述字符串为该VLAN接口的接口名，例如“Vlan-interface1 Interface”
将VLAN接口的管理状态设置为关闭
shutdown
可选
缺省情况下，VLAN接口的管理状态为打开，此时VLAN接口状态受VLAN中端口状态的影响，即：当VLAN中所有以太网端口状态为Down时，VLAN接口为Down状态，即关闭状态；当VLAN中有一个或一个以上的以太网端口处于Up状态时，则VLAN接口处于Up状态
如果将VLAN接口的管理状态设置为关闭，则VLAN接口的状态始终为Administratively Down，不受VLAN中端口状态的影响
将VLAN接口的管理状态设置为打开
undo shutdown
配置管理VLAN
操作
命令
说明
进入系统视图
system-view
-
指定交换机上的管理VLAN
management-vlan vlan-id
必选
缺省情况下，管理VLAN为VLAN 1
创建并进入管理VLAN接口视图
interface vlan-interface vlan-id
必选
配置管理VLAN接口IP地址
ip address ip-address mask
必选
缺省情况下，管理VLAN接口没有配置IP地址
配置静态路由
ip route-static ip-address { mask | mask-length } { interface-type interface-number | next-hop } [ preference preference-value ] [ reject | blackhole ] [ description text ]
可选
3.2.1 配置vlan实例
# 进入系统视图。
<SwitchA> system-view
# 创建VLAN 10，并指定VLAN 10为交换机的管理VLAN。
[SwitchA] vlan 10
[SwitchA-vlan10] quit
[SwitchA] management-vlan 10
# 创建交换机管理VLAN 10的VLAN接口并进入VLAN接口视图。
[SwitchA] interface vlan-interface 10
# 配置管理VLAN 10接口的IP地址为1.1.1.1/24。
[SwitchA-Vlan-interface10] ip address 1.1.1.1 255.255.255.0
[SwitchA-Vlan-interface10] quit
# 配置缺省路由。
[SwitchA] ip route-static 0.0.0.0 0.0.0.0 1.1.1.2
3.3 以太网端口的配置
以太网端口的基本配置
操作
命令
说明
进入系统视图
system-view
-
进入相应端口的视图
interface interface-type interface-number
-
打开以太网端口
undo shutdown
可选
缺省情况下，端口处于打开状态
如果想关闭端口，可以使用shutdown命令
设置以太网端口描述字符串
description text
可选
缺省情况下，端口没有配置描述字符串
设置以太网端口的双工模式
duplex { auto | full | half }
可选
缺省情况下，端口的双工模式为auto（自协商）
设置以太网端口的速率
speed { 10 | 100 | 1000 | auto }
可选
l 缺省情况下，端口的速率处于auto（自协商）状态
l 仅千兆端口支持配置速率为1000 Mbps
设置以太网端口的MDI（Medium Dependent Interface）模式
mdi { across | auto | normal }
可选
缺省情况下，端口的MDI模式为auto
配置以太网端口允许通过的帧的最大长度为2048字节（仅S3100-EI系列交换机支持该特性）
jumboframe enable
可选
缺省情况下，以太网端口允许通过的帧的最大长度为2048字节

配置基于Access端口的VLAN（在VLAN视图下）
配置
命令
说明
进入系统视图
system-view
-
进入VLAN视图
vlan vlan-id
必选
如果指定的VLAN不存在，则该命令先完成VLAN的创建，然后再进入该VLAN的视图
将指定Access端口加入到当前VLAN中
port interface-list
必选
缺省情况下，系统将所有端口都加入到VLAN1
配置基于Trunk端口的VLAN
操作
命令
说明
进入系统视图
system-view
-
进入以太网端口视图
interface interface-type interface-number
-
配置端口的链路类型为Trunk
port link-type trunk
必选
设置Trunk端口的缺省VLAN ID
port trunk pvid vlan vlan-id
可选
Trunk端口的缺省VLAN为VLAN1
将当前Trunk端口加入到指定的VLAN
port trunk permit vlan { vlan-id-list | all }
可选
缺省情况下，所有端口都属于VLAN1
3.3．1 以太网端口的配置实例
1. 组网需求
l 交换机Switch A与对端交换机Switch B使用Trunk端口Ethernet1/0/1相连；
l 端口Ethernet1/0/1的缺省VLAN ID为100；
l 端口Ethernet1/0/1允许VLAN2、VLAN6到VLAN 50、VLAN100的报文通过。
2. 组网图

图1-1 以太网端口配置举例组网图
3. 配置步骤
# 进入Ethernet1/0/1以太网端口视图。
<Sysname> system-view
[Sysname] interface ethernet1/0/1
# 配置端口Ethernet1/0/1为Trunk端口。
[Sysname-Ethernet1/0/1] port link-type trunk
# 允许VLAN2、VLAN6到VLAN 50、VLAN100的报文通过端口Ethernet1/0/1转发。
[Sysname-Ethernet1/0/1] port trunk permit vlan 2 6 to 50 100
# 配置端口Ethernet1/0/1的缺省VLAN ID为100。
[Sysname-Ethernet1/0/1] port trunk pvid vlan 100

4 H3CS3100常见故障及处理
4.1 故障现象：开启交换机后，交换机没有正常运作，而且发现面板上的POWER指示灯并没有亮，而且风扇也不转动。
处理：当发生这种故障时，首先检查电源系统，看看供电插座有没有电流，电压是否正常。要是供电正常的话，那就要检查电源线是否有所损坏，有没有松动等，若电源线损坏的话就更换一条，松动了的话就重新插好可。如果问题还没有解决，那问题就应该是交换机的电源或者是机内的其他部件损坏了。预防方法也比较简单，要做的就是保证外部供电环境的稳定。
4.2 故障现象：模块端口阻塞，正常连接设备时，交换机端口指示灯不亮或者呈现橙色指示灯。
处理：观察模块并确认有异常现象的端口；登陆交换机，先对该端口实施禁用（shutdown），在做启用（undo shutdown）操作，并确认端口激活。
4.3 故障现象：整个网络的运作正常，但个别的机器不能正常通信。
处理：一般情况下，端口故障是个别的端口损坏，先检查出现问题的计算机，在排除了端口所连计算机的故障后，可以通过更换所连端口，来判断其是否端口问题，若更换端口后问题能解决的话，再进一步判断是端口的何种故障。关闭电源后，用酒精棉球清洗端口，如果端口确实被损坏，那就只能更换端口了。此外，无论是光纤端口还是双绞线的RJ-45端口，在插拔接头时一定要小心，建议插拔时最好不要带电操作
4.4 故障现象：将某工作站连接到交换机上的几个端口后，无法Ping通局域网内其它电脑，但桌面上“本地连接”图标仍然显示网络连通
处理：先检查这些被Ping的电脑是否安装有防火墙，交换机可以设置VLAN(虚拟局域网)，不同VLAN内的工作站在没设置路由的情况下无法Ping通，因此要修改VLAN的设置，使它们在一个VLAN中，或设置路由使VLAN之间可以通讯。
4.4 如出现上述故障，使用者应做好相关记录报表。
4.5 故障处理完毕，使用者应做好相关记录报表。
5 H3CS3100网络交换机的检查、维护和保养
5.1 不随便拔断电源，减少不正常开关的次数。
5.2 注意散热，尽量避免灰尘。
5.3 定期检查设备的运行情况，并做好检查记录。
5.4 定期备份设备的配置，定期修改网络设备的维护密码。
5.5 日常维护保养要做好相关记录报表。
