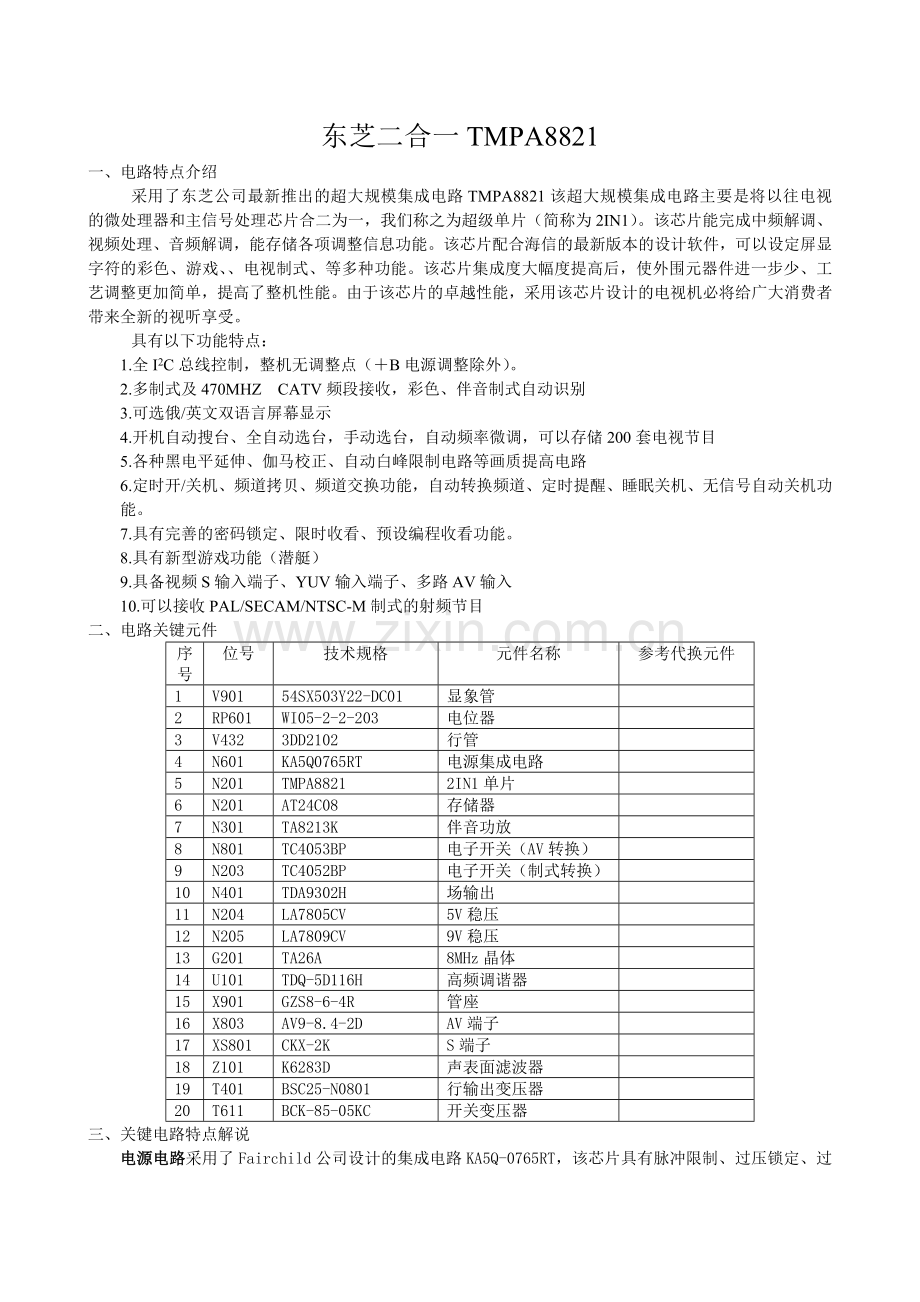

东芝二合一TMPA8821
一、电路特点介绍
采用了东芝公司最新推出的超大规模集成电路TMPA8821该超大规模集成电路主要是将以往电视的微处理器和主信号处理芯片合二为一，我们称之为超级单片（简称为2IN1）。该芯片能完成中频解调、视频处理、音频解调，能存储各项调整信息功能。该芯片配合海信的最新版本的设计软件，可以设定屏显字符的彩色、游戏、、电视制式、等多种功能。该芯片集成度大幅度提高后，使外围元器件进一步少、工艺调整更加简单，提高了整机性能。由于该芯片的卓越性能，采用该芯片设计的电视机必将给广大消费者带来全新的视听享受。
具有以下功能特点：
1.全I2C总线控制，整机无调整点（＋B电源调整除外）。
2.多制式及470MHZ CATV频段接收，彩色、伴音制式自动识别
3.可选俄/英文双语言屏幕显示
4.开机自动搜台、全自动选台，手动选台，自动频率微调，可以存储200套电视节目
5.各种黑电平延伸、伽马校正、自动白峰限制电路等画质提高电路
6.定时开/关机、频道拷贝、频道交换功能，自动转换频道、定时提醒、睡眠关机、无信号自动关机功能。
7.具有完善的密码锁定、限时收看、预设编程收看功能。
8.具有新型游戏功能（潜艇）
9.具备视频S输入端子、YUV输入端子、多路AV输入
10.可以接收PAL/SECAM/NTSC-M制式的射频节目
二、电路关键元件
序号
位号
技术规格
元件名称
参考代换元件
1
V901
54SX503Y22-DC01
显象管

2
RP601
WI05-2-2-203
电位器

3
V432
3DD2102
行管

4
N601
KA5Q0765RT
电源集成电路

5
N201
TMPA8821
2IN1单片

6
N201
AT24C08
存储器

7
N301
TA8213K
伴音功放

8
N801
TC4053BP
电子开关（AV转换）

9
N203
TC4052BP
电子开关（制式转换）

10
N401
TDA9302H
场输出

11
N204
LA7805CV
5V稳压

12
N205
LA7809CV
9V稳压

13
G201
TA26A
8MHz晶体

14
U101
TDQ-5D116H
高频调谐器

15
X901
GZS8-6-4R
管座

16
X803
AV9-8.4-2D
AV端子

17
XS801
CKX-2K
S端子

18
Z101
K6283D
声表面滤波器

19
T401
BSC25-N0801
行输出变压器

20
T611
BCK-85-05KC
开关变压器

三、关键电路特点解说

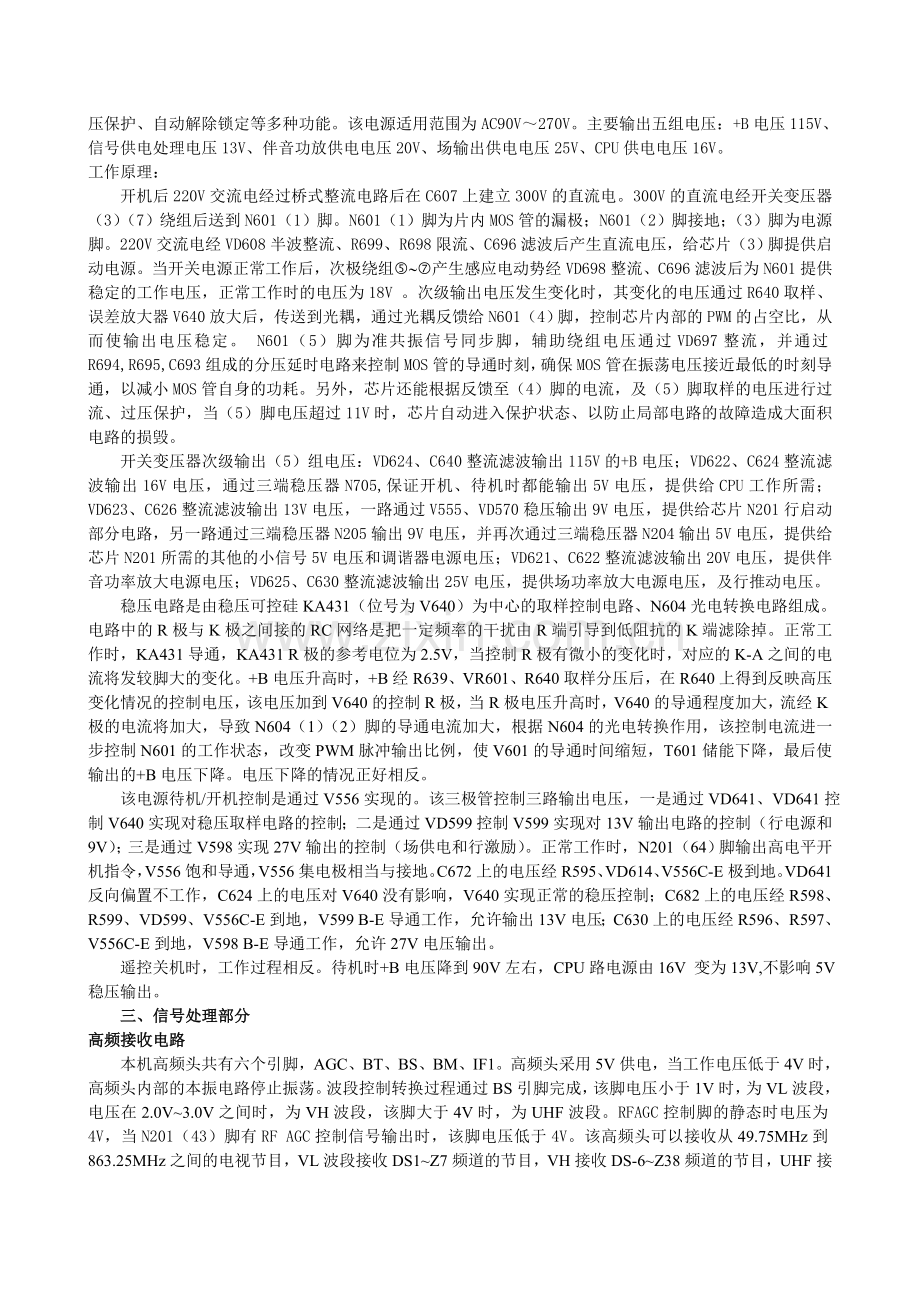

电源电路采用了Fairchild公司设计的集成电路KA5Q-0765RT，该芯片具有脉冲限制、过压锁定、过压保护、自动解除锁定等多种功能。该电源适用范围为AC90V～270V。主要输出五组电压：+B电压115V、信号供电处理电压13V、伴音功放供电电压20V、场输出供电电压25V、CPU供电电压16V。
工作原理：
开机后220V交流电经过桥式整流电路后在C607上建立300V的直流电。300V的直流电经开关变压器（3）（7）绕组后送到N601（1）脚。N601（1）脚为片内MOS管的漏极；N601（2）脚接地；（3）脚为电源脚。220V交流电经VD608半波整流、R699、R698限流、C696滤波后产生直流电压，给芯片（3）脚提供启动电源。当开关电源正常工作后，次极绕组…~‡产生感应电动势经VD698整流、C696滤波后为N601提供稳定的工作电压，正常工作时的电压为18V 。次级输出电压发生变化时，其变化的电压通过R640取样、误差放大器V640放大后，传送到光耦，通过光耦反馈给N601（4）脚，控制芯片内部的PWM的占空比，从而使输出电压稳定。 N601（5）脚为准共振信号同步脚，辅助绕组电压通过VD697整流，并通过R694,R695,C693组成的分压延时电路来控制MOS管的导通时刻，确保MOS管在振荡电压接近最低的时刻导通，以减小MOS管自身的功耗。另外，芯片还能根据反馈至（4）脚的电流，及（5）脚取样的电压进行过流、过压保护，当（5）脚电压超过11V时，芯片自动进入保护状态、以防止局部电路的故障造成大面积电路的损毁。
开关变压器次级输出（5）组电压：VD624、C640整流滤波输出115V的+B电压；VD622、C624整流滤波输出16V电压，通过三端稳压器N705,保证开机、待机时都能输出5V电压，提供给CPU工作所需；VD623、C626整流滤波输出13V电压，一路通过V555、VD570稳压输出9V电压，提供给芯片N201行启动部分电路，另一路通过三端稳压器N205输出9V电压，并再次通过三端稳压器N204输出5V电压，提供给芯片N201所需的其他的小信号5V电压和调谐器电源电压；VD621、C622整流滤波输出20V电压，提供伴音功率放大电源电压；VD625、C630整流滤波输出25V电压，提供场功率放大电源电压，及行推动电压。
稳压电路是由稳压可控硅KA431（位号为V640）为中心的取样控制电路、N604光电转换电路组成。电路中的R极与K极之间接的RC网络是把一定频率的干扰由R端引导到低阻抗的K端滤除掉。正常工作时，KA431导通，KA431 R极的参考电位为2.5V，当控制R极有微小的变化时，对应的K-A之间的电流将发较脚大的变化。+B电压升高时，+B经R639、VR601、R640取样分压后，在R640上得到反映高压变化情况的控制电压，该电压加到V640的控制R极，当R极电压升高时，V640的导通程度加大，流经K极的电流将加大，导致N604（1）（2）脚的导通电流加大，根据N604的光电转换作用，该控制电流进一步控制N601的工作状态，改变PWM脉冲输出比例，使V601的导通时间缩短，T601储能下降，最后使输出的+B电压下降。电压下降的情况正好相反。
该电源待机/开机控制是通过V556实现的。该三极管控制三路输出电压，一是通过VD641、VD641控制V640实现对稳压取样电路的控制；二是通过VD599控制V599实现对13V输出电路的控制（行电源和9V）；三是通过V598实现27V输出的控制（场供电和行激励）。正常工作时，N201（64）脚输出高电平开机指令，V556饱和导通，V556集电极相当与接地。C672上的电压经R595、VD614、V556C-E极到地。VD641反向偏置不工作，C624上的电压对V640没有影响，V640实现正常的稳压控制；C682上的电压经R598、R599、VD599、V556C-E到地，V599 B-E导通工作，允许输出13V电压；C630上的电压经R596、R597、V556C-E到地，V598 B-E导通工作，允许27V电压输出。
遥控关机时，工作过程相反。待机时+B电压降到90V左右，CPU路电源由16V 变为13V,不影响5V稳压输出。
三、信号处理部分
高频接收电路
本机高频头共有六个引脚，AGC、BT、BS、BM、IF1。高频头采用5V供电，当工作电压低于4V时，高频头内部的本振电路停止振荡。波段控制转换过程通过BS引脚完成，该脚电压小于1V时，为VL波段，电压在2.0V~3.0V之间时，为VH波段，该脚大于4V时，为UHF波段。RFAGC控制脚的静态时电压为4V，当N201（43）脚有RF AGC控制信号输出时，该脚电压低于4V。该高频头可以接收从49.75MHz到863.25MHz之间的电视节目，VL波段接收DS1~Z7频道的节目，VH接收DS-6~Z38频道的节目，UHF接收DS13~DS57频道的节目。
高频头引脚说明：
端子号
英文符号
端子说明
工作电压
1
AGC
自动增益控制电压
最大为4.0V
2
BT
调谐电压
0V~30.0V

4
BS
波段转换电压
5.0V或2.5V或0V
6
BM
工作电压
5.0V
11
IF1
中频输出

多制式选择电路
N201的（30）脚输出输出的全电视信号经V204放大后送到电视制式转换电路。NTSC制式的电视信号经电阻R241、X201陷波，滤除4.5MHz的音频信号，输送到N203的（1）脚；PAL-D/K制式的电视信号经R242、X202陷波，滤除6.5MHz的音频信号，输送到N203的（5）脚；PAL-I制式的电视信号经R243、X203陷波，滤除6.0MHz的音频信号，输送到N203的（2）（4）脚。N203的型号是CD4052，完成了信号的选择。N201（59）脚是电视制式控制脚，该脚输出的控制电平分为三个状态：0V电平为NTSC-M、2.5V电平为PAL-D/K、5V为PAL-I。当该脚电平为0V时，V205、V206截止，集电极输出高电平，N203（9）脚、（10）脚都为高电平，（1）脚输入的信号经（3）脚输出。当该脚电平为2.5V时，V206饱和导通，集电极为低电平N203（9）脚为低电平；由于V205基极接有一个2.1V的稳压管、V205的BE结电压为0.7V，2.5V的电压不能使V205导通工作，集电极输出一个高电平送到N203（10）脚，（5）脚输入的信号从（3）脚输出。当该脚电平为5V时，V205、V206都饱和导通，集电极输出低电平送到N203的（9）脚、（10）脚，（2）（4）脚输入的信号从（3）脚输出。从（3）脚输出的视频信号经V207放大后分为两路：一路经V801放大后作为视频输出信号；另一路经V204射随、C218耦合到N201的（26）脚，作为TV视频信号输入。
TV/AV转换
二合一芯片N201还处理多路视频输入信号：视频1与视频2在视频电子开关N801中进行切换后，视频信号送N201的（24）脚，音频信号送N201的（32）脚。S端子的色度信号直接送N201的（23）脚；S端子的亮度信号与视频1的视频信号共用一个通道，当有S端子信号输入时三极管V803截止，V803发射极为高电平， N201的（23）检测到此电平，屏幕上显示S视频，内部电路将处理从（24）脚输入的亮度信号和从（23）脚输入的色度信号；当只有视频1有输入信号（无S端子信号输入）时，屏幕显示视频1，内部电路将处理从（24）脚输入的视频信号；YCbCr色差输入信号（即通常连接DVD的端子）分别从N201的（20）脚、（19）脚、（21）脚直接输入。
复合同步脉冲分离电路
N201（45）脚输出监视器信号经外围V208、V209、V210等元件组成同步分离电路分离出复合同步脉冲，作为记忆的识别信号送到存储单元进行存储。V208的作用是将TV视频信号进行放大，C261为箝位电容，当负极性的同步信号到来时，电容两端电位降低，V209则因基极电位下降而导通，于是电源通过V209向C261充电；同步信号过后C261两端电位升高V209截止。由于放电回路的时间常数远大于行周期，所以C261的上电压几乎维持不变，于是就将V209导通时刻箝位于同步信号刚好出现。V210、C264、C265、R257、R258组成的电路对同步信号进行整形放大后送到（62）脚
四、微处理器控制电路
二合一芯片N201的(1)~ (10)脚及（54）~ （64）脚为芯片CPU部分的输出脚。它完成超强接收控制、本机按键控制、三态波段控制、制式控制、静音控制、开机/待机控制、视频输入控制、遥控功能，另外还有复位电路、8MHz的晶体振荡电路、I2C总线接口及选台识别的同步信号输入。
N201的（1）脚为超强接收控制脚，高电平打开时可使高放电路增加10dB的增益；（3）脚为三态波段控制脚，通过R205、R206组成的外部上拉分压电路，L、H和U段分别有0V/2.5V/5V的控制电压；（59）脚为制式自动识别后的制式控制输出脚，通过R271、R272组成的外部上拉分压电路，M制、D/K(I)制、B/G制分别对应于0V、0.9V、5V的控制电压，此电压经V205、V206、VD210组成的译码电路，控制制式电子开关N204, 0V、0.9V、5V分别对应于11、10、00(1为高电平)来控制N204的（10）脚和（9）脚，从而对不同制式的全电视信号进行伴音陷波。另外（59）还控制声表面滤波器Z101的制式开关，制式识别为M制时，0V电压使V102截止，VD101的正极电压被拉高，则VD101导通，38MHz的中频信号便通过VD101输入到Z101的（2）脚，这时便有两路中频信号分别从（1）、（2）脚输入到Z101。制式识别为非M制时V102导通，VD101截止，中频信号仅从（1）脚输入，不同的输入方式则对应于不同的中频输出曲线。（56）脚输出静音信号，高电平时VD302,V302导通，伴音信号将被短路到地，使N301的伴音输入信号被截止。（6）、（7）脚外接8MHz石英晶体组成晶体振荡电路，二合一芯片仅需一块晶体，来提供给CPU时钟、PIF VCO自动调整、AFT校正、色度解调及行振荡所需。（57）、（58）脚分别为I2C总线接口的数据线与时钟线。
二合一芯片TMPA8801CPN引脚定义与功能

引脚
名称
功能描述
典型值（V）
引脚
名称
功能描述
典型值（V）
1
LNA
超强接收
0 (OFF)
5 （ON）
33
SIF-IN
SIF 信号输入
3.32
2
KEY
按键输入
0∽5
34
DC-NF
接电容，用于伴音解调的直流负反馈
2.07
3
BAND
三态波段控制
0 (VL)
2.5 (VH)
5 (U)
35
PIF PLL
接环路滤波器，形成PIF锁相环
2.52
4
GND
接地
0
36
IF-VCC
IF电路5V供电
5
5
RESET
复位
5
37
S-REG
接电容，稳定内部偏置
2.19
6
X-TAL
接晶体
2.25
38
DE-EMPHA
接电容,用于伴音中频解调去加重
4.40
7
X-TAL
接晶体
2.04
39
IF AGC
中频AGC滤波
1.71
8
TEST
接地
0
40
IF GND
接地
0
9
+5V
CPU 5V供电
5
41
IF IN
中频信号输入
0.13
10
GND
接地
0
42
IF IN
中频信号输入
0.13
11
GND
接地
0
43
RF AGC
射频AGC控制输出，起控时电压≤4V
2.24
12
SCP-OUT
沙堡脉冲输入
1.15
44
YC 5V
Y/C电路5V供电
4.91
13
H-OUT
行激励脉冲输出
1.99
45
MONIT-OUT
视频信号输出
1.74
14
HAFC
H AFC滤波
7.69
46
BLACK DET
接黑电平检测滤波器，用于黑电平延伸
2.70
15
V-SAW
接电容，产生场锯齿波
4.23
47
APC FIL
接用于色度解调的APC滤波器
2.52
16
V-OUT
场激励锯齿波输出
4.97
48
IK IN
未用，接地
0
17
HVcc
行电路9V供电
10.13
49
RGB 9V
RGB电路9V供电
9
18
secam
SECAM制式

50
R OUT
红信号输出
2.03
19
Cb
Cb输入
2.43
51
G OUT
绿信号输出
2.03
20
Y-in
亮度信号输入
2.43
52
B OUT
兰信号输出
2.03
21
Cr
Cr信号输入
2.43
53
GND
接地
0
22
TV GND
接地
0
54
GND
接地
0
23
C in
色度信号输入
0.01
55
5V
晶体振荡器5V供电
5
24
EXT-IN
AV视频信号/S端子亮度信号输入
2.42
56
MUTE
静音控制
0V
5V
25
DIG 5V
信号处理5V供电
3.52
57
SDA
数据总线
5.03
26
TV-IN
TV信号输入
2.64
58
SCL
时钟总线
5.03
27
ABCL-IN
ABL/ACL控制输入
4.82
59
SYS
制式切换
0 （M）
2.5 (DK/I)
5 (BG)
28
AU-OUT
伴音信号输出
3.54
60
VT
调谐电压输出
0∽32
29
IF-Vcc
IF电路9V供电
9
61
AV SW
视频切换开关
5 V视频1
0V 视频2
30
TV-OUT
PIF信号输出
3.58
62
TV SYNC
同步信号输入
4．45
31
SIF-OUT
SIF 信号输出
1.84
63
RMT-IN
遥控输入
4.98
32
EXT-AUDIO
AV音频信号输入
4.40
64
POWER
开机/待机控制
2.88（开）
0 V （待）
普通遥控器进入总线的方法
1. 频道 30
2. 频道 88
3. 音量最小
4. 静音
进入M模式
F1
DISPLAY GAME 进入 WB
表1:
进入总线状态后

按数字键1、2、3、5、6显示
按数字键4显示

项目
数据
项目
数据
VP50
06
BRTS
1D
HIT50
15
按数字键7显示

HPS60
14
项目
数据
VP60
02
POWER
083
HIT60
17
BUS LINE
OK
VLI50
0C
BUS CONT
OK
VSC50
00
SYNC
NG
VLI60
0A
按数字键8显示

VSC60
00
OSD
10
SBY
08
按菜单键:M与TEST交替显示
SRY
08

RAGC
24

RCUT
20

GCUT
75

BCUT
1A

GDRV
31

BDRV
36

COLC
45

TNTC
36

COLP
10

COLS
40

SCNT
0F

HPS50
0E

以上所有数据都是工厂可调整数据.

工厂遥控器进入共多的项目: 见表二

not USE(s/w)

No.
Symbol
Description

1
OSD
OSD Horizontal Position
0C
2
OPT
Optional Setting
E3
3
RCUT
R CUT OFF
25
4
GCUT
G CUT OFF
53
5
BCUT
B CUT OFF
67
6
GDRV
G DRIVE
67
7
BDRV
B DRIVE
3A
8
CNTX
CONTRAST MAX.
7F
9
BRTC
BRIGHT CENTER
32
10
COLC
COLOR CENTER NTSC
45
11
TNTC
TINT CENTER
35
12
COLP
COLOR CENTER PAL(difference from COLC)
03
13
COLS
COLOR CENTER SECAM
4D
14
SCOL
SUB COLOR
04
15
SCNT
SUB CONTRAST
0F
16
CNTC
CONTRAST CENTER
20
17
CNTN
CONTRAST MIN.
00
18
BRTX
BRIGHT MAX.(difference from center)
18
19
BRTN
BRIGHT MIN.(difference from center)
10
20
COLX
COLOR MAX.(difference from center)
7F
21
COLN
COLOR MIN.
00
22
TNTX
TINT MAX.(difference from center)
28
23
TNTN
TINT MIN.(difference from center)
28
24
ST3
SHARP CENTER 3.58NTSC TV
25
25
SV3
SHARP CENTER 3.58NTSC VIDEO
30
26
ST4
SHARP CENTER OTHER TV
25
27
SV4
SHARP CENTER OTHER VIDEO
25
28
SVD
SHARP CENTER DVD
25
29
ASSH
ASYMMETRY-SHARPNESS
00
30
SHPX
SHARP MAX.(difference from center)
1A
31
SHPN
SHARP MIN.(difference from center)
1A
32
TXCX
TEXT RGB CONTRAST MAX.
1F
33
RGCN
TEXT RGB CONTRAST MIN.
00
34
ABL
ABL data in detail
37
35
DCBS
A part of Video data in detail
33
36
CLTO
The data when TV mode & SOUND SYS != M
48
37
CLTM
The data when TV mode & SOUND SYS = M
48
38
CLVO
The data when YUV mode & SOUND SYS != M
40
39
CLVD
The data when YUV mode & SOUND SYS = M
42
40
DEF
A part of DEF COMP data in detail
01
41
AKB
AKB SYSTEM
00
42
SECD
SECAM MODE
0C
43
HPS50
Horizontal Position
0D
44
VP50
Vertical Position 50Hz
04
45
HIT50
Hight 50Hz
0F
46
HPS60
Horizontal Position 60Hz
14
47
VP60
Vertical Position 60Hz
00
48
HIT60
Hight 60Hz
14
49
VLI50
V Linearity 50Hz
1C
50
VSC50
VS Correction 50Hz
00
51
VLI60
V Linearity 60Hz
0B
52
VSC60
VS Correction 60Hz
04
53
SBY
SECAM B-Y BLACK ADJUST
08
54
SRY
SECAM R-Y BLACK ADJUST
08
55
BRTS
SUB BRIGHT
10
56
RAGC
RF AGC
24
57
HAFC
AFC GAIN
04
58
V25
VOLUME 25
3D
59
V50
VOLUME 50
50
60
V100
VOLUME 100
5D
61
MUTT
Y-MUTE FOR SOFT START
00
62
STAT
CONTRAST UP FOR SOFT START
00
63
FLG0
FLAGS for IF
54
64
FLG1
FLAGS
06
65
REFP
REF Pulse Positon
00
66
RSNS
R SENS
28
67
GSNS
G SENS
30
68
BSNS
B SENS
2D
69
MOD
MODE
40
70
STBY
VCD / IF STANBY
00
71
SVM
SVM
00
72
VBLK
V BLK Start / Stop
00
73
VCEN
V CENTERING
3F
74
HSIZ
H SIZE
20
75
PRBR
PARABOLA
20
76
TRUM
TRAPZIUM
20
77
ECCT
EW-CORNER CORRECTION(TOP)
10
78
ECCB
EW-CORNER CORRECTION(BOTTOM)
10
79
EHT
V EHT / H EHT
04
80
UCOM
Miciom Control,Chroma APC Setting
00
81
PYNX
normal H.SYNC max
28
82
PYNN
normal H.SYNC min
18
83
PYXS
search H.SYNC max
22
84
PYNS
search H.SYNC min
1E
85
RCUTS
FOR YCbCr R cutoff(difference from RCUT)
0B
86
GCUTS
FOR YCbCr G cutoff(difference from GCUT)
00
87
BCUTS
FOR YCbCr B cutoff(difference from BCUT)
0A
88
GDRVS
FOR YCbCr G drive(difference from GDRV)
00
89
BDRVS
FOR YCbCr B drive(difference from BDRV)
00
90
NOIS
HAFC CONTROL
01
91
AV OPT
ＡＶ INPUT FUNCTION CHANGE
01 04
92
OPT2
Option2
02
319E1385
AUSTP

31
94
MODE0

E1
95
MODE1

85
96
OSDF
OSD PLL DATA
63
97
PWR
Not used in this version
53
98
BUS
Bus short status
00
99
MEM
Not used in this version
02
100
WB CONTRAST

64
101
WB BRIGHT

3C
102
WB COLOR

00
103
MODE3

D0
No

not USE(s/w)

Symbol
Description

104
DOWN2

87
105
AREA

F7
106
AREA2

1F
107
CENT

C0
108
DOWN

98
109
MCOLOR

46
110
PCOLOR

52
111
TCOLOR

1F
112
HTVOLUME

00

以上数据仅供参考,除在表一中的数据可以根据不同机器调整外,其他的参数最好不要动调整.
频率合成 OPT 82
