资源描述

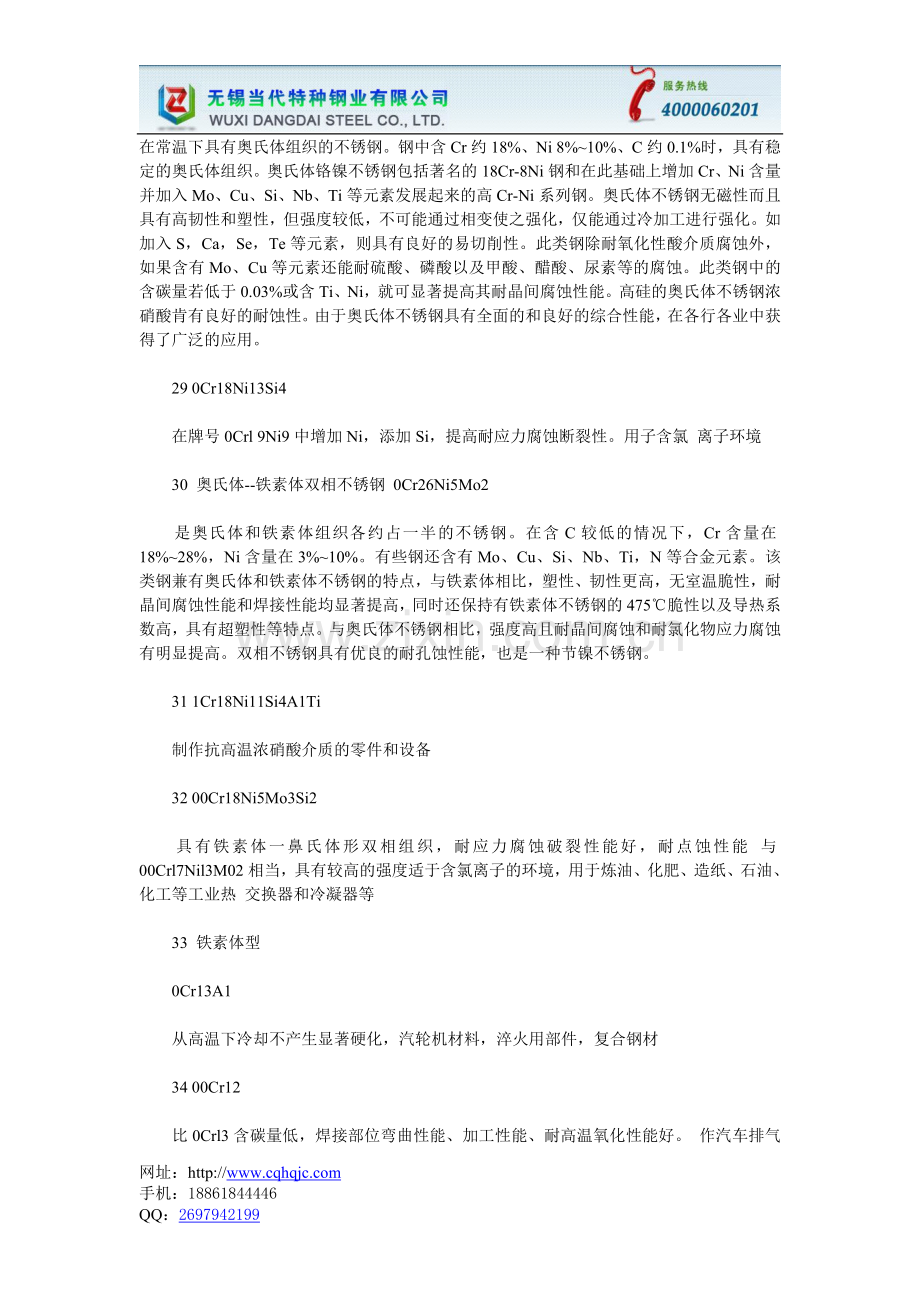

在常温下具有奥氏体组织的不锈钢。钢中含Cr约18%、Ni 8%~10%、C约0.1%时，具有稳定的奥氏体组织。奥氏体铬镍不锈钢包括著名的18Cr-8Ni钢和在此基础上增加Cr、Ni含量并加入Mo、Cu、Si、Nb、Ti等元素发展起来的高Cr-Ni系列钢。奥氏体不锈钢无磁性而且具有高韧性和塑性，但强度较低，不可能通过相变使之强化，仅能通过冷加工进行强化。如加入S，Ca，Se，Te等元素，则具有良好的易切削性。此类钢除耐氧化性酸介质腐蚀外，如果含有Mo、Cu等元素还能耐硫酸、磷酸以及甲酸、醋酸、尿素等的腐蚀。此类钢中的含碳量若低于0.03%或含Ti、Ni，就可显著提高其耐晶间腐蚀性能。高硅的奥氏体不锈钢浓硝酸肯有良好的耐蚀性。由于奥氏体不锈钢具有全面的和良好的综合性能，在各行各业中获得了广泛的应用。
29 0Cr18Ni13Si4
在牌号0Crl 9Ni9中增加Ni，添加Si，提高耐应力腐蚀断裂性。用子含氯 离子环境
30 奥氏体--铁素体双相不锈钢 0Cr26Ni5Mo2
是奥氏体和铁素体组织各约占一半的不锈钢。在含C较低的情况下，Cr含量在18%~28%，Ni含量在3%~10%。有些钢还含有Mo、Cu、Si、Nb、Ti，N等合金元素。该类钢兼有奥氏体和铁素体不锈钢的特点，与铁素体相比，塑性、韧性更高，无室温脆性，耐晶间腐蚀性能和焊接性能均显著提高，同时还保持有铁素体不锈钢的475℃脆性以及导热系数高，具有超塑性等特点。与奥氏体不锈钢相比，强度高且耐晶间腐蚀和耐氯化物应力腐蚀有明显提高。双相不锈钢具有优良的耐孔蚀性能，也是一种节镍不锈钢。
31 1Cr18Ni11Si4A1Ti
制作抗高温浓硝酸介质的零件和设备
32 00Cr18Ni5Mo3Si2
具有铁素体一鼻氏体形双相组织，耐应力腐蚀破裂性能好，耐点蚀性能 与00Crl7Nil3M02相当，具有较高的强度适于含氯离子的环境，用于炼油、化肥、造纸、石油、化工等工业热 交换器和冷凝器等
33 铁素体型
0Cr13A1
从高温下冷却不产生显著硬化，汽轮机材料，淬火用部件，复合钢材
34 00Cr12
比0Crl3含碳量低，焊接部位弯曲性能、加工性能、耐高温氧化性能好。 作汽车排气处理装置，锅炉燃烧室、喷咀
35 铁素体不锈钢 1Cr17
在使用状态下以铁素体组织为主的不锈钢。含铬量在11%~30%，具有体心立方晶体结构。这类钢一般不含镍，有时还含有少量的Mo、Ti、Nb等到元素，这类钢具导热系数大，膨胀系数小、抗氧化性好、抗应力腐蚀优良等特点，多用于制造耐大气、水蒸气、水及氧化性酸腐蚀的零部件。这类钢存在塑性差、焊后塑性和耐蚀性明显降低等缺点，因而限制了它的应用。炉外精炼技术（AOD或VOD）的应用可使碳、氮等间隙元素大大降低，因此使这类钢获得广泛应用。多用于建筑内装饰用，重油燃烧器部件，家庭用具，家用电器部件！
36 Y1Cr17
比lCrl7提高切削性能。自动车床用，螺栓、螺母等
37 1Cr17Mo
为1Crl7的改良钢种，比lCrl7抗盐溶液性强，作为汽车外装材料使用
38 00Cr30Mo2
高O—Mo系，C、N降至极低。耐蚀性很好。作与乙酸、乳酸等有机酸有关 的设备，制造苛性碱设备。耐卤离子应力腐蚀破裂、耐点腐蚀
39 00Cr27Mo2
要求性能，用途、耐蚀性和软磁性与00Cr30M02类似
40 马氏体型 1Cr12
作为汽轮机叶片及高应力部件之良好的不锈耐热钢
41 马氏体不锈钢 1Cr13
通过热处理可以调整其力学性能的不锈钢，通俗地说，是一类可硬化的不锈钢。典型牌号为1Cr13型，如2Cr13 ,3Cr13 ,4Cr13等。粹火后硬度较高，不同回火温度具有不同强韧性组合，主要用于蒸汽轮机叶片、餐具、外科手术器械。根据化学成分的差异，马氏体不锈钢可分为马氏体铬钢和马氏体铬镍钢两类。根据组织和强化机理的不同，还可分为马氏体不锈钢、马氏体和半奥氏体（或半马氏体）沉淀硬化不锈钢以及马氏体时效不锈钢等。
42 1Cr13Mo
为比1Crl3耐蚀性高的高强度钢钢种。汽轮机叶片，高温用部件
43 Y1Cr13
不锈钢中切削性能最好的钢种。自动车床用
44 2Cr13
淬火状态下硬度高．耐蚀性良好。作汽轮机叶片
45 3Cr13
比2Cr13淬火后的硬度高，作刀刃具、喷咀。阀座，阀门等
46 3Cr13Mo
作较高硬度及高耐磨性的热油泵轴、阀片、阀门轴承，医疗器桩弹簧等 零件
47 Y3Cr13
改善3Crl瑚削性能的钢种
48 1Cr17Ni12
具有较高强度的耐硝酸及有机酸腐蚀的零件。窖器和设备
49 7Cr17
具有较高强度的耐硝酸及有机酸腐蚀的零件。窖器和设备
50 8Cr17
硬化状态下，比7Crl7硬，而比11Crl7韧性高。作刀具，阀门
51 11Cr7
在所有不锈钢、耐热钢中，硬度量高。作喷咀，轴承
52 Y11Cr17
在11Crl7提高7切削性的钢种。自动车床用
53 沉淀硬 0Cr17Ni4Cu4Nb
不论不锈钢板还是耐热钢板，奥氏体型的钢板的综合性能最好，既有足够的强度，又有极好的塑性同时硬度也不高，这也是它们被广泛采用的原因之一。奥氏体型不锈钢同绝大多数的其它金属材料相似，其抗拉强度、屈服强度和硬度，随着温度的降低而提高；塑性则随着温度降低而减小。其抗拉强度在温度15~80＆#176;C范围内增长是较为均匀的。更重要的是：随着温度的降低，其冲击韧度减少缓慢，并不存在脆性转变温度。所以不锈钢在低温时能保持足够的塑性和韧性。
不锈钢的耐热性能
耐热性能是指高温下，既有抗氧化或耐气体介质腐蚀的性能即热稳定性，同时在高温时双有足够的强度即热强性。
碳的影响:碳在奥氏体不锈钢中是强烈形成并稳定奥氏体且扩大奥氏体区的元素.碳形成奥氏体的能力约为镍的30倍,碳是一种间隙元素,通过固溶强化可显著提高奥氏体不锈钢的强度.碳还可提高奥氏体不锈钢在高浓氯化物(如42%MgCl2沸腾溶液)中的耐应力腐蚀的性能.
但是,在奥氏体不锈钢中,碳常常被视为有害元素,这主要是由于在不锈钢和耐蚀用途中的一些条件下(比如焊接或经450~850℃加热),碳可与钢中的铬形成高铬的Cr23C6型碳化合物从而导致局部铬的贫化,使钢的耐蚀性特别是耐晶间腐蚀性能下降.因此,60年代以来新发展的铬镍奥氏体不锈钢大都是碳含量小于0.03%或0.02%超低碳型的,可以知道随着碳含量降低,钢的晶间腐蚀敏感性降低,当碳含量低于0.02%才具有最明显的效果,一些实验珠光还指出,碳还会增大铬奥氏体不锈钢的点腐蚀分倾向.由于碳的有害作用,不仅在奥氏体不锈钢冶炼过和中应按要求控制尽量低的碳含量,而且在随后的热,冷加工和热处理等过程中也在防止不锈钢表面增碳,且免铬的碳化物析出.
铬的影响:铬是奥氏体不锈钢中最主要的合金元素,奥氏体不锈钢的不锈性和耐蚀性的获得主要是由于在会质作用下,铬促进了钢的钝化并使钢保持稳定钝态的结果.○1铬对组织的影响:在奥氏体不锈钢中,铬是强烈形成并稳定铁体的元素,缩小奥氏体区,随着钢中含量增加,奥氏体不锈钢中可出现铁素体(δ)组织,研究表明,在铬镍奥氏体不锈钢中,当碳含量为0.1%,铬含量为18%时,为获得稳定的单一奥氏体组织,所需镍含量最低,约为8%,就这一点而言,常用的18Cr—8Ni型铬镍奥氏体不锈钢是含铬,镍量配比最为适宜的一种.
有奥氏体不锈钢中,随着铬含量的增加,一些金属间相(比如δ相)的形成倾向增大,当钢中含有钼时,铬含含量会增加还会χ相等的形成,如前所述,σ, χ相的析出不仅显著降低钢的塑性和韧性,而且在一些条件下还降低钢的耐蚀性,奥氏体不锈钢中铬含量的提高可使马氏体转烃温度(Ms)下降,从而提高奥氏体基体的稳定性.因此高铬(比如超过20%)奥氏体不锈钢即使经过冷加工和低温处理也很难获得马氏体组织..
铬是强碳化物形成元素,在奥氏体不锈钢中也不例外,奥氏体不锈钢中常见的铬碳化物有Cr23C6;当钢中含有钼或铬时,还可见到期Cr6C等碳化物,它们的形成在某些条件下对钢的性能会产生重要影响.○2铬对性能的影响:一般来主,只要奥氏体不锈钢保持完全奥氏体组织而没有δ铁素体等的形成,仅提高钢中铬含量不会对力学性能有显著影响,铬对奥氏体不锈钢性能影响最大的是耐蚀性,主要表现为:铬提高钢的耐氧化性介质和酸性氯化物介质的性能;在镍以及钼和铜复合作用下,铬提高钢耐一些还原性介质,有机酸,尿素和碱介质的性能;铬还提高钢耐局部腐蚀,比如晶间腐蚀.点腐蚀,缝隙腐蚀以及某此条件下应力体育馆的性能..对奥氏体不锈钢晶间体育馆敏感性影响最大的因素是钢中碳含量,其他元素对晶间体育馆的作用主要视其对碳化物的溶解和沉淀行为的影响而定,在奥氏体不锈钢中,铬能增大碳的溶解度而降低铬的贫化度,因而提高铬含量对奥氏体不锈钢的耐晶间腐蚀是有益,铬非常有效地改善奥氏体不锈钢的耐点腐蚀及缝隙腐蚀性能,当钢中同时有钼或钼及氮存在时,铬的这种有效性大加强,虽然根据研究钼的耐点体育馆及缝隙腐蚀的能力为铬的话倍左右,氮为铬的30倍,但是大量研究,奥氏体不锈钢中如果没有铬或者铬含量较低,钼及氮的耐点腐蚀与缝隙腐蚀作用便会丧失或不够显著.
铬对奥氏体不锈钢的耐应力腐蚀性能的作用,随实验介质条件及实际使用环境而异,在MgCl2沸腾溶液中,铬的作用一般是有害的,但是在含Cl-和氧的水介质,高温高压水以及点腐蚀为起源的应力腐蚀条件下,提高钢中铬含量则对耐应力腐蚀有利,同时,铬还可防止奥氏体不锈钢及合金中由于镍含量提高而容易出现的晶间型应力腐蚀的倾向,对开苛性(NqOH)应力腐蚀,铬的作用也是有益的
铬除对负数氏体不锈钢耐蚀性有重要影响外,还能显著提高该类钢的抗氧化,抗硫化和抗融盐腐蚀等性能.
镍是奥氏体不锈钢中的主要合金元素,其主要作用是一百万并稳定奥氏体,使钢获得完全奥氏体组织,从而使钢具有良好的强度和塑性,韧性的配合,并具有优良的冷,热加工性和冷形成性以及焊接,低温与无磁等性能,同时提高奥氏体不锈钢的热力学稳定性,使之不仅比相同铬,钼含量的铁素体,马氏体等类不锈钢肯有更好的不锈性和耐氧化性介质的性能,而且于表面膜稳定性的提高,从而使钢还具有更加优异的耐一些还原性介质的性能.
网址：
手机：18861844446
QQ：2697942199
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
