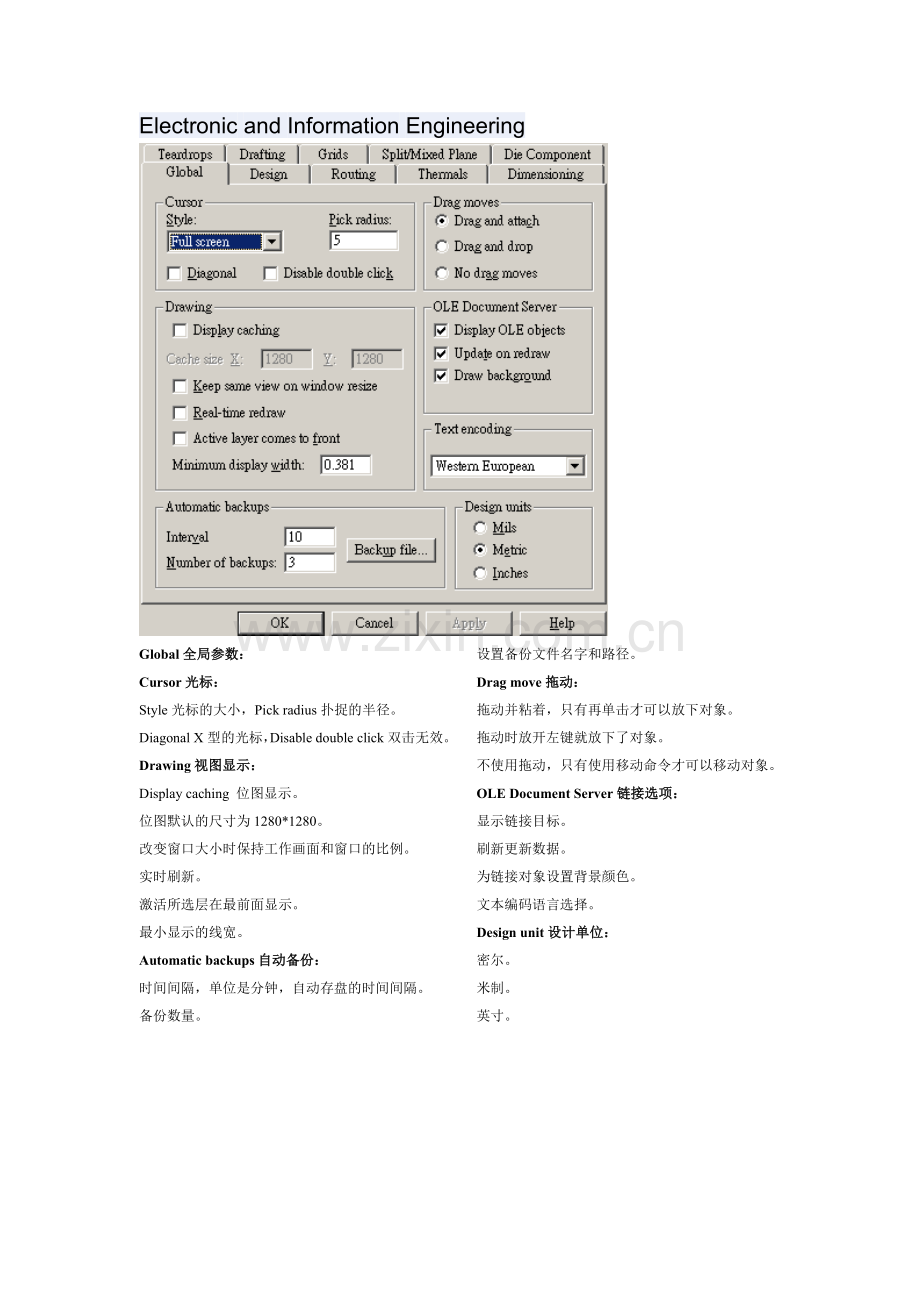

Global全局参数：
Cursor光标：
Style光标的大小，Pick radius扑捉的半径。
Diagonal X型的光标，Disable double click双击无效。
Drawing视图显示：
Display caching 位图显示。
位图默认的尺寸为1280*1280。
改变窗口大小时保持工作画面和窗口的比例。
实时刷新。
激活所选层在最前面显示。
最小显示的线宽。
Automatic backups自动备份：
时间间隔，单位是分钟，自动存盘的时间间隔。
备份数量。
设置备份文件名字和路径。
Drag move拖动：
拖动并粘着，只有再单击才可以放下对象。
拖动时放开左键就放下了对象。
不使用拖动，只有使用移动命令才可以移动对象。
OLE Document Server链接选项：
显示链接目标。
刷新更新数据。
为链接对象设置背景颜色。
文本编码语言选择。
Design unit设计单位：
密尔。
米制。
英寸。

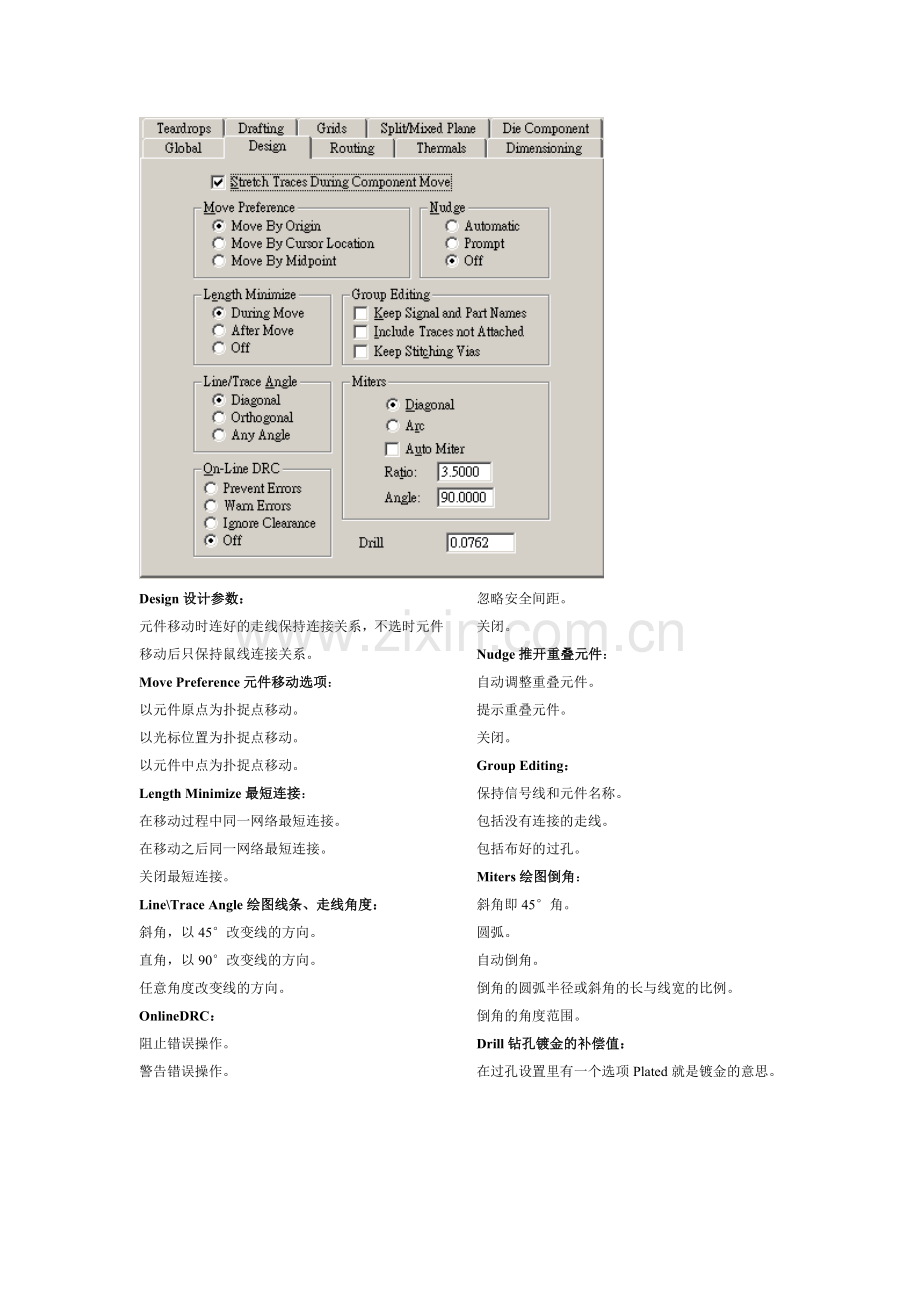

Design设计参数：
元件移动时连好的走线保持连接关系，不选时元件移动后只保持鼠线连接关系。
Move Preference元件移动选项：
以元件原点为扑捉点移动。
以光标位置为扑捉点移动。
以元件中点为扑捉点移动。
Length Minimize最短连接：
在移动过程中同一网络最短连接。
在移动之后同一网络最短连接。
关闭最短连接。
Line\Trace Angle绘图线条、走线角度：
斜角，以45°改变线的方向。
直角，以90°改变线的方向。
任意角度改变线的方向。
OnlineDRC：
阻止错误操作。
警告错误操作。
忽略安全间距。
关闭。
Nudge推开重叠元件：
自动调整重叠元件。
提示重叠元件。
关闭。
Group Editing：
保持信号线和元件名称。
包括没有连接的走线。
包括布好的过孔。
Miters绘图倒角：
斜角即45°角。
圆弧。
自动倒角。
倒角的圆弧半径或斜角的长与线宽的比例。
倒角的角度范围。
Drill钻孔镀金的补偿值：
在过孔设置里有一个选项Plated就是镀金的意思。

Routing布线参数：
Options选项：
生成泪滴。
显示警戒带，违背规则的地方会显示。
高亮当前网络。
显示钻孔内径。
显示走线方向错误标志，建议不选。
显示保护线。
显示测试点。
锁定测试点，移动元件时不会移动测试点。
显示走线长度。
Centering：
设置最短通道宽度。
布线长度限制：
Z型插孔的宽。
Z型插孔间的距离。
需要完成直线时忽略长度规则。
板层对：
双击鼠线：
动态部线。
添加走线。
圆滑控制：
自动保护走线。
使总线走线圆滑。
焊盘入口：
以任意角度进入离开焊盘。
以45°进入离开焊盘。

通孔热焊盘：
连线的宽度。
连线最少条数。
焊盘形状。
直角。
斜角。
填满。
不连接。
表面热焊盘：
类似。
走线元件焊盘成为热焊盘。
显示花孔。
移除孤立铜皮。
移除违规的花孔连接线。

默认的绘图线宽度。
完成覆铜时提示网络名字。
元件高度限制。
文本字体。
文本：
宽度。
高度。
元件文本：
宽度。
高度。
影线查看：
正常显示。
不显示。
仅仅显示中心线。
影线方向：
直交影线。
斜交影线。
在keepout使用相反的影线方向。
覆铜：
最小铜皮区。
铜皮圆角半径。
覆铜显示模式：
显示铜皮轮廓。
显示每个影线区的轮廓。

极坐标原点。
第一个圆环半径。
半径增量。
元件移动选项：
自动调整元件状态。
自动疏散元件。
沿径向不连续移动。
沿角度不连续移动。
极的方向设置：
使用最初的。
自己设置。
角度参数：
起始角度值。
角度范围。
角度增量。
在角度范围内角度的个数。
移动方向：
顺时针。
逆时针。

文件保存：
保存多边形轮廓。
板层所有数据。
提示丢失的平面数据。
混合层显示：
多边形轮廓。
板层花孔指示。
板层所有数据。
圆滑半径。
自动分割的间距。
自动动作：
移除孤立的铜皮。
移除违规的花孔连线。
更新鼠线的可见性。
更新花孔的可见性。
移除未使用的焊盘。
保护过孔。
对花孔和反焊盘使用设计规则。
