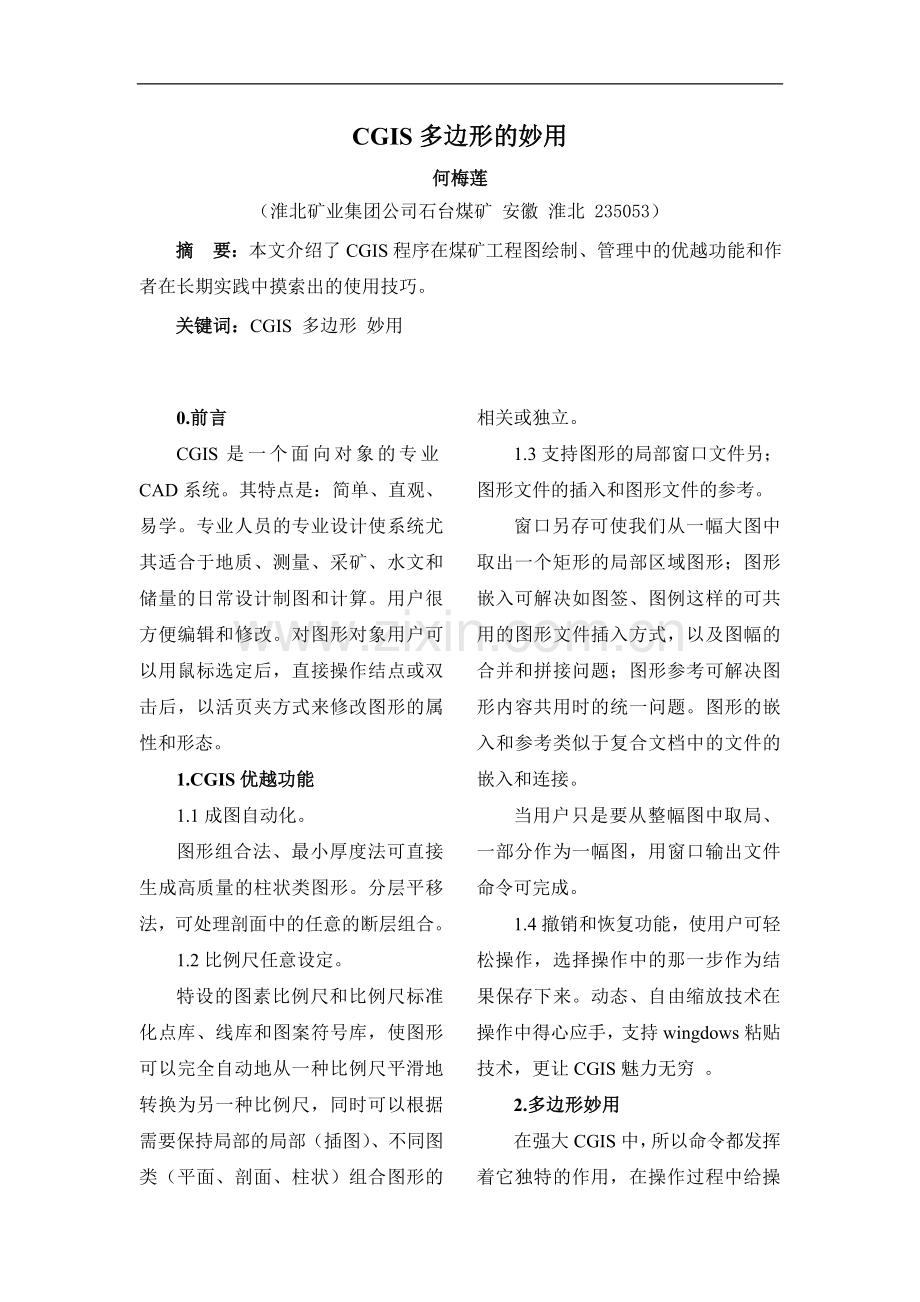

CGIS多边形的妙用
何梅莲
（淮北矿业集团公司石台煤矿 安徽 淮北 235053）
摘　要：本文介绍了CGIS程序在煤矿工程图绘制、管理中的优越功能和作者在长期实践中摸索出的使用技巧。
关键词：CGIS 多边形 妙用

3

0.前言
CGIS是一个面向对象的专业CAD系统。其特点是：简单、直观、易学。专业人员的专业设计使系统尤其适合于地质、测量、采矿、水文和储量的日常设计制图和计算。用户很方便编辑和修改。对图形对象用户可以用鼠标选定后，直接操作结点或双击后，以活页夹方式来修改图形的属性和形态。
1.CGIS优越功能
1.1成图自动化。
图形组合法、最小厚度法可直接生成高质量的柱状类图形。分层平移法，可处理剖面中的任意的断层组合。
1.2比例尺任意设定。
特设的图素比例尺和比例尺标准化点库、线库和图案符号库，使图形可以完全自动地从一种比例尺平滑地转换为另一种比例尺，同时可以根据需要保持局部的局部（插图）、不同图类（平面、剖面、柱状）组合图形的相关或独立。
1.3支持图形的局部窗口文件另；图形文件的插入和图形文件的参考。
窗口另存可使我们从一幅大图中取出一个矩形的局部区域图形；图形嵌入可解决如图签、图例这样的可共用的图形文件插入方式，以及图幅的合并和拼接问题；图形参考可解决图形内容共用时的统一问题。图形的嵌入和参考类似于复合文档中的文件的嵌入和连接。
当用户只是要从整幅图中取局、一部分作为一幅图，用窗口输出文件命令可完成。
1.4撤销和恢复功能，使用户可轻松操作，选择操作中的那一步作为结果保存下来。动态、自由缩放技术在操作中得心应手，支持wingdows粘贴技术，更让CGIS魅力无穷 。
2.多边形妙用

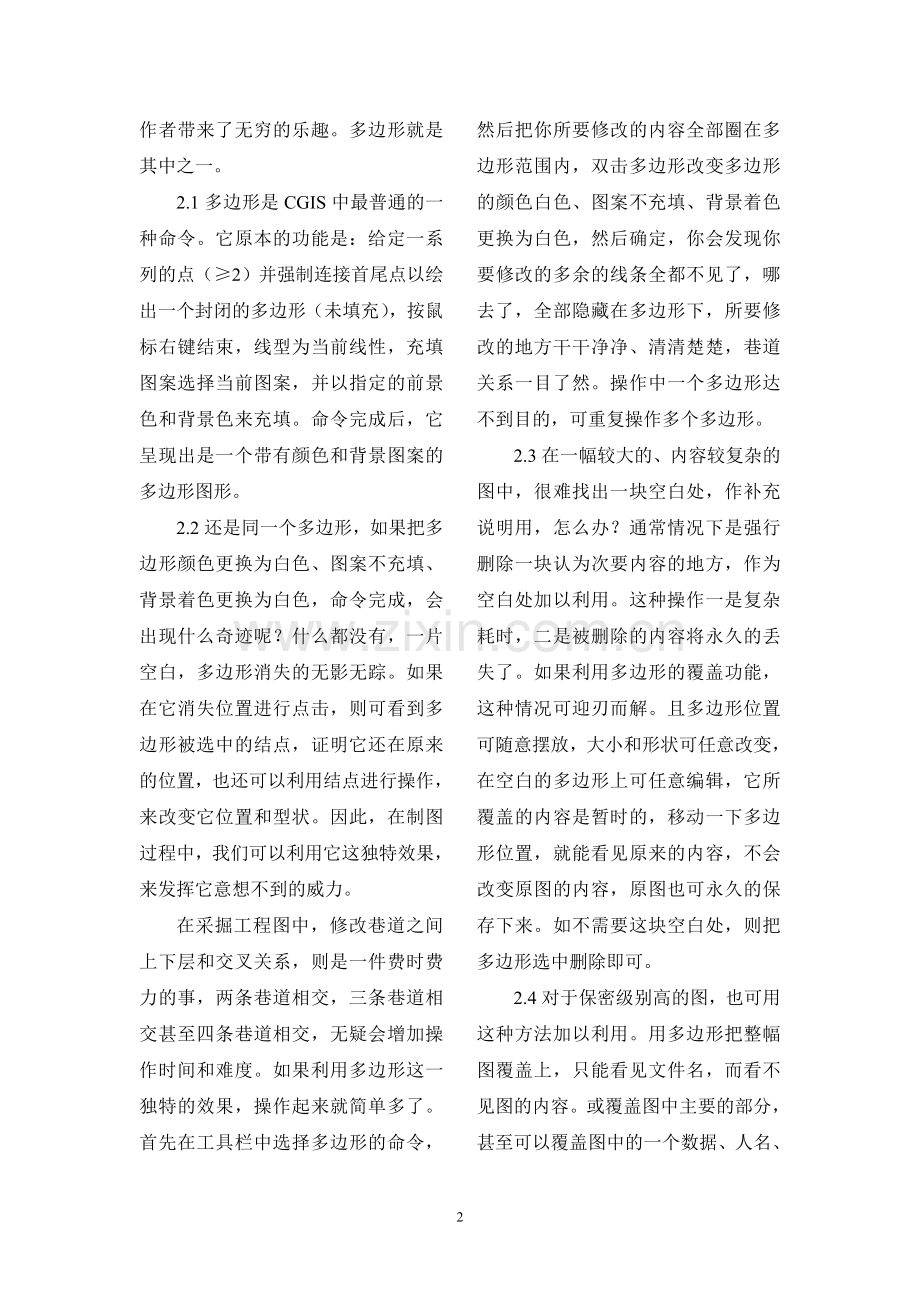

在强大CGIS中，所以命令都发挥着它独特的作用，在操作过程中给操作者带来了无穷的乐趣。多边形就是其中之一。
2.1多边形是CGIS中最普通的一种命令。它原本的功能是：给定一系列的点（≥2）并强制连接首尾点以绘出一个封闭的多边形（未填充），按鼠标右键结束，线型为当前线性，充填图案选择当前图案，并以指定的前景色和背景色来充填。命令完成后，它呈现出是一个带有颜色和背景图案的多边形图形。
2.2还是同一个多边形，如果把多边形颜色更换为白色、图案不充填、背景着色更换为白色，命令完成，会出现什么奇迹呢？什么都没有，一片空白，多边形消失的无影无踪。如果在它消失位置进行点击，则可看到多边形被选中的结点，证明它还在原来的位置，也还可以利用结点进行操作，来改变它位置和型状。因此，在制图过程中，我们可以利用它这独特效果，来发挥它意想不到的威力。
在采掘工程图中，修改巷道之间上下层和交叉关系，则是一件费时费力的事，两条巷道相交，三条巷道相交甚至四条巷道相交，无疑会增加操作时间和难度。如果利用多边形这一独特的效果，操作起来就简单多了。首先在工具栏中选择多边形的命令，然后把你所要修改的内容全部圈在多边形范围内，双击多边形改变多边形的颜色白色、图案不充填、背景着色更换为白色，然后确定，你会发现你要修改的多余的线条全都不见了，哪去了，全部隐藏在多边形下，所要修改的地方干干净净、清清楚楚，巷道关系一目了然。操作中一个多边形达不到目的，可重复操作多个多边形。
2.3在一幅较大的、内容较复杂的图中，很难找出一块空白处，作补充说明用，怎么办？通常情况下是强行删除一块认为次要内容的地方，作为空白处加以利用。这种操作一是复杂耗时，二是被删除的内容将永久的丢失了。如果利用多边形的覆盖功能，这种情况可迎刃而解。且多边形位置可随意摆放，大小和形状可任意改变，在空白的多边形上可任意编辑，它所覆盖的内容是暂时的，移动一下多边形位置，就能看见原来的内容，不会改变原图的内容，原图也可永久的保存下来。如不需要这块空白处，则把多边形选中删除即可。
2.4对于保密级别高的图，也可用这种方法加以利用。用多边形把整幅图覆盖上，只能看见文件名，而看不见图的内容。或覆盖图中主要的部分，甚至可以覆盖图中的一个数据、人名、时间，在再覆盖上编辑假资料，以混淆盗密者的视线，达到保密的目的。
必须注意的是，在操作过程中多边的形图层层位，要在最上层。
