高低压电气设备定期维护、保养、调试方案.doc

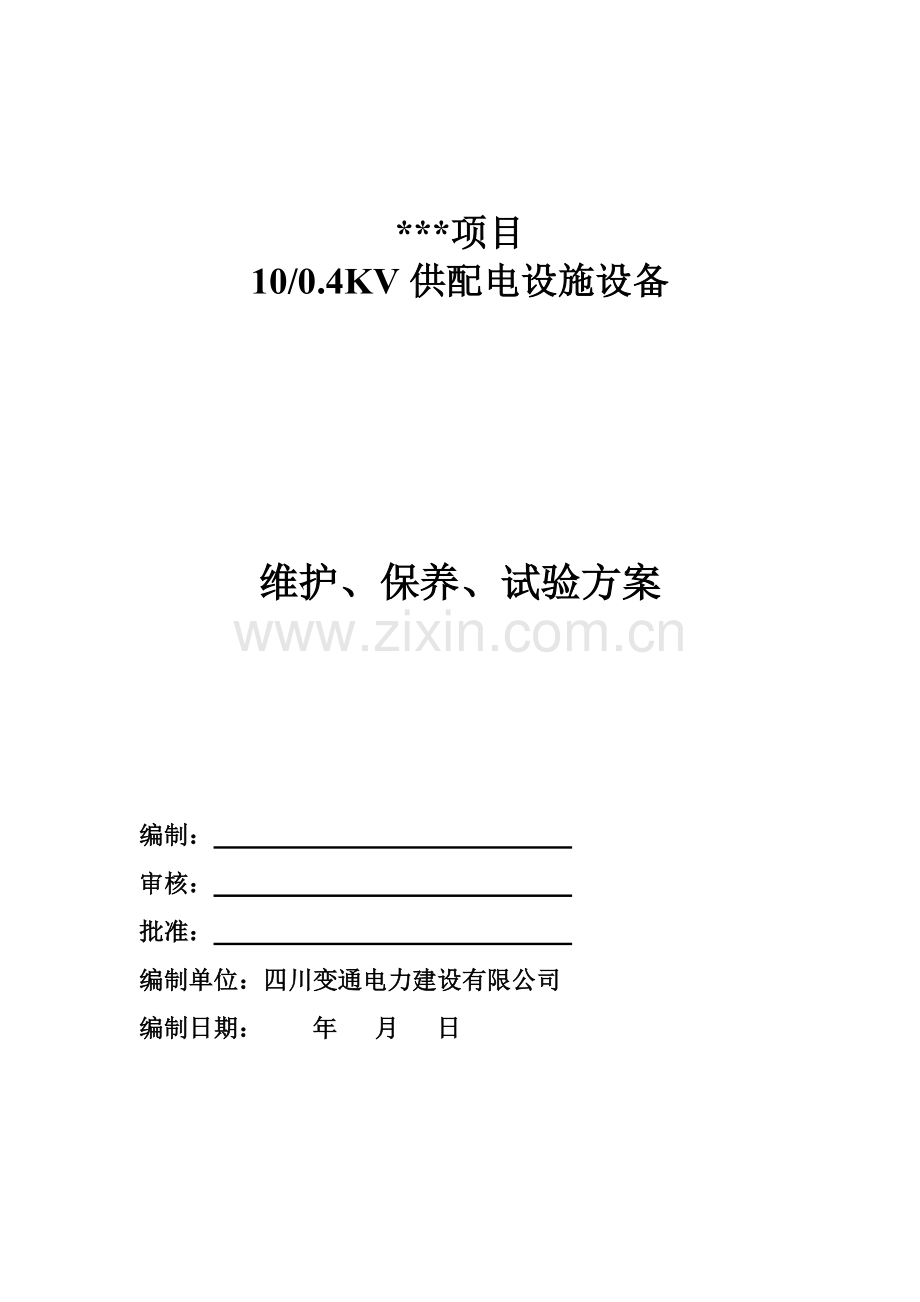

***项目
10/0.4KV供配电设施设备

维护、保养、试验方案

编制：
审核：
批准：
编制单位：四川变通电力建设有限公司
编制日期： 年 月 日

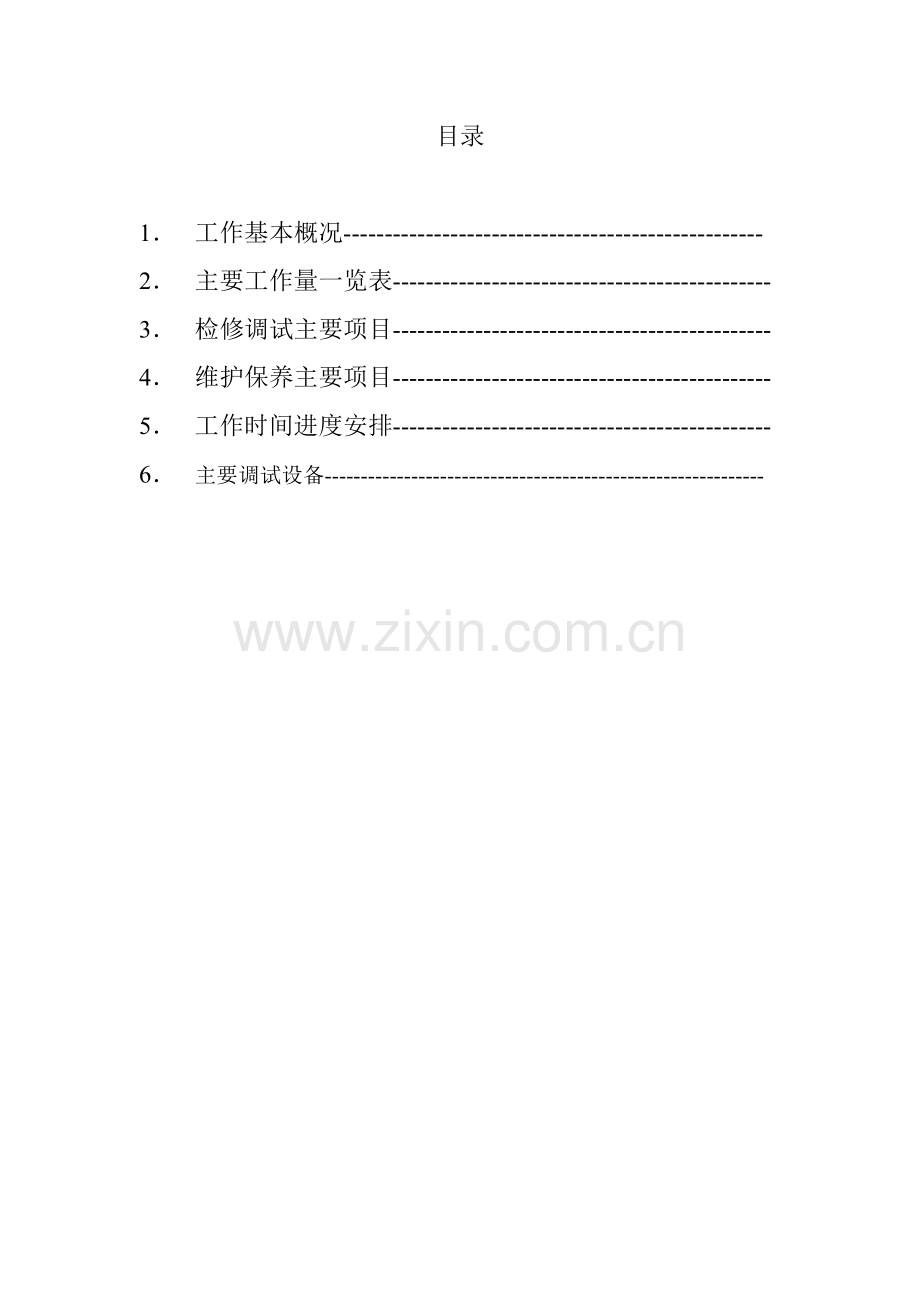

目录

1． 工作基本概况---------------------------------------------------
2． 主要工作量一览表----------------------------------------------
3． 检修调试主要项目----------------------------------------------
4． 维护保养主要项目----------------------------------------------
5． 工作时间进度安排----------------------------------------------
6． 主要调试设备-------------------------------------------------------------

1． 工作基本概况：
工作内容属于***项目10/0.4KV供配电设备的停电检修、设备试验、日常维护等工作。该项目于****年正式通电运行，运行状况基本良好，业主完成平时使用、日常维护工作。根据DL/T596《电力设备预防性试验规程》和GB14285《继电保护和安全自动装置技术规程》规定：应定期对变压器、真空断路器、电力电缆、继电保护等主要设备和元器件做预防性试验。试验内容包括高低柜、箱式变电站、变压器、高低压电缆等及主要元器件的检查和试验。高低压设备的日常维护，高低压电缆的检查巡视，以及高低压设备的特殊巡视和维护保养。
2． 本工程主要工作量一览表
序号
电气设备名称
单位
数量
1
高压成套开关设备
台

2
电力变压器
台

3
高压电力电缆
段

4
高压环网柜
台

5
低压成套开关设备
台

8
微机保护装置综合测试
项

9
直流屏及信号屏
套

3：成套设备调试的主要项目
设备名称
主要调试项目
高压成套设备 （中置及环网柜）
1：工频耐压测试；2：五防闭锁测试；3：柜间联锁测试；4：电磁锁、继电器动作测试；5：机械操作性能测试；6：微机保护动作模拟试验；7：柜内各高压原件外观检查；8：柜内温控功能性检查；9：接地刀分合闸及指示状态检查；10:高压二次回路指示和动作检查；11：高压柜一次回路带电体的连续性检查。
低压成套设备
1：介电强度试验；2：保护电路连续性试验；3；机械操作测试；4：柜间联锁测试；5：补偿柜工频过电压动作试验；补偿柜模拟动作测试6：主要断路器电操机构分合测试；
电力电缆
1：电缆头外观检查；2：电缆绝缘电阻测试；3：电缆直流耐压及泄露电流测试；4;电缆接线端头的紧固性检查；5电缆头的温度检查；6：各段电缆直流电阻检查；7：电缆端头稳固性检查。
微保测控装置
1：模拟量精确度检查；2：保护功能检测（含电流速断过流保护测试、变压器保护测试、线路保护测试）；3：通讯功能检测
真空断路器
1：工频耐压测试；2：回路电阻测试；3：三相同期性检测；4：开关机械特性测试；5：触头开距及触合深度检测；6：梅花触头外观及颜色检查；7真空开关的储能和分合闸检查
框架断路器
1：灭弧栅检测；2：主触头磨损检测；3：保护控制单元参数模拟动作测试；4：开关机械动作特性测试；5：各框架开关的储能和分合闸性能试验
高压负荷开关
1：工频耐压测试；2：回路电阻测试；3：开关机械动作特性测试；4：机械操作试验
电力变压器
1：绝缘电阻测试；2：工频耐压测试；3：绕组直流电阻测试；4：温控系统测试；5：高温报警、超温调闸动作试验
直流屏及信号屏
1：开入量报警测试；2：双电源回路动作测试；3：高频直流模块参数试验；4;直流各配电回路的检查；5充电模块各性能的检查；6：监控模块性能的检查；7：绝缘电阻和绝缘强度的检查；8：直流屏系统通电的检查；9：电池性能的检查
安全工器具
验电笔、绝缘鞋、绝缘手套、令克棒的试验
以上调试项目根据供电局要求，设备投运后，每2年做预防性试验。我公司出具试验报告。

4：巡视检查及维护保养
4. 1日常巡视检查及维护保养（每季度一次）
序号
巡视检查项目
频次
备注
1
开关柜指示、带电显示器指示，仪表显示，分合闸位置指示等。
每季度
出具巡视检查单，并处理设备故障
2
检查柜内元件发热情况，有无异响、异味。
每季度
出具巡视检查单，并处理设备故障
3
柜体、母线槽是否过热、变形、沉降；螺栓是否紧固、松动、锈蚀；接地是否牢固可靠。
每季度
出具巡视检查单，并处理设备故障
4
高低压开关及电缆头接触是否良好，有无过热或闪络现象；
每季度
出具巡视检查单，并处理设备故障
5
真空断路器灭弧室是否漏气，SF6断路器气体压力是否正常，绝缘隔板、绝缘支柱是否完好、无闪络放电痕迹，整体温度、颜色是否正常。
每季度
出具巡视检查单，并处理设备故障
6
变压器油温、颜色、声音是否正常，温控系统是否工作正常
每季度
出具巡视检查单，并处理设备故障
7
对设备进行螺栓紧固、除尘，保持设备内部清洁； 配电房的安全防护措施检查。
每季度
业主确认
4. 2 特殊巡视检查
序号
特殊巡视检查项目
频次
备注
1
夏、冬季节在接近和超过额定负荷时变压器、断路器的运行状况。
冬季、夏季
出具巡视检查单，并处理设备故障
2
重大异常天气，如雷雨、大雪等过后的故障处理恢复送电后
不定

3
重大设备故障后的重点巡视及检查。
不定

4．3成套设备的故障应急处理。我公司应业主要求，配合和指导业主处理配电设备的紧急、特殊故障的处理。
以上项目，我公司负责按照时间要求，在业主方监督管理下进行定期的日常维护故障，并提供每季度的检查记录。在检查过程中和故障应急处理中所发生的元件、线缆更换、设施维护等费用由业主负责提供，由我公司进行故障处理。
5．工作时间进度的安排
5．1需要定期维护处理的，在不影响停电的情况下；每个季度维护的在季度初月5前完成；
5．2预防性试验工作，每两年进行。具体时间根据业主协调停电时间进行，并提前1周告知我公司人员，我公司配备专业人员进场作业；
5．3需要停电的检修和维护，由业主协调好停电时间和范围。
5．4检修和试验时设置安全警示带，无关人员不得靠近。
5．5调试工作进行时要服从负责人的统一指挥，专人负责。
5．6在设备进行受电过程中要严格执行国家颁发的GB标准；通电阶段中，现场设备送电至下级配电箱，须业主人员到场自行送电。
6．主要调试设备：
序号
设备名称
主要功能描述
1
绝缘电阻测试仪
一二次回路的绝缘测试
2
低压耐压测试仪ET2627
低压回路介电强度测试
3
高压耐压测试仪KZT-10
高压耐压测试
4
超轻型试验变压器YDO-25
高压耐压测试
5
直流高压发生器ZGF-60
直流泄露电流测试
6
开关综合特性测试仪GKC
开关机械特性测试
7
继电保护测试仪K68
微机保护参数测试、动作测试
8
回路电阻测试仪SH35-III
电缆、变压器直流电阻的测试
9
接地电阻测试仪YESDO
保护电路连续性测试
10
相序表、万用表、操作台等

四川变通电力建设有限公司
年 月 日
