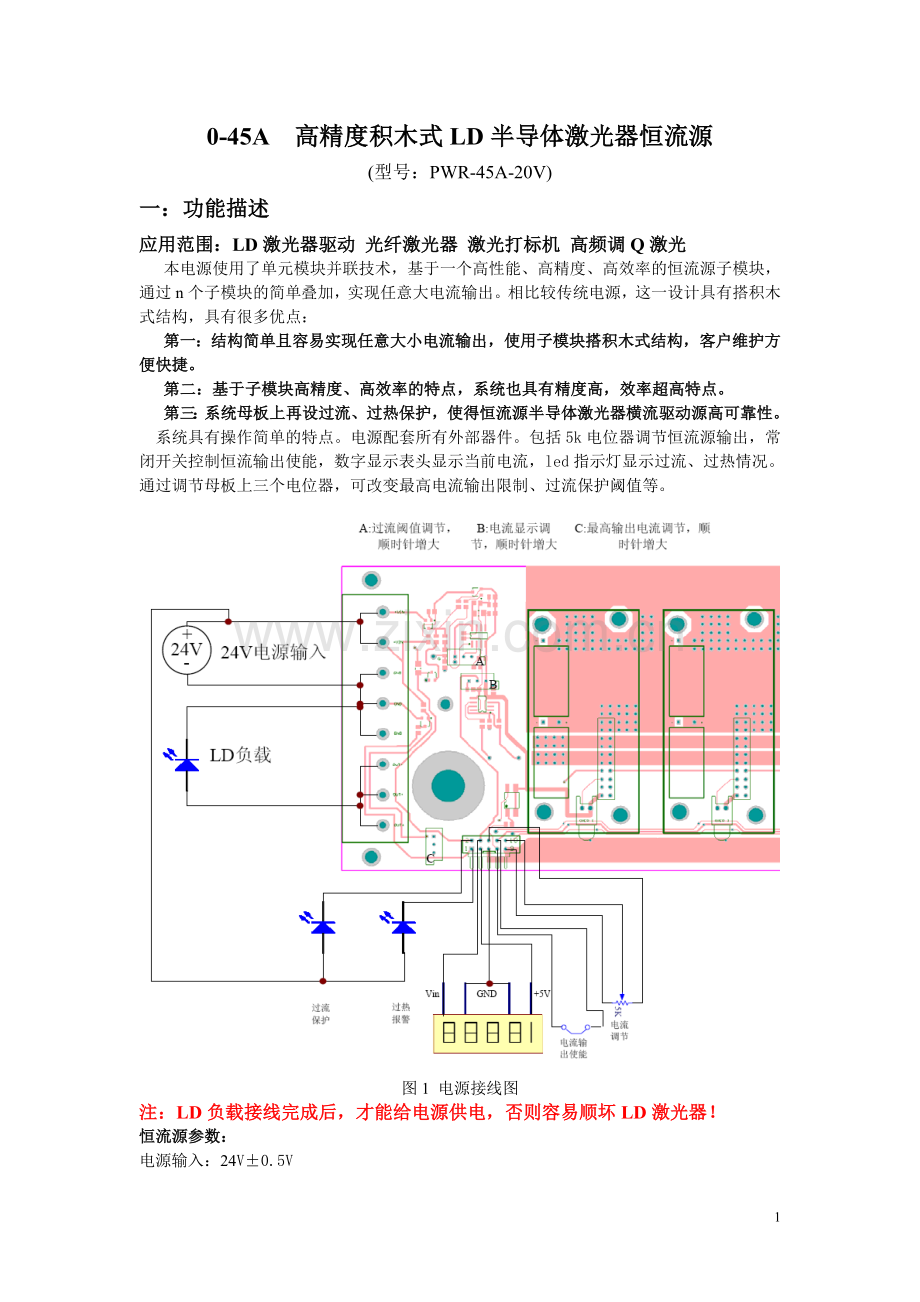

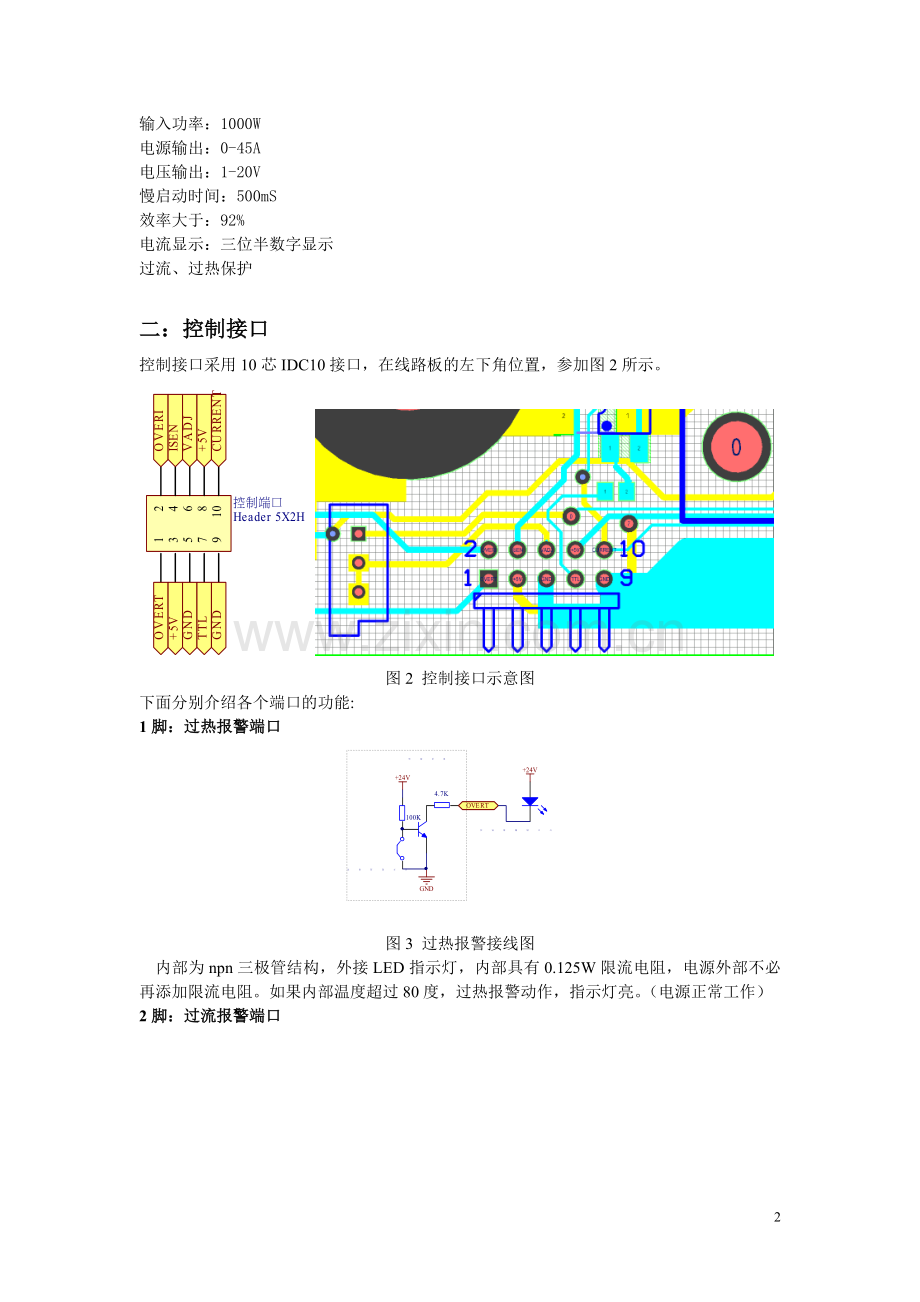

0-45A 高精度积木式LD半导体激光器恒流源 (型号:PWR-45A-20V) 一:功能描述 应用范围:LD激光器驱动 光纤激光器 激光打标机 高频调Q激光 本电源使用了单元模块并联技术,基于一个高性能、高精度、高效率的恒流源子模块,通过n个子模块的简单叠加,实现任意大电流输出。相比较传统电源,这一设计具有搭积木式结构,具有很多优点: 第一:结构简单且容易实现任意大小电流输出,使用子模块搭积木式结构,客户维护方便快捷。 第二:基于子模块高精度、高效率的特点,系统也具有精度高,效率超高特点。 第三:系统母板上再设过流、过热保护,使得恒流源半导体激光器横流驱动源高可靠性。 系统具有操作简单的特点。电源配套所有外部器件。包括5k电位器调节恒流源输出,常闭开关控制恒流输出使能,数字显示表头显示当前电流,led指示灯显示过流、过热情况。通过调节母板上三个电位器,可改变最高电流输出限制、过流保护阈值等。 图1 电源接线图 注:LD负载接线完成后,才能给电源供电,否则容易顺坏LD激光器! 恒流源参数: 电源输入:24V±0.5V 输入功率:1000W 电源输出:0-45A 电压输出:1-20V 慢启动时间:500mS 效率大于:92% 电流显示:三位半数字显示 过流、过热保护 二:控制接口 控制接口采用10芯IDC10接口,在线路板的左下角位置,参加图2所示。 图2 控制接口示意图 下面分别介绍各个端口的功能: 1脚:过热报警端口 图3 过热报警接线图 内部为npn三极管结构,外接LED指示灯,内部具有0.125W限流电阻,电源外部不必再添加限流电阻。如果内部温度超过80度,过热报警动作,指示灯亮。(电源正常工作) 2脚:过流报警端口 图4 过流报警接线图 内部为SCR结构,外接LED指示灯,内部具有0.125W限流电阻。如果出现电源过流情况,过流保护动作,指示灯亮,电源停止输出。 3脚:+5V输出端口 该端口提供不超过100mA的电流输出, 用于电流显示表头的正极供电。 4脚:ISEN电流信号输出端 该端口连接到电流显示表头的信号端。 5脚:GND 该端口提供不超过100mA的电流输出, 用于电流显示表头的负极供电。 图5 电流显示表头接线图 6脚:VADJ用于调节电流大小 该端口用于控制电源的电流输出大小,外接可调电位器。 7脚:TTL使能控制端 图6 TTL使能端接线图 当TTL端口为高电平时,电源不输出电流,当TTL端口为低电平时,电源正常输出电流。外接常闭开关,当开关按下时,输出电流;开关弹开时,无电流输出。 8脚:+5V输出端口 备用电源端口,使用电流不超过50mA。 9脚:GND 该端口提供不超过50mA的电流输出,用于连接调节电流的电位器的负极。 10脚:CURRENT端 图7 current端接线图 电位器的中间抽头和该端口连接,用于控制电源输出电流大小,该端口输入电压不能超过3.3V。 三:首次使用步骤 第1步:连接控制端口的电流显示表头、电流调节电位器、电流输出使能开关、过流过热指示灯。 第2步:连接LD激光器(注意正负极)。 第3步:连接24V1000W开关电源(注意正负极)。 第4步:将电流调节电位器逆时针调节到零,按下电流输出使能开关,接通24V电源。 第5步:顺时针调节电流调节电位器,直到输出到最高电流(注意:LD通水)。 第6步:逆时针调节电位器C,此时电流会有下降,再顺时针调节电流调节电位器到额定输出电流,重复这个步骤,直到电流调节电位器顺时针到头时,正好输出最高流。 第7步:调节过流保护,逆时针调节电位器A,当过流保护指示灯亮时,停止逆时针调节,再顺时针调节一圈。 第8步:重新启动电源,所有步骤完成。 四:正常使用注意事项 第1步:检查LD激光器是否连接可靠。 第2步:开机,正常工作,电源慢启动大约500mS,慢启动期间电流显示表头数值不稳定属于正常现象,开机后一秒钟进入正常显示。 第3步:如果出现过热报警,此时电源会正常工作,但是必须立即关机,检查通风问题。 第4步:如果出现过流报警,此时电源电流显示表头会显示3A左右的电流,过流需要立即检查连线是否可靠,连接导线是否有短路情况等等。 五:电源板尺寸 电源板尺寸约: L:295mm *W:95mm*H:70mm.具有6个定位孔,定位孔尺寸如图 图8 电源板尺寸线图 六:电源实物图 图9 电源母板实物图 图10 恒流源子模块实物图 图11 电源配件实物图 七:电源测试波形 测试假负载上的电流电压图,蓝色2通道为负载上的电压波形,黄色1通道为电流波形。 图12 恒流源上升沿 图13 恒流源下降沿 综上可见,电源开机上升沿下降沿没有任何过程,可靠性相当高。本电源使用了单元模块并联技术,基于一个高性能、高精度、高效率的恒流源子模块,通过n个子模块的简单叠加,实现任意大电流输出。相比较传统电源,这一设计具有搭积木式结构,具有很多优点,结构简单且容易实现任意大小电流输出,使用子模块搭积木式结构,客户维护方便快捷,基于子模块高精度、高效率的特点,系统也具有精度高,效率超高特点,系统母板上再设过流、过热保护,使得恒流源半导体激光器横流驱动源高可靠性。 7
