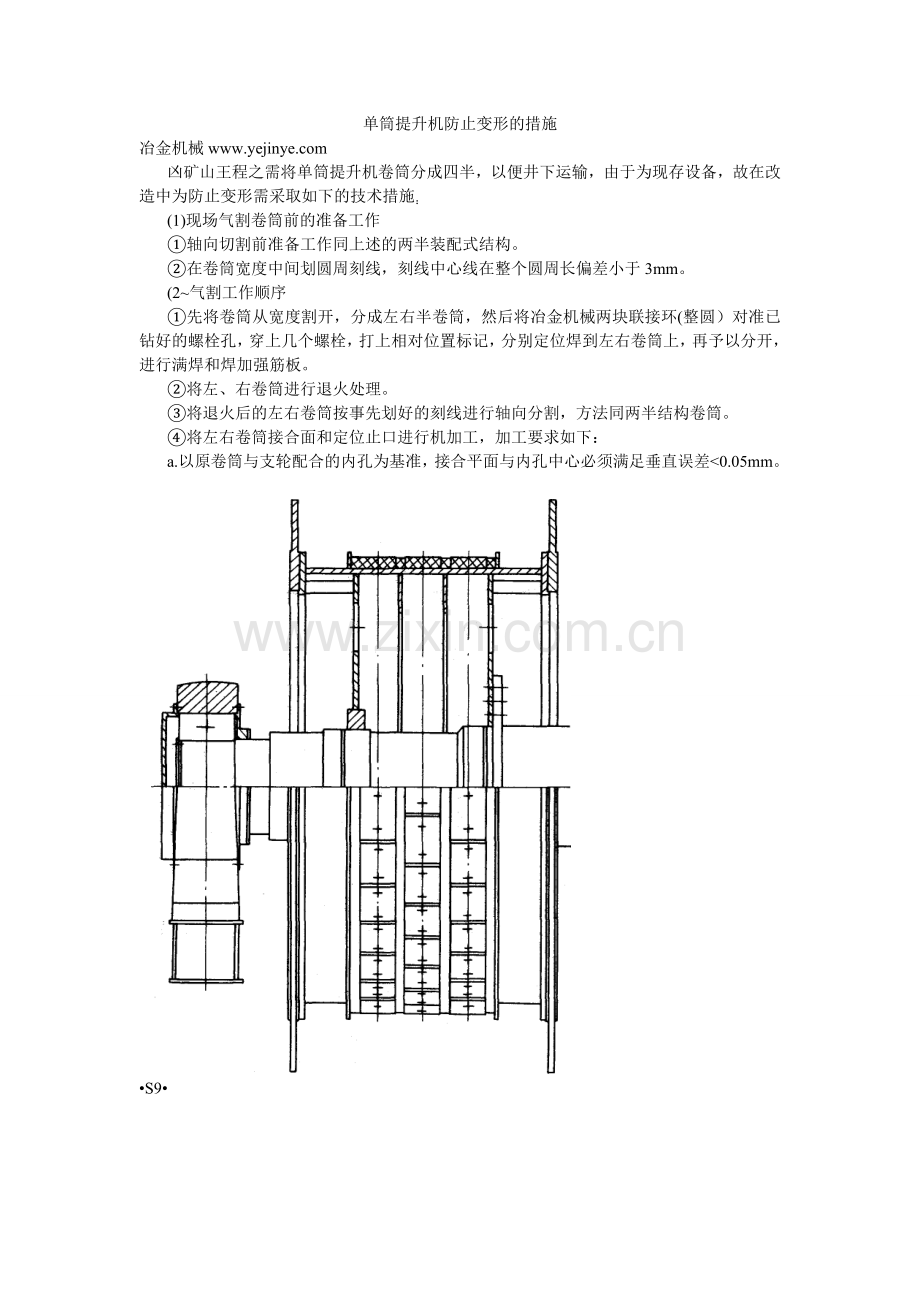

单筒提升机防止变形的措施
冶金机械
凶矿山王程之需将单筒提升机卷筒分成四半，以便井下运输，由于为现存设备，故在改造中为防止变形需采取如下的技术措施：
(1)现场气割卷筒前的准备工作
①轴向切割前准备工作同上述的两半装配式结构。
②在卷筒宽度中间划圆周刻线，刻线中心线在整个圆周长偏差小于3mm。
(2~气割工作顺序
①先将卷筒从宽度割开，分成左右半卷筒，然后将冶金机械两块联接环(整圆）对准已钻好的螺栓孔，穿上几个螺栓，打上相对位置标记，分别定位焊到左右卷筒上，再予以分开，进行满焊和焊加强筋板。
②将左、右卷筒进行退火处理。
③将退火后的左右卷筒按事先划好的刻线进行轴向分割，方法同两半结构卷筒。
④将左右卷筒接合面和定位止口进行机加工，加工要求如下：
a.以原卷筒与支轮配合的内孔为基准，接合平面与内孔中心必须满足垂直误差<0.05mm。
•S9•

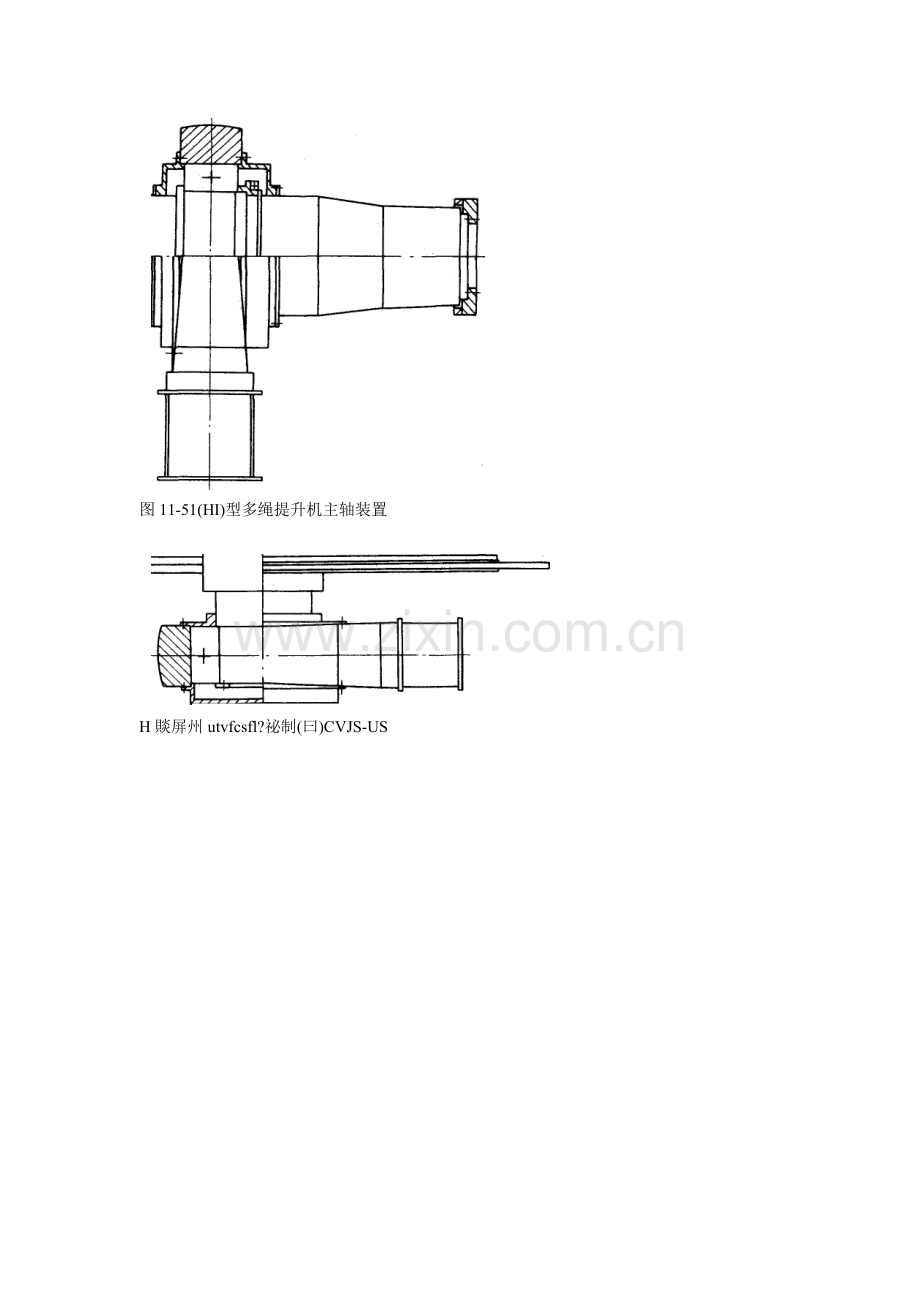

图11-51(HI)型多绳提升机主轴装置
H賧屏州utvfcsfl?祕制(曰)CVJS-US
动轴承、轴承盖、轴承座、轴承端盖等组成。滚动轴承采用调心滚子轴承，它允许绕轴承中心的微量转动，以补偿由于轴受力而带来的角位移。采用滚动轴承较滑动轴承效率高，体积小，干油润滑、维护简单，使用寿命长。一端滚动轴承由两轴承端盖压紧，不允许有轴向窜动，另一端滚动轴承外圈两端面与端盖止口之间留有不小于1~2mm的间隙，以适应因主轴受力弯曲和热胀冷缩而产生的轴向位移。每侧轴承端盖上下都有油孔，供清洗轴承时注放油使用，清洗完毕后油孔用螺堵堵上，防止脏物侵人。有些提升机的轴承端盖上设有轴承测温元件，当轴承温度过高时会发出警报。
对于大型低速直联多绳提升机，靠近电动机侧的轴承可采用圆柱内孔和圆锥内孔两种调心滚子轴承，后者除了具有普通圆柱孔调心轴承的优点外，还具有装拆方便，间隙可调的优点，特别是对提升机更换轴承十分有利。目前由于种种原因，一些国内轴承厂家的产品性能与国外厂家同类产品相比存在一定差距，还不能完全满足大型提升机的要求，用于大型提升机的圆锥内孔调心滚子轴承多采用进口轴承，如选用瑞典SKF、德国的FAG等品牌的轴承，所以价格相对较高。
