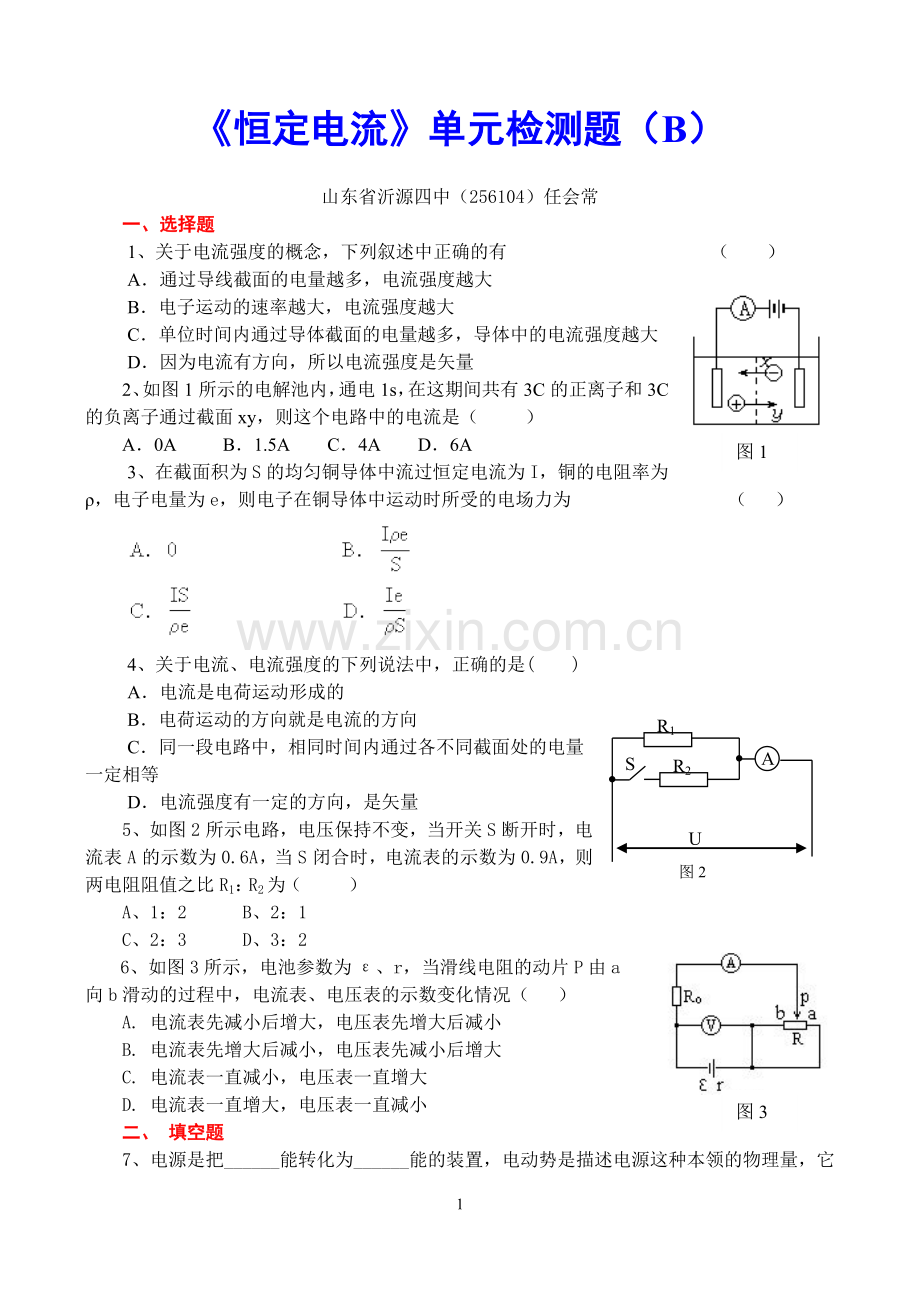

《恒定电流》单元检测题（B）

山东省沂源四中（256104）任会常
一、选择题
1、关于电流强度的概念，下列叙述中正确的有　　　　　　　　　　　（ ）
A．通过导线截面的电量越多，电流强度越大
图1
B．电子运动的速率越大，电流强度越大
C．单位时间内通过导体截面的电量越多，导体中的电流强度越大
D．因为电流有方向，所以电流强度是矢量
2、如图1所示的电解池内，通电1s，在这期间共有3C的正离子和3C的负离子通过截面xy，则这个电路中的电流是（ ）
A．0A B．1.5A C．4A D．6A翰林汇
3、在截面积为S的均匀铜导体中流过恒定电流为I，铜的电阻率为ρ，电子电量为e，则电子在铜导体中运动时所受的电场力为 （ ）

4、关于电流、电流强度的下列说法中，正确的是( )
A．电流是电荷运动形成的
R1
S
R2
A
U
图2
B．电荷运动的方向就是电流的方向
C．同一段电路中，相同时间内通过各不同截面处的电量一定相等
D．电流强度有一定的方向，是矢量
5、如图2所示电路，电压保持不变，当开关S断开时，电流表A的示数为0.6A，当S闭合时，电流表的示数为0.9A，则两电阻阻值之比R1：R2为（ ）
A、1：2 B、2：1
C、2：3 D、3：2
图3
6、如图3所示，电池参数为ε、r，当滑线电阻的动片P由a向b滑动的过程中，电流表、电压表的示数变化情况（ ）
　A. 电流表先减小后增大，电压表先增大后减小
　 B. 电流表先增大后减小，电压表先减小后增大
　 C. 电流表一直减小，电压表一直增大
　D. 电流表一直增大，电压表一直减小
二、 填空题

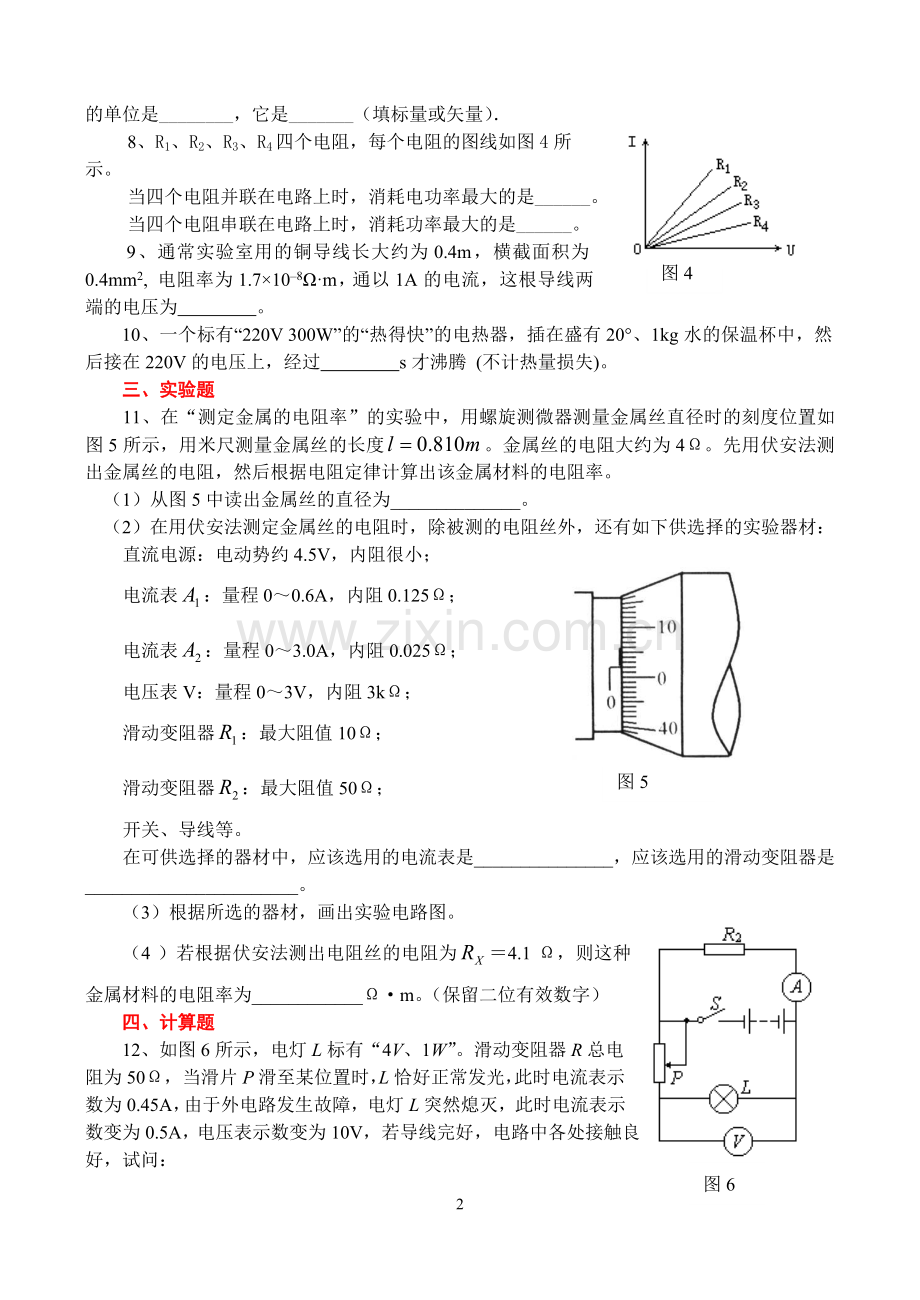

7、电源是把______能转化为______能的装置，电动势是描述电源这种本领的物理量，它的单位是________，它是_______（填标量或矢量）．
图4
8、R1、R2、R3、R4四个电阻，每个电阻的图线如图4所示。
当四个电阻并联在电路上时，消耗电功率最大的是______。
当四个电阻串联在电路上时，消耗功率最大的是______。
  9、通常实验室用的铜导线长大约为0.4m，横截面积为0.4mm2, 电阻率为1.7×10–8Ω·m，通以1A的电流，这根导线两端的电压为               。
 10、一个标有“220V 300W”的“热得快”的电热器，插在盛有20°、1kg水的保温杯中，然后接在220V的电压上，经过                s才沸腾 (不计热量损失)。
三、实验题
11、在“测定金属的电阻率”的实验中，用螺旋测微器测量金属丝直径时的刻度位置如图5所示，用米尺测量金属丝的长度。金属丝的电阻大约为4Ω。先用伏安法测出金属丝的电阻，然后根据电阻定律计算出该金属材料的电阻率。
（1）从图5中读出金属丝的直径为______________。
（2）在用伏安法测定金属丝的电阻时，除被测的电阻丝外，还有如下供选择的实验器材：
图5
直流电源：电动势约4.5V，内阻很小；
电流表：量程0～0.6A，内阻0.125Ω；
电流表：量程0～3.0A，内阻0.025Ω；
电压表V：量程0～3V，内阻3kΩ；
滑动变阻器：最大阻值10Ω；
滑动变阻器：最大阻值50Ω；
开关、导线等。
在可供选择的器材中，应该选用的电流表是_______________，应该选用的滑动变阻器是_______________________。
（3）根据所选的器材，画出实验电路图。
图6
（4）若根据伏安法测出电阻丝的电阻为＝4.1Ω，则这种金属材料的电阻率为____________Ω·m。（保留二位有效数字）
四、计算题
12、如图6所示，电灯L标有“4V、1W”。滑动变阻器R总电阻为50Ω，当滑片P滑至某位置时，L恰好正常发光，此时电流表示数为0.45A，由于外电路发生故障，电灯L突然熄灭，此时电流表示数变为0.5A，电压表示数变为10V，若导线完好，电路中各处接触良好，试问：
（1）发生故障是短路还是断路？发生在何处？
（2）发生故障前，滑动变阻器接入电路的阻值为多少？
（3）电源电动势和内电阻分别为多大？
