家庭电路复习省名师优质课赛课获奖课件市赛课百校联赛优质课一等奖课件.ppt

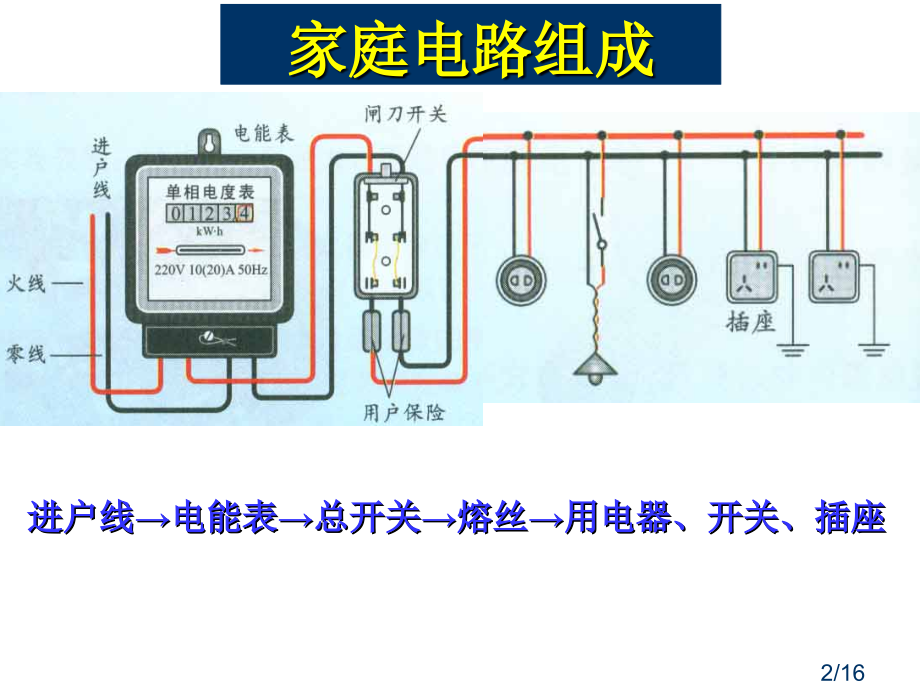

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,本资料仅供参考，不能作为科学依据。谢谢。本资料仅供参考，不能作为科学依据。本资料仅供参考，不能作为科学依据。谢谢。本资料仅供参考，不能作为科学依据。,家庭电路,中考总复习,1/16,家庭电路组成,进户线电能表总开关熔丝用电器、开关、插座,2/16,1、,进户线：,由户外低压输电线上引来，其中一根叫火线，另一根叫零线。正常情况下，火线与零线之间有220伏电压，火线和大地之间有220V电压；零线与大地间没有电压。,2、,总开关（闸刀开关）：,安装在电能表后，用来控制整个家庭电路。,注意：闸刀开关安装需要,正立,。倒立安装时，闸刀有可能在重力作用下掉下来意外接通电路，造成危险！,3、熔丝（保险丝）：,是由电阻大、熔点低铅锑合金制成。,选保险丝标准是：保险丝额定电流等于或,略,大于用电器正常工作时电流。,造成保险丝熔断原因是：过载或短路,3/16,【10莱芜】关于家庭电路，以下说法正确是（）,A空气开关“跳闸”不一定是出现了短路,B电灯开关必须接在零线与电灯之间,C工作时电冰箱和电视机能够是串联,D工作用电器越多，总电阻越大,A,4/16,1.（08山东泰安）在家庭电路中，以下情况会引发熔丝熔断是（）,A.用测电笔接触火线 B.连接电路时误将火线与零线接通,C.将开关用导线接通 D.电路中零线断路,经典例题,B,2.（08莆田）下列图所表示四个家庭电路，正确是(),A,B,C,D,C,5/16,4、两孔插座：,接零线,接火线,三孔插座：,上地左零 右火,6/16,1.（08江苏泰州）如图,4,是三线插头照片，留心观察发觉，与地线连接那个插头比另外两个插头要稍长一些插头在长度设计上这种差异主要是考虑以下哪一原因（）,A,使插头造型更美观,B,有利于识别火线和零线插头,C,插入插座中更稳固,D,操作时，可确保接地插头先接地,经典例题,D,7/16,2.(08山东烟台)在家庭电路中经常发生：在台灯插头插入插座后，闭合台灯开关，室内其它电灯熄灭，保险丝熔断有时在台灯开关断开情况下，把台灯插头插入插座时，室内其它电灯全部熄灭，保险丝熔断引发这两种故障最大可能（）,A前者是插座短路，后者是灯泡短路 B前者是灯泡短路，后者是插座短路,C二者都是插座短路 D二者都是插头短路,B,8/16,5、用,测电笔,来区分火线和零线,1、测电笔种类：,钢笔式,螺丝刀式,2.测电笔结构：,金属笔尖 高阻值电阻 氖管 弹簧 笔尾金属体,9/16,测电笔使用：,用手捏住笔尾金属体，将笔尖接触进户线，若碰到是,火线，则氖管发光,。若笔尖接触是,零线，氖管就不会发光,。,10/16,6、安全用电标准：,不接触低压带电体，不靠近高压带电体。,开关接在火线上。螺丝口灯泡：火线接中间金属片，零线接周围螺旋。金属外壳用电器要有接地线。发觉有些人触电应先断开电源。,11/16,1.（08江苏）以下做法中符合安全用电规范是（）,A在电线上晾晒衣服 B使用绝缘皮破损插头,C.控制电灯开关接在零线上 D洗衣机金属外壳接地,经典例题,D,2.（08年大连市）关于某家庭电路，以下说法不正确是 (),A不能用铜丝代替保险丝,B全部家用电器外壳都要接地,C电灯开关应接在火线和电灯之间,D工作时电冰箱和电视机是并联,B,3.(08宜昌)有些家用电器在使用过程中，温度过高会损坏电器。以下家用电器中要预防电热产生危害是（）,A电饭煲 B电热水器 C电熨斗 D电视机,D,12/16,4.,（08甘肃兰州）以下说法正确是 (),A一台家用普通空调正常工作时，经过它电流约为0.2A,B因为人是导体，所以不论人接触到家庭电路哪条线上都 会触电身亡,C一个家用电饭锅，正常工作半小时消耗了0.35度电，则这 个电饭锅额定电功率为700WD更换和检修用电设备时，最好安全办法是趁停电时操作,C,5.(08陕西)关于家庭电路，以下说法正确是（）,A、电能表是用来测量电路消耗电能仪表，应安装在总开关之前,B、电热毯内电阻丝断了，只需要将断接上后仍可安全使用,C、当电路因故障造成保险装置断开时，只需要更换保险丝或使空气开关复位,D、家用电器或电线着火时，首先应马上灭火,A,13/16,6,.(08云南昆明),在楼房完工通电前，电工通常要检验家庭电路安装是否存在故障。在如图所表示家庭电路(部分)中，取下保险丝，在该处安装,“,220V 100W,”,白炽灯L,l,，然后将A、B接到220V电源上，发觉灯L,l,正常发光。若此时闭合开关S，则灯L,2,(也是,“,220V 100W,”,),A正常发光 B能发光，但较暗 C不能发光 D无法判断,C,14/16,7.(08湖南常德)小明刚学完初中电学知识，恰逢家中电灯不亮，他兴冲冲地拿起试电笔测试以下列图中,a,、,b,、,c,、,d,四点时，只有,b,点不发光，请你帮他分析可能发生故障是(),A,火线与零线短路,B,a,、,d,之间某处短路,C,b,、,c,之间某处断路,D,电灯灯丝断了,C,15/16,作业：新课标第七讲,16/16,
