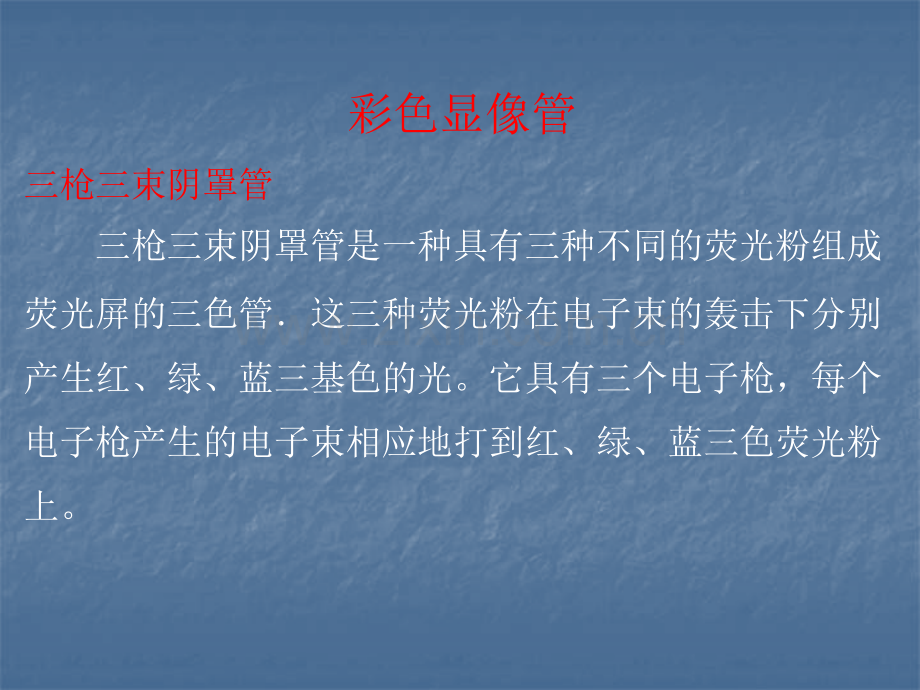

AFC (AFT)彩色显像管三枪三束阴罩管 三枪三束阴罩管是一种具有三种不同的荧光粉组成荧光屏的三色管这三种荧光粉在电子束的轰击下分别产生红、绿、蓝三基色的光。它具有三个电子枪，每个电子枪产生的电子束相应地打到红、绿、蓝三色荧光粉上。为了不引起颜色失真，必须使三个电子束从同一个阴罩孔穿过并打到相应的一组荧光点上，称为会聚。为了实现会聚，必须能够使各电子束独立地上下，左右或倾斜移动来进行调整。所以在电子枪的外部安上永久磁铁或加上直流磁场，用以改变通过磁场的电子束的方向，从而得到荧光屏中心部分的会聚。这种会聚叫做静态会聚。为了使图象的边缘部分三个电子束也能会聚到一起，还需要进行动态会聚调整。自会聚式彩色显像管 近几十年彩色显像管发展很快，有正三角形排列三枪三束管、一字形排列三枪三束管、单枪三束管、荫罩管及自会聚管，其中荫罩管性能比较完善，而自会聚管则大大简化了会聚调整。目前广泛使用的是荫罩式单枪三束一字排列黑底自会聚彩色显像管。G5 G4 G3 G2 G1 (0400V)(200400V)(0V)27 kV电子束焦点聚焦透镜 预聚焦透镜灯丝阴极三枪三束单枪三束会聚电极 自会聚彩色显像管采用单枪三束水平一字排列结构，3个电子束间距较小，可减小会聚误差，不用动会聚调整装置，用起来较方便。自会聚彩色显像管由于采用单片三孔栅极，可以使电子束之间的距离仅取决于制作栅极所用模具的精度，而不受装架操作的影响，这样3个电子束的定位可以很精确。单片栅极还消除了用分离热膨胀元件时固有的热膨胀会聚漂移。静态会聚由于受静会聚磁铁的作用，能使3个电子束正好会聚到荫罩的中心槽孔中，并射到相应的三基色荧光粉上。用来进行静态会聚调整的两对环形永久磁铁被安装在管颈上。使用这种外装置，就能使任何方向的光束向中心会聚，校正制造工艺中造成的偏差。为了进行动态会聚调整，采用了磁增强器与磁分路器，即在电子枪顶部设置了附加磁极，它实际上是4个磁环。自会聚彩色显像管采用了环形精密偏转线圈，其匝数分布恰好给出实现电子束会聚所需要的磁场分布，这种偏转线圈称为动会聚自校正型偏转线圈。线圈的水平与垂直方向上的两个绕组都绕在预先刻在环形塑料骨架上的沟槽内，而骨架与磁芯交接在一起，由于线圈精密度高，所以磁场分布准确，一致性好。由于这种偏转线圈长度较短，圈数较少，体积较小，阻抗较低，会聚性能与激励电路无关，所以，在生产显像管时，当会聚、色纯调整磁铁以及线圈位置调整好后，就将它们固定在管颈上，与显像管形成一个整体。显像管出厂后，偏转线圈都已安装好，用户和检修人员不要轻易调整偏转线圈位置。因为电子束的中心轴线与偏转线圈的磁场中心轴线相重合，否则，动会聚将受到破坏。由于自会聚管在制造过程中电子束的偏转中心与彩色中心不可能没有误差，所以显像管的静会聚和色纯调整是必不可少的。自动消磁电路 外部磁场(包括地磁和外部干扰磁场)的影响，有可能使显像管磁化，它不但会改变电子束的偏转方向(影响会聚)，还会使三基色纯度变坏，轻者使字符图形边沿出现花纹，重者在荧光屏上出现色斑。自动消磁电路就是为消除荫罩板即显像管附近的磁性物质带有的剩磁而设置的。彩色电视机的解码电路亮色分离电路(Y/C分离)频率分离法 这种方法是利用色度信号以副载波方式传输这一特点(PAL制副载波为4.43MHz，NTSC制副载波为3.58MHz)，用选频电路将Y/C信号分开。金星(C56-402)彩色电视机的亮色分离电路(日立NP8C机芯)复合视频信号输入地亮度信号输出色度信号输出4.43MHz6.5MHz4.43MHz 电路由LC带通滤波器和陷波器组成，将视频信号通过一个中心频率为色度信号窄带带通滤波器(PAL制4.43MHz)，取出色度信号。再将亮度信号经过一个中心频率为色度信号副载波4.43MHZ的色度陷波器，吸收色度信号，从而得到亮度信号。这种方法简单易行，采用元器件少且成本低，所以在早期彩电中应用得比较广泛。目前在低成本彩电(包括名牌大屏幕彩电)中也广泛采用这一方法。这一方法的缺点:1.亮度细节损失(亮度信号实际带宽只有4.2 MHz)。2.亮色干扰严重。梳状滤波器 它是根据视频信号频谱交叉的原理及梳状滤波器的梳齿滤波频率传输特性，以频谱分离的方式分离出亮度和色度信号，这种新的分离方法使Y/C信号分离比较干净彻底，从而大幅提高图像清晰度。通常梳状滤波器是由两行延迟线、加法器、减法器等部分组成。为避免色度信号对亮度信号的干扰，在NTSC制中色副载波的频率为1/2行频的奇数倍：fF=(2n1)fH/2 例如在美国的NTSC制中，n228，行频fH=15734.25Hz，得色副载波频率:fH=(2n1)fH/2=45515734.25/23579545 Hz。标称值为3.58MHz。亮亮暗暗 对于NTSCM制式，亮度信号(Y)频谱与色度信号(C)频谱以fH/2间隔交替出现，如果设计一个梳状滤波器电路，使视频信号(V)延时一行，再分别与未延时的V信号进行加减。延时前后Y信号相位不变，而C信号相位相反。延时信号与直通信号在加法器中相加后得到Y信号，即(YC)(YC)2Y，在减法器中相减则得到C信号，即(YC)(YC)2C。梳状滤波器能比较彻底地使亮度信号与色度信号相互分离开来。fH频率幅度nfH(n+1)fH加法器输出在行频的整倍数处亮度信号幅度最大，色度信号最小。减法器输出在行频的整倍数处亮度信号幅度最小，色度信号最大。PAL梳状滤波器的基本结构原理如上图所示，只是将1H延时线改为2H延时线。这是因为PAL 制亮度信号、色度信号采用fH/4间置，因此PAL梳状滤波器Y/C分离电路要用2H延时线。上述分析结果是基于信号相关性的假设，可将色度信号与亮度信号较彻底分离而获得较为理想的图象质量。但实际的视频信号并不是这样理想的，即会出现非相关情况，如垂直方向有色度跳变，那么在此处直通信号与延迟信号中的Y、C分量不再相同，加法器与减法器便不能将C或Y分量完全对消，造成Y与C分离不彻底。改进方法：1.动态梳状滤波器(模拟式)2.动态数字式梳状滤波器无梳状滤波器有梳状滤波器有梳状滤波器 无梳状滤波器亮色干扰 市面上很多电视机只装有N制梳状滤波器，这是由于N制梳状滤波器成本低。我们收看的电视节目都是PAL制，N制只用在收看某些DVD或VCD片。目前大部分DVD或VCD机都有亮色分别输出(S端子)或三基色输出(RGB端子)，根本不需要梳状滤波器。解码电路FVFUFnFV第n行第n+1行Fn+1第n行：F=Fu+Fv 相邻两行信号相加得2Fu第n+1行：F=FuFv 相邻两行信号相减得2FV多次反射,传播路径约18米简易PAL制解码电路金星(C56-402)彩色电视机的解码电路板(日立NP8C机芯)解码电路输出三个色差信号和亮度信号，色差信号加在三个视放管的基极，亮度信号加在发射极。解码电路输出三个基色信号。TDA5112视频放大集成电路 转移时钟频率一般为3MHz,经192个开关电容单元后,延时64s。行、场振荡电路:现代彩电中行振荡多是采用高频振荡器,再用分频电路进行分频得到行频和场频。例如：LA7680单片集成电路采用500kHz 石英晶体振荡器，经32倍分频后得15625Hz行频。LA76810单片集成电路的行振荡频率为4.0 MHz(压控振荡器,用行同步信号鉴相后进行控制)。经256倍分频后得15625 Hz行频，另产生一个2倍行频(31250 Hz)的信号，经625倍分频后得50 Hz 的场频。串联型开关稳压电源用行回扫脉冲同步用行回扫脉冲同步变压器型开关稳压电源金星(C56-402)彩色电视机(日立NP8C机芯)彩电的控制系统 1.机械调谐高频头，电位器直接调节各模拟量。2.电调谐高频头，电位器调节直流电压，在集成电路内用直流电压控制各模拟量。3.微电脑遥控系统,用CPU产生控制所需的直流电压。4.I2C总线遥控系统,在集成电路之间用一根数据线和一根时钟线进行总线控制。V频道机械调谐高频头U频道机械调谐高频头电调谐高频头 电调谐高频头，用电位器调节直流电压。遥控彩电结构金星(C56-402)彩色电视机(日立NP8C机芯)加装的遥控电路I2C总线控制技术(Inter Integrated Circuit Bus)时钟线数据线LA76810+LC8633XX+ST24C04TCL 2116长虹CN-12彩电套件单片集成电路LA76810LA76810LA76810微处理器LC863324LC863328ALC863500存储器ST24C04ST24C04AT24C04场输出LA7840LA7840LA7841伴音功放LA4225LA4225LA4285主要集成电路LA76810I2C 总线控制电视机套件 电路图中零件编号与套件一致。公共通道部分伴音部分亮度通道与显象管电路色度通道同步分离及场扫描电路行扫描电路开关稳压电源及消磁电路CPU电路红外线遥控器 电路图与套件基本相同,但零件编号与套件不一致。TCL 2116单片集成电路LA76810TCL 2116微处理器(CPU)LC863324，存贮器 24C04TCL 2116场扫描集成电路 LA7840TCL 2116伴音功放集成电路 LA4225TCL 2116高频调谐器TCL 2116显象管电路TCL 2116开关电源TCL 2116行输出电路TCL 2116接口电路TCL 2116遥控器TCL 2116RY-1421I2C总线控制255频道遥控彩电主板电源电压调整电位器38MHz中频变压器亮度聚焦硬件调整点少,且出厂时已调好,用户只需调亮度和聚焦后板AV插孔视放板电源左右扬声器红外线接收头前面板按键视放板信号行、场偏转线圈行输出变压器抽头电源消磁线圈前面板AV插孔天线插孔 随着电脑液晶显示器和大屏幕显象管的出现，14、15英寸的显象管显示器逐步被淘汰闲置。为了发挥这些闲置资源的剩余价值，可用彩电主板和14、15英寸彩显管搭配使用，改装成彩色电视机。但由于彩色显示器采用逐行扫描，场频、行频均不同于彩电，彩显行偏转线圈的电感量要比彩电显像管行偏转线圈的电感量小。直接使用会造成行幅度过大且易损坏彩电主板。因此，我们的改装重点就在彩色显示器的行偏转线圈和行输出电路上。一.根据显像管尺寸和管脚选购电路板二.硬件改动和调整 1.改偏转线圈并插入合适的抽头 2.调亮度和聚焦 3.行扫描线性失真 4.行扫描S形失真 5.行扫描枕形失真 6.调整行扫描幅度 三.软件调整 1.场扫描线性 2.场扫描幅度 3.场扫描位置 4.行扫描位置改装例:I2C电视机芯：RY-1421显像管:M34KDZ30X100(DATAS 14寸显示器)管脚：12脚警告：摆弄显像管时一定要注意安全！金星(C56-402)彩色电视机不同显象管的管脚(管座)不一样,通常管脚相同的显象管可以互换电脑显象管需要改偏转线圈,由并联改为串联。改偏转线圈说明书要求：行偏转线圈35，场偏转线圈1525。场偏转线圈：原两组(单股)并联，总电阻2.9。改为串联，总电阻11。行偏转线圈改动前总电阻0.5 改为串联后总电阻1.8，电感约1.4 mH。实测一14寸电视机显像管行偏转线圈的电感约2.1 mH。行偏转线圈电感量越小，偏转电流越大，行幅越大。行偏转线圈电感不能过小，否则易损坏行输出管。3.2,3.6 各两股并联3.2,3.6 各两股并联0.2 两股并联0.2 两股并联1 改行偏转线圈并联为串联法 行偏转线圈的结构是由上下两个绕组并联再串接行线性电感组成(如附图所示)，L1、L2为上下绕组，L3、L4为行线性校正电感。改造的方法是：行线性电感去掉不用，a、b、c、d四点断开，将b点和c点相连，改Ll、L2并联为串联，a、d两点接入电路再配合调整彩电主板上行幅调整插针即可获得合适的行幅。就14、15英寸显示器来说,行偏转线圈Ll、L2又分四线并绕再并联、六线并绕再并联、七线并绕再并联等几种。采用四线并绕再并联结构的行偏转线圈。按上述方法改造即可获得成功。而采用六线、七线并绕再并联结构的行偏转线圈，还需要在行变磁芯上绕制电感线圈来获得最佳行幅。绕制圈数可通过观察行幅大小为准，且应注意其极性。一般14英寸显示器用电缆中的绝缘导线绕制8圈，15英寸显示器绕制1520圈即可。2外加自耦变压器法 用自耦变压器分压方式改变行偏转电压，获得合适偏转电流和正常的行幅度。用彩电开关变压器磁芯配以 0.56mm漆包线每绕38匝抽出一头，共绕五组线圈层与层之间绝缘，最后将此电感并接在彩电主板的行偏转接口两端，再取其抽头接在行偏转线圈两端，以获得正常的行幅度。彩色显示器改彩电取得合适行幅后还要对场幅、黑白平衡等进行调整，这样的改装就可保证成功。偏转线圈插座行输出变压器抽头行幅度依次增大 抽头越高，偏转电流越大，行幅越大。为保护行输出管，偏转线圈应先试接较低抽头！调整亮度和聚焦亮度聚焦 改动后的行偏转线圈接行输出变压器从近地端数的第二个抽头，行幅略小(35 毫米)，将电源电压由原来的111.8 V(标称值110V)调到116 V即可。若接行输出变压器从近地端数的第三个抽头，则行幅大很多。进行以上改动后，电视机已可正常收看。软件调整暂用默认值(出厂设置)。软件调整 进入调整状态的方法(一):(1)把音量减到“00”，然后按一下遥控器上“召回”键松手。(2)再按主板上的轻触开关“音量”键不要松手。(3)再按遥控器上“召回”键，此时屏显”FACTORY”，重 复上述步骤，即可分别调出 B/W BALANCE 和 MENUE 两个状态。进入调整状态的方法(二):用尖物按遥控器暗键依次进入 FACTORY、B/W BALANCE、和 MENUE。FACTORY：在 FACTORY 和 B/W BALANCE 状态下按P.P 键时多出 FACTORY 1(黑白暗)和 FACTORY 2(黑白亮)两个选项。B/W BALANCE：按 P+、P、V+、和 V 键调整。MENUE：进入 MENUE 0 后，再按遥控器静音键依次进入 MENUE 18。在MENUE 状态按 P.P 显 ADJUST，关机可退出。B/W BALANCE(与显象管有关,需要调整)EY=0.3ER+0.59EG+0.11EBBias:偏压或黑平衡,Drive:驱动或白平衡OSD显示对应LA76810总线项目名称可变化范围本厂设置S-BRISub Brightness副亮度副亮度012780*R-BIARed Bias红红偏偏压压025563*G-BIAGreen Bias绿绿偏偏压压0255148*B-BIAB1ue Bias蓝蓝偏偏压压2255130*R-DRVRed Drive红驱动红驱动012775G-DRVGreen Drive绿驱动绿驱动01511B-DRVBlue Drive蓝驱动蓝驱动012775C-B/WCross B/W内部信号内部信号030传统电视机中Bias(偏压或黑平衡)和Drive(驱动或白平衡)的调整输入三基色信号传统电视机中Bias(黑平衡)和Drive(白平衡)的调整金星(C56-402)彩色电视机(日立NP8C机芯)(色差信号和亮度信号分别输入)金星(C56-402)彩色电视机(日立NP8C机芯)调整黑、白平衡B/W BALANCE内部信号有03共四项选择0 电视信号:正常收视。1 纯黑色:用于调整红、绿、蓝偏压(黑平衡)。2 纯白色:用于调整红、绿、蓝驱动(白平衡)。3 框架:用于调整行场幅度、线性、和行枕形失真。OSD显示对应LA76810总线项目名称可变化范围本厂设置C-B/WCross B/W内部信号内部信号030调试项第零页(MENU0)(与偏转线圈有关,需要调整)项目号名 称说 明本厂设置0H.PHASE行中心行中心(范范围围:031)11*1V.SIZE场场幅幅(范范围围:0127)37*2V.LINE场线场线性性(范范围围:031)21*3V.POS场场中心中心(范范围围:063)28*4V.SC场SC校正(范围:031)22*5NT.H.PHASENTSC制行中心偏差量(范围:7+8)006NT.V.SIZENTSC制场幅偏差量(范围:31+32)007NT.V.LINENTSC制场线性偏差量(范围:7+8)008NT.V.POSI.NTSC制场中心偏差量(范围:37+32)009NT.V.SCNTSC制场SC校正偏差量(范围:7+8)00调试项第一页(MENUl)(通常不需调整,用出厂设置即可)项目号名 称说 明本厂设置0RF.AGCRF.AGC调整(范围:063)15*1VOLUME OUT内部音量输出(范围:0127)选择了立体声功能后,此调试项才起作用1202R-Y/B-Y G.BLR-Y/B-Y幅度调整(范围:015),一般选择883R-Y/B-Y ANGR-Y/B-Y解调角调整(范围:015),一般选择884B-Y DC LEVEL白平衡调整(范围:015),一般选择885R-Y DC LEVEL白平衡调整(范围:015),一般选择886SECAM B-Y DCSECAM时的白平衡调整(范围:015),一般选择887SECAM R-Y DCSECAM时的白平衡调整(范围:015),一般选择888YUV B-Y DCYUV时的白平衡调整(范围:015),一般选择889YUV R-Y DCYUV时的白平衡调整(范围:015),一般选择88调试项第二页(MENU2)(通常不需调整,用出厂设置即可)项目号名 称说 明本厂设置0ZOOMl V.SIZE屏幕放大状态时的场幅数据(范围:0127)ZOOM OPTION为ON时起作用961ZOOM2 V.SIZE屏幕为宽银幕状态时的场幅数据(范围:0127)ZOOM OPTION为ON时起作用352H.BLK.LEFT左消隐调整(范围:07)43H.BLK.RIGHT右消隐调整(范围:07)44OSD H.POSI.OSD左右位置(范围:063)25*5OSD V.POSI.OSD上下位置(范围:031)166OSD.CONTOSD对比度(范围:0127)607LOW AC-IN电压检测低压起控点(范围:063)638HIGH AC-IN电压检测高压起控点(范围:063)0项目号名 称说 明本厂设置0IC SELECT解码芯片的选择(LA76810/LA76818)768101POWER OPTION冷开机POWER初始状态设定(OFF:关/REM记忆/ON:开)REM2POWER LOGO开机屏显示选择(ON/OFF):必须设定厂标后,此项设为ON”后才有作用ON3SCREEN OPT.开关机拉幕选择(OFF:无/P.ON:开机/P.OFF关机/ALL:开关机都有)ALL4SCREEN TIME开机拉幕前黑等待时间选择(范围:07秒)45SCR.H.POSI.拉慕的起始位置调整(范围:0127)8*6SEARCH CHECK选择冷开机时检查如无节目存储则自动开始全自动搜索(ON:选用/OFF:不用)OFF7BAND OPTION波段控制选择(LA7910/TUNER PORTL PORTH)TUNER8AV OPTIONAV输入选择(03)19POSITION L/R选择节目号OSD显示位于屏幕左上角或右上角(LEFT:左/RGHT:右)RIGHT调试项第三页(MENU3)(通常不需调整,用出厂设置即可)项目号名 称说 明本厂设置0BACK COLOR选择无信号静噪时是出现蓝背景或黑背景(BLUE:蓝/BLACK:黑)BLUE1BLK PROCESS选择换台过程中是否出现黑屏(ON:有 OFF:无)ON2LINE MODE选择在“B/W BALANCE”状态时,切换亮线和全屏状态时是否改变图像模式ON3SENSITIVITY超强接收功能选择(ON:有/OFF:无)OFF4V.MUTE P.OFF在POWER OFF之前是否先切断到显像管的视频输出(ON:选用/OFF:不选用)OFF*5CALENDAR选择万年历功能(ON:有 OFF:无)ON6GAME OPTION游戏功能选择(OFF:无/MONEY:接钱币/LOTTERY:彩票选号/ALL:全选)ON7ZOOM OPTION选择ZOOM功能(ON:有/OFF:无)ON8CHILD LOCK选择童锁功能(ON:有；OFF:无)OFF9MENU BACK菜单背景选择(ON:有/OFF:无)OFF调试项第四页(MENU4)(通常不需调整,用出厂设置即可)项目号名 称说 明本厂设置0STEREO OPT.立体声功能选择(ON:有/OFF无)OFF1WOOF/H.PHONE重低音或耳机动能选择(WOOF:重低音/H.PHONE:耳机)WOOF2EVERY DAY选择时间菜单功能项是一次有效或多次有效(ON:多次/OFF:一次)ON3S-VIDEO OPT.S端子输入功能选择(ON:有/OFF:无)OFF4CHINEST OSD中文OSD选择(ON:有/OFF:无)ON5SUB.CONT.副对比度调整(范围:031)316SUB.COLOR副色度调整(范围:015)157SUB.SHARP副清晰度调整(范围:031)108SUB.TINT副色调调整(范围:063)329ONLY AV MODE选择单AV输入模式,做监视器用(ON:有/OFF:无)OFF调试项第五页(MENU5)(通常不需调整,用出厂设置即可)项目号名 称说 明本厂设置0PAL OPTION彩色制式PAL功能选择(ON:有/OFF:无)ON1N3.58 OPTION彩色制式NTSC 3.58选择(ON:有/OFF:无)ON2N4.43 OPTION彩色制式NTSC4.43选择(ON:有/OFF:无)ON3SECAM OPTION彩色制式SECAM选择(ON:有/OFF:无)OFF4COLOR AUTO彩色自动识别功能选择(ON:有；OFF:无)ON54.5M OPTION4.5M伴音制式选择(ON:有/OFF:无)OFF65.5M OPTION5.5M伴音制式选择(ON:有/OFF:无)ON76.0M OPTION6.0 M伴音制式选择(ON:有/OFF:无)ON86.5M OPTION6.5M伴音制式选择(ON:有/OFF:无)ON9B.B.BRIGHT蓝屏背景时的亮度限制数值(范围:027),大于100相当于不限制20调试项第六页(MENU6)(通常不需调整,用出厂设置即可)项目号名 称说 明本厂设置0MENU ICON选择菜单图标(ON:有/OFF:无)ON1AFC GAINAFC增益(0:AUTO,/1:HIGH)AUTO2V.SEPUP场同步分离灵敏度设定(0:低/1:高),一般选择113VIDEO.LEVEL视频解调输出幅度(范围:07),一般选择774FM.LEVEL音频鉴频电平(范围:031),一般选择15155CD.MODE场频计数模槽式(范围:07),一般应选择006SOUND TRAP伴音中频陷波频率微调(范围:07),一般选择447H.TONE DEFR/G GAMMA半透明功能选择(ON:有/OFF:无)选用LA76818时。红绿开关(ON:开/OFF:关)选用LA76810时。ON8HALF TONEBLUE GAMMA半透明幅度调整(范围:03)选用LA76818时。蓝设定(范围03)；选用LA76810时。39CHR.COLOR菜单字符颜色的选择(0:绿色/1:青色)。0调试项第七页(MENU7)(通常不需调整,用出厂设置即可)项目号名 称说 明本厂设置0VOL.FILTER音量控制滤波功能(ON:开/OFF:关):一般选择ONON1VIF.SYS.SW图像中频设定(38.0M/38.9M/45.75M/58.75M)38.0M2BRT.ABL.DEF.自动亮度控制(0:开/1:关)03MID.STP.DEF自动亮度中心控制(0:开/1:关)04BRT.ABL.TH自动亮度控制门限值(范围:07)45RGB TEMP SW.EMG.ABL.DEFRGB输出温度特性补偿开关(0:关/1:开)选用LA76818时。紧急ABL开关(0:开/1:关)选用LA76810时。1调试项第八页(MENU8)(通常不需调整,用出厂设置即可)不带枕形校正的行扫描电路接场扫描电路接76810第27脚行扫描输出带枕形校正的行输出电路枕形校正电路行输出变压器抽头,粗调行幅度。行逆程电容,细调行幅度。S形校正电容,调行S形失真。行线性校正电感,调行线性失真。行枕形失真校正电位器、行幅电位器,调行枕形失真和微调行幅度。稳压电源调整电位器,未装枕校电路时可用来微调行幅度。用电脑显象管改装过程中,追求完美时需作的调整(提高班)逆程电容C436电源电压调整电位器RP551行输出变压器抽头调整行幅度的方法行幅度电位器影响行扫描幅度的因素 1.行输出变压器的抽头：从主板的中间到边缘,行幅依次加大。行幅过大有可能损坏行输出晶体管!2.S形校正电容：S形校正电容也影响行幅度,容量越大,行幅越小。3.行逆程电容：容量越大，高压赵低，偏转灵敏度越高，行幅越大。4.行枕形失真校正电路和行幅调整电路:串联在行偏转线圈回路中,除校正行枕形失真外,也影响行幅度。可微调行幅度。5.电源电压：(未装枕校电路时)电源电压越高，行幅越大。电源电压只能微调。由于上述各项调整相互影响,在校正好各项失真后,需再调整一次行幅度。线性校正电感L441S形校正电容C441行逆程电容C436至枕形校正电路带枕形校正的行输出电路聚焦亮度线性校正电感L441S形校正电容C441行逆程电容C436不带枕形校正的行输出电路聚焦亮度行扫描线性失真 套件中的线性校正电路，校正过分，左窄右宽。这是一个低成本的电路,线性校正线圈(L441，37H)为普通的磁芯线圈,不是专门的线性调整线圈,没有永久磁铁可调。在第一次改装时将并联的电阻(R441)由1K减小到100,减弱了电感的补偿作用。此时线性已校正得很好。但是当电阻(R441)由1K减小到100后,通过电阻的电流增大,半年多后电阻发热烧毁,还将电路板都烧穿一个洞。商家免费换了一个电路板。第二次调整线性是在L441上吸附一小块磁铁,改变线圈磁芯的磁饱和度。行扫描延伸畸变(S失真)及S形校正 套件中的S形失真校正过分，中间宽两边窄。S形校正电容(C441)由0.39 加并一个0.33。(第二次换成0.56+0.22)逆程电容C436S形校正电容C441R441行线性校正线圈L441行扫描枕形失真金星(C56-402)彩色电视机(日立NP8C机芯)的枕形校正电路接S形校正电容接场扫描电路套件中选装的枕形校正电路枕形校正行幅度选装的枕形校正电路枕形校正电路 完成以上调整后行幅度明显减小,将偏转线圈改接至由低至高的第三个抽头,电源电压恢复110V,调枕校电路中的行幅电位器使行幅合适,行逆程电容未调整。
