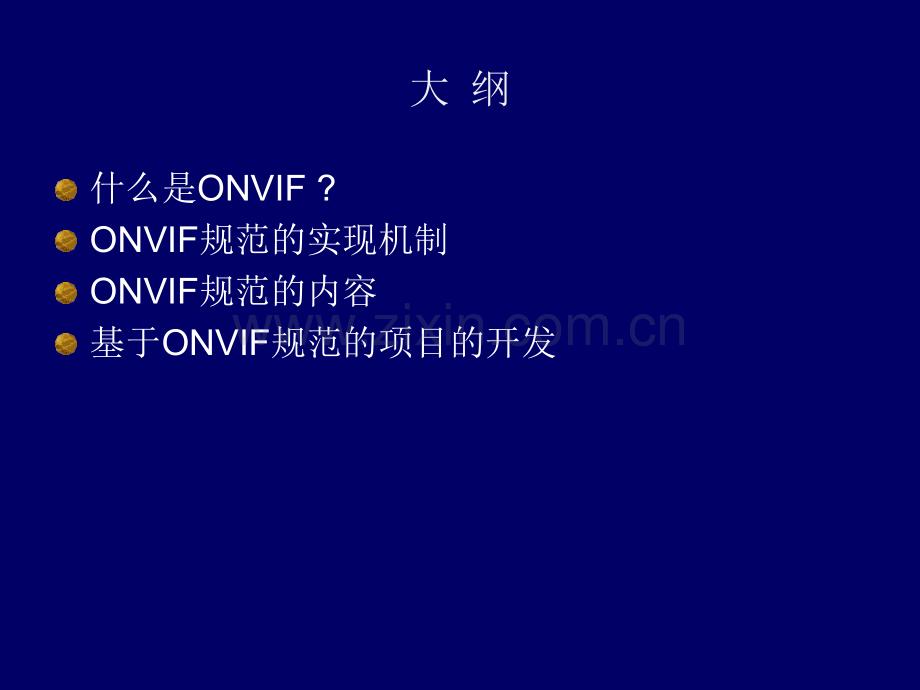

ONVIF规详解大 纲什么是ONVIF?ONVIF规范的实现机制ONVIF规范的内容基于ONVIF规范的项目的开发什么是ONVIF?什么是ONVIF?2008年5月，由安讯士(AXIS)联合博世(BOSCH)及索尼(SONY)公司三方宣布将携手共同成立一个国际开放型网络视频产品标准网络接口开发论坛，取名为ONVIF（Open Network Video Interface Forum），并以公开、开放的原则共同制定开放性行业标准。是一个提供开放网络视频接口的论坛组织。截止到2011年3月，已有279个公司加入ONVIF成为会员。2008年11月，论坛正式发布了ONVIF第一版规范。2010年11月，论坛发布了ONVIF第二版规范。规范涉及设备发现、实时音视频、摄像头PTZ控制、录像控制、视频分析等方面。ONVIF规范作用ONVIF规范描述了网络视频的模型、接口、数据类型以及数据交互的模式。并复用了一些现有的标准，如WS系列标准等。ONVIF规范的目标是实现一个网络视频框架协议，使不同厂商所生产的网络视频产品（包括摄录前端、录像设备等）完全互通。ONVIF规范的实现ONVIF规范中设备管理和控制部分所定义的接口均以Web Services的形式提供。ONVIF规范涵盖了完全的XML及WSDL的定义。每一个支持ONVIF规范的终端设备均须提供与功能相应的Web Service。服务端与客户端的数据交互采用SOAP协议。ONVIF中的其他部分比如音视频流则通过RTP/RTSP进行。ONVIF规范的优势协同性：不同厂商所提供的产品，均可以通过一个统一的“语言”来进行交流。方便了系统的集成。灵活性：终端用户和集成用户不需要被某些设备的固有解决方案所束缚。大大降低了开发成本。质量保证：不断扩展的规范将由市场来导向，遵循规范的同时也满足主流的用户需求。ONVIF的将来由于采用WSDL+XML模式，使ONVIF规范的后续扩展不会遇到太多的麻烦。XML极强的扩展性与SOAP协议开发的便捷性将吸引到更多的人来关注和使用ONVIF规范。ONVIF的组织日益壮大，与同领域的PSIA，HDCCTV相比，占据了绝对的人员优势。会员企业不乏国内外著名的设备制造商与集成商。一套规范、协议的生命周期，与市场占有率是息息相关的。而ONVIF规范的发展则正是由市场来导向，由用户来充实的。每一个成员企业都拥有加强、扩充ONVIF规范的权利。ONVIF规范所涵盖的领域将不断增大。目前门禁系统的相关内容也即将被纳入ONVIF规范之中。在安防、监控系统急速发展的今天，效率和质量的领先所带来的价值不言而喻。ONVIF协议提供了这样的潜质。ONVIF规范的实现机制Web Service简介Web Service是基于网络的、分布式的模块化组件，执行特定的任务。Web Service 主要利用 HTTP 和 SOAP 协议使数据在 Web 上传输。Web 用户能够使用 SOAP 和 HTTP通过 Web 调用的方法来调用远程对象。SOAP/HTTPWeb ServiceClientClientWeb Service简介客户端根据 WSDL 描述文档，会生成一个 SOAP 请求消息，该请求会被嵌入在一个HTTP POST请求中，发送到 Web Services 所在的Web 服务器。Web Services 请求处理器解析收到的 SOAP 请求，调用相应的 Web Services。然后再生成相应的 SOAP 应答。Web 服务器得到 SOAP 应答后，会再通过 HTTP应答的方式把信息送回到客户端。SOAP/HTTPWeb ServerWeb ServiceClientWeb ServiceWeb ServiceWSDLWSDLWSDL是Web services 描述语言（Web Service Description Language）的缩写。是一个用来描述Web服务和说明如何与Web服务通信的XML语言，为用户提供详细的接口说明书。构建SOAP消息SOAP是Simple Object Access Protocol的缩写。是基于XML的一种协议。一条 SOAP 消息就是一个普通的 XML 文档，包含下列元素：l必需的 Envelope 元素，可把此 XML 文档标识为一条 SOAP 消息l可选的 Header 元素，包含头部信息l必需的 Body 元素，包含所有的调用和响应信息l可选的 Fault 元素，提供有关在处理此消息所发生错误的信息在向Web Service发送的SOAP请求中，Body元素中的字段需与WSDL中数据类型的相符合。在构建SOAP的过程中，必须从WSDL文件中获取并映射这一种对应关系。然而这样一个对应过程将是充满了重复性和机械性的，为了避免不必要的人工差错以及节约开发时间，一个名为gSOAP的编译工具应运而生。gSOAP利用编译器技术提供了一组透明化的SOAP API，并将与开发无关的SOAP实现细节相关的内容对用户隐藏起来。通过将WSDL文件解析序列化为C/C+文件，最小化了Web Service的开发过程。SOAP消息CMCC以下是一个以下是一个“查询股票价格查询股票价格”的的SOAP消息请求消息请求SOAP消息中的消息中的服务请求服务请求请求参数请求参数SOAP协议位置Web ServiceSOAP协议TCP、UDP 协议 IP网络协议物理链路层Web ServiceSOAP协议TCP、UDP 协议 IP网络协议物理链路层SOAP消消息息高高层层协协议议Web Service 开发流程获取获取WSDL文件文件通通过gSOAP编译为c/c+文件文件业务逻辑开开发编译发布布Web Service与视频监控ONVIF规范向视频监控引入了Web Service的概念。设备的实际功能均被抽象为了Web Service的服务，视频监控系统的控制单元以客户端的身份出现，通过Web请求的形式完成控制操作。Camera Web ServiceControl UnitClientDecoder Web ServiceStorageWeb ServiceONVIFWeb Service是基于XML和HTTPS的一种服务，其通信协议主要基于SOAP。服务端、客户端以传递符合XML的SOAP消息实现服务的请求与回应。客户端客户端服务端服务端服务端服务端生成回应生成回应处理请求处理请求请求服务分析请求SOAP消息回应请求Web Service能给视频监控系统带来什么？l设备的无关性，任何一个设备接入系统，不会对其他系统造成影响。l设备的独立性，每一个设备只负责对接收到的请求做出反馈，甚至不需要知晓控制端的存在。l管理的集中性，所有的控制由客户端来发起。CMD:镜头右转镜头右转CameraWeb ServiceC M UClientACK:操作反馈操作反馈Web Service与视频监控ONVIF规范能给视频监控系统带来什么？l抽象了功能的接口。统一了对设备的配置以及操作的方式。l控制端关心的不是设备的型号，而是设备所提供的Web Servicel规范了视频系统中Web Service范围之外的行为。lONVIF提供了各个模块的WSDL，拥有效率非常高的开发方式。2请求接收求接收1请求码流请求码流CameraControl UnitDecoder3 RTSPONVIFONVIF规范中设备管理和控制部分所定义的接口均以Web Services的形式提供，设备作为服务提供者为服务端。每一个支持ONVIF规范的终端设备均须提供与功能相应的Web Service。服务端与客户端的数据交互采用SOAP协议。ONVIF规范内容以及监控应用模型ONVIF模块设备发现设备管理设备输入输出服务图像配置媒体配置实时流媒体接收端配置显示服务事件处理PTZ控制其他ONVIFONVIFCamera 1 Web ServiceControl Unit ClientDecoder Web ServiceStorageWeb ServiceSearch VideoWeb ServiceWeb ServiceONVIF的应用ONVIF的应用下图为传统视频监控系统的一个局域网应用场景1.PU设备上线后，向CMU注册，建立连接。2.CMU与PU进行信令交互，请求能力集，获取配置3.CU上线，向CMU注册，建立连接。4.CMU与CU进行信令交互，传输设备列表5.CU向PU请求码流ONVIF的应用下图为应用ONVIF规范的对应场景：1.PU设备上线后，向CMU发送HELLO消息。2.CMU需要搜寻设备时，向PU发送PROBE消息。3.CMU与PU进行信令交互，请求能力集，获取配置4.CU上线，向CMU注册，建立连接。5.CMU与CU进行信令交互，传输设备列表6.在CMU的协调下，CU同PU建立连接传输码流ONVIF的应用在上述的场景中，ONVIF带来了什么变化？PU与CMU的交互方式发生了改变。CMU不再与PU保持长连接。遵循ONVIF规范，信令以及消息内容有了统一的标准基于ONVIF规范项目的开发基于ONVIF规范项目的开发关键字lWSDLlGSOAP获取获取WSDL文件文件通通过gSOAP编译为c/c+文件文件业务逻辑开开发编译发布布
