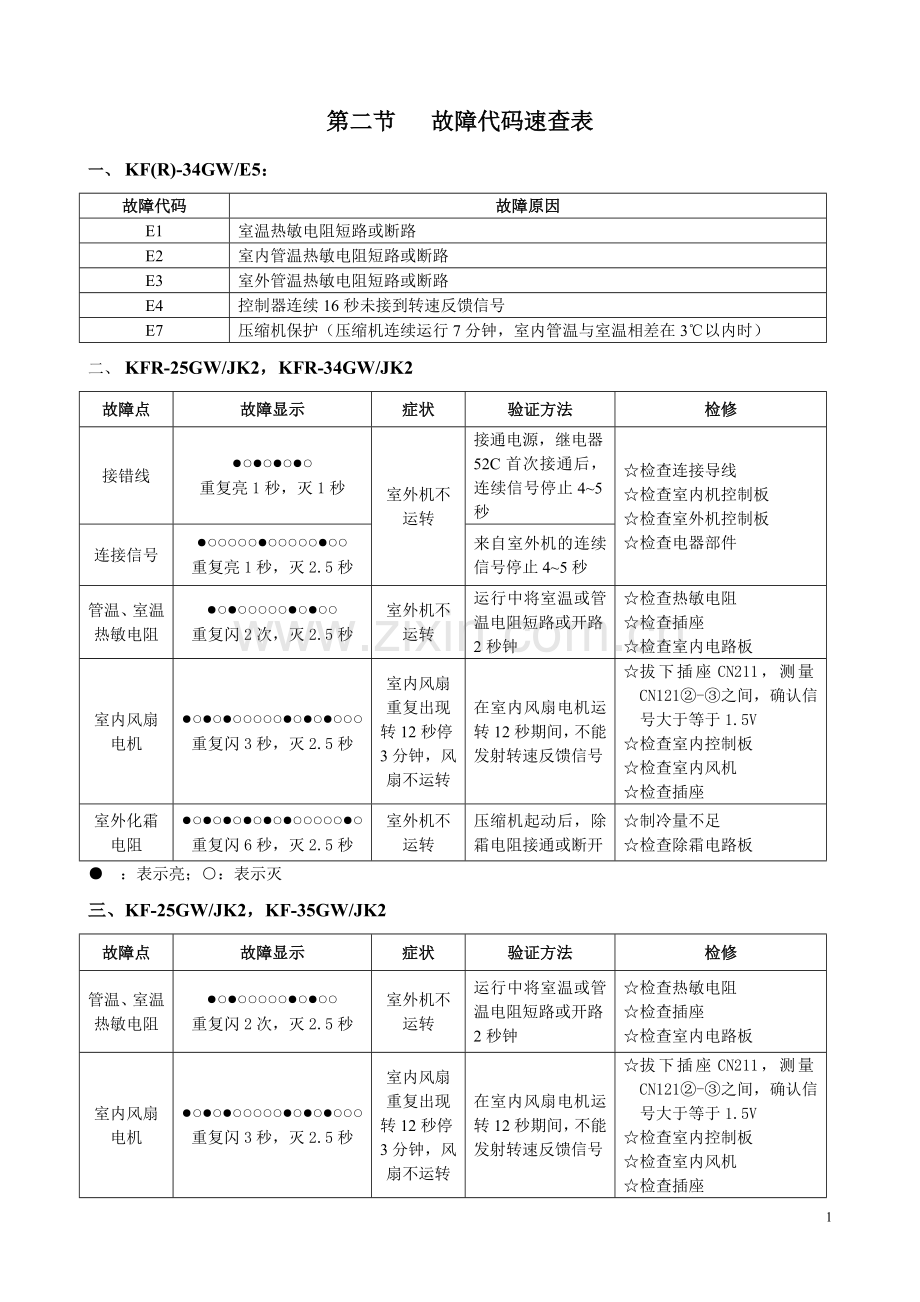

第二节 故障代码速查表
一、 KF(R)-34GW/E5：
故障代码
故障原因
E1
室温热敏电阻短路或断路
E2
室内管温热敏电阻短路或断路
E3
室外管温热敏电阻短路或断路
E4
控制器连续16秒未接到转速反馈信号
E7
压缩机保护（压缩机连续运行7分钟，室内管温与室温相差在3℃以内时）
二、 KFR-25GW/JK2，KFR-34GW/JK2
故障点
故障显示
症状
验证方法
检修
接错线
● ○●○●○●○
重复亮1秒，灭1秒
室外机不运转
接通电源，继电器52C首次接通后，连续信号停止4~5秒
☆ 检查连接导线
☆ 检查室内机控制板
☆ 检查室外机控制板
☆ 检查电器部件
连接信号
● ○○○○○●○○○○○●○○
重复亮1秒，灭2.5秒
来自室外机的连续信号停止4~5秒
管温、室温热敏电阻
● ○●○○○○○●○●○○
重复闪2次，灭2.5秒
室外机不运转
运行中将室温或管温电阻短路或开路2秒钟
☆ 检查热敏电阻
☆ 检查插座
☆ 检查室内电路板
室内风扇电机
● ○●○●○○○○○●○●○●○○○
重复闪3秒，灭2.5秒
室内风扇重复出现转12秒停3分钟，风扇不运转
在室内风扇电机运转12秒期间，不能发射转速反馈信号
☆ 拔下插座CN211，测量CN121②-③之间，确认信号大于等于1.5V
☆ 检查室内控制板
☆ 检查室内风机
☆ 检查插座
室外化霜电阻
● ○●○●○●○●○●○○○○○●○
重复闪6秒，灭2.5秒
室外机不运转
压缩机起动后，除霜电阻接通或断开
☆ 制冷量不足
☆ 检查除霜电路板
● ：表示亮；○：表示灭
三、 KF-25GW/JK2，KF-35GW/JK2
故障点
故障显示
症状
验证方法
检修
管温、室温热敏电阻
● ○●○○○○○●○●○○
重复闪2次，灭2.5秒
室外机不运转
运行中将室温或管温电阻短路或开路2秒钟
☆ 检查热敏电阻
☆ 检查插座
☆ 检查室内电路板
室内风扇电机
● ○●○●○○○○○●○●○●○○○
重复闪3秒，灭2.5秒
室内风扇重复出现转12秒停3分钟，风扇不运转
在室内风扇电机运转12秒期间，不能发射转速反馈信号
☆ 拔下插座CN211，测量CN121②-③之间，确认信号大于等于1.5V
☆ 检查室内控制板
☆ 检查室内风机
☆ 检查插座
四、 KFR-51LW/Aa2，KFR-51LW/Ba2
故障显示部位
故障部位
原因
解决措施
27℃灯闪烁
室内机结霜保护
☆ 空气循环不畅
☆ 室内机风扇电机不工作
☆ 移去障碍物或清洗滤网
☆ 检查室内风扇电机
28℃灯闪烁
室外机组
室内、外机连接线错误
☆ 检查接线
☆ 检查室外机
29℃灯闪烁
管温热敏电阻
☆ 插头接触不良
☆ 热敏电阻损坏
☆ 检查接线
☆ 检查热敏电阻
☆ 检查室内控制板
30℃灯闪烁
室温热敏电阻
☆ 插头接触不良
☆ 热敏电阻损坏
☆ 检查接线
☆ 检查热敏电阻
☆ 检查室内控制板
五、 KFR-75LW/(S)2，KFR-120LW/(S)a2
（1）、自检（以下指示灯闪烁）
TIMER TEMP
▽ ▽
故障部位
原因
检修方法
12——29
室外机组
☆ 室内、外机接线错误
☆ 室外机检测到异常状态
☆ 室外管温热敏电阻
☆ 检测到反转相位
☆ 检查接线
☆ 检查室外机
☆ 检查室外管温电阻
11——28
室温热敏电阻
☆ 插头接触不良
☆ 热敏电阻失灵
☆ 检查接线
☆ 检查热敏电阻
☆ 检查室内控制板
10——27
室内管温热敏电阻
☆ 插头接触不良
☆ 热敏电阻失灵
☆ 检查接线
☆ 检查热敏电阻
☆ 检查室内控制板
7——24
预防铜管结霜和过热
☆ 空气循环不畅
☆ 室内机风扇电机不工作
☆ 移去障碍物或清洗滤网
☆ 检查室内风扇电机
（1——18亮表示空调正处于自检状态）
（2）、室外机故障代码
闪烁的LED
异常诊断
原 因
检查方法
LD1
反相
R、S和J相接触不良
检查电源输送电路
LD2
缺相
☆ S相断开
☆ 电源接通时保护器触点断开
☆ 检查电源输送电路
☆ 检查各保护器
LD3
室外管温电阻异常（断路或短路）
☆ 室外热敏电阻损坏
☆ 热敏电阻接触不良
☆ 检查热敏电阻
☆ 检查插头和控制板
LD4
高压开关（63H2）
☆ 高压开关接触不良
☆ 高压开关发生作用
☆ 检查高压开关和室外风扇电机
☆ 制冷剂是否不足
☆ 空气循环是非否不畅
LD5
热继电器（51C）
☆ 热继电器接触不良
☆ 热敏电阻继电器工作
检查热继电器、压缩机和电源
LD6
温度开关（26C）
☆ 温度开关接触不良
☆ 温度开关工作
☆ 检查温度开关
☆ 检查制冷剂是否充足
☆ 毛细管是否阻塞
LD7
过热保护
☆ 热敏电阻损坏
☆ 管温超过67℃
☆ 检查热敏电阻
☆ 检查室外风扇电机
☆ 检查空气循环是否受阻
LD8
室外控制板输入电路异常
脉冲输入不正常
检查室外控制板
六、 KF-34GW/JK3，KFR-34GW/JK3
室内管温传感器 ●○● ○○○○○●○●○ 室内管温短路或断路
1.5秒 2.5秒

室温传感器 ●○○○○○ 室内温传短路或断路
2.5秒
3秒
室内风扇 ●○●○● ○○○○○●○●○● 单片机12秒未接到转速反馈信号
2.5秒 2.5秒
七、 KF(R)-32GW，KF(R)-32GW/(B)1，KF(R)-23JK1，KF(R)-25GW/JK
故 障
定时灯（黄色）
运行灯（绿色）
室内机盘管温度传感器断
亮
闪亮1次/8秒
室温传感器断
亮
闪亮2次/8秒
室外机异常
闪亮5次/8秒
亮
防结霜
闪亮4次/8秒
亮
防冷风、化霜

闪亮1次/2秒
注:室外机异常—当压缩机继电器闭合约5分钟后，若室内机盘管温度持续20分钟高于25℃（制冷）或低于30℃（制热），此时定时灯闪亮（5次/8秒），说明室外机异常。若室内机盘管温度持续40分钟高于25℃（制冷）或低于30℃（制热），则压缩机关，上述过程中若压缩机继电器发生断开，则从压缩机继电器再次闭合时开始计时。
八、 KF(R)-23JK5
1、压缩机连续工作时间≥10min,盘管温度≥房间温度-5℃，转低速5min后仍盘管温度≥房间温度-5℃，则关闭空调。
2、故障定义
（1）、风机故障：定时灯10秒闪3下
（2）、室温传感器故障：定时灯10秒闪1下
（3）、室内盘管传感器故障：定时灯10秒闪2下
（4）、制冷系统故障：定时灯10秒闪5下
3、当室内风机（调速风机）30s内转速≤500rpm时，则关闭空调器，室内风机停机保护：
九、KF(R)-26GW/AJK，KF(R)-35GW/AJK
1、 当出现异常保护时，控制主板在关机的同时，运转指示灯位置显示相应故障：
内风机异常 ●○●○●○○○○○ 单片机12秒未接到转速反馈信号
2、 当T1、T2、T3出现异常时，在运行指示灯上显示相应故障：
T1 ●○○○○○ 　　　　　室内进风温度传感器异常
０.５秒 ２.５秒
T2 　　 ●○●○○○○○ 　　　　室内管温传感器异常
1.５秒 2.５秒
T3 ●○●○●○●○●○●○○○○○　 室外管温传感器异常
　 　 ５.５秒　　　 　２.５秒
注： 黑●表示亮 白○表示灭
十、型号：KF(Rd)-50LW/EY，KF(Rd)-60LW/EY， KF(Rd)-75LW/EY5，KF(Rd)-75LW/ESY5。
1、在压缩机运行5分钟之后，如果|RT-IPT|≤3℃，并持续5分钟，则压缩机、室外风机停。3分钟之后，压缩机、室外风机恢复运行。若再次出现上述情况，则判为系统故障，室内、外机停，运行灯闪烁，直至人工干预。（故障代码为E4）。
2、室内回风温度传感器损坏（故障代码为E5）
取消系统异常保护，指示灯闪。
3、 内盘管温度传感器损坏（故障代码为E6）
取消制冷防过载保护、制冷防冻结功能及系统异常保护，化霜、防冷风及吹余热则用定时方式，防冷风定时时间应为30秒开低风，压缩机开2分钟转设定风，吹余热改为15秒低风30秒停风，指示灯闪。
4、 室外盘管温度传感器损坏取消温度控制除霜，改用智能除霜，指示灯闪烁。（故障代码为E7）。
十一、KFR-51LW/E1
序号
故障现象
故障代码（时间指示位）
1
显示板与室内外机通讯故障
E01
2
室内板与室外板之间故障
E02
3
室外板三相故障
E03
4
压力过高
E04
5
压力过低
E05
6
压缩机电流过大
E06
7
制冷或制热不良（在压缩机进行6分钟后，如果｜T室温-T管温｜≤3℃，并持续4分钟，则判定室外机故障，压缩机与室外风机停）
E07
8
排气温度过高
E08
9
室内、外机型不配套
E09
10
室温热敏电阻故障
E10
11
室内管温热敏电阻故障
E11
12
室外管温热敏电阻故障
E12
13
室外排气传感器故障
E13
十二、KFRd-42LW/CA
当报警指示灯在报警点亮时，按风速键5秒以上，双8字数码管即显示故障点。
1、室内进风传感器检验（故障代码E1）
若发生室温传感器短路或断路情况（T1＜-25℃、或T1＞60℃连续10s＝，在双8字数码管上显示有E1。
2、 室内盘管传感器检验（故障代码E2）
若发生室内盘管温度传感器短路或断路情况（T2＜-25℃、或T2＞70℃连续10s），报警显示。
3、室内风电机检验（故障代码E0）
当室内风电机连续一分钟检测到的转速小于300rpm，则认为PG故障，报警显示。
十三、KF（R）-45LW/AA、KFRd-45LW/AA
序号
故障现象
故障代码
1
室内室温电阻坏（系统检测到回风温度低于-45℃或高于90℃）
F1
2
室内管温电阻坏（系统检测到盘管温度低于-45℃或高于90℃）
F2
3
（1）、制冷模式下，压缩机运行25分钟后，检测到Tp≥25℃，若保持60秒，则停机；
（2）、制热模式下，若室内风机因防冷风而持续停止5分钟后仍不能使Tp-Tr＞5℃，则认为出现制热不良故障。
F4
十四、KFR-25GW/AA
序号
故障现象
故障显示（运行指示灯闪烁）
1
室内室温电阻坏（RT）
闪1次/8秒
2
室内管温电阻坏（IRT）
闪2次/8秒
3
压缩机保护，即当压缩机连续运行6-7分钟后IPT-RT≤3℃,故障指示灯闪烁，再运行4分钟还小于3℃，则停机
闪4次/8秒
4
内风机故障（在运行期间如15秒内检测不到内风机反馈信号，则判断为内风机故障），机器停机
闪6次/8秒
十五、KF(Rd)-32GW/D020
序号
故障现象
故障显示（运行指示灯闪烁）
1
室内室温电阻坏（RT）
闪1次/8秒
2
室内管温电阻坏（IRT）
闪2次/8秒
3
压缩机保护，即当压缩机连续运行20分钟后IPT-RT≤5℃，故障指示灯闪烁，机器停机
闪4次/8秒
4
内风机故障（在运行期间如12秒内检测不到内风机反馈信号，则判断为内风机故障），机器停机
闪6次/8秒
十六、KF(Rd)-23、26、32GW/D010，KF(R)-35GW/A010
序号
故障现象
故障显示
1
室内管温电阻坏（IRT）正确为：-50℃≤RT≤110℃
E1
2
室内室温电阻坏（RT）正确为：-50℃≤IRT≤110℃
E2
3
压缩机保护，即当压缩机连续运行20分钟后△（IPT-RT）≤5℃并持续5分钟，则停机（缺氟或制冷系统异常时会出现）
E4
4
内风机故障（在运行期间如12秒内检测不到内风机反馈信号，则判断为内风机故障），机器停机
E6
十七、KF(Rd)-35、43GW/D030
序号
故障现象
故障显示（运行指示灯闪烁）
1
室内管温电阻坏（IRT）
闪1次/8秒
2
室内室温电阻坏（RT）
闪2次/8秒
3
压缩机保护，即当压缩机连续运行20分钟后IPT-RT≤5℃并持续5分钟，则停机
闪4次/8秒
4
内风机故障（在运行期间如12秒内检测不到内风机反馈信号，则判断为内风机故障），机器停机
闪6次/8秒
十八、KF(R)-35、50、60GW/B010
序号
故障现象
故障显示（电源指示灯闪烁）
1
室内管温电阻坏（IRT）
闪1次/8秒
2
室内室温电阻坏（RT）
闪2次/8秒
3
压缩机保护，即当压缩机连续运行8分钟后IPT-RT≤5℃则判定系统异常，机器停机
闪4次/8秒
4
内风机故障（在运行期间如12秒内检测不到内风机反馈信号，则判断为内风机故障），机器停机
闪6次/8秒
十九、KF(Rd)-50LW/D010
序号
故障现象
故障显示
1
室内室温电阻坏（RT）
E1
2
室内管温电阻坏（IRT）
E2
3
机器错相、缺相、过电流、高低压保护
E3
4
制冷不良，（制冷时当压缩机连续运行15分钟后，IPT≥25℃并保持1分钟，则停机）
E4
5
制热不良（制热时当压缩机连续运行15分钟后，IPT≤20℃并保持1分钟，则停机）
E6
二十、KF(Rd)-70、75、120LW/D020(S)
序号
故障现象
故障显示
1
室内室温电阻坏（系统检测到回风温度低于-45℃或高于90℃）
E3
2
室内管温电阻坏（系统检测到盘管温度低于-45℃或高于90℃）
E4
3
压缩机1小时内连续出现4次过电流保护，（机器运行电流超过其额定电流2倍及以上）
P1
4
室外机异常保护（缺相保护、错相保护、高低压开关保护等）
P6
二十一、KF(Rd)-120LW/DAS
序号
故障现象
故障显示
1
制冷系统异常（压缩机连续运行5分钟，如RT-IPT≤3℃，再连续运行5分钟后停室外机）
E4
2
室内室温传感器坏
E5
3
室内管温传感器坏
E6
4
室外管温传感器坏
E7
5
室外控制板故障（缺相保护、错相保护、高低压保护等）
E8

二十二、KF(Rd)-52LW/G、KF(Rd)-71LW/G、KF(Rd)-52LW/M1、KF(Rd)-71LW/M
1、 控制器出现故障时控制器长鸣三声，并显示故障代码；若同时存在多个故障，则故障代码交替显示。
2、 故障代码： RT 热敏电阻故障 E1
IPT 热敏电阻故障 E2

二十三、E、F、G、H、J、K、L、M、N、R、Q系列壁挂机和E、F、K系列柜机
出现故障时，控制器报警，蜂鸣器长鸣三声、显示故障代码，并进入故障保护处理程序。
故障代码：有数码管的机型只用数码管显示代码，没有数码管的机型用运行灯显示：

故障情况
运行灯闪动
数码管显示代码
RT热敏电阻故障
1次/周期
E1
IPT热敏电阻故障
2次/周期
E2
外机保护功能
5次/周期
E5
室内机故障
6次/周期
E6

二十四、 单元嵌入式空调

序号
类型
内 容
LED闪亮
备注
1
故障
室温传感器检测口异常
定时灯以5Hz闪烁
故障清除后，自动恢复
2
故障
蒸发器传感器检测口异常
运行灯以5Hz闪烁
3
故障
冷凝器传感器检测口异常
化霜灯以5Hz闪烁
4
故障
水满保护
水泵报警灯以5Hz闪烁
5
故障
室外保护
化霜灯和报警灯以5Hz闪烁
6
故障
EEPROM 通讯错误
运行灯和定时灯以5Hz闪烁
断电后恢复

7
