ATV320调试参数.doc

施耐德ATV320变频器起升(运行)机构的调试参数（英文部分，为无中文面板时对应菜单参数）

主菜单（中文面板）

中文面板

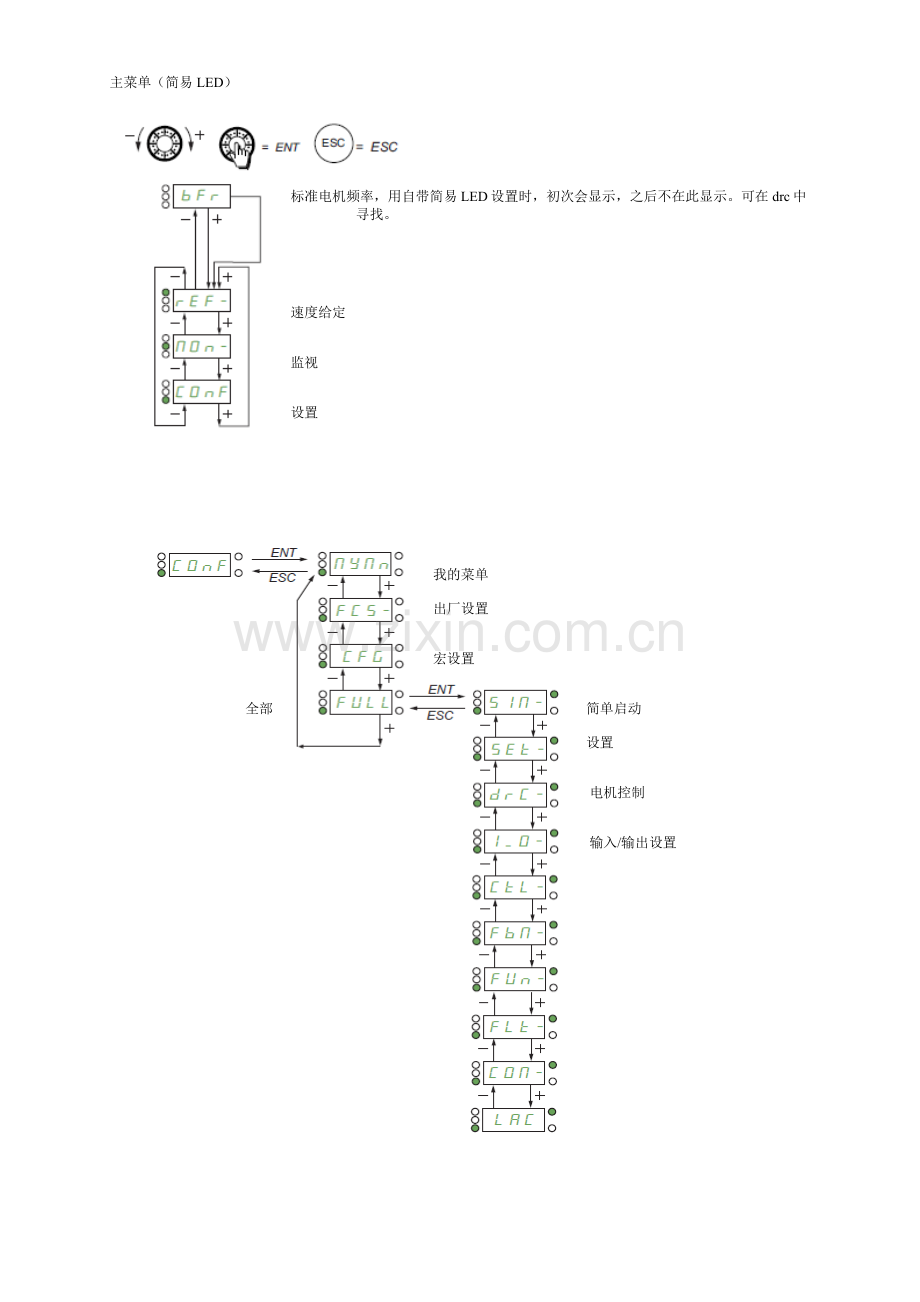

主菜单（简易LED）

标准电机频率，用自带简易LED设置时，初次会显示，之后不在此显示。可在drc中寻找。

速度给定

监视

设置

我的菜单

出厂设置

宏设置

全部 简单启动

设置

电机控制

输入/输出设置
基本功能参数设置：

3 界面（ItF）
名称/说明
推荐设置
说明
访问等级LAC
EPr: 专家权限

1.变频器菜单

1.2设置（CONF）à 全部（FULL）à 简单启动（SIN ）
名称/说明
推荐设置
说明
宏设置 CFG
起重提升 HST
对于大小车，如果要使用压频比控制，请设为StS
对于锥形电机，请设为StS，使用压频比控制。
标准电机频率 bFr
50HZ
默认
电机额定功率 nPr
根据电机铭牌设定

电机额定电压 UnS
根据电机铭牌设定

电机额定电流 nCr
根据电机铭牌设定

电机额定频率 FrS
根据电机铭牌设定

电机额定速度 nSP
根据电机铭牌设定

最大输出频率 tFr
根据电机铭牌设定

自整定 tUn
请求自整定YES
以上参数设定准确后进行电机自整定，并请确保电机处于冷态，这样自整定的参数最为准确。
自整定状态tUS
电阻已整定dOnE
整定完成后显示电阻已整定,整定失败后显示NO,说明电机参数不准确,需人工修正电机参数
电机热保护电流Ith
1.25~1.5倍电机额定电流

加速时间ACC
3S
如果需要可以从新定义，如大车可设为5S
减速时间dEC
3S
如果需要可以从新定义，如大车可设为5S
低速频率 LSP
5HZ
第一段速
高速频率HSP
50HZ
最高速
1.3设置（CONF ）à 全部（FULL）à 设置（SET ）

名称/说明
推荐设置
说明
IR定子压降补偿UFr
100％
低速转矩不足时可增加
滑差补偿SLP
起升机构: 100%
运行机构: 20% 带多电机

速度环滤波系数SFC
0

速度环比例增益SPG
40%
当电机启动或运行时有较大振动，减小此值可减小到20％
电网电压UrES
400（默认为500v）
必设

1.4设置（CONF）à 全部（FULL）à 电机控制（drC ）
名称/说明
推荐设置
说明
电机控制类型Ctt
SVCV (大小车) UUC
标准(大小车，锥形电机)Std
开环电压矢量控制，支持多电机并联
压频比控制大小车也可以使用压频比控制
滑差补偿SLP
起升机构: 100%
运行机构: 20% 带多电机

1.5设置（CONF）à 全部（FULL）à 故障管理（FLt ）
名称/说明
推荐设置

说明
故障复位rSt-
未分配(nO)

如果需要可以从新定义其他LIX端子
外部故障EtF
未分配(nO)

如果需要可以从新定义其他LIX端子

如果电机控制方式为是压频比，抱闸设置如下：
1.6设置（CONF）à 全部（FULL）à 输入/输出设置（I-O-）
名称/说明
推荐设置
说明
R2分配r2
Run: 变频器运行
接抱闸，如果是锥形电机不需要接
1.7设置（CONF）à 全部（FULL）à 应用功能（FUN ）
名称/说明
推荐设置
说明
斜坡rPt-
减速时间自适应brA： no

如果选“是”会导致制动电阻工作不正常。
预置速度PSS-
2个预置速度PS2
LI3(可自行调整) 第二段速
4个预置速度PS4
LI4(可(可自行调整)自行调整)第三段速
8个预置速度PS8
LI5 第四段速
预置速度2 SP2
10HZ(可自行调整) 第二段速输入频率
预置速度4 SP4
25HZ(可自行调整)第三段速输入频率
预置速度8 SP8
50HZ(可自行调整)第四段速输入频率
制动逻辑控制bLC-
如果是压频比控制或控制锥形电机则不需要设置
制动分配bLC
R2，压频比控制时为no
运动类型bSt
水平移动(运行机构) HOr/垂直升降(起升机构) UEr
制动力方向Bip

是(起升机构选用) YES
正向制动释放电流Ibr

配合“制动释放频率”参数调整预置力矩
起升机构：需要在满载和空载状态反复试验。预置力矩过大则空载可能倒提，预置力矩过小则满载可能溜钩。
平移机构：预置力矩过大时起动有冲击，过小时松闸瞬间大小车会因为风力或轨道拱度产生反方向运行震动
制动器释放时间brt

0.5S液压制动器，0.3S电磁制动器（设置时间偏短时制动器未打开变频器就升速，电流冲击较大，设置时间偏长时制动器已打开变频器仍未升速，开环预置力矩调整更困难）

制动器释放频率bIr：
开环大多2HZ左右

开环运行时1.5-3 倍电机滑差频率，闭环运行时不用设置。电机滑差见drC中的nSL，或自己计算：
(N-n)/N*f
N为同步转速，n为额定转速，f为额定频率
制动器闭合频率bEn：
开环大多2HZ左右

同blr
制动器闭合时间bET

0.5S液压制动器，0.3S电磁制动器（设置时间偏短时制动器未抱紧变频器就关断，机构可能会溜钩或滑动；设置时间偏长时制动器已抱紧变频器仍有力矩输出，电流冲击加大）

1.8监视 (MON-) 可以监控变频器I/O点及其他数据的当前值
名称/说明
推荐设置
说明
输入/ 输出(I/O) 映像IOn-
LIS1
4位7段码对应LI1到LI8的值，详见编程手册P52

LIS2
4位7段码对应LI9到PR的值，详见编程手册P52

1.9设置（CONF）à 出厂设置（FCS）
名称/说明
推荐设置
说明
设置源选择FCS1
Inl 宏设置
源为出厂值
参数组列表Fry-
ALL全部
也可以选择部分参数
回到出厂设置GFS-
Yes
