连续梁悬灌施工安全质量控制实施细则(32k版本).doc

连续梁悬灌施工安全质量控制实施细则

中铁十四局集团
广深港客运专线ZH-1标第二项目工区
2009-2-1

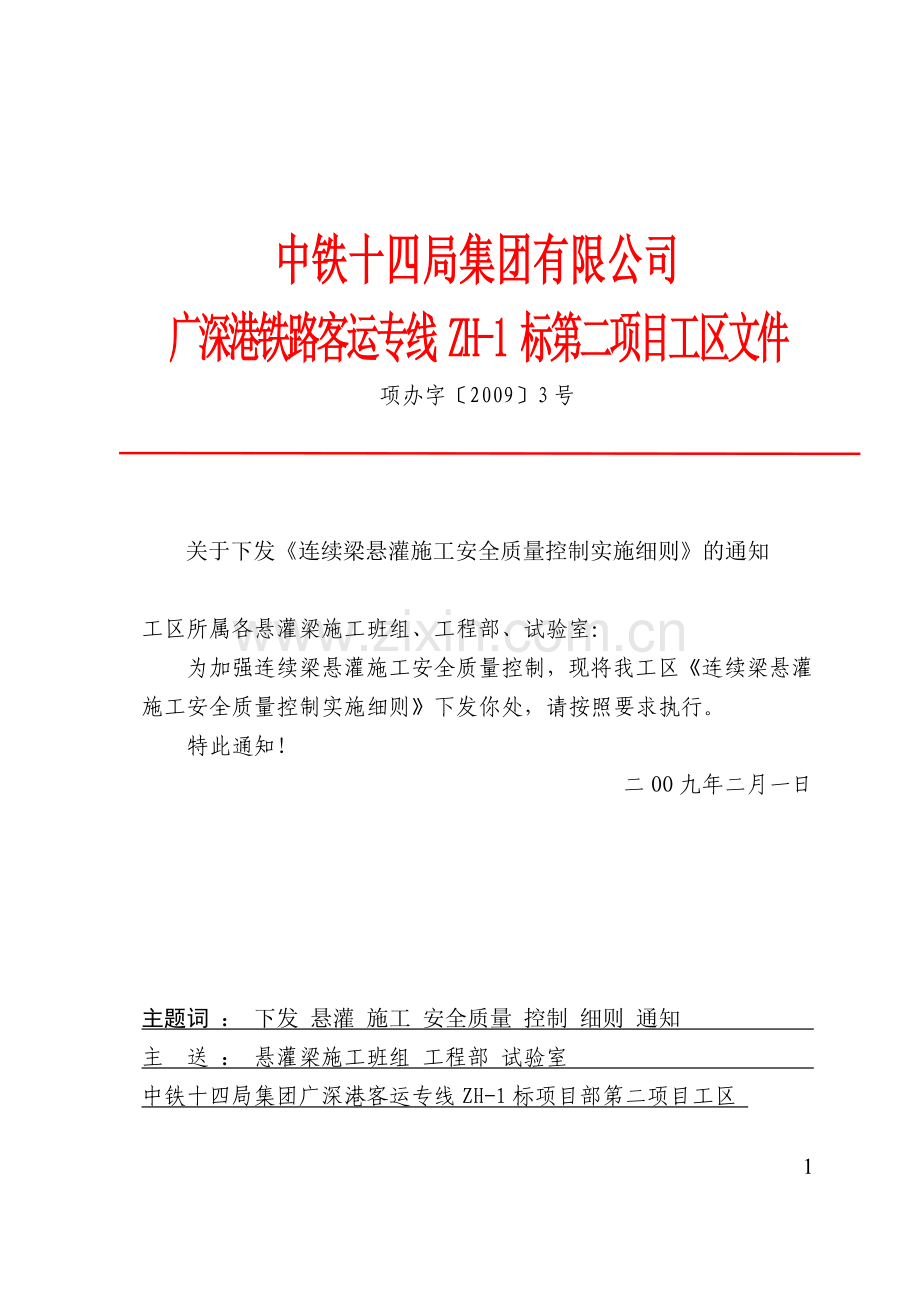

中铁十四局集团有限公司
广深港铁路客运专线ZH-1标第二项目工区文件
项办字〔2009〕3号

关于下发《连续梁悬灌施工安全质量控制实施细则》的通知

工区所属各悬灌梁施工班组、工程部、试验室：
为加强连续梁悬灌施工安全质量控制，现将我工区《连续梁悬灌施工安全质量控制实施细则》下发你处，请按照要求执行。
特此通知！
二OO九年二月一日

主题词 ： 下发 悬灌 施工 安全质量 控制 细则 通知
主 送 ： 悬灌梁施工班组 工程部 试验室
中铁十四局集团广深港客运专线ZH-1标项目部第二项目工区
连续梁悬灌施工安全质量控制实施细则
一、总则
为切实加强连续梁施工安全及质量控制，特制订本细则。
本细则由工区项目部总工程师发布，工程部长负责督察执行，各管区技术负责人、技术员、试验员按照细则要求，负责具体落实到位，各施工班组要求认真贯彻执行。
本细则中，责任人为现场执行人员，在实施中，责任人需及时通知核查人对工作结果进行核查。责任人、核查人均在附表中签字确认检查结果，并在签字下注明检查时间。
二、挂篮使用工作细则
挂篮使用前工作细则
工作程序
工作结果
责任人
核查人
1、 检查有无挂篮设计图纸
图纸交资料室
技术员
工程部长
2、 检查挂篮与设计图纸是否吻合，填写《挂篮验收记录》
形成记录
技术员
工程部长
总工
3、 检查挂篮加工（或现存）状况，判定是否合格，填写《挂篮验收记录》
形成记录
技术员
工程部长
总工
4、确定是否需要加工补充构件，并提出加工材料计划表，上报审批，下发加工任务书
补齐构件
工程部长
总工
5、对挂篮进行结构计算，确定是否满足受力要求，编制《挂篮计算书》
形成计算书
王志东
总工
工程部长
6、编制《挂篮预压方案》，实施预压
形成预压方案、预压成果书
技术员
王志东
工程部长
7、下发《挂篮安装及使用技术交底》
技术交底书
技术员
工程部长

挂篮安装工作细则
工作程序
工作结果
责任人
核查人
1、检查挂篮需安装构件是否齐全
现场检查
技术员
工程部长
2、检查《挂篮安装技术交底》是否下发
现场检查
技术员
工程部长
3、安装过程中，检查主构、轨道、走行梁、横联是否按设计图纸要求进行；如需变更，报部长及总工审核；
形成记录
技术员
工程部长
总工
4、重点检查吊带（吊杆）状况及连接情况，确保按要求安装
形成记录
技术员
工程部长
总工
5、检查挂篮安全防护措施是否到位；
形成记录
技术员
总工
工程部长
6、对挂篮安装进行验收，由技术员负责召集有关人员，工区总部由王志东、工程部长及总工参加
形成验收记录
技术员
王志东
工程部长
总工
7、下发《挂篮使用通知单》，配发《挂篮使用合格证》贴于挂篮上；
形成挂篮使用通知单
王志东
工程部长

挂篮使用过程中工作细则
工作程序
工作结果
责任人
核查人
1、检查挂篮是否已获批《挂篮使用通知单》
现场检查
技术员
工程部长
2、每段浇筑混凝土前，检查确认：
l 挂篮前支座轨道下垫枕数量及强度是否足够？
l 后锚上下扁担及螺母是否设置得当且数量足够？
l 轨道是否有破坏及锚固扁担是否足够？
l 前吊杆有无明显损坏（电焊、碰撞、折弯等），连接器对吊杆的锚固长度有无明显变化？
l 后吊是否有明显损坏，且是否已用螺旋千斤顶顶紧（足够紧状态下，可以有效减小节段错台）？
现场检查
形成记录
技术员
工程部长
3、 每段挂篮走行前，报局指审可，并检查确认：
l 前后底横梁、外模走行梁、内模走行梁保护导链是否正常？
l 挂篮下防护吊篮（如有）有无异常？
l 轨道锚固情况是否正常？
l 防止挂篮突然向前走行过大而翻落的保护导链有无设置或其他安全保护措施？
现场检查
形成记录
技术员
工程部长
4、 定期更换吊杆及锚固用精轧螺纹钢筋、螺母的规定：（适用于采用精轧螺纹的挂篮）
l 64m跨度连续梁（S111桥、上涌桥）节段为7段，可不更换；
l 72m、80m、100m跨度连续梁（浅海1桥、浅海2桥、南二环桥、市南路桥、京珠桥）节段为9～12段，在浇筑至第5段后，更换所有精轧螺纹钢筋及螺母；
l 125m、135m、160m跨度连续梁（蕉门、南沙大道、骝岗水道桥）节段为16～17段，在浇筑至第8段后，更换所有精轧螺纹钢筋及螺母；
形成记录
技术员
工程部长
总工
三、挂篮悬灌施工控制细则
悬灌施工控制工作细则
工作程序
工作结果
责任人
核查人
1、 浇筑前，检查：
l 预应力管道位置是否准确？有无孔洞？管道内是否安装内衬管？
l 高程是否测量确定完毕？施工时用于控制标高的钢筋点是否安好？
l 节段截面是否有残留的垃圾（如堵塞波纹管接头的布条、线团等）未清理？
现场检查
技术员
工程部长
2、 浇筑中，控制及检查：
l 底板浇筑完后，浇筑腹板根部时，注意控制腹板倒角与底板相接的混凝土振捣质量；
l 浇筑至锚头位置时，注意控制振捣质量；
l 浇筑至顶板时，注意控制混凝土需要方量，严禁缺少混凝土造成顶板厚度不足；严格控制顶板高程，由技术员亲自检查，不得由工人自行控制，合格后，方可收面；高程出现超标，每节段罚班组款1000元；
l 收面采用木抹，大面平整，不能用平锹整平，表面不能有孔眼；
现场检查
技术员
工程部长
3、 浇筑后，控制和检查；
l 端模拆除须严格控制，拆模时间至少应在最后一盘混凝土浇筑12h小时后，严禁在此前拆除端模，技术员在12h小时后检查，以保证节段连接质量；违反此条，每次罚班组款1000元；
l 浇筑完毕后第一次养护时间，如白天结束，宜在2～4小时内进行；如晚上结束，可延长至4～6小时内；24h小时后，技术员检查，如仍未采取土工布覆盖洒水养护者，每段罚班组款1000元；连续养护时间至少5天，如出现裂缝，按每道500元处罚；
l 挂篮走行前，检查上一节段外观（色泽、拉杆眼、错台等）是否已处理达标，否则，不得走行挂篮，如有特殊情况，可拖后一个节段，但需总工审批；
现场检查
形成记录
技术员
总工
工程部长
4、 张拉、压浆：
l 检查千斤顶、油表校验证书，查看是否过期？
l 检查压浆浆液配比及计量是否符合规定？
l 全过程指导检查张拉及压浆过程；
现场检查
形成记录
技术员
试验主任
工程部长
四、补充说明
1、 本细则中，各项罚款以《悬灌梁专项检查通知单》形式通报各施工班组，原件资料室存档，月底复印件抄送计划部，自当月验工计价中扣除;
2、 本细则中，对班组各项罚款，如细则中所列责任人也存在相应失职责任的，由总工负责对相应责任人按照班组罚款的10%额度进行处罚，以罚款单形式抄送财务部，自工资中扣除；
3、 本细则中，未对奖励进行规定，实际施工中，每月进行一次专项检查，对较好的班组，结合本细则执行情况，进行奖励；
4、 本细则最终解释权归总工程师。
五、附表
1、 《挂篮使用通知单》
2、 《悬灌梁专项检查通知单》
3、 挂篮使用前工作细则检查表
4、 挂篮安装工作细则检查表
5、 挂篮使用过程工作细则检查表
6、 悬灌施工控制工作细则检查表

挂篮使用通知单
单位：中铁十四局集团广深港铁路客运专线ZH-1标第二项目工区 编号：XGLSYD-
挂篮编号：
桥梁名称：
T构编号：
施工班组：
使用意见：
经对本套挂篮验收，符合有关要求，同意使用。
责任人（签字）：

核查人（签字）：
总工程师（签字）：
注：本单原件1份，存资料室、复印件送计划部、施工班组各一份
悬灌梁专项检查通知单
单位：中铁十四局集团广深港铁路客运专线ZH-1标第二项目工区 编号：XGLJCD-
桥梁名称：
T构编号：
节段编号：
施工班组：
检查人：
检查时间：
检查情况描述：

处理意见：
罚款：￥ 元
责任人（签字）：
核查人（签字）：
总工程师（签字）：
注：本单原件1份，存资料室、复印件送计划部、施工班组各一份
