激光焊接技术具体技术探讨及发展综述.doc

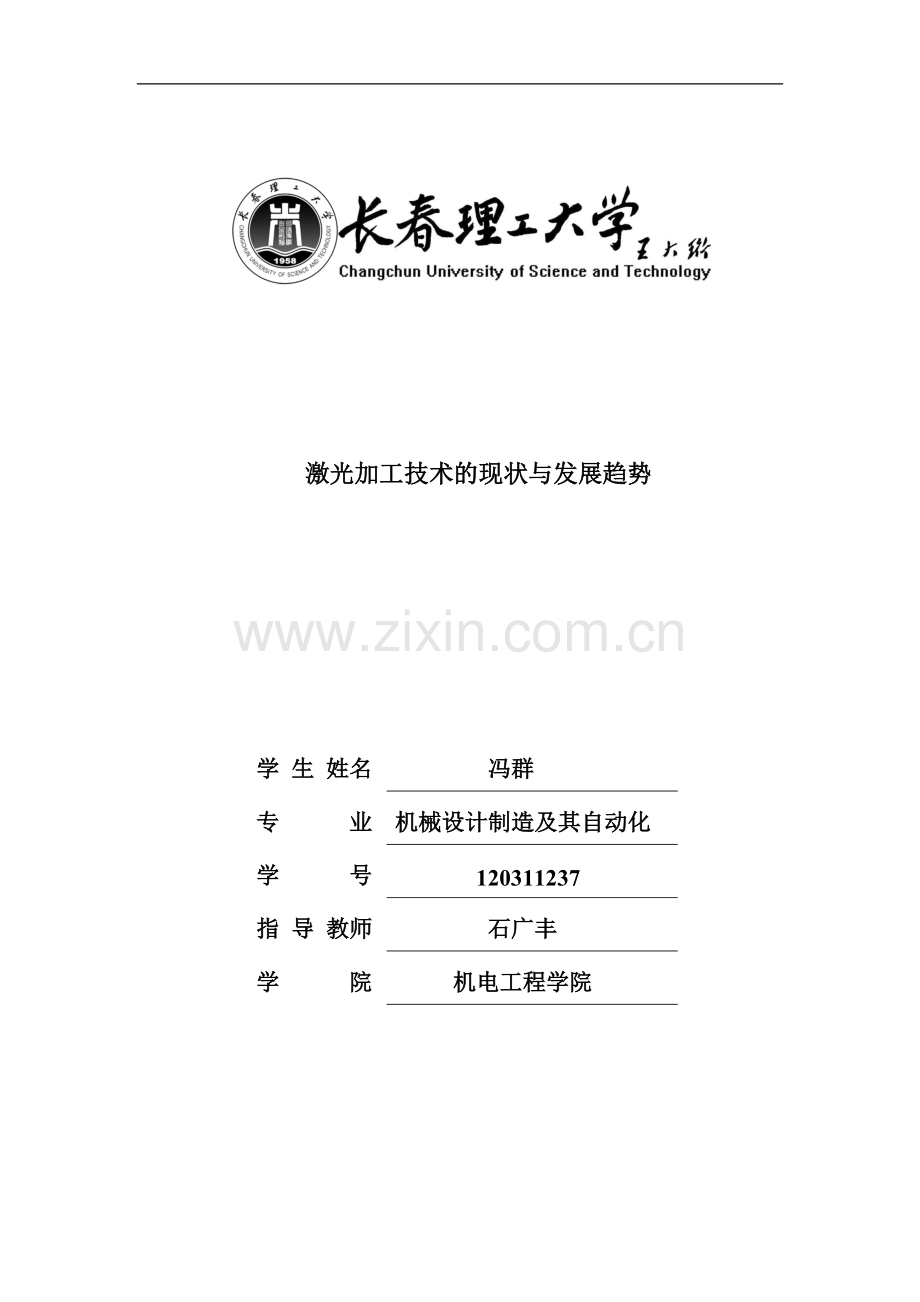

激光加工技术的现状与发展趋势

学 生 姓名
冯群
专 业
机械设计制造及其自动化
学 号
120311237
指 导 教师
石广丰
学 院
机电工程学院

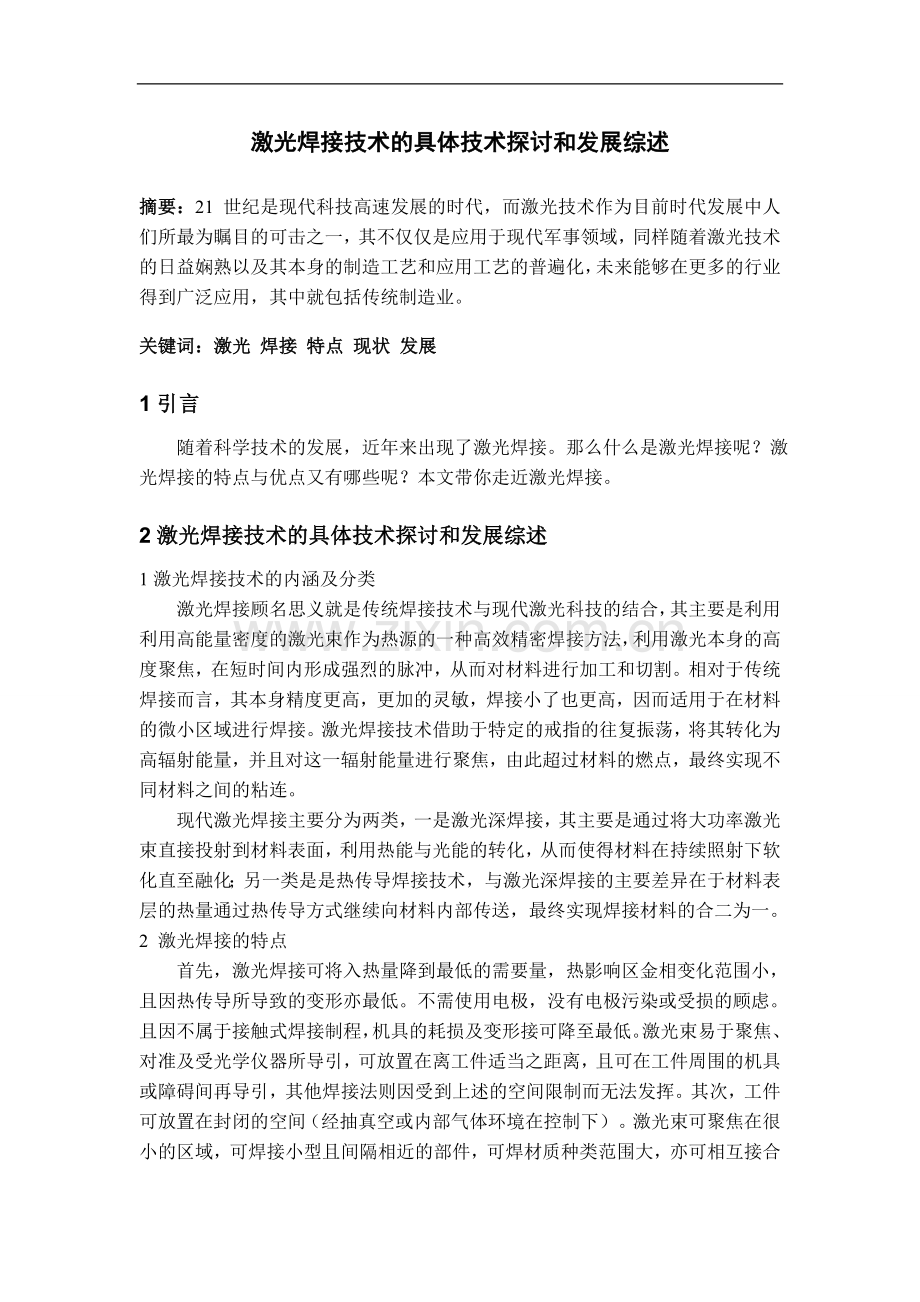

激光焊接技术的具体技术探讨和发展综述
摘要：21 世纪是现代科技高速发展的时代，而激光技术作为目前时代发展中人们所最为瞩目的可击之一，其不仅仅是应用于现代军事领域，同样随着激光技术的日益娴熟以及其本身的制造工艺和应用工艺的普遍化，未来能够在更多的行业得到广泛应用，其中就包括传统制造业。
关键词：激光 焊接 特点 现状 发展
1引言
随着科学技术的发展，近年来出现了激光焊接。那么什么是激光焊接呢？激光焊接的特点与优点又有哪些呢？本文带你走近激光焊接。
2激光焊接技术的具体技术探讨和发展综述
1激光焊接技术的内涵及分类
　　激光焊接顾名思义就是传统焊接技术与现代激光科技的结合，其主要是利用利用高能量密度的激光束作为热源的一种高效精密焊接方法，利用激光本身的高度聚焦，在短时间内形成强烈的脉冲，从而对材料进行加工和切割。相对于传统焊接而言，其本身精度更高，更加的灵敏，焊接小了也更高，因而适用于在材料的微小区域进行焊接。激光焊接技术借助于特定的戒指的往复振荡，将其转化为高辐射能量，并且对这一辐射能量进行聚焦，由此超过材料的燃点，最终实现不同材料之间的粘连。
　　现代激光焊接主要分为两类，一是激光深焊接，其主要是通过将大功率激光束直接投射到材料表面，利用热能与光能的转化，从而使得材料在持续照射下软化直至融化；另一类是是热传导焊接技术，与激光深焊接的主要差异在于材料表层的热量通过热传导方式继续向材料内部传送，最终实现焊接材料的合二为一。　
2 激光焊接的特点
首先，激光焊接可将入热量降到最低的需要量，热影响区金相变化范围小，且因热传导所导致的变形亦最低。不需使用电极，没有电极污染或受损的顾虑。且因不属于接触式焊接制程，机具的耗损及变形接可降至最低。激光束易于聚焦、对准及受光学仪器所导引，可放置在离工件适当之距离，且可在工件周围的机具或障碍间再导引，其他焊接法则因受到上述的空间限制而无法发挥。其次，工件可放置在封闭的空间（经抽真空或内部气体环境在控制下）。激光束可聚焦在很小的区域，可焊接小型且间隔相近的部件，可焊材质种类范围大，亦可相互接合各种异质材料。另外，易于以自动化进行高速焊接，亦可以数位或电脑控制。焊接薄材或细径线材时，不会像电弧焊接般易有回熔的困扰。
与其它传统焊接技术相比，激光焊接的主要优点是：
　　1、速度快、深度大、变形小。
　　2、能在室温或特殊条件下进行焊接，焊接设备装置简单。例如，激光通过电磁场，光束不会偏移；激光在真空、空气及某种气体环境中均能施焊，并能通过玻璃或对光束透明的材料进行焊接。
　　3、可焊接难熔材料如钛、石英等，并能对异性材料施焊，效果良好。
　　4、激光聚焦后，功率密度高，在高功率器件焊接时，深宽比可达5：1，最高可达10：1。
　　5、可进行微型焊接。激光束经聚焦后可获得很小的光斑，且能精确定位，可应用于大批量自动化生产的微、小型工件的组焊中。
　　6、可焊接难以接近的部位，施行非接触远间隔焊接，具有很大的灵活性。尤其是近几年来，在YAG激光加工技术中采用了光纤传输技术，使激光焊接技术获得了更为广泛的推广和应用。
　　7、激光束易实现光束按时间与空间分光，能进行多光束同时加工及多工位加工，为更精密的焊接提供了条件。
　　但是，激光焊接也存在着一定的局限性：
　　1、要求焊件装配精度高，且要求光束在工件上的位置不能有明显偏移。这是由于激光聚焦后光斑尺雨寸小，焊缝窄，为加填充金属材料。若工件装配精度或光束定位精度达不到要求，很轻易造成焊接缺陷。
2、激光器及其相关系统的成本较高，一次性投资较大。
3激光焊接的工艺参数
　　1、功率密度
　　功率密度是激光加工中最关键的参数之一。采用较高的功率密度，在微秒时间范围内，表层即可加热至沸点，产生大量汽化。因此，高功率密度对于材料去除加工，如打孔、切割、雕刻有利。对于较低功率密度，表层温度达到沸点需要经历数毫秒，在表层汽化前，底层达到熔点，易形成良好的熔融焊接。因此，在传导型激光焊接中，功率密度在范围在104~106W/cm2。
　　2、激光脉冲波形
　　激光脉冲波形在激光焊接中是一个重要问题，尤其对于薄片焊接更为重要。当高强度激光束射至材料表面，金属表面将会有60~98%的激光能量反射而损失掉，且反射率随表面温度变化。在一个激光脉冲作用期间内，金属反射率的变化很大。
　　3、激光脉冲宽度
　　脉宽是脉冲激光焊接的重要参数之一，它既是区别于材料去除和材料熔化的重要参数，也是决定加工设备造价及体积的关键参数。
　　4、离焦量对焊接质量的影响
　　因为激光焦点处光斑中心的功率密度过高，容易蒸发成孔。离开激光焦点的各平面上，功率密度分布相对均匀。离焦方式有两种：正离焦与负离焦。焦平面位于工件上方为正离焦，反之为负离焦。按几何光学理论，当正负离焦平面与焊接平面距离相等时，所对应平面上功率密度近似相同，但实际上所获得的熔池形状不同。负离焦时，可获得更大的熔深，这与熔池的形成过程有关。
4激光焊接的应用领域
　　激光焊接在制造行业、粉末冶金领域、汽车工业、电子工业以及其他领域都有广泛的应用。
　　激光焊接在汽车制造业的发展现状，缩减如下：
　　目前，德国大众汽车公司在AudiA6、GolfA4、Passat等品牌的车顶均采用激光焊接，宝马、通用公司在车架顶部也采用激光焊接，德国奔驰公司则采用激光焊接传动部件。
除了激光焊接，其他激光技术也得到了广泛应用：
大众、通用、奔驰、日产公司应用了激光技术切割覆盖件，菲亚特和丰田公司应用激光涂覆发动机排气阀，大众公司则对发动机凸轮轴进行激光表面硬化处理。
　　从目前国内的情况来看，国际品牌的国产化车型：帕萨特、波罗、途安、奥迪、东风标致、福克斯等都已经采用激光焊接技术，其中一汽大众奥迪A6顶盖和宝来后盖采用激光焊接，速腾和途安的车身激光焊缝长度分别达到30、40m。此外，国内自主汽车品牌的华晨、奇瑞、吉利汽车也相继在其新车型上应用激光焊接技术。
5激光焊接技术的应用前景
　　5.1当前激光焊接技术的研究现状
　　国外激光技术以及制造业较为发达，他们早在上世纪八十年代就已经开始研究如何将现代激光技术应用在传统制造业中。欧盟、美国等西方国家和亚洲的日本借助于自身发达的科学技术实力以及良好的制造业基础，在政府合理的引导以及财政支持下，激光焊接技术发展非常快速，特别是进入新世纪以后，已经在许多的制造业和其他行业中能够看到激光焊接结束的应用，包括电子工业、造船工业、汽车工业等等，都能够看到现代激光焊接技术的应用。并且已经初步形成了焊接技术的行业标准，从而使得其能够在一个合理可控的范围内得到应用。与此同时，为了进一步提升焊接效率，使得激光焊接技术能够更好地应用于现代大型生产，特别是大型制造业以及建筑业，西方发达国家近年来在积极研究如何提升激光焊接的效率，通过大功率激光器的研究，进一步推动和实现大功率激光焊接技术的实现，由此真正将其应用到大型制造业、建筑业甚至是军事领域，进行潜艇以及军舰的制造。
　　目前，激光焊接技术研究在国内走在前列的当属哈尔滨焊接研究所。近年来，其除了进一步拓宽和研发新的激光焊接种类以及设备之外，也在积极模仿以及参照国外研究的最新动向，不断寻求大功率激光焊接技术的突破与发展。而最新的研究成果显示，他们成功克服了国内大型构件的焊接难题，这无疑标志着我国在激光焊接技术领域的重大突破，也为未来大型工程重大应用奠定了基础。除此之外，目前国内的激光焊接技术研究还集中在激光热丝焊、异种金属焊等领域，他们都是现代激光焊接技术研究的最新课题。而国外在相关研究领域已经取得了突破，特别是德国已经初步掌握了异种金属焊的技巧和方式，而未来我国要想真正熟练的应用以及掌握激光焊接技术，将其应用到更多的领域以及行业内，无疑就必须要攻破上述课题，要进一步完善以及优化激光焊接技术。
5.2激光焊接技术的应用前景
　　随着时代的进步，激光焊接的技术也在不断发展中，以下几项技术有助扩展激光焊接的应用范围及提高激光焊接自动控制水平。
　　1、填充焊丝激光焊
　　激光焊接一般不填充焊丝，但对焊件装配间隙要求很高，实际生产中有时很难保证，限制了其应用范围。采用填丝激光焊，可大大降低对装配间隙的要求。例如板厚2mm的铝合金板，如不采用填充焊丝，板材间隙必须为零才能获得良好的成形，如采用φ1.6mm的焊丝做为填充金属，即使间隙增至1.0mm，也可保证焊缝良好的成形。此外，填充焊丝还可以调整化学成分或进行厚板多层焊。
　　2、光束旋转激光焊
　　使激光束旋转进行焊接的方法，也可大大降低焊件装配以及光束对中的要求。例如在2mm厚高强合金钢板对接时，允许对缝装配间隙从0.14mm增大到0.25mm；而对4mm厚的板，则从0.23mm增大到0.30mm。光束中心与焊缝中心的对准允许误差从0.25mm增加至0.5mm。
　　3．激光焊接质量在线检测与控制
利用等离子体的光、声、电荷信号对激光焊接过程进行检测，近年来已成为国内外研究的热点，少数研究成果已达到了闭环控制的程度。
3结论
激光焊接作为现代科技与传统技术的结合体，其相对于传统焊接技术而言，尤其独特之处并且本身的应用领域以及应用层面更加广泛，可以极大的提升焊接的效率和精度。其功率密度高、能量释放快，从而更好的提高了工作效率，同时其本身的聚焦点更小，无疑使得缝合的材料之间的黏连度更好，不会造成材料的损伤和变形。激光焊接技术的出现，实现了传统焊接技术所无法应用领域，其能够简单的实现不同材质、金属与非金属等多种焊接需求，并且因为激光本身的穿透性和折射性，使得其能够依据光速本身的运行轨迹，实现360 度范围内的随意焦，而这无疑是传统焊接技术发展下所无法想象的。除此之外，因为激光焊接能够在短时间内释放大量热量实现快速焊接，因而其对于环境要求更低，能够在一般室温条件下进行，而无需再在真空环境或是气体保护状态下。经过几十年的发展，人们对于激光技术的了解以及认知程度最高，其也从最初的军事领域逐步扩展到现代民用领域，而激光焊接技术的出现进一步拓展了激光技术的应用范围。未来激光焊接技术不仅仅能够用于汽车、钢铁、仪器制造等领域，其必然还可以在军事、医学等等更多的领域得到应用，特别是在医学领域，借助于其本身的高热量、高融合、卫生等特点，更好的在神经医学、生殖医学等临床诊治中应用。而其本身的精度优势也会在更多的精密仪器制造业中得到应用，从而不断造福人类以及社会的发展。
参考文献
[1]左敦稳 黎向峰 赵剑峰. 今世加工技术 [M].北京：北京航空航天大学出书社,2002.7
[2]张永康. 激光加工技术[M].北京：化学工业出书社,2001.3
[3]金岡优. 激光加工[M].北京：机器工业出书社,2004.2
[4]曾智江 朱三根.微细技工技术的研究[M].北京：高等教育出版社,2007.12
