大致的PCB工程创建过程截图

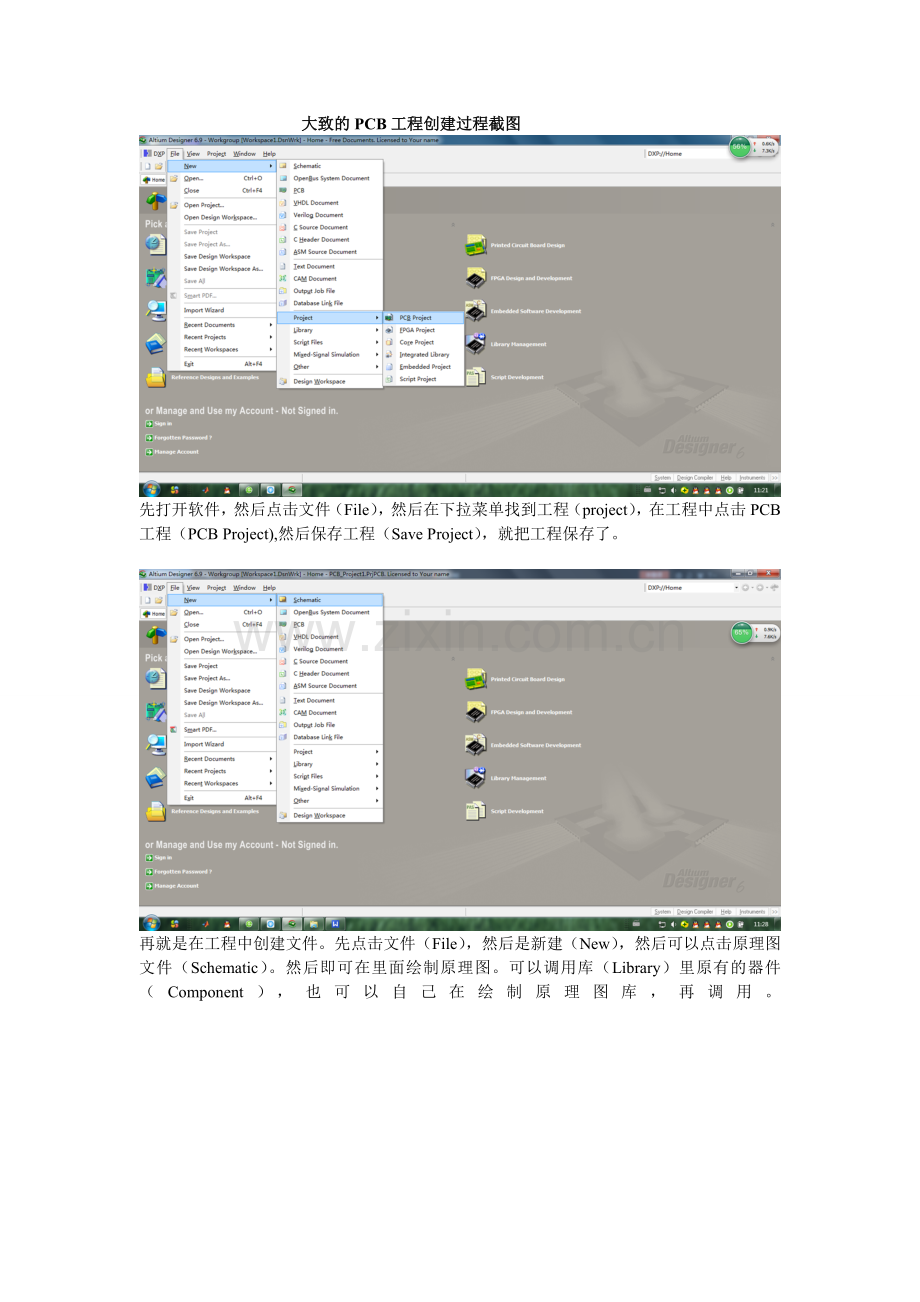

先打开软件，然后点击文件（File），然后在下拉菜单找到工程（project），在工程中点击PCB工程（PCB Project),然后保存工程（Save Project），就把工程保存了。

再就是在工程中创建文件。先点击文件（File），然后是新建（New），然后可以点击原理图文件（Schematic）。然后即可在里面绘制原理图。可以调用库（Library）里原有的器件（Component），也可以自己在绘制原理图库，再调用。

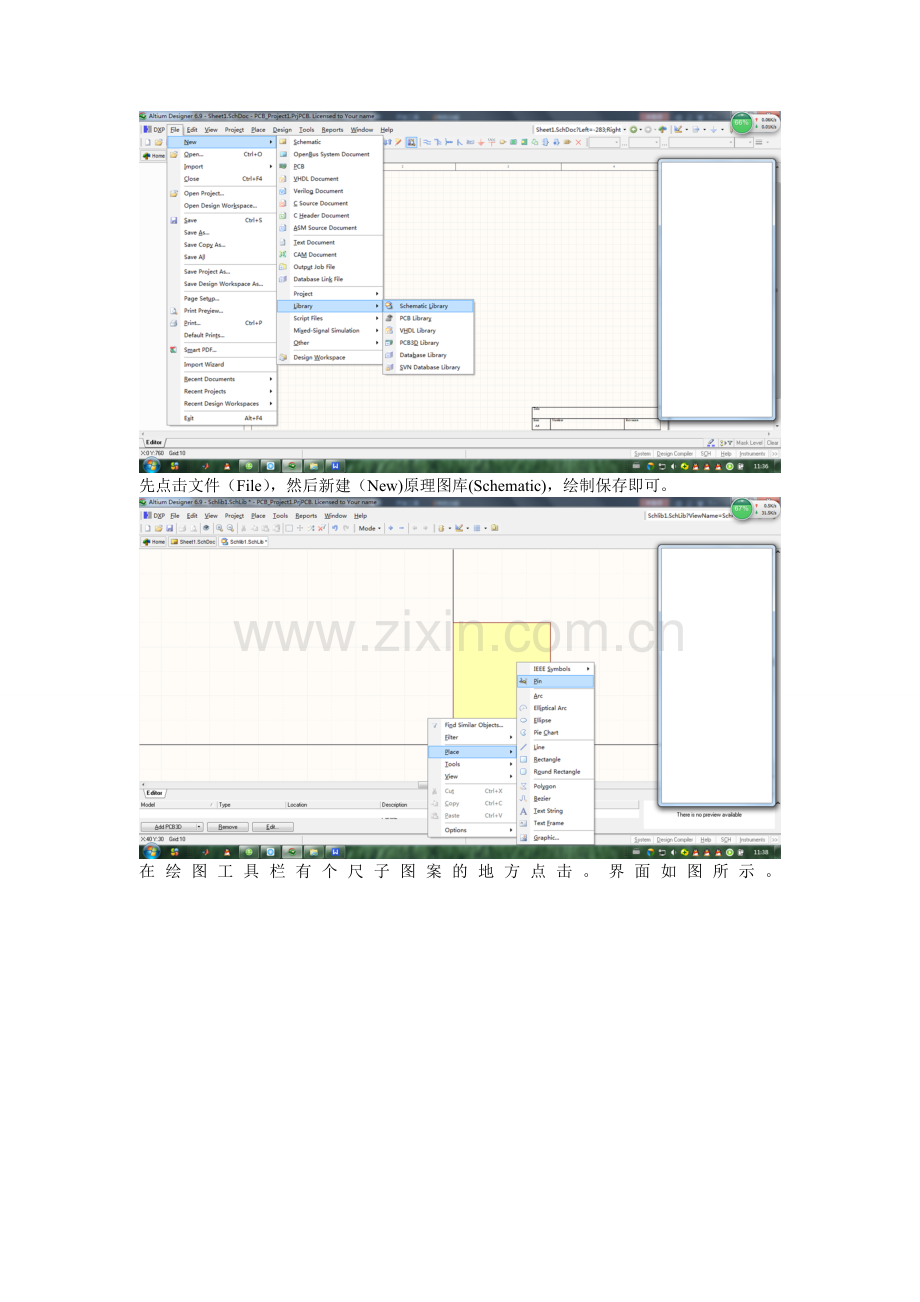

先点击文件（File），然后新建（New)原理图库(Schematic)，绘制保存即可。

在绘图工具栏有个尺子图案的地方点击。界面如图所示。
通过双击引脚（Pin）即可设置其属性。绘制完成后将其保存，然后即可以调用。
绘制PCB库也是类似的过程。

文件，在新建PCB库，绘制保存再调用
开始学绘制PCB时用PCB Component Wizard 比较方便些。可以在工具栏（Tool）下拉菜单找到

这里可以设置孔的大小

设置引脚间距
拐角处的尺寸设置

设置引脚的数目
取名称

完成后的图像
自己按步骤选择封装类型，完成后保存即可。
调用原理图库

编译点击Project 再选Compile Document

绘制完原理图后编译无误后画封装。在工具栏下拉菜单选择封装（Footprint Manager），再依次完成。
把PCB封装都弄好之后即可导入，在设定参数绘制PCB板。
导入后大概就是这个样子。然后设置参数，自动布线加手工布线。手工布线要好好的学。后面的详细步骤查查资料。
加油，祝早日学会AD绘制PCB板
