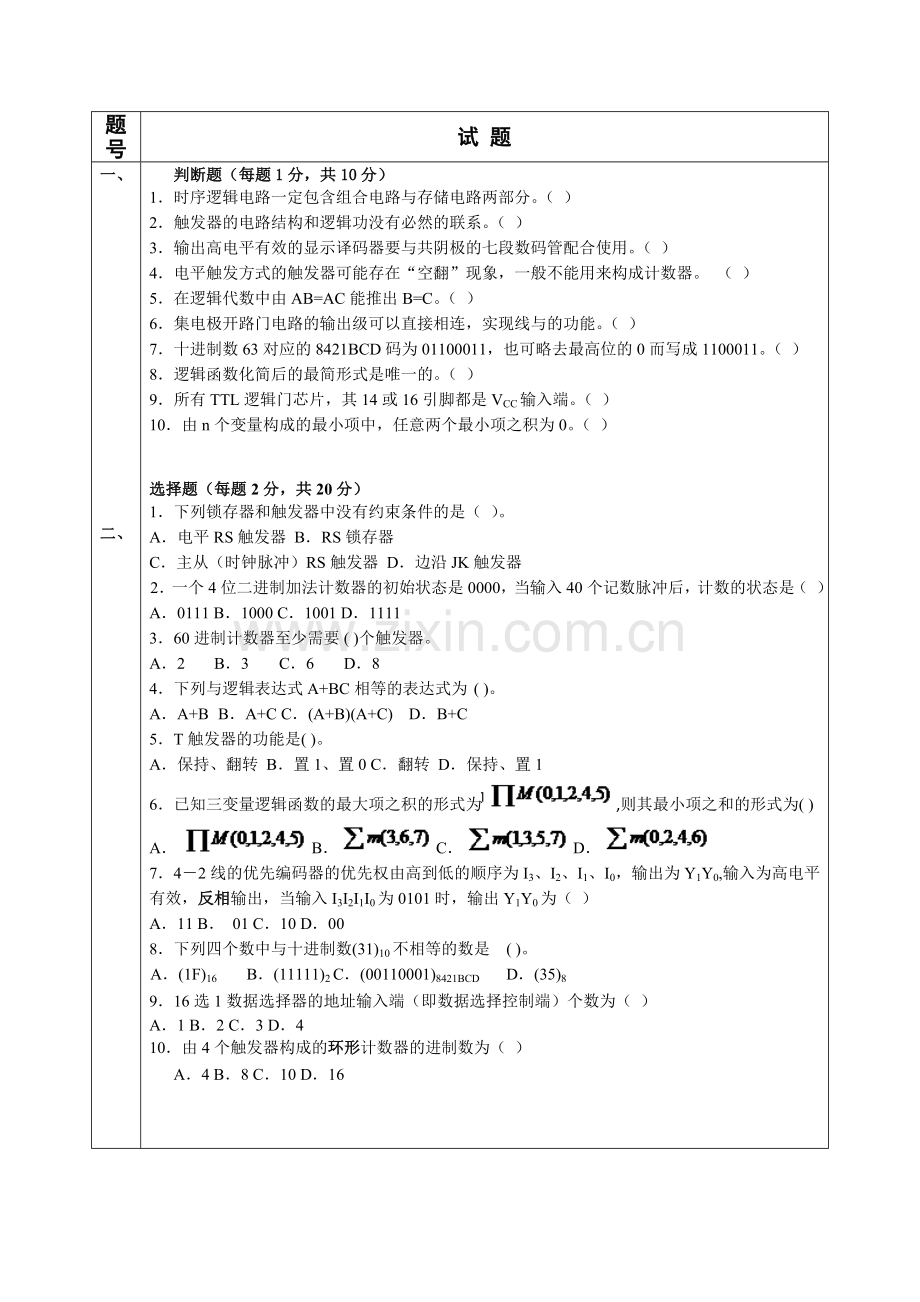

题号
试 题
一、

二、

判断题（每题1分，共10分）
1．时序逻辑电路一定包含组合电路与存储电路两部分。（ ）
2．触发器的电路结构和逻辑功没有必然的联系。（ ）
3．输出高电平有效的显示译码器要与共阴极的七段数码管配合使用。（ ）
4．电平触发方式的触发器可能存在“空翻”现象，一般不能用来构成计数器。 （ ）
5．在逻辑代数中由AB=AC能推出B=C。（ ）
6．集电极开路门电路的输出级可以直接相连，实现线与的功能。（ ）
7．十进制数63对应的8421BCD码为01100011，也可略去最高位的0而写成1100011。（ ）
8．逻辑函数化简后的最简形式是唯一的。（ ）
9．所有TTL逻辑门芯片，其14或16引脚都是VCC输入端。（ ）
10．由n个变量构成的最小项中，任意两个最小项之积为0。（ ）

选择题（每题2分，共20分）
1．下列锁存器和触发器中没有约束条件的是（ ）。
A．电平RS触发器 B．RS锁存器
C．主从（时钟脉冲）RS触发器 D．边沿JK触发器
2．一个4位二进制加法计数器的初始状态是0000，当输入40个记数脉冲后，计数的状态是（ ）
A．0111 B．1000 C．1001 D．1111
3．60进制计数器至少需要 ( )个触发器。
A．2 B．3 C．6 D．8
4．下列与逻辑表达式A+BC相等的表达式为 ( )。
A．A+B B．A+C C．(A+B)(A+C) D．B+C
5．T触发器的功能是( )。
A．保持、翻转 B．置1、置0 C．翻转 D．保持、置1
6．已知三变量逻辑函数的最大项之积的形式为,则其最小项之和的形式为( )
A．B．C．D．
7．4－2线的优先编码器的优先权由高到低的顺序为I3、I2、I1、I0，输出为Y1Y0,输入为高电平有效，反相输出，当输入I3I2I1I0为0101时，输出Y1Y0为（ ）
A．11 B． 01 C．10 D．00
8．下列四个数中与十进制数(31)10不相等的数是 ( )。
A．(1F)16 B．(11111)2 C．(00110001)8421BCD D．(35)8
9．16选1数据选择器的地址输入端（即数据选择控制端）个数为（ ）
A．1 B．2 C．3 D．4
10．由4个触发器构成的环形计数器的进制数为（ ）
A．4 B．8 C．10 D．16

题号
试 题
三、

四、

五、

填空题（每题3分，共18分）
1.有一移位寄存器，高位在左，低位在右，欲将存放在该移位寄存器中的二进制数除以十进制数4，则需要将该移位寄存器中
的数（ ）移（ ）位，需要（ ）个移位脉冲。
2．4K*1的RAM有（ ）根地址线，（ ）根数据线，要扩展成8K*8的RAM，需要4K*1的RAM（ ）片。
3．三态门中的“三态”指的是（ ）、（ ）和高阻态；现有8个三态门的输出连接在同一根总线上，则在任何时刻，至少有
（ ）个三态门处于高阻态。
4．由3个触发器构成的扭环形计数器，为（ ）进制计数器，若时钟频率为6KHz，则此环形计数器输出信号的频率为（ ）
5．根据对偶规则，直接写出的对偶式为（ ）。
6．函数在（ ）时发生冒险现象，属于（ ）冒险（填1或0），而通过添加冗余项（ ）可以消除其中的
冒险现象。

化简题（每题6分，共12分）
1．用逻辑代数公式化简
2．用卡诺图法化简逻辑函数

分析设计题（1题12分，2题14分，3题14分，共40分）
1.74LS161是四位二进制加法计数器，具有异步清零、同步预置数、保持和计数的功能，请分别分析图1（a）、（b）所示电路实现
的是几进制计数器，并画出对应的状态转换图。

图1

题号
试 题

2．分析图2所示时序逻辑电路的逻辑功能，要求写出驱动方程、状态方程，画出状态表、状态图，并指出其实现的是几进制的计数器，是否具有自启动能力。

图2

3．请设计一个三变量的奇数判别电路，即当输入变量中1的个数为奇数个时输出为1，否则输出为0。（1）基于2输入异或门电路实现；（2）基于3-8线变量译码器74LS138实现；（3）基于8选1数据选择器74LS151实现。图3和表1分别是74LS138的逻辑符号图和功能表，图4和表2是74LS151的逻辑符号图和功能表。

图3 74LS138逻辑符号图 图4 74LS151逻辑符号图
表1 74LS138的功能表 表2 74LS151的功能表

题号
解 答 要 点
评分 标准

一、 判断题（每题1分，共10分）
×√√√× √×××√
二、 选择题（每题2分，共20分）
DBCCA BBDDA
三、 填空题（每题3分，共18分）
1. 右 2 2
2. 12 1 16
3. 高电平（1） 低电平（0） 1
4. 6 1KHz （仅第一个空填对给2分，仅第2个空填对不给分）
5.
6. A=C=1 0 AC
四、 证明与化简题（每题6分，共12分）
1. 只要方法可行，均可按步骤给分

2. （卡诺图2分，画圈2分，结果2分）

题号
解 答 要 点
评分 标准

五、 分析设计题（共40分）
1. 图a实现的是12进制计数器（3分）；图b实现的10进制计数器（3分）
图a状态图（3分）；图b状态图（3分）

2. 驱动方程（3分）状态方程（3分）

状态表（3分）状态图（3分）

逻辑功能（2分）五进制计数器，具有自启动能力。

题号
解 答 要 点
评分 标准

3. （1）真值表（2分）
A
B
C
F
A
B
C
F
0
0
0
0
1
0
0
1
0
0
1
1
1
0
1
0
0
1
0
1
1
1
0
0
0
1
1
0
1
1
1
1
逻辑表达式（2分）

逻辑函数变换及异或门实现（2分，图略）

（2）根据逻辑函数最小项之和的形式，表示成用译码器输出表示的形式（式子2分，电路连接图2分，没有式子而电路图正确也可得4分）

（3）根据逻辑函数最小项之和的形式，表示成用数据选择器输出一致的形式（式子2分，电路连接图2分，没有式子而电路图正确也可得4分）
