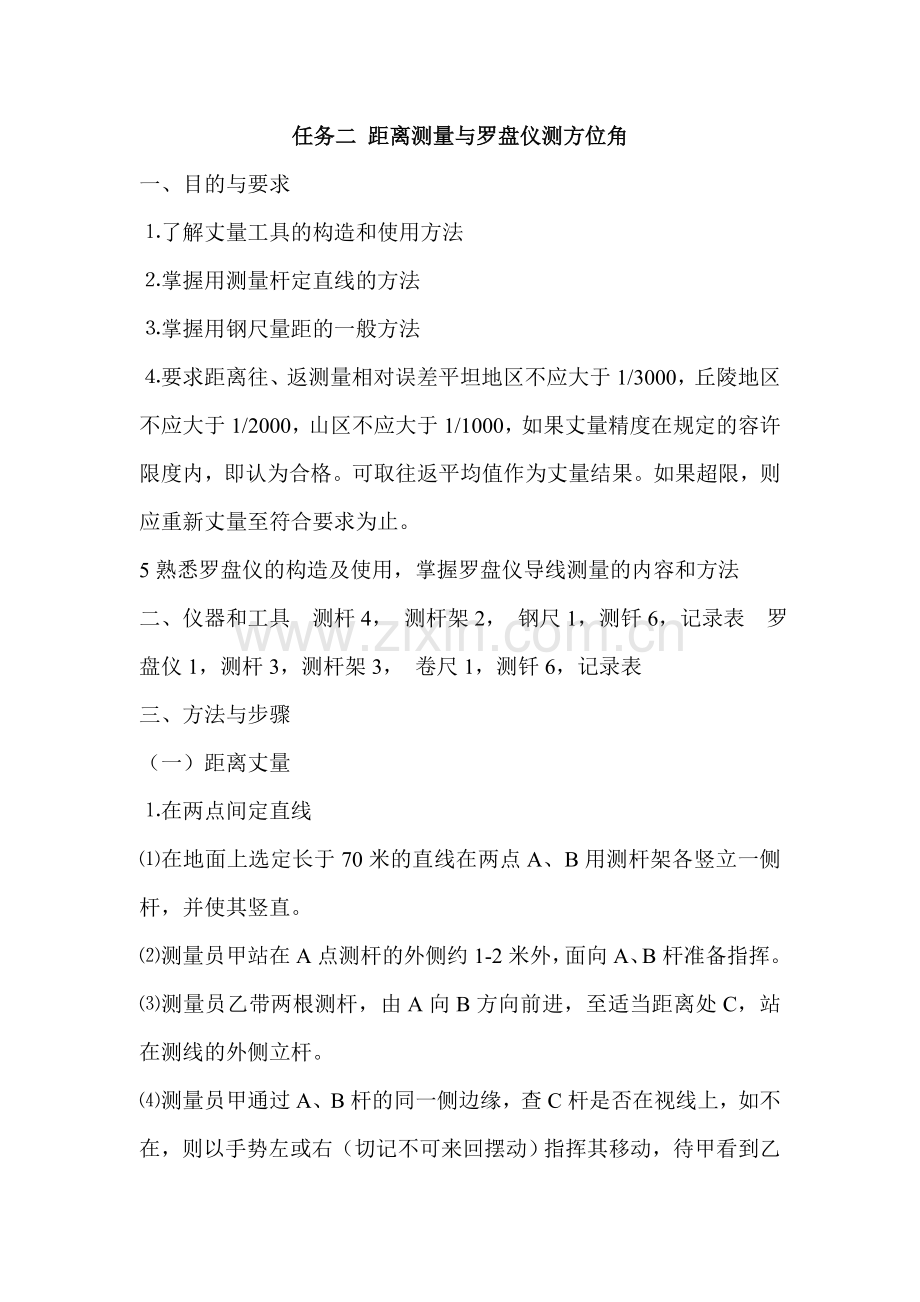

任务二 距离测量与罗盘仪测方位角
一、目的与要求
⒈了解丈量工具的构造和使用方法
⒉掌握用测量杆定直线的方法
⒊掌握用钢尺量距的一般方法
⒋要求距离往、返测量相对误差平坦地区不应大于1/3000，丘陵地区不应大于1/2000，山区不应大于1/1000，如果丈量精度在规定的容许限度内，即认为合格。可取往返平均值作为丈量结果。如果超限，则应重新丈量至符合要求为止。
5熟悉罗盘仪的构造及使用，掌握罗盘仪导线测量的内容和方法
二、仪器和工具 测杆4， 测杆架2， 钢尺1，测钎6，记录表 罗盘仪1，测杆3，测杆架3， 卷尺1，测钎6，记录表
三、方法与步骤
（一）距离丈量
⒈在两点间定直线
⑴在地面上选定长于70米的直线在两点A、B用测杆架各竖立一侧杆，并使其竖直。
⑵测量员甲站在A点测杆的外侧约1-2米外，面向A、B杆准备指挥。
⑶测量员乙带两根测杆，由A向B方向前进，至适当距离处C，站在测线的外侧立杆。

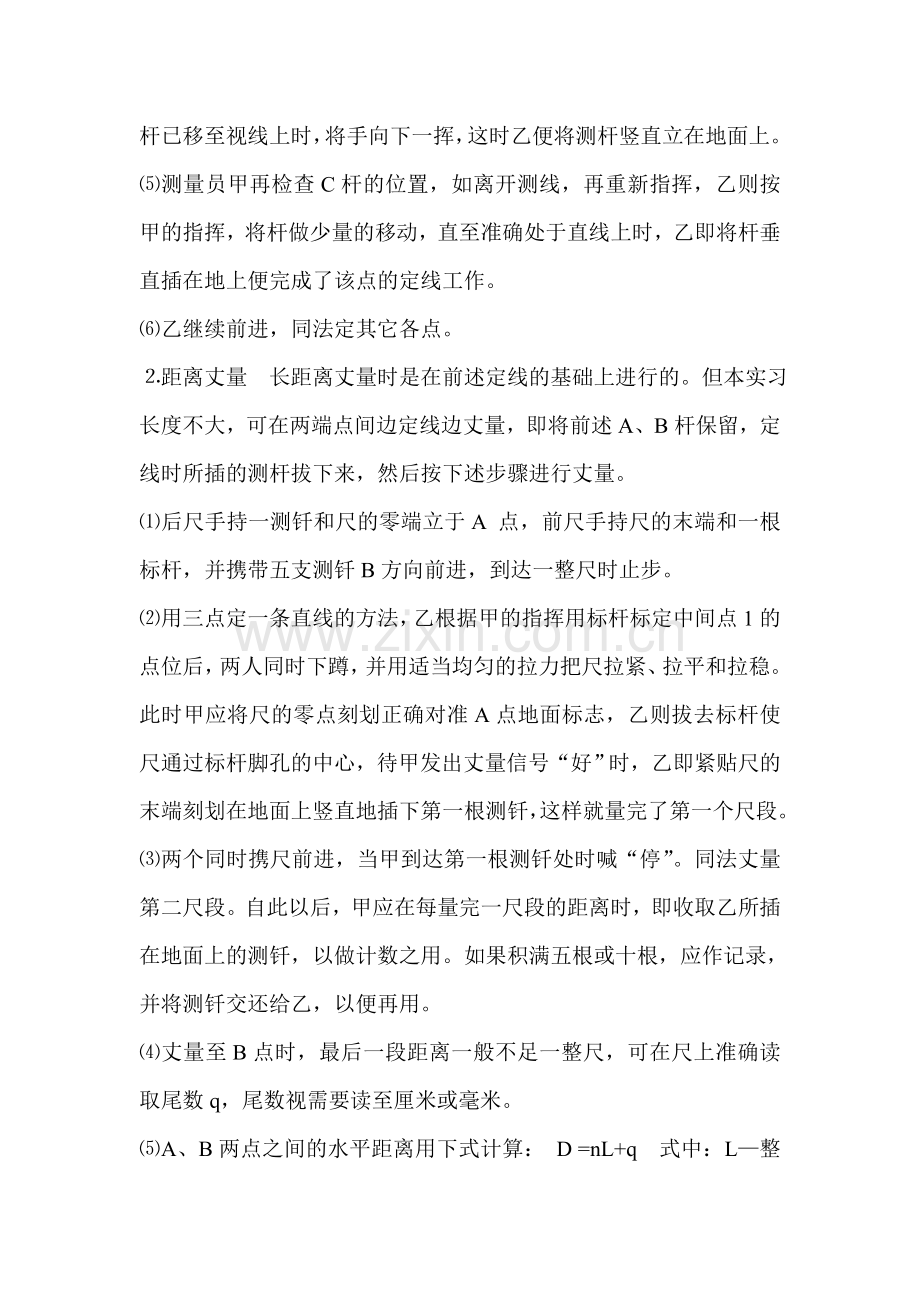

⑷测量员甲通过A、B杆的同一侧边缘，查C杆是否在视线上，如不在，则以手势左或右（切记不可来回摆动）指挥其移动，待甲看到乙杆已移至视线上时，将手向下一挥，这时乙便将测杆竖直立在地面上。
⑸测量员甲再检查C杆的位置，如离开测线，再重新指挥，乙则按甲的指挥，将杆做少量的移动，直至准确处于直线上时，乙即将杆垂直插在地上便完成了该点的定线工作。
⑹乙继续前进，同法定其它各点。
⒉距离丈量 长距离丈量时是在前述定线的基础上进行的。但本实习长度不大，可在两端点间边定线边丈量，即将前述A、B杆保留，定线时所插的测杆拔下来，然后按下述步骤进行丈量。
⑴后尺手持一测钎和尺的零端立于A 点，前尺手持尺的末端和一根标杆，并携带五支测钎B方向前进，到达一整尺时止步。
⑵用三点定一条直线的方法，乙根据甲的指挥用标杆标定中间点1的点位后，两人同时下蹲，并用适当均匀的拉力把尺拉紧、拉平和拉稳。此时甲应将尺的零点刻划正确对准A点地面标志，乙则拔去标杆使尺通过标杆脚孔的中心，待甲发出丈量信号“好”时，乙即紧贴尺的末端刻划在地面上竖直地插下第一根测钎，这样就量完了第一个尺段。
⑶两个同时携尺前进，当甲到达第一根测钎处时喊“停”。同法丈量第二尺段。自此以后，甲应在每量完一尺段的距离时，即收取乙所插在地面上的测钎，以做计数之用。如果积满五根或十根，应作记录，并将测钎交还给乙，以便再用。
⑷丈量至B点时，最后一段距离一般不足一整尺，可在尺上准确读取尾数q，尾数视需要读至厘米或毫米。
⑸A、B两点之间的水平距离用下式计算： D =nL+q 式中：L—整尺长度
n—测钎数，即所量整尺的尺段数； q—不足整尺的零段长。
（二）罗盘仪的使用
⑴安置仪器：首先将三脚架支开安放在欲测直线的一个端点上，移动整个三数脚架或个别的架腿，使垂球的尖端对准测站中心（称为对中）。误差一般要求不超过1-2cm，然后将仪器安置于架头上，稍松球臼螺旋，用双手轻轻扳动罗盒，使两水准器的气泡同时居中后，拧紧球臼螺旋，罗盘盒即成水平位置，称为整平。
⑵瞄准：瞄准前先把磁针松开，然后将望远镜制动螺旋和水平制动螺旋松开，转动仪器利用照门和准星大致瞄准目标，拧紧水平制动螺旋及望远镜，制动螺旋，旋转目镜使十字丝清晰，旋转对光螺旋使物像清晰。再稍动水平制动螺旋，左右微动罗盘盒，使十字丝交点正对目标中心，最后拧紧水平制动螺旋。
⑶读数：顺着静止的磁针，沿注记增大方向，读出磁针北端（不绕铜线的一端）所指的读数，即得所测直线的磁方位角如果度盘上0°位于物镜端180°位于目镜端，应根据磁针北端读数。反之，应根据磁针南端读数。
（三）罗盘导线测量
1.导线点的选定
⑴在便于安置仪器和量距，同时没有局部引力（钢铁构造物，高压线，电动机等影响磁针方向的物质）的地方选定4—5个点，以木桩进行标志，按反时针方向编号。
⑵相邻导线点间要互相通视。
⑶导线边长以50—60米为宜（便于实习），各边边长最好近似相等。 2．测角
⑴在导线起点它、安置罗盘仪，对中整平后瞄准终点，测出终3边的反方位角记入记录终了边反方位角栏内。
⑵瞄准2点测出1—2边的正方位角，记入1—2边正方位角栏内。
⑶移仪器于2点，测出1—2边的反方位角和2—3边的正方位角，记入记录相应栏内，并检查1—2边的正反方位角之差不应超过180°±30〞，如超限需检查并重测1—2边的正反方位角，直至在限差范围内为止。
⑷按同样方法测出所有边的正反方位角，并经检查合乎要求后，按下式计算平均方位角： 反方位角＜180°“+”，反之“－”
3．量距 用卷尺往返丈量各边的距离，精度不低于1/200。在斜坡上一般采用平量法，陡坡量斜距时，需测出导线边的竖角。
4．绘图和平差
⑴准备一张8开图纸（或厘米方格纸）、比例尺、三角板和分度器。
⑵以任一小比例尺，在非正式的图纸上，按平均方位角绘一略图，以了解测区的形状。
⑶参照略图在正式图纸上确定起点的位置和起始边在图纸上的方向，以使图形在图纸的大致中央。
⑷通过1点画一南北线（磁子午线），用分度器，按1—2边的平均方位角确定1—2边的方向线，在该方向线上根据平均长，按绘图比例尺（1/300或1/400）缩小，定2点在图上的位置。
⑸用推平行线的方法，通过2点作南北线，按2—3边的平均方位角及平均边长，同法确定3点在图上的位置，依同法绘制各点直至再绘出起点1′的位置为止。
⑹如1′与1点不重合，则产生了闭合差，用比例尺量1′--1在地上（实际）距离（绝对闭合差），计算导线的精度：
⑺如精度在容许范围内时，则按图解平差的方法进行图上平差。如精度超限需检查绘图和记录的错误，必要时进行外业返工。
⑻进行图解平差时，首先在闭差三角形上求出各点的累积和改正线段，再通过图上已画出的各点作闭差的平行线，在各平行线上，按相应改正线段的长度，定出改正后的导线位置，连接改正后的各点，得导线的闭合图形。
四、注意事项
1注意钢尺零刻线及终端刻线的位置，以及米、分米之注记特点以防读错。
2钢尺应抬平，拉力应力求均匀。在斜坡或坑洼不平地带，则利用测杆或垂球将尺的端点投在地面上以直接丈量水平距离。
3每一尺段端点的定线要准确，使钢尺在直线内丈量。
4导线点勿选在高压线、钢铁构造物，变压器等附近。以避免局部引力。
5罗盘仪在每个导线点上对中整平后，不要忘记放松磁钉，并轻敲玻璃盖，以防磁针粘在玻璃盖上并注意磁针转动是否灵活。
6用望远镜瞄准目标时，须首先旋转目镜调清十字丝，通过望远镜上方的准星大致瞄准目标；用对光螺旋调清物象，微微转动望远镜，使十字丝交点正对目标中心，然后固定竖轴。
7注意度盘的刻度注记是按反时针方向增加，读数应反时针，由少向多的注记方向读取。读数时顺磁针方向在磁针北端（不缠铜丝的一端）读数。
