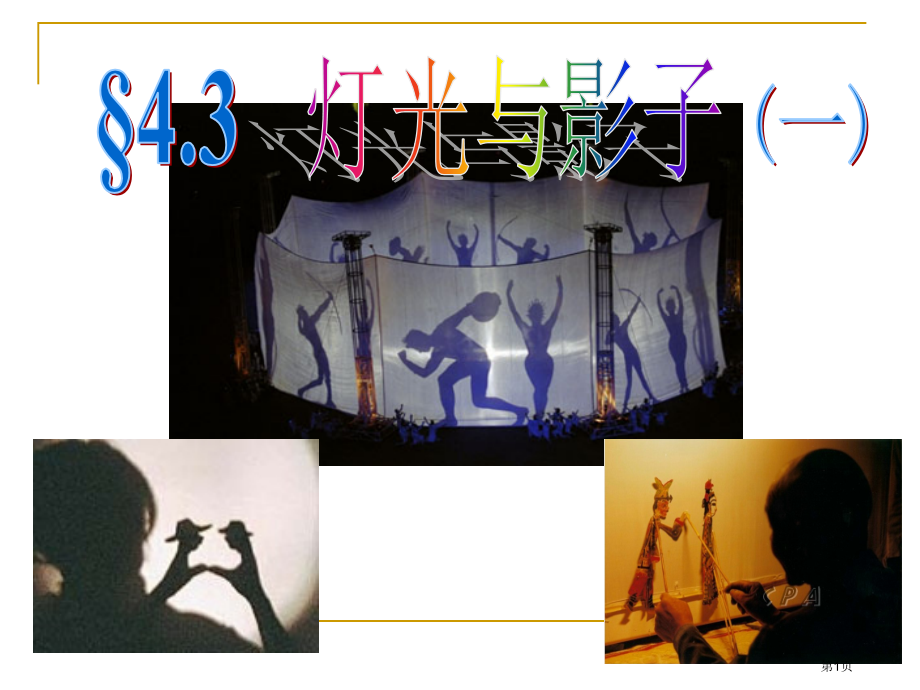

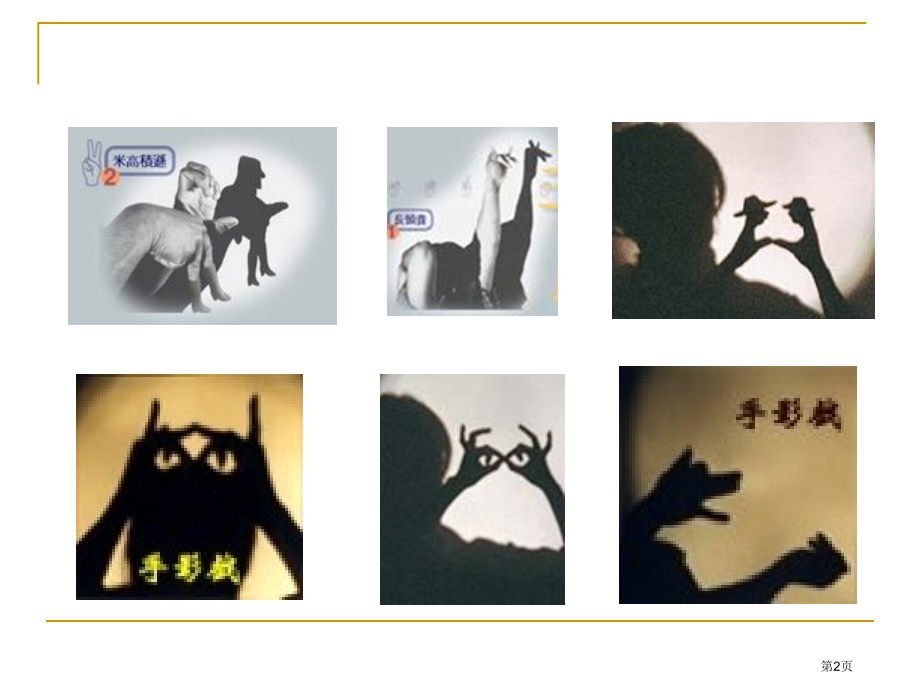

1、单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,灯光与影子,4.3,(一),第1页,第2页,第3页,第4页,第5页,第6页,做一做,取一些长短不等小棒及三角形、矩形纸片，用手电筒去照射这些小棒和纸片.,固定手电筒，改变小棒或纸片摆放位置和方向，它们影子分别发生了什么改变？,固定小棒和纸片，改变手电筒摆放位置和方向，它们影子发生了什么改变？,小结：,手电筒与物体，改变其中一个位置和 方向，影子都会发生改变.,第7页,探照灯、手电筒、路灯和台灯光线能够看成是从,一点,出发，,像这么光线所形成投影称为,中心投影,（,central projection,）.,
2、第8页,请画出图中双胞胎姐妹在路灯下影子,小结：,发光点、物体上点及其影子上对应点,在一 条直线上,第9页,例,确定图中路灯灯泡所在位置.,解：过一根木杆顶端及其影子顶端作一条直线；,o,再过另一根木杆顶端及其影子顶端作一条直线，两线相交于点O.,点O就是路灯灯泡所在位置.,小结：,过物体上点以及它们影子上对应点直线都过光源.,第10页,一天晚饭后，姐姐小丽带着弟弟小刚出去散步，经过一盏路灯时，小刚突然高兴地对姐姐说：“我踩到你脑袋了”。你能确定小刚此时所站位置吗？,E,D,小试牛刀,A,F,C,B,2.,假如此时小刚影子与姐姐小丽影子一样长，你能在图中画出表示小刚身高线段吗？,第11页,想一
3、想,下面两幅图分别是两棵小树在同一时刻影子.你能判断出哪幅图是灯光下形成，哪幅图是太阳光下形成吗？,两光线相交于一点，所以它们是灯光下形成.,两条光线是平行，所以它们是太阳光下形成.,第12页,假如两棵小树影子方向相同，能判断它们是平行投影吗？与同伴进行交流,假如两棵小树影子方向相反，能判断它们是中心投影吗？与同伴进行交流,假如两棵小树影子方向相同，且树高与影长不成百分比，能判断它们是中心投影吗？与同伴进行交流,第13页,小 结,怎样正确区分中心投影和平行投影,？,2.有些人说，在同一路灯下，假如甲物体比乙物体影子长，那么就说明甲物体比乙物体高.你认为这种说法正确吗？,小东在,一路灯下,行走，
4、他影长怎样改变？,小东在阳光照耀道路上行走，他影长怎样改变？,第14页,A,B,C,D,E,F,M,N,同一时刻，两根木棒影子如图，请画出图中另一根木棒影子与同伴进行交流,P,Q,第15页,如图中间是一盏路灯，周围有一圈栏杆，图是其两幅俯视图（图中只画出了部分情形），其中一幅是白天阳光下俯视图，另一幅是晚上这盏路灯下俯视图，你认为哪个是其白天俯视图？哪个是其晚上俯视图？,第16页,某企业外墙壁贴是反光玻璃，晚上两根木棒影子如图,（短木棒影子是玻璃反光形成），,请确定图中路灯灯泡所在位置.,大显身手,第17页,作 业,1书本131页 习题4.4 第1题，第2题；,2评价手册76页80页,第18页
5、,在以下各图中，两根木棒,影子是,在同一时刻,、一盏灯下形成中心投影吗？,第19页,在以下各图中，两根木棒影子是在同一时刻、一盏灯下形成中心投影吗？,第20页,如图影子是在太阳光下形成还是在灯光下形成？画出同一时刻旗杆影子(用线段表示).,由画图知，两条光线是平行光线，所以是太阳光下形成,.,过旗杆顶端画直线与一条光线平行，与两树底端所在直线交于一点，旗杆底端到交点线段就是旗杆影子.,第21页,如图是两棵小树在同一时刻影子.请在图中画出形成树影光线.它们是太阳光线还是灯光光线？,作法：,过大树顶端及其影子顶端作一条直线；,再过小树顶端及其影子顶端作一条直线，两线相交于一点.,由作法知两光线相交于一点，所以它们是灯光光线.,第22页,第23页,
