平板电脑全志方案固件修改工具2.0.6版操作指引.doc

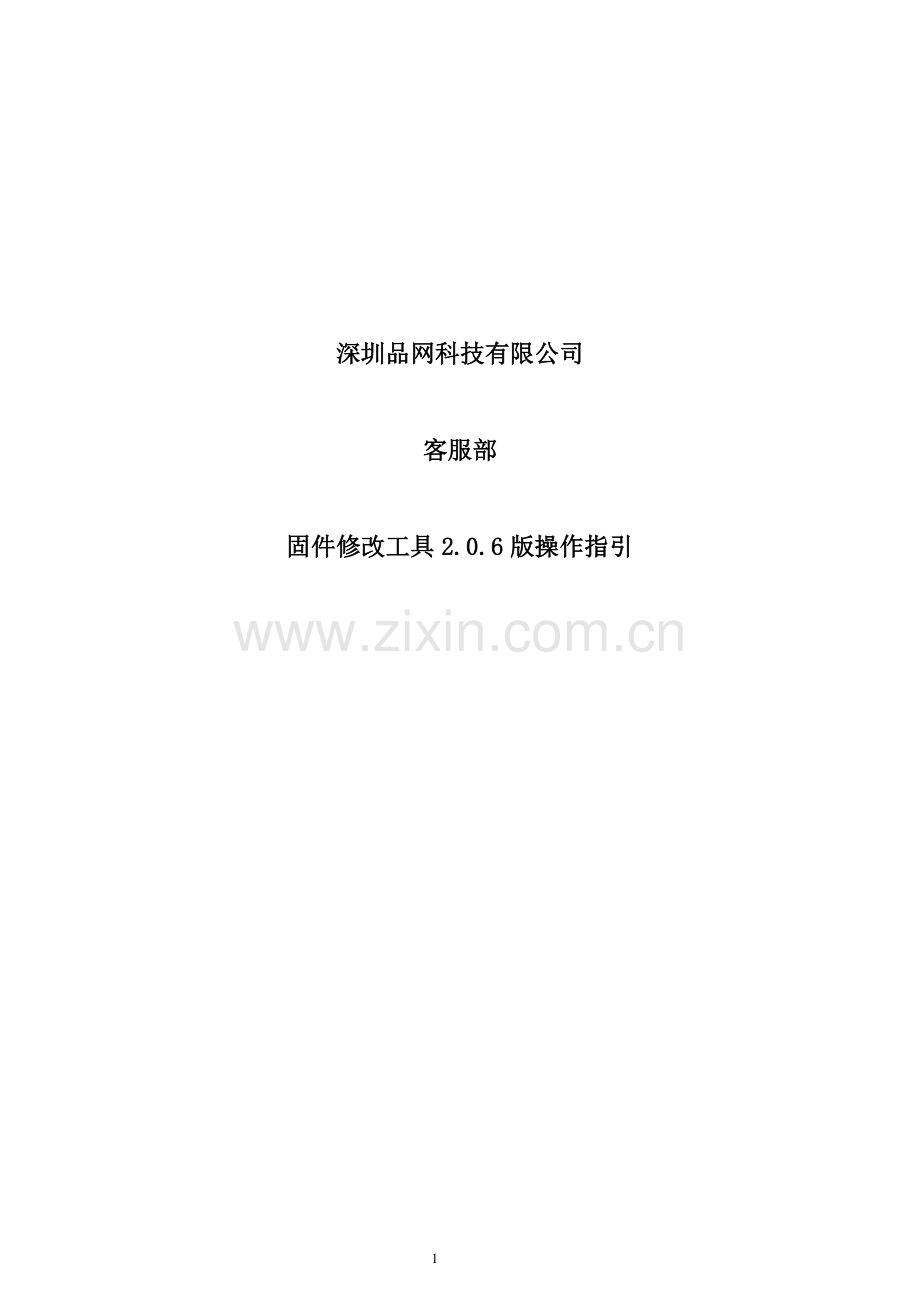

深圳品网科技有限公司

客服部

固件修改工具2.0.6版操作指引

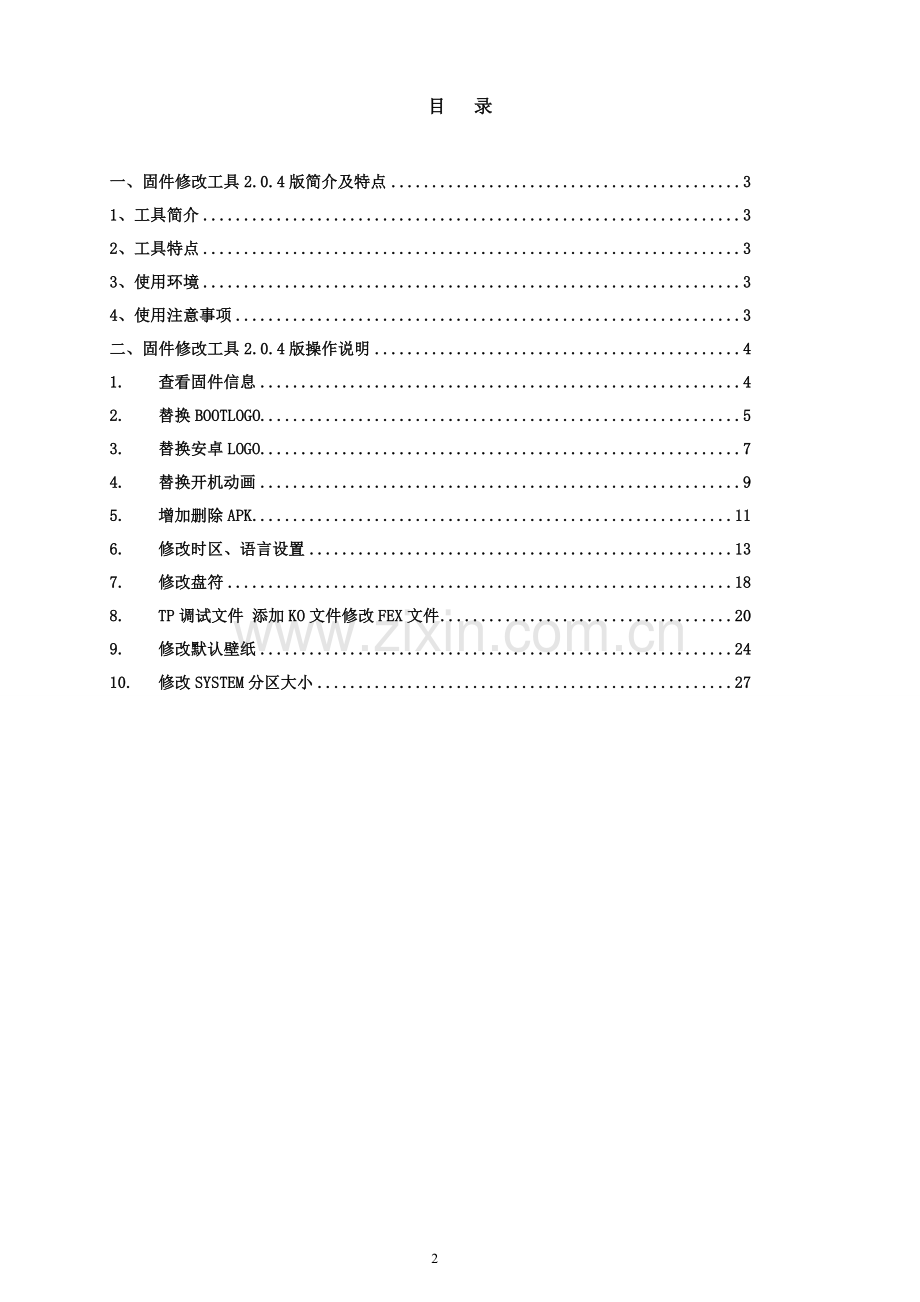

目 录

一、固件修改工具2.0.4版简介及特点 3
1、工具简介 3
2、工具特点 3
3、使用环境 3
4、使用注意事项 3
二、固件修改工具2.0.4版操作说明 4
1. 查看固件信息 4
2. 替换BOOTLOGO 5
3. 替换安卓LOGO 7
4. 替换开机动画 9
5. 增加删除APK 11
6. 修改时区、语言设置 13
7. 修改盘符 18
8. TP调试文件 添加KO文件修改FEX文件 20
9. 修改默认壁纸 24
10. 修改SYSTEM分区大小 27

一、固件修改工具2.0.4版简介及特点
1、工具简介
DragonFaceV2.0.4是一款界面简洁、功能强大的android固件修改工具。工具的目的在于降低开发门槛，提高开发效率，开发人员可以 在没有android开发环境下进行ROM定制。

2、工具特点
Ø 支持系统克隆功能，做到所见即所得；
Ø 支持解压system分区、boot分区、bootloader分区到本地，方便开发人员修改；
Ø 支持打包demo数据到固件，使用量产工具升级时自动把demo 数据打包到sdcard分区中；

3、使用环境

4、使用注意事项
Ø 使用Clone功能需留意：
1）通过手动安装上去的APK，请确认不是安装在sdcard上，不然clone不上。安装到sdcard的APK可以通过设置→应用程序→sd卡→移至平板电脑解决
2）Clone功能只保证对本方案的固件使用正常，对别方案进行克隆不保证clone功能正常！
Ø 充电图片和bootlogo图片请使用32位(ARGB)的bmp图。
Ø 由于第一次烧固件进小机之后，需要进行data区备份，备份操作可能耗时较久，测试时请不要烧固件之后立刻进行recovery恢复，最好等待几分钟时间(耗时时间与data区的内容成正比)。
Ø 生成的固件包不能超过2G。
二、固件修改工具2.0.4版操作说明
1. 查看固件信息

2. 替换BootLogo

Ø 开机logo格式要求：
1) logo：32位 bmp格式；
2) 内核图片的大小必须小于或者等于TP分辨率大小。

3. 替换安卓LOGO
Ø 生成rle文件

Ø Android静态logo（第二屏LOGO）图片要求：
1. logo：24位 bmp格式
2. 通过LogoGen工具将其转换为rle格式的文件。

各尺寸屏对应logo图片规格

屏规格
图片规格
图片格式
4.3寸
480*272
bmp
7寸
800*480
bmp
8寸
800*600
bmp
9寸
800*480
bmp
9.7寸
1024*768
bmp
10.1寸
1024*600
bmp

4. 替换开机动画
Ø bootanimation.zip文件的制作步骤:
1) 将客户提供的图片放在制定part0文件夹下，修改图片名为，一段连续的数字(如图所示)：

2) 制作desc.txt文件，对动画进行控制：

3) 压缩part0图片文件夹以及desc.txt文件：压缩时，必须选择zip格式，且压缩模式为存贮，文件名必须为bootanimation.zip（范例为：bootanimation）;

4) 添加开机动画：

5. 增加删除APK

l 添加带lib库apk的方法

l 将apk添加进入路径X:\DragonFace_V207_20130606\fsop\system\preinstall文件夹中，加入的apk用户可以删除。

6. 修改时区、语言设置

Ø 修改默认时区：

时区对照表
Time zone
时区
Time zone location
时区位置
Pacific/Majuro
太平洋/马朱罗
Marshall Islands
马绍尔群岛
Pacific/Midway
太平洋/中途岛
Midway Island
中途岛
Pacific/Honolulu
太平洋/檀香山
Hawaii
夏威夷
America/Anchorage
美国/安克雷奇
Alaska
阿拉斯加州
America/Los_Angeles
美国/洛杉矶
Pacific Time
太平洋时间
America/Tijuana
美国/蒂华纳
Tijuana
蒂华纳
America/Phoenix
美洲/菲尼克斯
Arizona
亚利桑那
America/Chihuahua
美洲/奇瓦瓦
Chihuahua
奇瓦瓦
America/Denver
美洲/丹佛
Mountain Time
山地时间
America/Costa_Rica
美国/哥斯达黎加
Central America
中美洲
America/Chicago
美国/芝加哥
Central Time
美国中部时间
America/Mexico_City
美国/墨西哥城
Mexico City
墨西哥城
America/Regina
美国/里贾纳
Saskatchewan
萨斯喀彻温省
America/Bogota
美国/波哥大
Bogota
波哥大
America/New_York
美国/纽约
Eastern Time
东部时间
America/Caracas
美洲/加拉加斯
Venezuela
委内瑞拉
America/Barbados
美洲/巴巴多斯
Atlantic Time (Barbados)
大西洋时间（巴巴多斯）
America/Halifax
美国/哈利法克斯
Atlantic Time (Canada)
大西洋时间（加拿大）
America/Manaus
美洲/马瑙斯
Manaus
马瑙斯
America/Santiago
美国/圣地亚哥
Santiago
圣地亚哥
America/St_Johns
美洲/圣约翰
Newfoundland
纽芬兰
America/Sao_Paulo
美国/圣保罗
Brasilia
巴西利亚
America/Argentina/Buenos_Aires
美洲/阿根廷/布宜诺斯艾利斯
Buenos Aires
布宜诺斯艾利斯
America/Godthab
美国/哥特哈布的
Greenland
格陵兰
America/Montevideo
美国/蒙得维的亚
Montevideo
蒙得维的亚
Atlantic/South_Georgia
大西洋/南乔治亚
Mid-Atlantic
大西洋中部
Atlantic/Azores
大西洋/亚速尔群岛
Azores
亚速尔群岛
Atlantic/Cape_Verde
大西洋/佛得角
Cape Verde Islands
佛得角群岛
Africa/Casablanca
非洲/卡萨布兰卡
Casablanca
卡萨布兰卡
Europe/London
欧洲/伦敦
London, Dublin
伦敦，都柏林
Europe/Amsterdam
欧洲/阿姆斯特丹
Amsterdam, Berlin
阿姆斯特丹，柏林
Europe/Belgrade
欧洲/贝尔格莱德
Belgrade
贝尔格莱德
Europe/Brussels
欧洲/布鲁塞尔
Brussels
布鲁塞尔
Europe/Sarajevo
欧洲/萨拉热窝
Sarajevo
萨拉热窝
Africa/Windhoek
非洲/温得和克
Windhoek
温得和克
Africa/Brazzaville
非洲/布拉柴维尔
W. Africa Time
W.非洲时间
Asia/Amman
亚洲/安曼
Amman, Jordan
约旦安曼
Europe/Athens
欧洲/雅典
Athens, Istanbul
雅典，伊斯坦布尔
Asia/Beirut
亚洲/贝鲁特
Beirut, Lebanon
贝鲁特，黎巴嫩
Africa/Cairo
非洲/开罗
Cairo
开罗
Europe/Helsinki
欧洲/赫尔辛基
Helsinki
赫尔辛基
Asia/Jerusalem
亚洲/耶路撒冷
Jerusalem
耶路撒冷
Europe/Minsk
欧洲/明斯克
Minsk
明斯克
Africa/Harare
非洲/哈拉雷
Harare
哈拉雷
Asia/Baghdad
亚洲/巴格达
Baghdad
巴格达
Europe/Moscow
欧洲/莫斯科
Moscow
莫斯科
Asia/Kuwait
亚洲/科威特
Kuwait
科威特
Africa/Nairobi
非洲/内罗毕举行的
Nairobi
内罗毕
Asia/Tehran
亚洲/德黑兰
Tehran
德黑兰
Asia/Baku
亚洲/巴库
Baku
巴库
Asia/Tbilisi
亚洲/第比利斯
Tbilisi
第比利斯
Asia/Yerevan
亚洲/埃里温
Yerevan
埃里温
Asia/Dubai
亚洲/迪拜
Dubai
迪拜
Asia/Kabul
亚洲/喀布尔
Kabul
喀布尔
Asia/Karachi
亚洲/卡拉奇
Islamabad, Karachi
伊斯兰堡，卡拉奇
Asia/Oral
亚洲/乌拉尔
Ural'sk
乌拉尔
Asia/Yekaterinburg
亚洲/叶卡捷琳堡
Yekaterinburg
叶卡捷琳堡
Asia/Calcutta
亚洲/加尔各答（印度）的
Kolkata
加尔各答
Asia/Colombo
亚洲/科伦坡
Sri Lanka
斯里兰卡
Asia/Katmandu
亚洲/加德满都
Kathmandu
加德满都
Asia/Almaty
亚洲/阿拉木图
Astana
阿斯塔纳
Asia/Rangoon
亚洲/仰光
Yangon
仰光
Asia/Krasnoyarsk
亚洲/克拉斯诺亚尔斯克
Krasnoyarsk
克拉斯诺亚尔斯克
Asia/Bangkok
亚洲/曼谷
Bangkok
曼谷
Asia/Shanghai
亚洲/上海
Beijing
北京
Asia/Hong_Kong
亚洲/香港
Hong Kong
香港
Asia/Irkutsk
亚洲/伊尔库茨克
Irkutsk
伊尔库茨克
Asia/Kuala_Lumpur
亚洲/吉隆坡
Kuala Lumpur
吉隆坡
Australia/Perth
澳大利亚/珀斯
Perth
珀斯
Asia/Taipei
亚洲/台北
Taipei
台北
Asia/Seoul
亚洲/汉城
Seoul
汉城
Asia/Tokyo
亚洲/东京
Tokyo, Osaka
东京，大阪
Asia/Yakutsk
亚洲/雅库茨克
Yakutsk
雅库茨克
Australia/Adelaide
澳大利亚/阿德莱德
Adelaide
阿德莱德
Australia/Darwin
澳大利亚/达尔文
Darwin
达尔文
Australia/Brisbane
澳大利亚/布里斯班
Brisbane
布里斯班
Australia/Hobart
澳大利亚/霍巴特
Hobart
霍巴特
Australia/Sydney
澳大利亚/悉尼
Sydney, Canberra
悉尼，堪培拉
Asia/Vladivostok
亚洲/符拉迪沃斯托克
Vladivostok
符拉迪沃斯托克
Pacific/Guam
太平洋/关岛
Guam
关岛
Asia/Magadan
亚洲/马加丹
Magadan
马加丹
Pacific/Auckland
太平洋/奥克兰
Auckland
奥克兰
Pacific/Fiji
太平洋/斐济
Fiji
斐
Pacific/Tongatapu
太平洋/汤加塔布
Tonga
汤加

Ø 修改默认语言：

各国语言对照表
序列号
语言(中文名)
语言(英文名)
语言(简化)
国家(简化)
1
阿拉伯(埃及)
Arabic(Egypt)
ar
EG
2
阿拉伯(以色列)
Arabic(Israel)
ar
IL
3
保加利亚语
Bulgarian
bg
BG
4
加泰罗尼亚语
Catalan
ca
ES
5
克罗地亚语
Croatian
hr
HR
6
捷克语
Czech
cs
CZ
7
丹麦语
Danish
da
DK
8
荷兰语(比利时)
Dutch(Belgium)
nl
BE
9
荷兰语(荷兰)
Dutch (Netherlands)
nl
NL
10
英语(澳大利亚)
English(Australia)
en
AU
11
英语(加拿大)
English (Canada)
en
CA
12
英语(印度)
English (India)
en
IN
13
英语(爱尔兰)
English (Ireland)
en
IE
14
英语(新西兰)
English (New Zealand)
en
NZ
15
英语(新加坡)
English (Singapore)
en
SG
16
英语(南非)
English (South Africa)
en
ZA
17
英语(大不列颠)
English (United Kingdom)
en
GB
18
英语(美国北美洲)
English (United States)
en
US
19
西班牙(西班牙)
Espanol( Espana)
es
ES
20
西班牙(墨西哥合众国)
Espanol(Estados Unidos)
es
US
21
芬兰语
Finnish
fi
FI
22
法文(比利时)
French(Belgium)
fr
BE
23
法文(加拿大)
French (Canada)
fr
CA
24
法文(法兰西)
French(France)
fr
FR
25
法文(瑞士)
French (Switzerland)
fr
CH
26
德语(奥地利)
German(Austria)
de
AT
27
德语(德国)
German(Germany)
de
DE
28
德语(列支敦士登)
German(Liechtenstein)
de
LI
29
德语(瑞士)
German(Switzerland)
de
CH
30
希腊语
Greek
el
GR
31
希伯来语
Hebrew
he
IL
32
北印度语
Hindi
hi
IN
33
匈牙利语
Hungarian
hu
HU
34
印度尼西亚语
Indonesian
id
ID
35
意大利语(意大利)
Italian(Italy)
it
IT
36
意大利语(瑞士)
Italian(Switzerland)
it
CH
37
日语
Japanese
ja
JA
38
朝鲜语
Korean
ko
KR
39
拉脱维亚语
Latvian
lv
LV
40
立陶宛语
Lithuanian
lt
LT
41
挪威语
Norwegian Bokmal
nb
NO
42
波兰语
Polish
pl
PL
43
葡萄牙语(巴西)
Portuguese(Brazil)
pt
BR
44
葡萄牙语(葡萄牙)
Portuguese(Portugal)
pt
PT
45
罗马尼亚语
Romanian
ro
RO
46
俄语
Russian
ru
RU
47
塞尔维亚语
Serbian
sr
SR
48
斯洛伐克语
Slovak
sk
SK
49
斯洛文尼亚语
Slovenian
sl
SI
50
瑞典语
Swedish
sv
SE
51
菲律宾语
Tagalog
tl
PH
52
泰国语
Thai
th
TH
53
土耳其语
Turkish
tr
TR
54
乌克兰语
Ukrainian
uk
UA
55
越南语
Vietnamese
vi
VN
56
中文(简体)
Chinese( Simplified form)
zh
CN
57
中文(繁体)
Chinese( Tri Chinese )
zh
TW
58
波斯
Farsi
fa
FA
59
印尼

in
IN
60
菲律宾

tl
TL

7. 修改盘符

8. TP调试文件 添加ko文件修改fex文件
² 添加ko文件方法
Ø 加载固件

Ø 查找固件文件

Ø 添加ko文件
路径：D:\DragonFace_V207_20130606\fsop\system\vendor\modules

² 修改fex文件
Ø 查找fex文件目录
在地址栏输入%temp%，回车进入如下界面，查找打开sysconfig.lhs文件

Ø 修改sysconfig1.lhs文件

Ø 修改fex内容
在[ctp_para]下添加ctp_gslX680_OGS=1

Ø 添加ko文件和修改fex文件之后，保持固件版本

9. 修改默认壁纸
² A2O修改默认壁纸

² A31S修改默认壁纸

注意：A13添加修改壁纸与A31S类似。

10. 修改system分区大小
在地址栏输入%temp%，回车进入如下界面，查找打开sysconfig.lhs文件

修改system分区大小

修改system分区大小，分区大小计算公式：size=A*1024*2，A表示system的大小，公式所得size填写入sysconfig.lhs文件内，保存新版本固件。这样新固件system分区就被修改成相应的大小。
