高压断路器的主要技术参数.doc

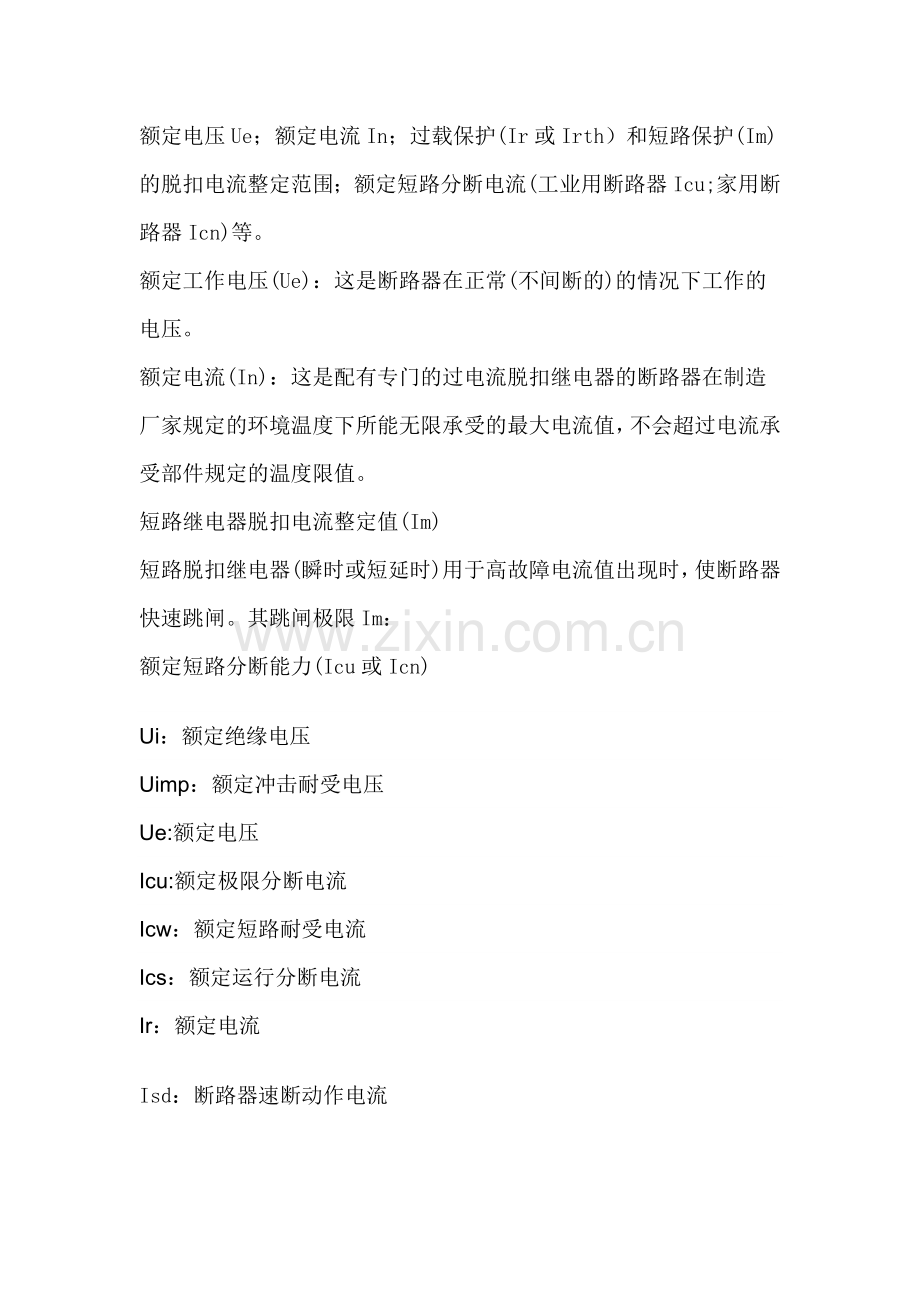

额定电压Ue；额定电流In；过载保护(Ir或Irth）和短路保护(Im)的脱扣电流整定范围；额定短路分断电流(工业用断路器Icu;家用断路器Icn)等。
额定工作电压(Ue)：这是断路器在正常(不间断的)的情况下工作的电压。
额定电流(In)：这是配有专门的过电流脱扣继电器的断路器在制造厂家规定的环境温度下所能无限承受的最大电流值，不会超过电流承受部件规定的温度限值。
短路继电器脱扣电流整定值(Im)
短路脱扣继电器(瞬时或短延时)用于高故障电流值出现时，使断路器快速跳闸。其跳闸极限Im：
额定短路分断能力(Icu或Icn)
Ui：额定绝缘电压
Uimp：额定冲击耐受电压
Ue:额定电压
Icu:额定极限分断电流
Icw：额定短路耐受电流
Ics：额定运行分断电流
Ir：额定电流
Isd：断路器速断动作电流
断路器的额定短路分断电流是断路器能够分断而不被损害的最高(预期的)电流值。标准中提供的电流值为故障电流交流分量的均方根值，计算标准值时直流暂态分量(总在最坏的情况短路下出现)假定为零。工业用断路器额定值(Icu)和家用断路器额定值(Icu)通常以kA均方根值的形式给出。
(1)过载长延时脱扣器的整定值Ir

过载长延时动作电流整定为导线允许载流量的0.8～1 倍，主要根据设计负载电流大小确定；导线允许载流量约为线路计算负荷电流的1.2倍。
(2)短路短延时脱扣器的整定值Isd
定时限短路脱扣器主要用于保证保护电器动作的选择性。
在线路中没有电动机负荷的条件下，Isd≥1.2Ijx，Ijx 为线路计算负荷电流。
为实现选择性保护，短路短延时脱扣器的整定值还应同时满足以下两个条件，Isd（上级开关短路短延时脱扣器的整定值）≥1.5 Isd（下级开关短路短延时脱扣器的整定值）Isd（上级开关短路短延时脱扣器的整定值）≥1.2 Ii（下级开关短路瞬时脱扣器的整定值）
短路脱扣器的整定时间通常有0.1(或0.2)、0.4、0.6、0.8s 等几种，根据需要确定。选择性低压断路器（非末级）上下级时间差不小于0.2s。
(3)短路瞬时脱扣器的整定值Ii
在线路中没有电动机负荷的条件下，Ii≥1.2 Ijx，Ijx 为线路计算负荷电流。
非选择性低压断路器（末级）瞬时脱扣器电流整定值，在大于回路正常工作时的尖峰电流条件下，尽可能整定得小一些。

为满足被保护线路各级间选择性要求，选择性低压断路器（非末级）瞬时脱扣器电流整定值应在满足动作灵敏性前提下，尽量整定大些，以免在故障电流很大时导致上下级均瞬时动作，破坏选择性。

如果非末级开关只有两段保护功能（过载长延时和短路瞬时），要通过短路瞬时脱扣器实现选择性保护功能，必须满足如下条件：

Ii（上级开关短路瞬时脱扣器的整定值）≥2.5 Ii（下级开关短路瞬时脱扣器的整定值）。

(1)额定电压Ue (标称电压)：它是表征断路器绝缘强度的参数，它是断路器长期工作的标准电压。为了适应电力系统工作的要求，断路器又规定了与各级额定电压相应的最高工作电压。对3—220KV各级，其最高工作电压较额定电压约高15%左右；对330KV及以上，最高工作电压较额定电压约高10%。断路器在最高工作电压下，应能长期可靠地工作。
　　（2）额定电流In：它是表征断路器通过长期电流能力的参数，即断路器允许连续长期通过的最大电流。
　　（3）额定开断电流Ics：它是表征断路器开断能力的参数。在额定电压下，断路器能保证可靠开断的最大电流，称为额定开断电流，其单位用断路器触头分离瞬间短路电流周期分量有效值的千安数表示。当断路器在低于其额定电压的电网中工作时，其开断电流可以增大。但受灭弧室机械强度的限制，开断电流有一最大值，称为极限开断电流。
　　（4）动稳定电流：它是表征断路器通过短时电流能力的参数，反映断路器承受短路电流电动力效应的能力。断路器在合闸状态下或关合瞬间，允许通过的电流最大峰值，称为电动稳定电流，又称为极限通过电流。断路器通过动稳定电流时，不能因电动力作用而损坏。
　　（5）关合电流：是表征断路器关合电流能力的参数。因为断路器在接通电路时，电路中可能预伏有短路故障，此时断路器将关合很大的短路电流。这样，一方面由于短路电流的电动力减弱了合闸的操作力，另一方面由于触头尚未接触前发生击穿而产生电弧，可能使触头熔焊，从而使断路器造成损伤。断路器能够可靠关合的电流最大峰值，称为额定关合电流。额定关合电流和动稳定电流在数值上是相等的，两者都等于额定开断电流的2.55倍。
　　（6）热稳定电流和热稳定电流的持续时间：执稳定电流也是表征断路器通过短时电流能力的参数，但它反映断路器承受短路电流热效应的能力。热稳定电流是指断路器处于合闸状态下，在一定的持续时间内，所允许通过电流的最大周期分量有效值，此时断路器不应因短时发热而损坏。国家标准规定：断路器的额定热稳定电流等于额定开断电流。额定热稳定电流的持续时间为2S，需要大于2S时，推荐4S。
　　（7）合闸时间与分闸时间：这是表征断路器操作性能的参数。各种不同类型的断路器的分、合闸时间不同，但都要求动作迅速。合闸时间是指从断路器操动机构合闸线圈接通到主触头接触这段时间，断路器的分闸时间包括固有分闸时间和熄弧时间两部分。固有分闸时间是指从操动机构分闸线圈接通到触头分离这段时间。熄弧时间是指从触头分离到各相电弧熄灭为止这段时间。所以，分闸时间也称为全分闸时间。
　　（8）操作循环：这也是表征断路器操作性能的指标。架空线路的短路故障大多是暂时性的，短路电流切断后，故障即迅速消失。因此，为了提高供电的可靠性和系统运行的稳定性，断路器应能承受一次或两次以上的关合、开断、或关合后立即开断的动作能力。此种按一定时间间隔进行多次分、合的操作称为操作循环。我国规定断路器的额定操作循环如下：
　　自动重合闸操作循环：分——t’——合分——t——合分
　　非自动重合闸操作循环：分——t——合分——t——合分
　　其中 分——表示分闸动作；
　　合分——表示合闸后立即分闸的动作；
　　t’——无电流间隔时间，即断路器断开故障电路，从电弧熄灭起到电路重新自动接通的时间，标准时间为0.3S或0.5S，也即重合闸动作时间。
　　t——为运行人员强送电时间，标准时间为180S
