CAD图纸幅面与标题栏

一、内容目录：
图纸幅面；图框格式；标题栏；图线字体；比例尺寸；标注基本要求与规则；表面粗造度；形位公差；基本作图方法；平面图形的分析与作图。

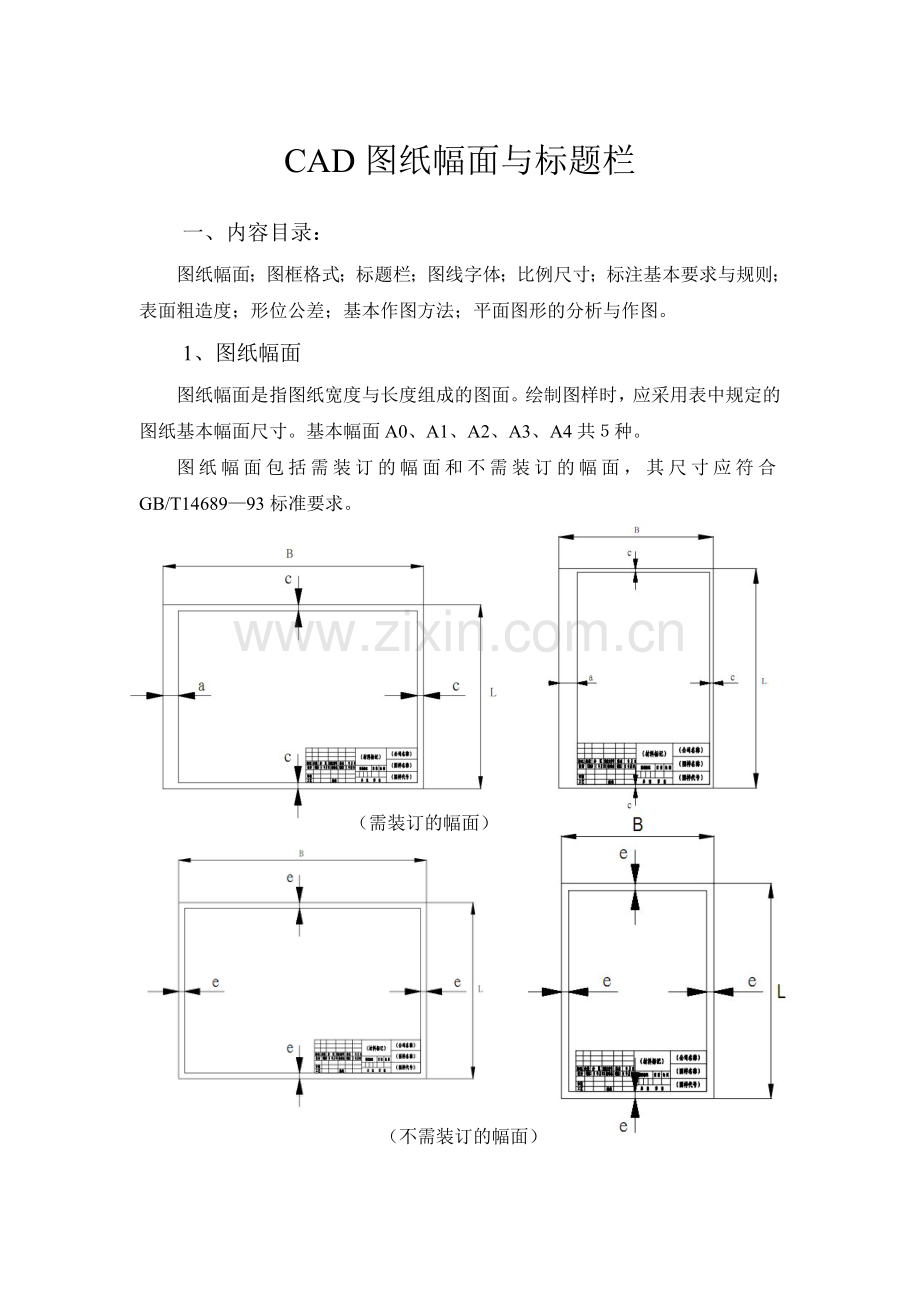

1、图纸幅面
图纸幅面是指图纸宽度与长度组成的图面。绘制图样时，应采用表中规定的图纸基本幅面尺寸。基本幅面A0、A1、A2、A3、A4共５种。
图纸幅面包括需装订的幅面和不需装订的幅面，其尺寸应符合GB/T14689—93标准要求。

（需装订的幅面）

（不需装订的幅面）

注：无论有装订边和无装订边，都应在图幅内画出图框，图框采用黑实线。
基本幅面及图框尺寸（单位mm）
幅面代号
A0
A1
A2
A3
A4
B×L
841×1189
594×841
420×594
297×420
210×297
A
25
C
10
5
e
20
10

图框格式：
一般采用A4竖装和A3横装。

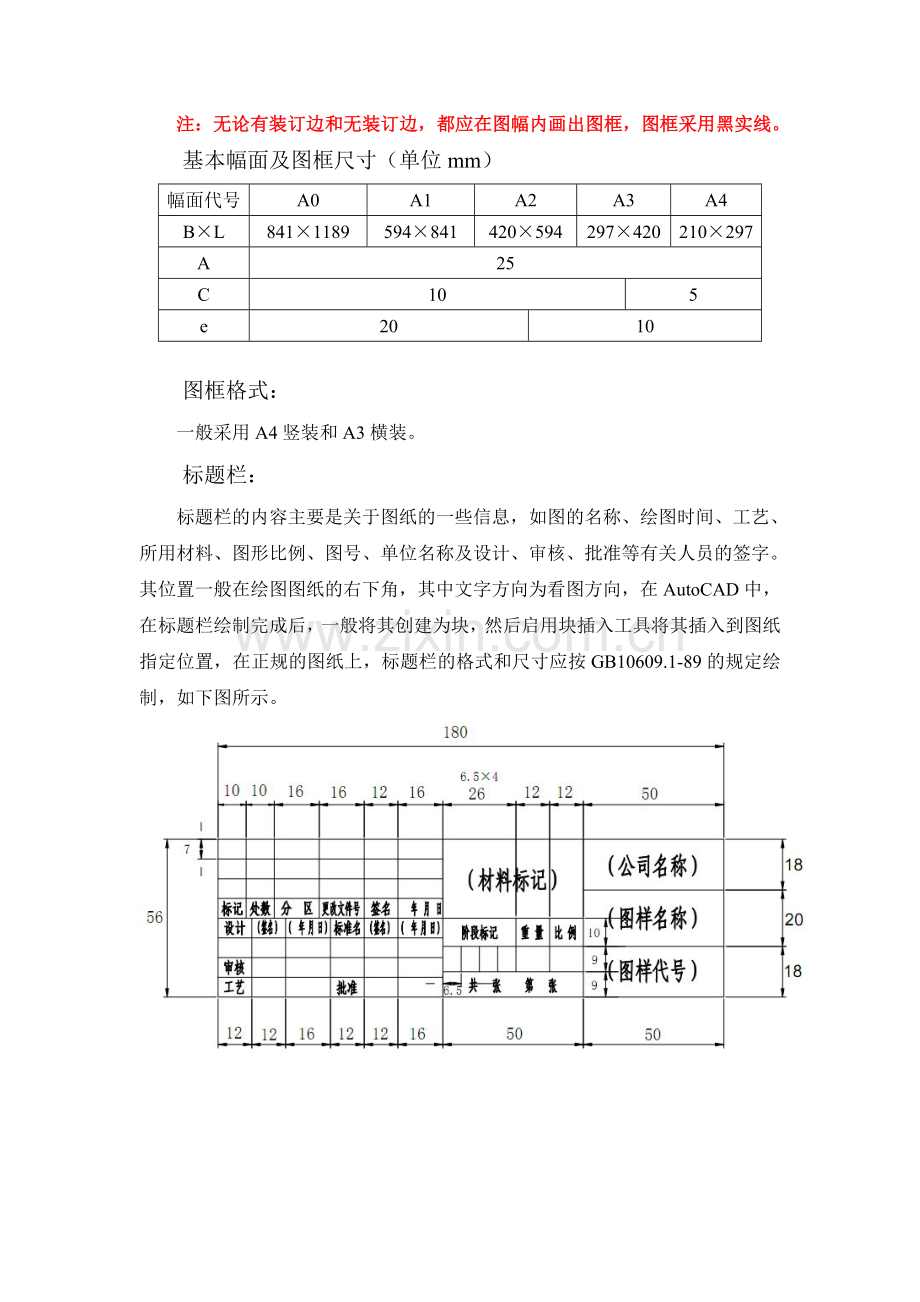

标题栏：
标题栏的内容主要是关于图纸的一些信息，如图的名称、绘图时间、工艺、所用材料、图形比例、图号、单位名称及设计、审核、批准等有关人员的签字。其位置一般在绘图图纸的右下角，其中文字方向为看图方向，在AutoCAD中，在标题栏绘制完成后，一般将其创建为块，然后启用块插入工具将其插入到图纸指定位置，在正规的图纸上，标题栏的格式和尺寸应按GB10609.1-89的规定绘制，如下图所示。

公差标注：
