ArcScene与3ds Max的结合

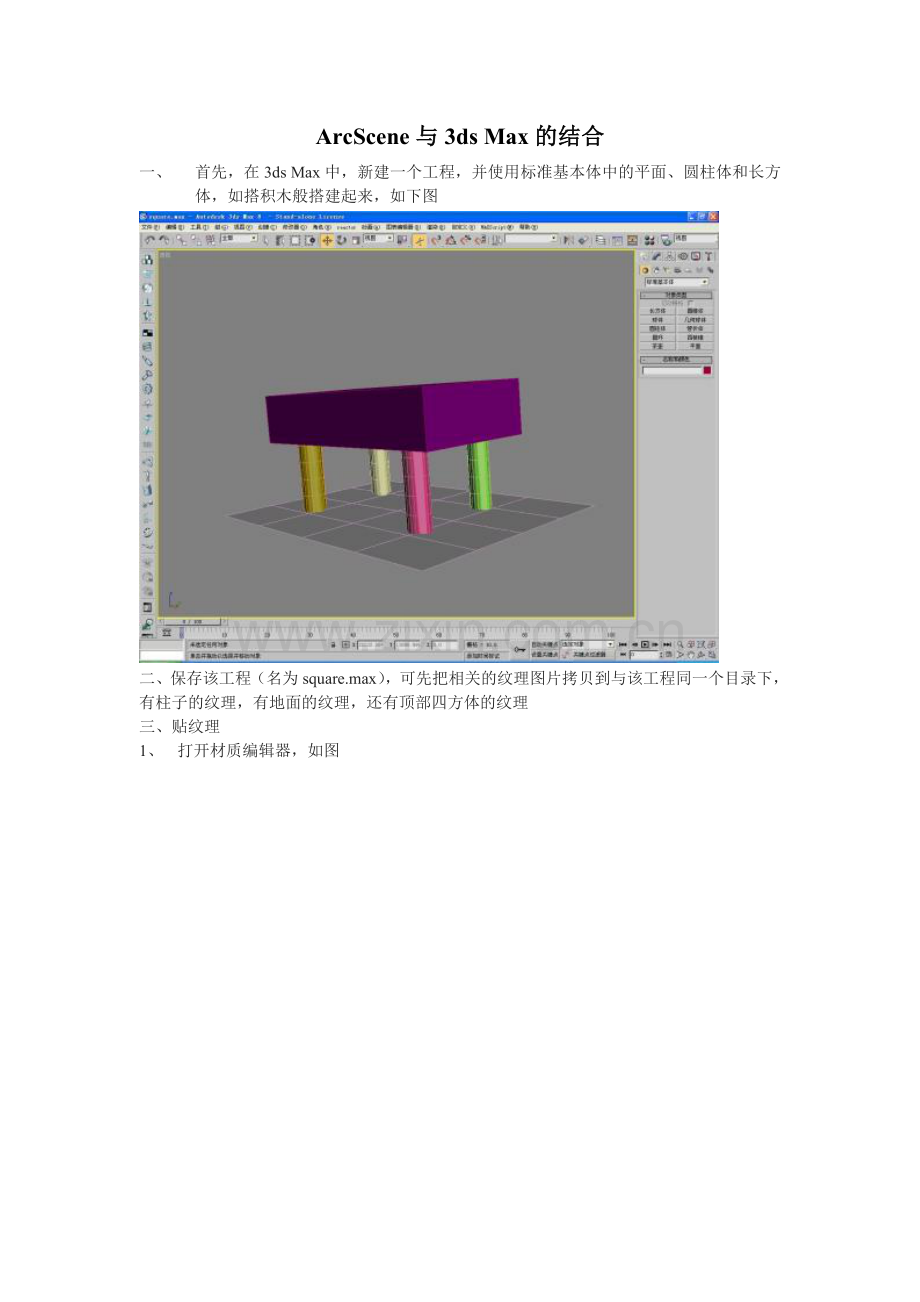

一、 首先，在3ds Max中，新建一个工程，并使用标准基本体中的平面、圆柱体和长方体，如搭积木般搭建起来，如下图

二、保存该工程（名为square.max），可先把相关的纹理图片拷贝到与该工程同一个目录下，有柱子的纹理，有地面的纹理，还有顶部四方体的纹理
三、贴纹理

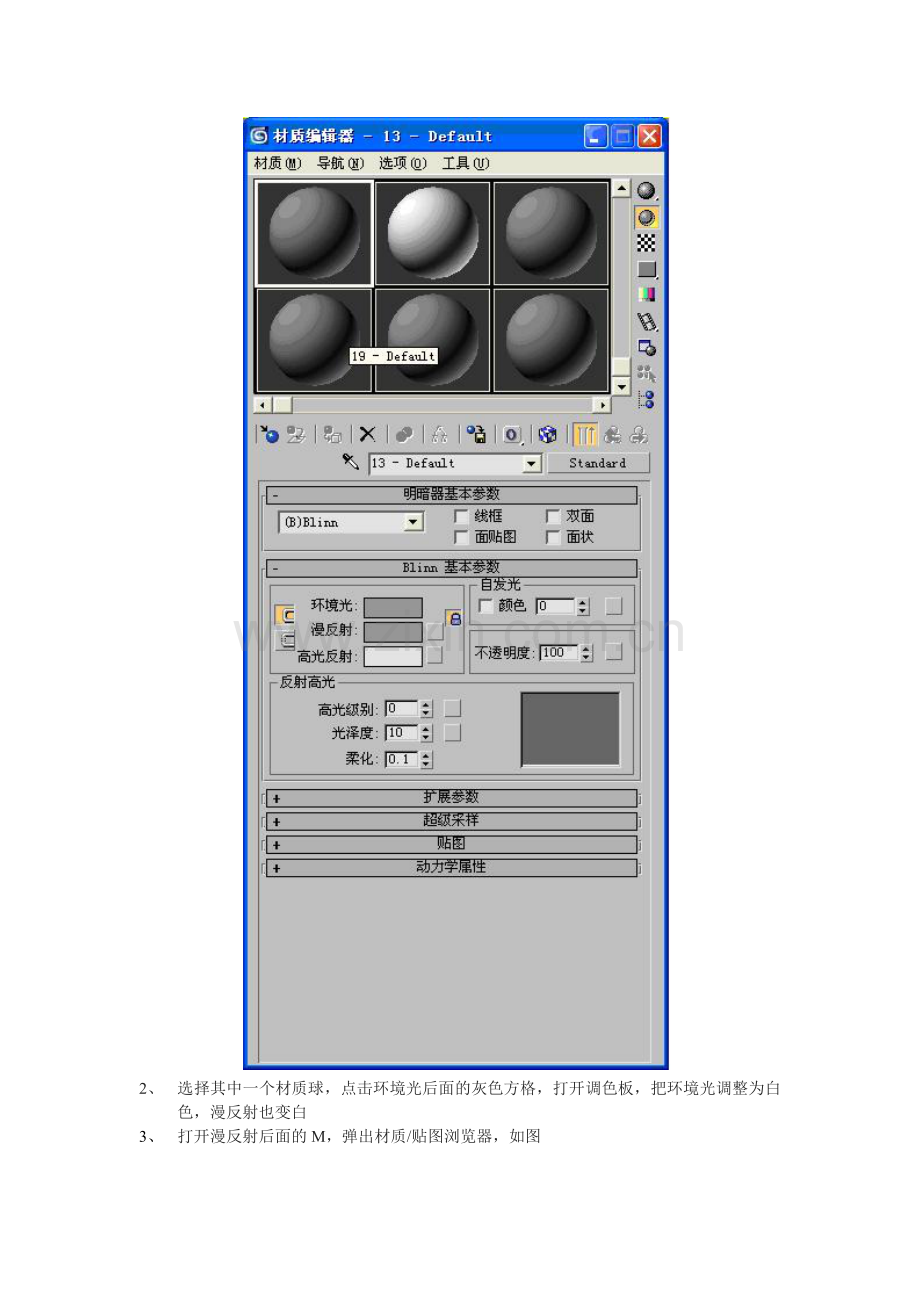

1、 打开材质编辑器，如图

2、 选择其中一个材质球，点击环境光后面的灰色方格，打开调色板，把环境光调整为白色，漫反射也变白
3、 打开漫反射后面的M，弹出材质/贴图浏览器，如图

4、 选择位图，弹出纹理图片浏览器，选择地面的纹理ground，如图

5、 在透视视口区中，选中地面，然后在材质编辑器中，点击材质球下面的第三个按钮“将材质指定给选定对象”，并点击第九个按钮“在视口图中显示贴图”，如下图

6、 再用同样的方法给柱子贴纹理，得到下图效果图

7、 由于四方体有六个面，我们可以给其中的四个立面贴不同的纹理。首先需要在透视视口中选中长方体，然后对该长方体增加一个“编辑网格”的修改器。展开该修改器，选中“多边形”，然后再在透视视口的长方体中选择其中一个面，给该面贴纹理，如图

四、保存该工程，并导出该模型为 square.3ds 文件，和纹理图片放在一起，供外部软件使用。
五、使用ArcScene，打开一个三维场景如图

六、对场景中代表广场的点进行符号定制，打开符号选择器，并对该符号进行设置，如图

七、使用3D Maker Symbol，在弹出的窗口中浏览到刚才所做的square.3ds所在的路径下并选中它，则该模型被加载进ArcScene中，如图

八、连续点击 OK，则该模型加载到了ArcScene的场景中，如图所示

至此，完成了：A、在3ds Max中建模、贴纹理；B、把模型导出成.3ds文件；C、在ArcScene场景中加载该模型。
