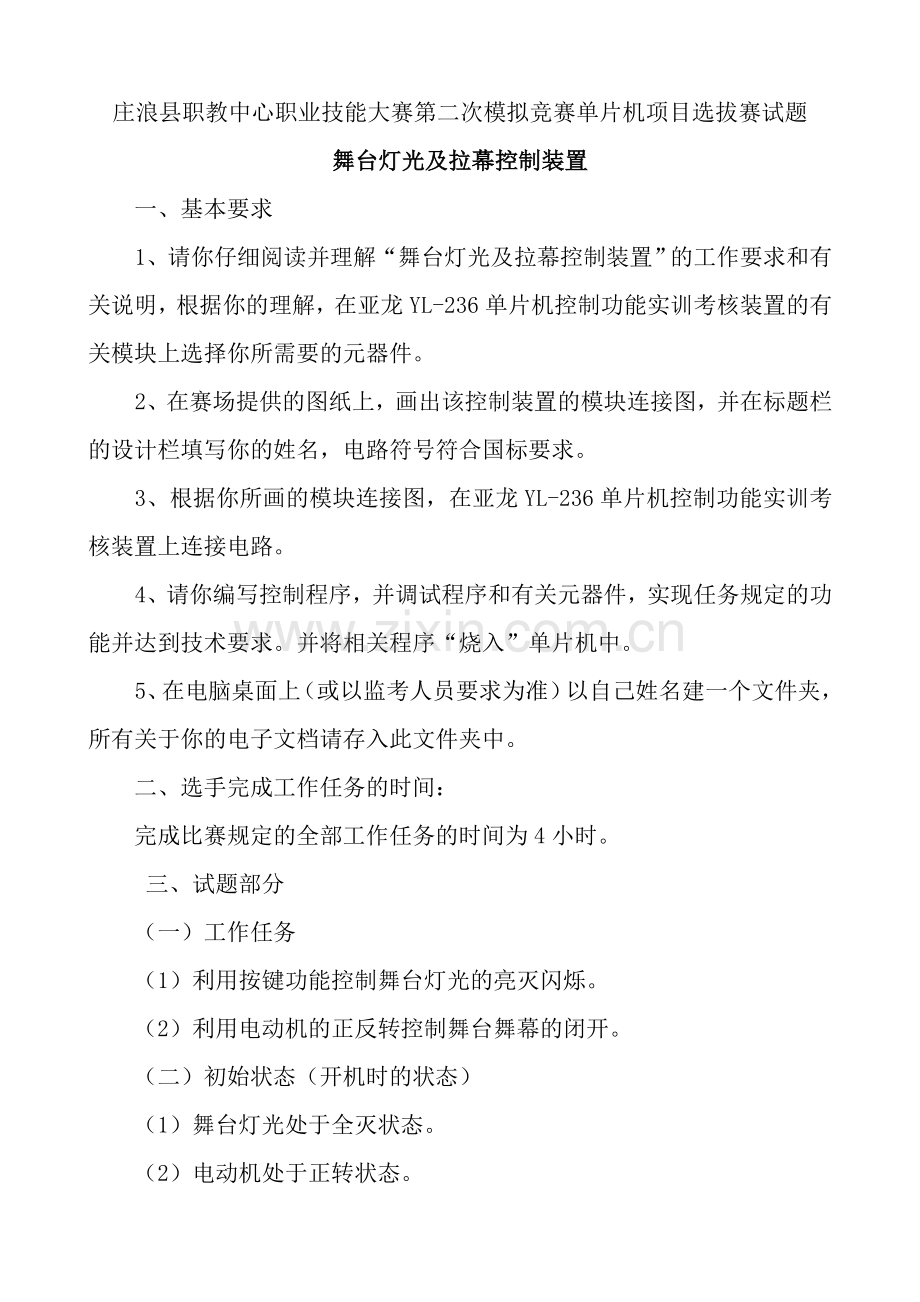

庄浪县职教中心职业技能大赛第二次模拟竞赛单片机项目选拔赛试题
舞台灯光及拉幕控制装置
一、基本要求
1、请你仔细阅读并理解“舞台灯光及拉幕控制装置”的工作要求和有关说明，根据你的理解，在亚龙YL-236单片机控制功能实训考核装置的有关模块上选择你所需要的元器件。
2、在赛场提供的图纸上，画出该控制装置的模块连接图，并在标题栏的设计栏填写你的姓名，电路符号符合国标要求。
3、根据你所画的模块连接图，在亚龙YL-236单片机控制功能实训考核装置上连接电路。
4、请你编写控制程序，并调试程序和有关元器件，实现任务规定的功能并达到技术要求。并将相关程序“烧入”单片机中。
5、在电脑桌面上（或以监考人员要求为准）以自己姓名建一个文件夹，所有关于你的电子文档请存入此文件夹中。
二、选手完成工作任务的时间：
完成比赛规定的全部工作任务的时间为4小时。
三、试题部分
（一）工作任务
（1）利用按键功能控制舞台灯光的亮灭闪烁。
（2）利用电动机的正反转控制舞台舞幕的闭开。
（二）初始状态（开机时的状态）
（1）舞台灯光处于全灭状态。
（2）电动机处于正转状态。

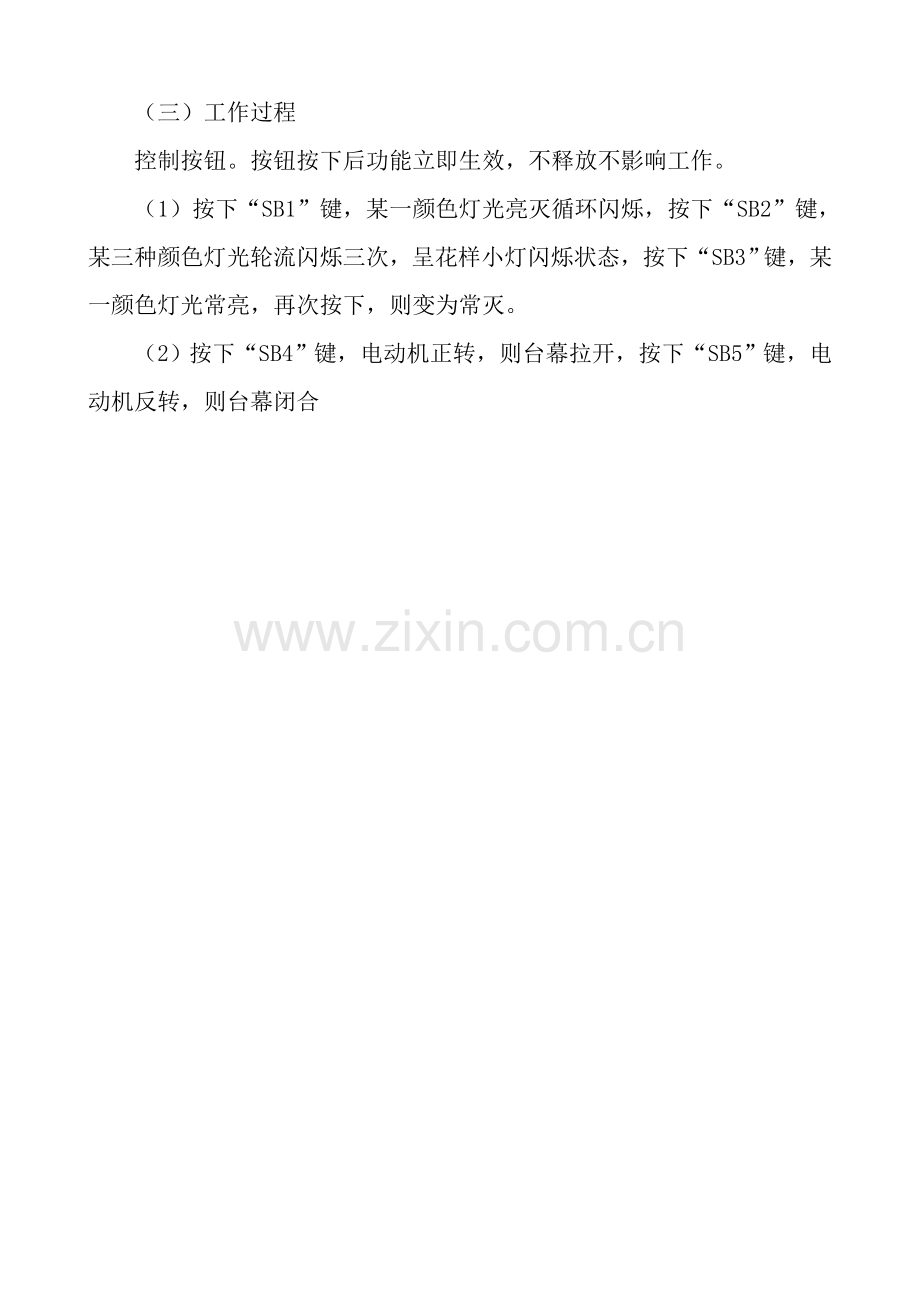

（三）工作过程
控制按钮。按钮按下后功能立即生效，不释放不影响工作。
（1）按下“SB1”键，某一颜色灯光亮灭循环闪烁，按下“SB2”键，某三种颜色灯光轮流闪烁三次，呈花样小灯闪烁状态，按下“SB3”键，某一颜色灯光常亮，再次按下，则变为常灭。
（2）按下“SB4”键，电动机正转，则台幕拉开，按下“SB5”键，电动机反转，则台幕闭合

庄浪县职教中心职业技能大赛第二次模拟竞赛单片机项目选拔赛试题
物料配套搬运控制装置
评 分 细 则
项目
配分
得分
备注
程序编写正确
40

程序烧入单片机正确
5

图纸（正确，整洁，规范）
15

接线正确（与图纸一致，能实现相应功能）
5

接线工艺
3

模块选用正确
5

存盘正确（文夹名，位置，文件名符合要求）
3

打开电源，灯光全灭正确
3

打开电源，电动机正转正确
3

开机后按SB1键，灯亮灭闪烁正确
3

开机后按SB2键，灯轮流亮灭闪烁正确
3

开机后按SB3键，灯常亮常灭正确
3

开机后按SB4键，电动机正转正确
3

开机后按SB5键，电动机反转正确
3

职业素养（文明，规范）
3

总分
100
