2009年老旧供热设施及管网改造工程（双龙楼底盘改造） 试运行方案

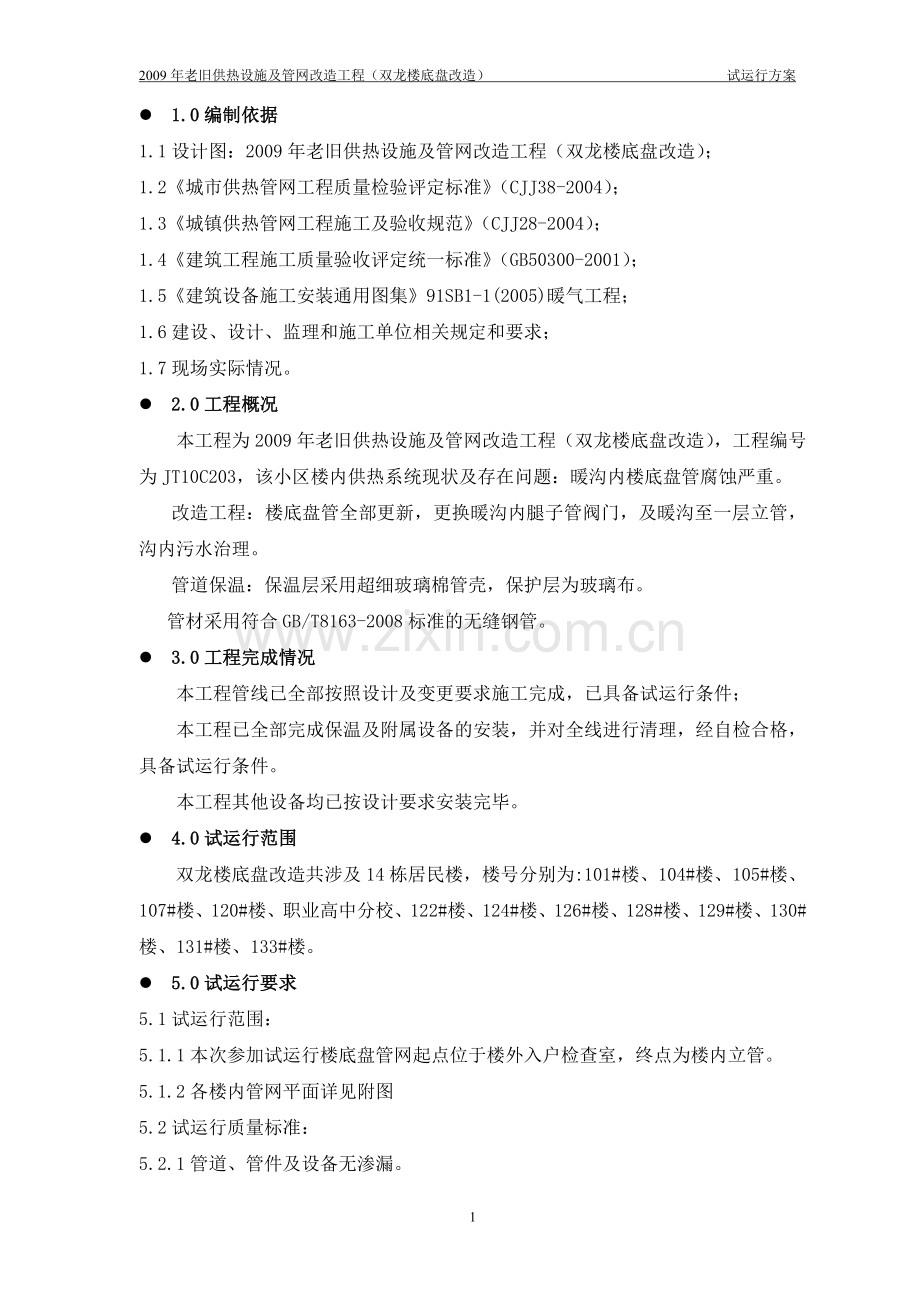

l 1.0编制依据
1.1设计图：2009年老旧供热设施及管网改造工程（双龙楼底盘改造）；
1.2《城市供热管网工程质量检验评定标准》（CJJ38-2004）；
1.3《城镇供热管网工程施工及验收规范》（CJJ28-2004）；
1.4《建筑工程施工质量验收评定统一标准》（GB50300-2001）；
1.5《建筑设备施工安装通用图集》91SB1-1(2005)暖气工程；
1.6建设、设计、监理和施工单位相关规定和要求；
1.7现场实际情况。
l 2.0工程概况
本工程为2009年老旧供热设施及管网改造工程（双龙楼底盘改造），工程编号为JT10C203，该小区楼内供热系统现状及存在问题：暖沟内楼底盘管腐蚀严重。
改造工程：楼底盘管全部更新，更换暖沟内腿子管阀门，及暖沟至一层立管，沟内污水治理。
管道保温：保温层采用超细玻璃棉管壳，保护层为玻璃布。
管材采用符合GB/T8163-2008标准的无缝钢管。
l 3.0工程完成情况
本工程管线已全部按照设计及变更要求施工完成，已具备试运行条件；
本工程已全部完成保温及附属设备的安装，并对全线进行清理，经自检合格，具备试运行条件。
本工程其他设备均已按设计要求安装完毕。
l 4.0试运行范围
双龙楼底盘改造共涉及14栋居民楼，楼号分别为:101#楼、104#楼、105#楼、
107#楼、120#楼、职业高中分校、122#楼、124#楼、126#楼、128#楼、129#楼、130#楼、131#楼、133#楼。
l 5.0试运行要求
5.1试运行范围：
5.1.1本次参加试运行楼底盘管网起点位于楼外入户检查室，终点为楼内立管。
5.1.2各楼内管网平面详见附图
5.2试运行质量标准：

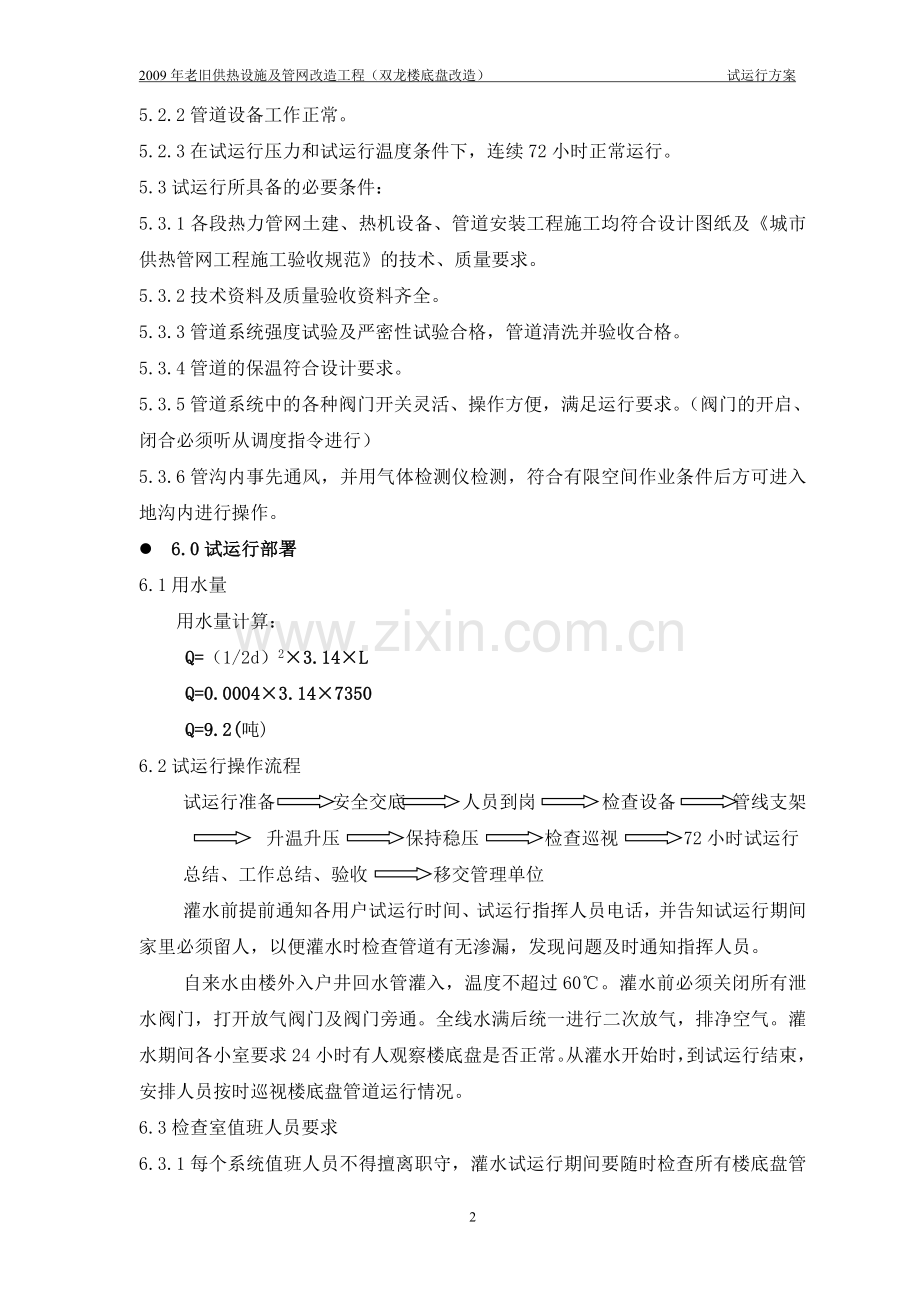

5.2.1管道、管件及设备无渗漏。
5.2.2管道设备工作正常。
5.2.3在试运行压力和试运行温度条件下，连续72小时正常运行。
5.3试运行所具备的必要条件：
5.3.1各段热力管网土建、热机设备、管道安装工程施工均符合设计图纸及《城市供热管网工程施工验收规范》的技术、质量要求。
5.3.2技术资料及质量验收资料齐全。
5.3.3管道系统强度试验及严密性试验合格，管道清洗并验收合格。
5.3.4管道的保温符合设计要求。
5.3.5管道系统中的各种阀门开关灵活、操作方便，满足运行要求。（阀门的开启、闭合必须听从调度指令进行）
5.3.6管沟内事先通风，并用气体检测仪检测，符合有限空间作业条件后方可进入地沟内进行操作。
l 6.0试运行部署
6.1用水量
用水量计算：
Q=（1/2d）2×3.14×L
Q=0.0004×3.14×7350
Q=9.2(吨)
6.2试运行操作流程
试运行准备 安全交底 人员到岗 检查设备 管线支架 升温升压 保持稳压 检查巡视 72小时试运行
总结、工作总结、验收 移交管理单位
灌水前提前通知各用户试运行时间、试运行指挥人员电话，并告知试运行期间家里必须留人，以便灌水时检查管道有无渗漏，发现问题及时通知指挥人员。
自来水由楼外入户井回水管灌入，温度不超过60℃。灌水前必须关闭所有泄水阀门，打开放气阀门及阀门旁通。全线水满后统一进行二次放气，排净空气。灌水期间各小室要求24小时有人观察楼底盘是否正常。从灌水开始时，到试运行结束，安排人员按时巡视楼底盘管道运行情况。
6.3检查室值班人员要求
6.3.1每个系统值班人员不得擅离职守，灌水试运行期间要随时检查所有楼底盘管道运行情况，发现问题及时向指挥小组报告，并按指挥小组提出的要求及时处理。
6.3.2管网循环后，由指挥部下令，检查各入户小室阀门及管道附件情况，每60分钟量测温度压力变化情况，填写记录表。对重点小室和设备要加密观测，并及时上报指挥部。
6.3.3根据运行情况，按指挥小组命令控制压力，试运行期间的温度控制由情况决定。
6.3.4所有参试人员都要听从命令，服从指挥，试运期间凡是起动，关闭系统管线上的阀门均由试运行指挥小组向调度报告，由有关专业人员操作，值班人员不得擅自操作。
6.3.5不得在夜间值班时睡觉或酗酒。
6.3.6应注意躲避高温管道、阀门等管件，以防烫伤。
6.3.7发现不正常情况应及时逐级汇报，不得延误。
6.4阀门操作人员要求
6.4.1各小室设2名操作人员，实行定岗负责，专人对口管理，管网所人员给予指导。
6.4.2操作人员应穿戴劳保用品（戴手套、戴安全帽、穿胶鞋、及工作服），带好手电、盒尺、扳手、管钳及记录用品和对讲机。
6.4.3操作人员事先认真观察楼底盘管道情况和入户小室的设备是否渗漏。
6.4.4操作人员要反复熟悉阀门的特性，熟悉开关的方向和手轮旋转一周与开启度的关系。
6.4.5操作人员必须按指挥部的指令进行操作，开、关阀门应均匀用力。
6.4.6接到操作命令后，打开放气门或分断阀门，观察排气情况，待排净空气关
闭放气阀门，盖好道路上放气井的井盖。
6.4.7操作人员需将操作指令发出人、发出时间及内容做好文字记录。
6.4.8在热水和运行过程中要注意观察各部位的变化情况，有问题及时上报指挥部。
6.4.9在试运行期间，因某种原因若发生需中间停止试运，待问题解决后，应重新起动，循环开始。72小时试运行正常方可结束。
6.4.10试运行结束后，指挥部下令后，清点工具并检查阀门关闭情况，撤出小室盖好井盖。
l 7.0试运行组织结构
本工程管道位于楼房下方，为使试运行工作安全顺利的进行，需妥善解决地沟进出和通讯联络等问题，必须建立统一的指挥结构。
7.1组织结构
7.1.1成立指挥部：为使运行工作安全顺利的进行，由供热单位、建设单位、施工单位、设计单位、监理单位组成试运行指挥部。
试运行指挥部成员见下表。
试运行指挥部成员名单：
指 挥：张铭海 电话：[phone]
副 指 挥：陈晓峰 电话：[phone]
设计单位：杨冬秋 电话：[phone]
施工单位：王锡华 电话：[phone]
7.1.2指挥部下设调度、技术、质量、操作组，负责下达指令、制定方案、指导运行工作。同时设立协调、抢险、安全保卫、后勤保障小组。
7.1.3指挥部组织形式及人员
试运行指挥部网络图见下图。
试运行指挥部网络图
副 指 挥
陈晓峰 钱争晖
指 挥
张铭海

安全保卫
施工单位

张 海
抢险组
施工单位

王锡华
操作组

田仕伟

质量组
监理公司

吴守晔
刘德平、李伟
技术组
设计公司

杨冬秋

管理单位

刘云涛

7.2组织结构职责与分工
7.2.1参加试运行人员在指挥部的领导下负责各施工段、负责段试运行工作全过程的组织、领导与指挥，服从指挥部的统一调度。
7.2.2指挥部调度 ，负责掌握全线试运行进程，负责协调温度、压力、水量的度，
负责记录调度指令及工况参数，负责发布调度指令并检查落实情况；所有参加
试运行人员必须按照指挥部指令掌握试运行进程；组织巡视工作；组织人员抢修；负责试运行过程的记录。
7.2.3指挥部技术质量组负责编制审定试运行方案、审定应急抢险措施；负责派出巡视检查组，检查人员到位的操作安全事项，主持施工人员的技术、安全规范、规程和教育培训；主持试运行过程中监督工作。编制故障处理及抢修方案；负责收集、整理、反馈有关资料和信息；负责试运行质量的检查工作。
7.2.4小室操作组由管理单位及参施单位组成。指挥部操作组由指挥部负责指派灌水操作指令操作，负责派出人员监护重点小室，施工单位各小室安排4—6人三班倒，做好记录；负责排除积水。
7.2.5协调组：负责联系地方、交通管理和相关单位，处理外围有关问题。
7.2.6抢险组：由施工单位组织20人的队伍，备好抢修工具和设备。施工单位抢修队伍随时待命，负责组织实施抢修。大型设备统一安排。
7.2.7安全保卫组：各施工单位根据负责段的不同，派出3名专职人员负责工作区域的警戒，并协调指挥疏导交通。
7.2.8指挥部后勤保障组负责后勤供应；负责管理交通车辆和通讯器材。
l 8.0试运行人员与物资设备
8.1人员：
8.1.1小室值班人员和阀门操作人员应进行岗位培训、安全技术交底。
8.1.2小室值班人员和阀门操作人员应熟悉周围环境，确定撤离路线（出现安全事故）。
8.1.3小室值班人员和阀门操作人员应听从指挥部指挥，不得擅自离岗或擅自操作，阀门操作人员熟悉操作设备。
8.1.4各系统检查室值班人员配备见下表：

各楼号系统检查室值班人员表
序号
楼号
值班人员
联系电话
备注
1
101#

2
104#

3
105#

4
107#

5
120#

6
职业高中

7
122#

8
124#

9
126#

10
128#

11
129#

12
130#

13
131#

14
133#

备注：1、负责开关井盖及小室井口的看护；
2、小室内设备变形情况的记录；地沟内支架情况；
3、及时汇报现场情况；
4、听从总试运行领导小组的指挥。
8.2物资设备：见下表
抢险物资设备表
序号
材料名称
规格
型号
单位
数量
备注
1
潜水泵
76
8NQ45—30/2
台
4

2
发电机
15KA

台
1

3
装载机

台
1

4
运输车

辆
2

5
空压机

台
2

6
电气焊设备

套
6

7
压力表

个
8

8
温度表

个
50

9
面包车

辆
1
指挥部用
10
小轿车

辆
2
指挥部用
11
电脑

台
2
指挥部用
12
打印机

台
1
指挥部用
13
传真机

台
1
指挥部用
l 9.0安全保障措施
9.1安全目标
死亡事故、重伤事故发生率为零，轻伤事故小于3‰。
9.2建立安全保障体系
9.2.1成立安全领导机构
在施工中坚决贯彻“安全第一，预防为主”的方针，必须严格贯彻执行各项安全组织措施和技术措施，切实做到试运行过程中，保障职工的生命安全和施工机械设备不受损害，全面有效地实现试运行。
9.2.2建立安全领导小组：以现场指挥为组长，建立安全领导小组，以建设单位、管理单位、施工单位、监理单位、设计单位等为成员组成的现场管理领导小组。
9.2.3试运行的安全工作由指挥部安全保卫组负责，设专职安全员1名，负责施工安全方面的管理和检查，及时纠正安全生产中的隐患，发现违反操作规程的人员要立即制止、停工、整改。项目部负责监督检查其工作情况。
9.3试运行期间安全保障措施及紧急事故处置措施
9.3.1开启的井盖，要注意摆放交通警示标志，并疏导现场交通，如发生坠落、摔伤及交通事故，应立即组织现场救援，伤员及时送医院救治，并向有关管理单位及上级单位报告。
9.3.2试运行期间在岗人员不得擅离职守，应随时检查所有截门的工作情况，注意躲避高温管道阀门等管件，以防烫伤。发现问题及时向领导小组报告，并按领导小组提出的要求及时处理。
9.3.3如发现管道破损漏水应立即报告领导机构，关闭阀门抢修，组织人员用事先准备好的草袋子进行封堵。若积水较多，应及时由电工加装抽水泵，立即排水。
9.3.4热网循环后，一个小时巡视一次，测量温度压力变化情况，并做好记录。发现异常情况及时报告。
9.3.5所有参试人员都要听从命令，服从指挥，试运行期间凡是启动、关闭系统管线上的阀门均由试运行领导小组向调度报告，由专业人员操作。
9.3.6抢险工作中，领导机构应根据现场情况，以保障抢险人员人身安全为前提条件，认真研究，迅速决策，统一指挥，抢险人员必须听从指挥，保持高度警惕，作好自身安全防范，防止发生人身伤害。
9.3.7一旦发生人身伤害事故，应立即进行现场抢救，及时将伤员送往医院救治，并按规定向有关部门报告。
9.3.8试运行期间必须有专人值班、巡视，随时掌握现场情况，及时启动紧急事故处置预案，并按程序进行报告。
9.3.9在保修期间组织人员对工程全线进行定期巡视（包括地上和地下），发现问题立即向应急救援机构报告。
9.3.10保修期间发生紧急事故应立即报告管线管理单位及上级单位，并组织人员及时进行抢险救援。
9.3.11抢险结束后，应留人员看护现场，直至确认险情完全排除，并无再次发生险情的可能。
9.3.12严格执行现场安全管理制度，试运行前进行安全检查、安全交底。
9.3.13坚持全员安全教育制度，提高施工人员的自保与互保意识，将安全生产责任制落实到各职能部门，各作业班组责任到人。
9.3.14试运行期间必须统一指挥，相互配合。进入施工现场人员，必须按规定佩戴安全帽等个人劳动保护用品，凡不符合安全规定者严禁上岗。
9.3.15试运行前必须对施工队伍进行书面的安全交底，注明施工中个注意的事宜与禁止事项。
9.3.16严禁班前饮酒，禁止在施工现场做与本职工作无关的事情。
9.3.17在试运行期间，若发生事故，需要停止运行，待问题解决后方可继续进行试运行。并应重新启动72小时循环运行，待72小时试运性正常后方可停止试运行。
后附
1、 楼底盘楼号平面位置示意图
2、 楼底盘管道平面示意图
