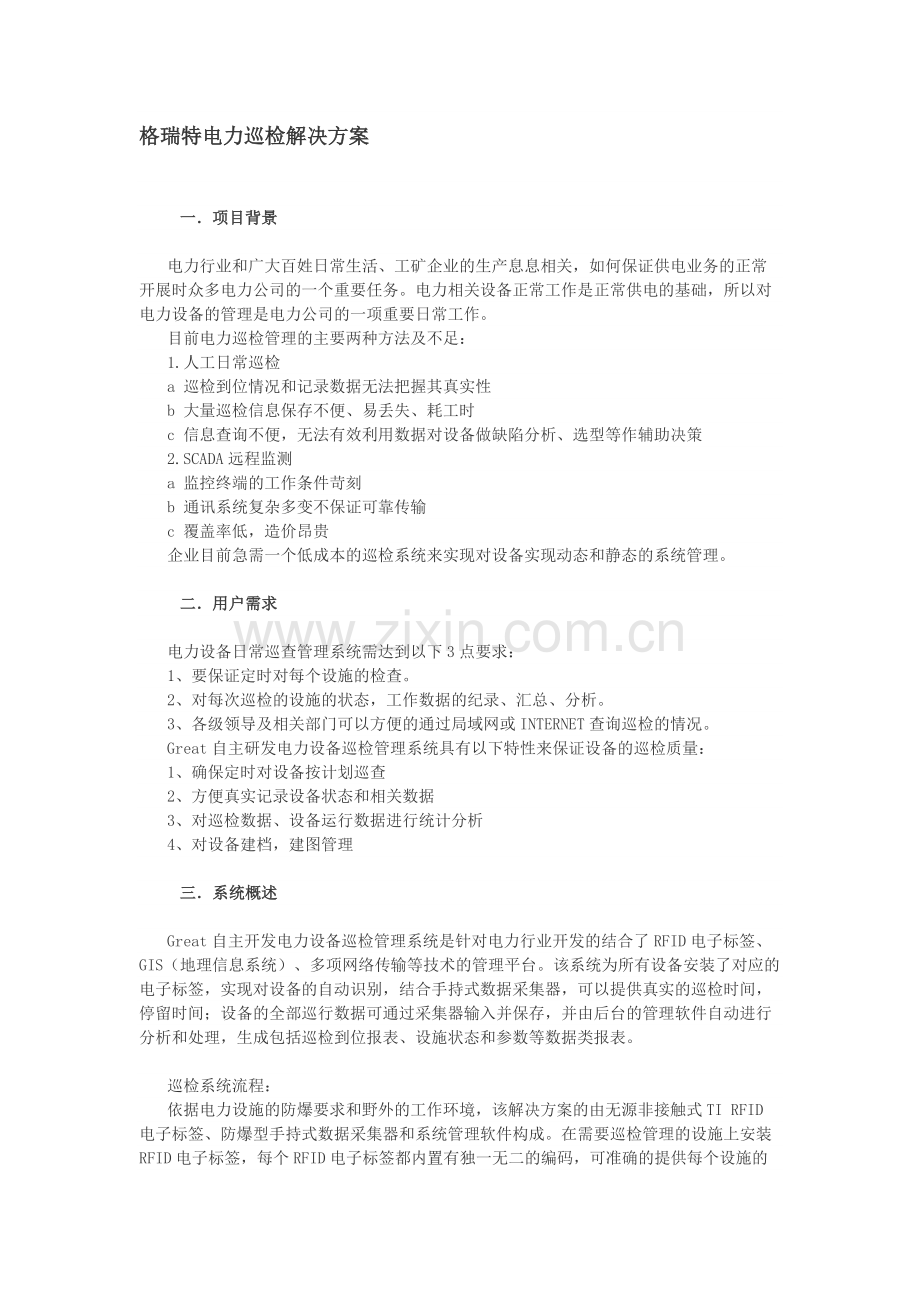

格瑞特电力巡检解决方案

   一．项目背景

电力行业和广大百姓日常生活、工矿企业的生产息息相关，如何保证供电业务的正常开展时众多电力公司的一个重要任务。电力相关设备正常工作是正常供电的基础，所以对电力设备的管理是电力公司的一项重要日常工作。
目前电力巡检管理的主要两种方法及不足：
1.人工日常巡检
a 巡检到位情况和记录数据无法把握其真实性
b 大量巡检信息保存不便、易丢失、耗工时
c 信息查询不便，无法有效利用数据对设备做缺陷分析、选型等作辅助决策
2.SCADA远程监测
a 监控终端的工作条件苛刻
b 通讯系统复杂多变不保证可靠传输
c 覆盖率低，造价昂贵
企业目前急需一个低成本的巡检系统来实现对设备实现动态和静态的系统管理。

   二．用户需求

电力设备日常巡查管理系统需达到以下3点要求：
1、要保证定时对每个设施的检查。
2、对每次巡检的设施的状态，工作数据的纪录、汇总、分析。
3、各级领导及相关部门可以方便的通过局域网或INTERNET查询巡检的情况。
Great自主研发电力设备巡检管理系统具有以下特性来保证设备的巡检质量：
1、确保定时对设备按计划巡查
2、方便真实记录设备状态和相关数据
3、对巡检数据、设备运行数据进行统计分析
4、对设备建档，建图管理

   三．系统概述

Great自主开发电力设备巡检管理系统是针对电力行业开发的结合了RFID电子标签、GIS（地理信息系统）、多项网络传输等技术的管理平台。该系统为所有设备安装了对应的电子标签，实现对设备的自动识别，结合手持式数据采集器，可以提供真实的巡检时间，停留时间；设备的全部巡行数据可通过采集器输入并保存，并由后台的管理软件自动进行分析和处理，生成包括巡检到位报表、设施状态和参数等数据类报表。

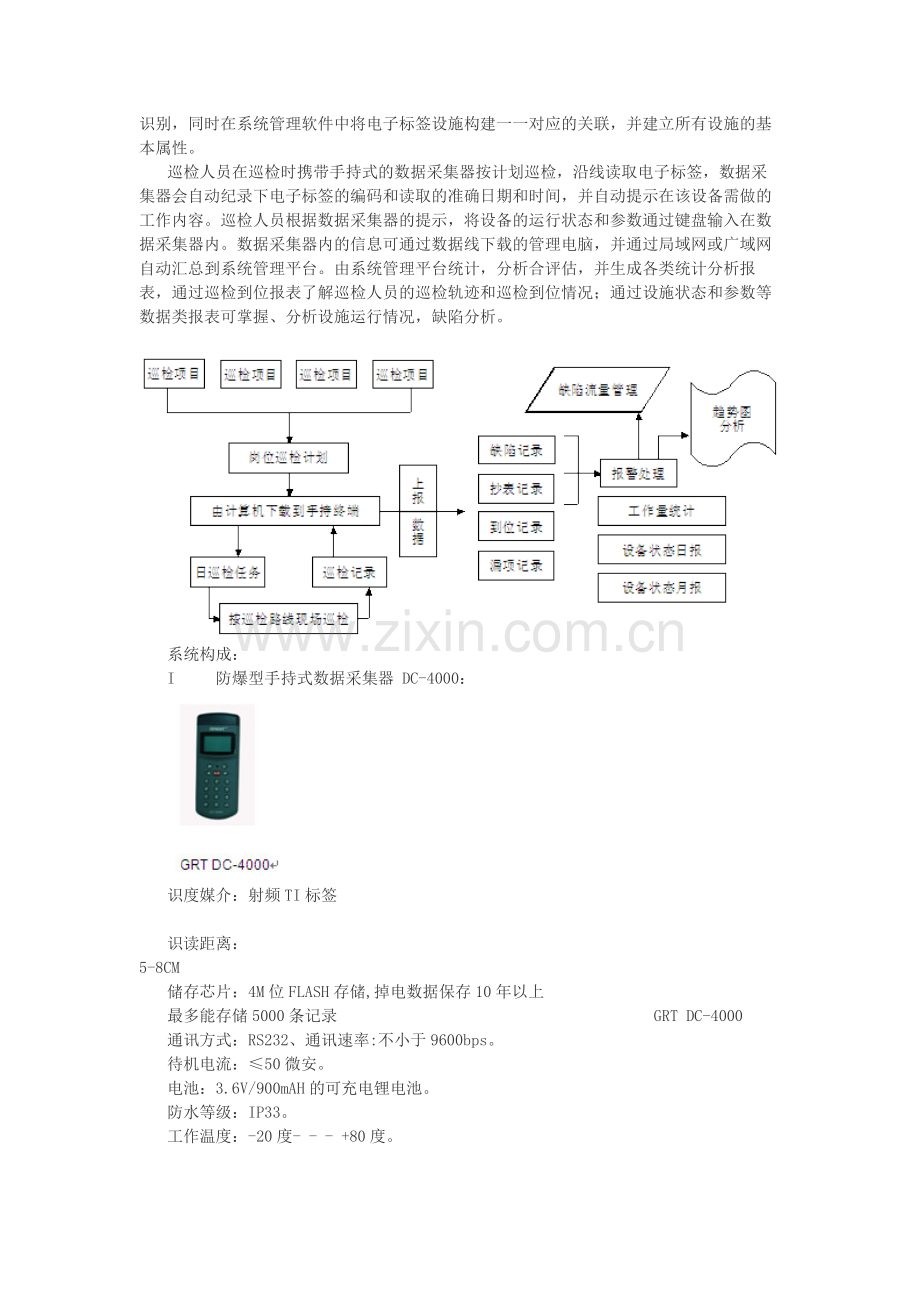

巡检系统流程：
依据电力设施的防爆要求和野外的工作环境，该解决方案的由无源非接触式TI RFID电子标签、防爆型手持式数据采集器和系统管理软件构成。在需要巡检管理的设施上安装RFID电子标签，每个RFID电子标签都内置有独一无二的编码，可准确的提供每个设施的识别，同时在系统管理软件中将电子标签设施构建一一对应的关联，并建立所有设施的基本属性。
巡检人员在巡检时携带手持式的数据采集器按计划巡检，沿线读取电子标签，数据采集器会自动纪录下电子标签的编码和读取的准确日期和时间，并自动提示在该设备需做的工作内容。巡检人员根据数据采集器的提示，将设备的运行状态和参数通过键盘输入在数据采集器内。数据采集器内的信息可通过数据线下载的管理电脑，并通过局域网或广域网自动汇总到系统管理平台。由系统管理平台统计，分析合评估，并生成各类统计分析报表，通过巡检到位报表了解巡检人员的巡检轨迹和巡检到位情况；通过设施状态和参数等数据类报表可掌握、分析设施运行情况，缺陷分析。

系统构成：
I   防爆型手持式数据采集器 DC-4000：

识度媒介：射频TI标签
识读距离：5-8CM
储存芯片：4M位FLASH存储,掉电数据保存10年以上
最多能存储5000条记录                    GRT DC-4000
通讯方式：RS232、通讯速率:不小于9600bps。
待机电流：≤50微安。
电池：3.6V/900mAH的可充电锂电池。
防水等级：IP33。
工作温度：-20度- - - +80度。
工作湿度：≤85%
数据项：2级目录各8个数据项，合计16个项目（用户自定义）
事件项：2级目录，一级8个，二级共16个事件（用户自定义）
显示屏：汉字显示,4*6汉字。
按键数量：OK，C，0-9，+，-，小数点计15键及电源开关1个，共16键。

II 无源RFID电子标签 RI-TRP-RR2B

工作频率：134.2kHz；
电 源：读头驱动方式（无源）；
识读距离：≤100毫米；（与线圈和周围环境有关）
TI RFID
识读时间：70毫秒
工作温度：-30℃～+60℃
存放温度：-60℃～+100℃
封装材料：高强度玻璃（可外加封装）
电磁兼容：正常的电磁干扰或X射线不会受影响
信号穿透：能穿透大部分非金属介质
外形尺寸：∮3.85mm±0.05mmx31.2mm±0.6mm
重 量：0.8g

III 系统管理平台

采用SQL2000网络型数据库
支持C/S结构
可远程维护，自动版本升级
开放的数据接口
设施属性维护
巡检计划编制
巡检统计报表
设施缺陷分析
设施运行参数历史分析
人员考核统计
设备信息维护
数据备份与打印

功能疑问：
疑问1：巡检数据如何传输到系统中
解决措施：将数据采集器通过客户端电脑的usb端口进行数据下载，巡视信息、设备读数、设备状态等数据自动通过LAN将数据保存在中心服务器，客户端电脑不保存数据，数据下载成功后，自动或手工将数据采集器内的数据清除，保证采集器的存储空间。
疑问2：如何实现对设备和用户信息的搜索、查询及统计
解决措施：将系统管理的设备信息和属性建库，系统可以对设备进行查找和统计，允许用户根据一定的条件，查找某项或多项信息或属性符合条件的设备，且需查找的属性可由用户自行定义。查找结果的显示内容（设备属性项）也可由用户自行定义。如用户可在系统中查找投运日期为2006年1月1日到2006年6月30日开通，流量计为某品牌的设备，并对查询出的设备做数量统计。可结合GIS模块使用。所有的报表可以提供打印和输出（excel或数据库格式），可方便的导入其他系统。
疑问3：如何客观考核巡视的实际到位情况
解决措施：系统为每个设备安装了电子标签，工作人员只有通过现场读取该电子标签才能得到有效的巡视信息包括巡视的时间和数据等。所以可以最大程度地保证巡视时间的客观可靠性，并作为巡视管理的基础。
系统以巡视的时间为数据基础，可以查看指定日期内巡视情况，也可以查看指定设备的巡视实施情况，并可在软件中设定巡视计划，经过和计划的比对，查询出没有实施巡视的设备。该模块提供的报表主要提供巡视实施情况的查询和统计。包括每次巡视的时间，设备的编号，巡视人员等信息。查询方式提供包括时间，样板，单个设备，记录类型（正常，漏巡等）等组合的方式，还可以查询单个工作人员的巡视实施情况。统计分析：提供指定时间段内，或路线、设备，选择的巡视情况统计报表，通过百分比的形式准确反映巡视的相关情况，通过数值形式统计巡视量；统计单个工作人员的巡视实施情况。
疑问4：如何让实现对巡视中采集的数据进行查询和统计，对记录的设备的状态进行查询和统计
解决措施：工作人员每次巡视采集的信息包括读数等数据和多项关于设备状态的事件，一条完整的巡视要包括巡视的时间，读取的数据，记录的设备的相关状态。系统提供多种查询方式对巡视信息进行检索，包括巡视日期，巡视人员，所属区域等。也可以根据读取的数据和记录的状态对设备进行检索，查询出符合某种状态的设备。能提供多种统计功能，对单个设备的统计，对正常或不正常设备个数和百分比的统计。
疑问5：包括设备属性设置，样板、巡视计划设置，巡检器设置，用户权限设置等。
解决措施：建立设备属性的信息库，方便查询和统计，可以是对系统管理所有的设备的属性和基本信息进行添加，修改，删除等管理。
样板设置主要是允许用户根据业务需要将所有设备分解为若干个样板（6个），方便统计和查询。用户可以自行定义和修改样板名称和样板内包含的设备，并可设置巡视的周期，以上内容在数据下载前可以进行更改，系统可根据以上设置对实际巡视情况和计划进行对照，生成报表。
巡检器设置主要允许用户对巡检器进行数据项和事件项的定义，修改和同步。用户可以在系统中定义，修改巡视中涉及的数据项，并可同步到巡检器中以进行准确的显示。
用户权限设置允许用户设立多个不同的用户等级，并自定义各个等级用户的对每个菜单是否有使用权。
所有的数据和信息局域网用户可以通过客户端程序查看数据
系统功能实现：
1 \系统参数设置：可对一些系统常用参数进行定义。
2 \系统能够添加、修改和删除、人员信息、线路、计划及巡检点信息。
3\ 统能够方便设置各类周期：如巡检次数，巡检时间，最短巡检时间等。
4\巡检计划管理：系统能够添加、修改和删除巡检计划，并能浏览计划情况、打印计划、生成Excel文件。
5\管理人员制定完巡检计划后或管理人员发现巡检员出现漏检情况时，可及时查阅以便及时补检。
6\基础资料查询
系统能够根据编号、巡检计划名称、巡检员，巡检日期，班次等信息组合查询巡检信息；
7\巡检明细表
通过计划巡检率表可以关联查询和统计漏检、实检的巡检点详细信息。
可以统计计划巡检率表。
可以将查询结果输出到打印机，生成Excel文件。
8\漏检明细表
可分别按照巡检段、部门、巡检员，查询和统计漏检明细表。
9\数据库自动备份：应能按设置的备份时间按指定的路径进行自动备份；

系统功能模块详介：
1.   巡检计划管理
设定巡检计划与任务，设置需要巡检的设备，巡检线路名称或设备类型，巡检周期要求。

设定设备的巡检内容，包括设备状态，运行参数，周边环境等定义

巡检计划查询，可对现有的巡检任务和巡检线路做方便的查询

2.   巡检到位管理
按照巡检人员的巡检完成情况和计划要求的自动对比，统计出巡检人员到达各设施的具体时间，并分析到位率，考核巡检计划的实施质量   巡检信息查询，可以按日期、人员、计划、设备查询巡检实施的情况，可以查询到巡检人员到达每一设备的时间，和在现场停留的时间和具体工作内容。

按照巡检计划或巡检要求，对巡检的设备自动比对，判断巡检是否合格或自动筛选出没有按计划巡查的设备

巡检统计分析表，对指定时间内巡检到位率和巡检质量作定量分析

3.   设备运行及状态报表
对每次巡检时设施的工作参数作自动分析，并按管理要求作各类分析，包括缺陷分析，故障统计，历史参数分析等等

按巡检时间，巡检人员，设备类型等条件检索查询设备工作状态和运行参数、周边环境等现场信息。

设备的运行信息统计与缺陷分析，对设备的历史工作状态和运行参数作挖掘，做出缺陷分析。

4.   设备台帐管理模块
设备的新建，维护，废除以电子台帐的方式纳入系统管理，可方便地搜索查找设备及相关属性，并按巡检采集回的信息及时更新。

四．系统特性

1. 系统采用SQL网络型数据库，支持多级架构，多中心级连、分布式互联；
2. 系统具有完整安全及自动灾难恢复机制，保证安全稳定，降低系统维护成本。
3. 提供标准数据接口，可实现与企业管理信息系统、决策支持系统的无缝对接；
4. 系统部署阶段可实现现有管线设施的数据导入（EXCEL，MDB，SQL等），地图信息可从现有GIS系统中导入，大大降低部署时间和成本。
5. 不同于普通的巡检管理系统，除了完善的巡检到位功能，还可通过增加功能模块提供对管线和设施运行状态和参数的分析处理，贴和燃气管线和附属设施的管理要求。
6．可以日常巡检维护为核心提供对管线和设施从安装到日常运行维护到废除的
全程管理。
7. 巡检计划设置灵活，可随时调整。
8. 按燃气行业管理要求设计的各种实用统计报表，并可按客户要求定制报表种类及样式。
9. 开放式系统，维护可由用户自行完成，维护成本低。
10. 模块化设计，用户可自行选择功能模块，如维修管理，设备台帐等搭建最符合自身管理需求的系统。
11. 系统可通过网络对数据库和系统进行远程维护。
12. 管理软件可提供硬件加密保护，确保信息安全。

五．公司简介及安装案例

GREAT设施巡检管理系统是由上海格瑞特科技实业有限开发生产。上海格瑞特是国内专业的巡检产品制造商和巡检解决方案的提供商，从1997年开始从事巡检手持仪，巡检信息管理平台的开发与销售。目前公司是国家巡检行业标准的首席制定单位，上海市高新技术企业，并连续多年通过企业ISO认证。十余年来已为国内数万用户提供了高品质的巡检管理系统。
GREAT管线及附属设施巡检管理系统已经成功在以下燃气公司得以应用：
1．上海燃气浦东销售公司
燃气管线及调压器、阀门巡检管理系统
2．上海天然气管网有限公司
高压管网阀站、阀室、阀门巡检管理系统
3．上海大众燃气公司
牺牲阳极巡检管理系统
4．上海燃气浦东销售公司营业所
工业用户表具抄巡管理系统
5．金山天然气有限公司
燃气管线及调压器、阀门巡检管理系统
6．青浦煤气公司
   燃气管线及调压器、阀门、桥管巡检管理系统
7．无锡华润燃气有限公司
   液化气储配站巡检管理系统
8．岳阳华润燃气有限公司
   调压器巡检管理系统
9．湖州新奥燃气有限公司
   管线及调压器GPS巡检管理系统
10．上海吴淞煤气制气厂
   制气设施安全巡检管理系统

此外该系统还在石油化工、自来水、电信、隧道、地铁多个行业成功实施，并稳定运行。

六．售后服务

售后服务在当今IT项目中起着重要的，不可替代的作用。没有完善的售后支持服务，任何系统对于用户来说都是不可靠的甚至是危险的。多年以来上海格瑞特科技实业有限公司在燃气及其他行业项目实施及服务过程中积累了丰富的技术支持服务经验，建立了完善的梯级维护服务体系，提供高品质的客户服务支持正是格瑞特公司在不断在追求的。公司可根据客户要求可对系统做相关维护及提供对各级使用人员完整的培训服务。
