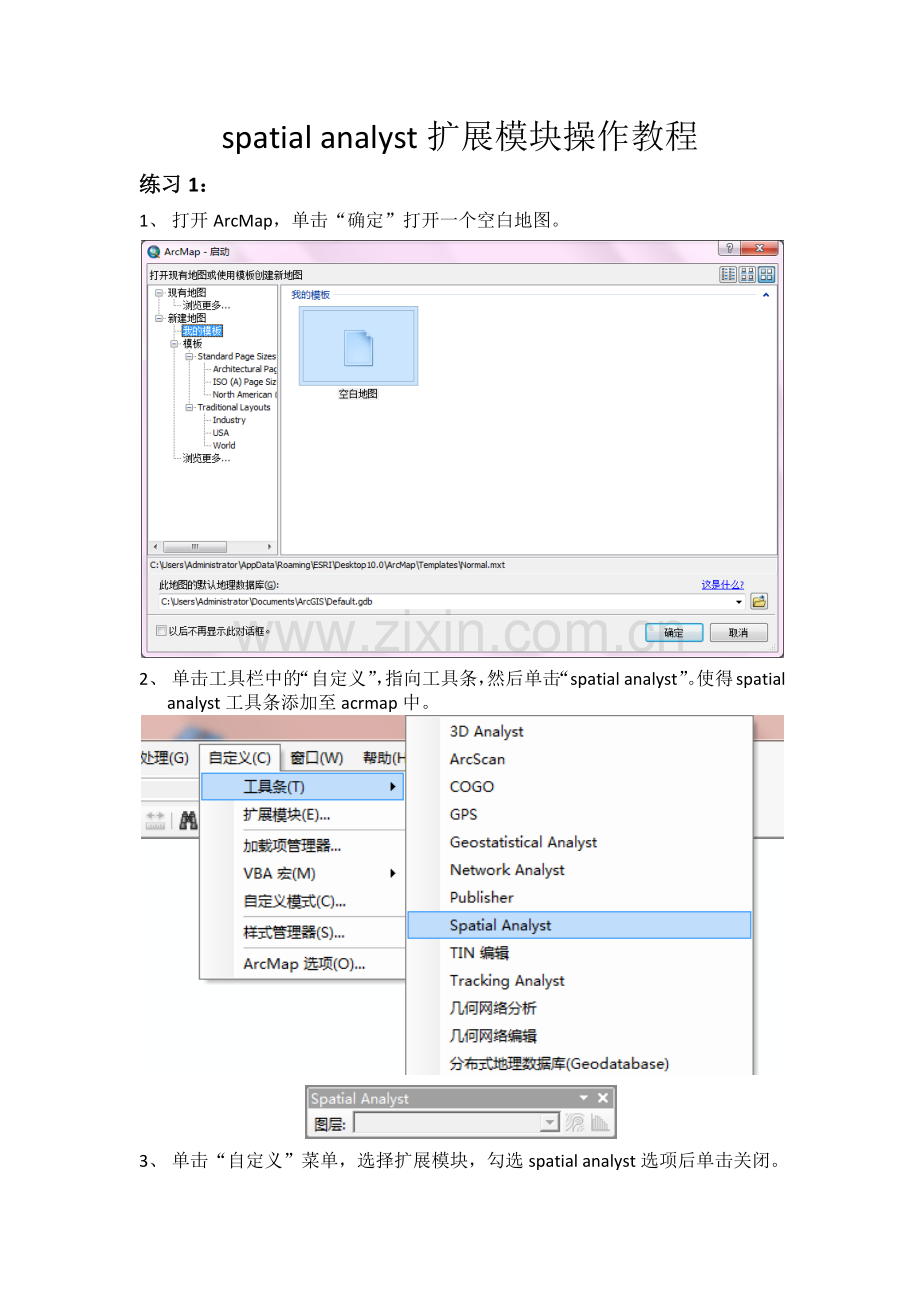

spatial analyst扩展模块操作教程
练习1：
1、 打开ArcMap，单击“确定”打开一个空白地图。

2、 单击工具栏中的“自定义”，指向工具条，然后单击“spatial analyst”。使得spatial analyst工具条添加至acrmap中。

3、 单击“自定义”菜单，选择扩展模块，勾选spatial analyst选项后单击关闭。

4、 单击工具栏中的添加数据图标，然后指向所需数据的所在路径，在选择了所需数据后单击添加按钮，然后数据就会在内容列表中出现。

5、 右击内容列表中的emidacostgrid数据，单击属性选项。

6、 单击“符号系统”选项卡，单击值字段下拉菜单并选择value。双击每一种颜色来选择一个合适的代表颜色。然后单击确定按钮。

7、 同样的，也可以通过操作改变内容列表中其他数据的符号和颜色。单击内容列表中代表emidastrm的符号，然后选择highway，单击颜色，可以在下拉列表中选择颜色。最后点击确定按钮。

8、 右击内容列表中的slopegrd，然后选择打开属性表。

9、 单击第一行，即代表坡度在0至10之间的数量的数据。然后数据就会被高亮显示。

10、 单击清楚选择图标即可消除高亮显示。

11、 单击工具栏中的识别图标。

12、 选择地图中的任何要素，在出现的识别对话框中的可以看到要素的信息。

13、 单击spatial analyst的图层下拉列表，然后选择emidacostgrid图层。单击直方图按钮，直方图将显示每一种类型的数据，然后关闭直方图。

14、 在arctoolbox中选择spatial analyst中的表面分析，然后双击山体阴影。

15、 输入一个栅格图层，然后按确定输出结果，结果会添加至内容列表中。

16、 右击新生成的山体阴影图层然后单击另存为图层文件。

17、 把hillshade图层移到emidacostgrid图层之下。单击自定义，在工具条中选择“效果”。

18、 单击图层下拉列表选择emidacostgrid，然后单击调节透明度，调至30%。

19、 选择内容列表中的所有内容，然后右击，选择移除。使得所有图层移除。

练习2：
1、 单击添加图层按钮，把所需数据选上，然后按确定按钮。

2、 在arctoolbox中选择spatial analyst中的表面分析，然后双击坡度。

3、 选择输入徒增，然后定义输出图层的名字，最后按确定按钮输出图层。

4、 在arctoolbox中选择spatial analyst中的距离分析，然后双击欧氏距离。

5、 选择了输入的图层后其他设置为默认，按确定按钮生成图层。

6、 在arctoolbox中选择spatial analyst中的重分类，然后双击重分类。

7、 选择输入栅格数据后，单击重分类。

8、 单击方法下拉列表，选择相同间隔，然后单击类别下拉列表，设定为10。单击确定关闭。

9、 在新的数值记录中，把第一行的值改为10，第二行的值改为9，如此类推下去。Nodata则不改变。最后单击确定。

10、 重复上述操作对EucDist_shp1进行重分类。

11、 在arctoolbox中选择spatial analyst中的地图代数，然后双击栅格计算器。

12、 根据权重输入公式以计算并且合并数据集。然后单击确定。

13、 右击新生成的栅格图层，然后选择属性。

14、 在属性对话框中选择符号系统，在显示栏选择已分类，在类别下拉列表中选择10。高亮显示最后3行类别，然后右击它们并选择所选颜色的属性来定义一个鲜明的颜色。最后把nodata设置为黑色，然后单击确定。

15、 右击生成的图层并选择保存，双击图层的名字以重新命名。

练习3：
1、 单击工具条上的ArcCatalog按钮，把路径指向建立工作空间的地方，右击文件夹，选择新建，然后单击shapefile。

2、 输入新shapefile的名字，然后单击要素类型下拉列表选择“面”。单击编辑打开对话框，单击选择按钮以选择一个投影坐标，在文件中选择NAD 1983 stateplane Vermont FIRS 4400.prj，然后单击添加。最后单击确定。

3、 单击添加数据按钮，选择需要添加至AceMap的数据。

4、 单击放大工具，并且放大至最适宜的区域。
5、 在自定义菜单中选择工具条，单击编辑器。

6、 在编辑器下拉列表中选择开始编辑。

7、 选择需要编辑的图层，然后单击确定按钮。

8、 在显示器上画一个多边形，单击并且保持不放开即可添加多边形的边，拉动指针可以添加另外一边，直至多边形完成，双击即可关闭编辑。

9、 在编辑器下拉列表中选择保存编辑内容即可保存。然后单击停止编辑。

10、 右击多边形并且单击移除。

11、 单击添加数据按钮，选择slope并且单击添加。

12、 在arctoolbox中选择spatial analyst中的重分类，然后双击重分类。

13、 选择输入栅格数据后，单击重分类。

14、 单击方法下拉列表，选择相同间隔，然后单击类别下拉列表，设定为10。单击确定关闭。单击确定开始重分类。

16、 重复上述操作对EucDist_shp1进行重分类。

17、 在arctoolbox中选择spatial analyst中的地图代数，然后双击栅格计算器。

18、 根据权重输入公式以计算并且合并数据集。然后单击确定。

19、 对新生成的图层单击一下，然后再单击一下，重命名为cost。

20、 移除除了cost之外的所有图层。

21、 在arctoolbox中选择spatial analyst中的距离分析，然后双击成本距离。

22、 在距离下拉列表中选择图层，然后再cost下拉列表中选择cost图层。最后单击确定。

23、 重命名新图层为distance。

24、 移除distance和cost图层。

25、 右击emidastrm，然后选择属性。

26、 在标注选项卡中勾选“标注此图层中的要素”，在标注字段下拉列表中选择FID。最后单击确定。

27、 单击文件菜单，单击保存。
