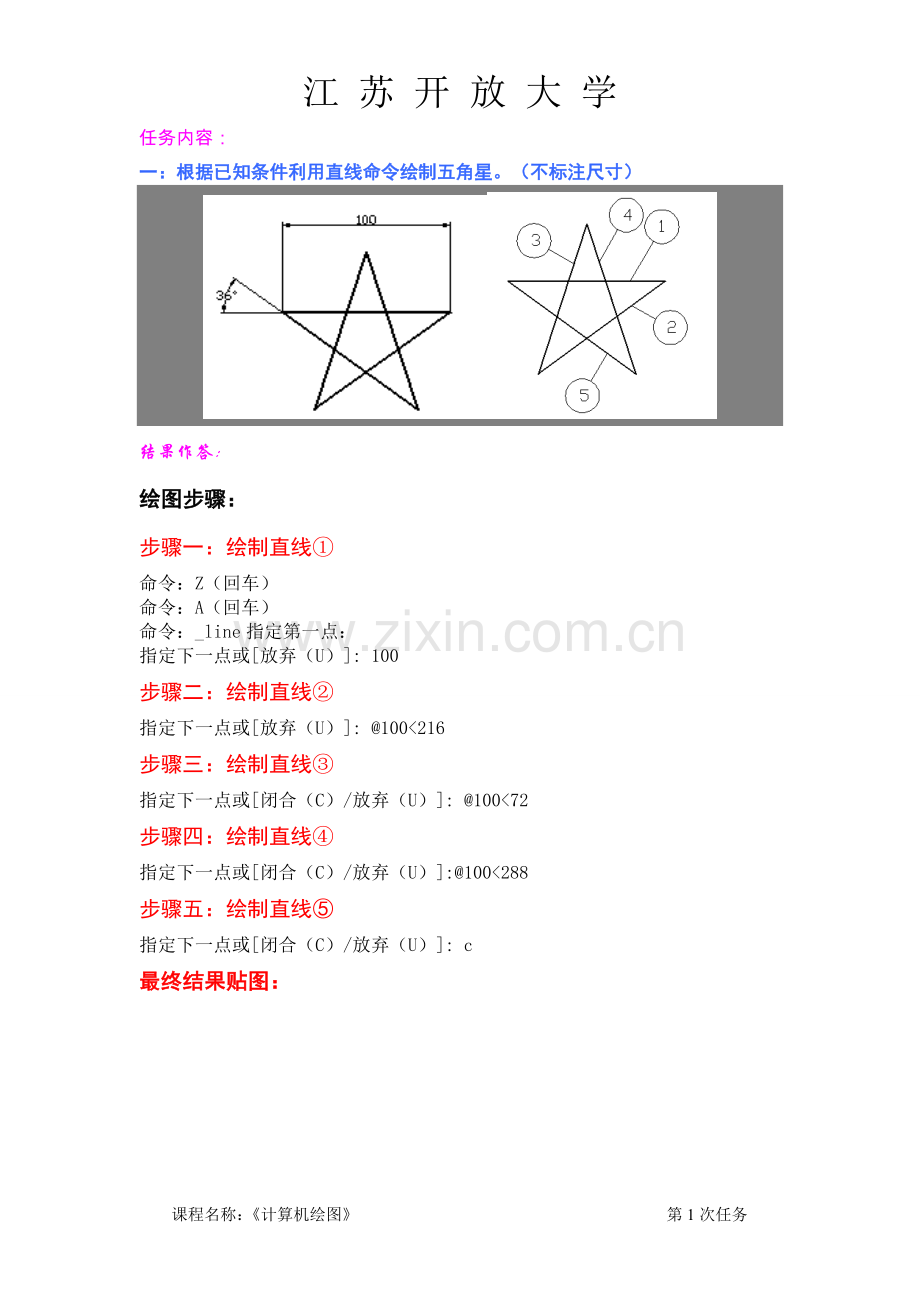

江 苏 开 放 大 学 形成性考核作业 学 号 姓 名 课程代码 110037 课程名称 计算机绘图 第 1 次任务 共 4 次任务 任务内容: 一:根据已知条件利用直线命令绘制五角星。(不标注尺寸) 结果作答: 绘图步骤: 步骤一:绘制直线① 命令:Z(回车) 命令:A(回车) 命令:_line指定第一点: 指定下一点或[放弃(U)]: 100 步骤二:绘制直线② 指定下一点或[放弃(U)]: @100<216 步骤三:绘制直线③ 指定下一点或[闭合(C)/放弃(U)]: @100<72 步骤四:绘制直线④ 指定下一点或[闭合(C)/放弃(U)]:@100<288 步骤五:绘制直线⑤ 指定下一点或[闭合(C)/放弃(U)]: c 最终结果贴图: 任务内容: 二: 绘制含圆的平面图形(分层设置线型和线宽),不标注尺寸。(其中:左上角和右下角的圆分别与正方形和中间的圆相切) 结果作答: 绘图步骤: 步骤一:绘图环境设置 步骤二:绘制50X50正方形 命令:_line指定第一点: 指定下一点或[放弃(U)]: <正交 开>50 指定下一点或[放弃(U)]: 50 指定下一点或[闭合(C)/放弃(U)]: 50 指定下一点或[闭合(C)/放弃(U)]: c 步骤三:绘制中心线 命令:_line指定第一点: 指定下一点或[放弃(U)]: 指定下一点或[放弃(U)]: 步骤四:绘制直径为20的圆 命令:_circle指定圆的圆心或[三点(3P)/两点(2P)/切点、切点、半径(T)]: 指定圆的半径或[直径(D)]:_d指定圆的直径:20 步骤五:绘制其余六个小圆 命令:_circle指定圆的圆心或[三点(3P)/两点(2P)/切点、切点、半径(T)]:_3p指定圆上你的第一个点: 指定圆上你的第二个点: 指定圆上你的第三个点: 命令:_circle指定圆的圆心或[三点(3P)/两点(2P)/切点、切点、半径(T)]:_3p指定圆上你的第一个点: 指定圆上你的第二个点: 指定圆上你的第三个点: 命令:_circle指定圆的圆心或[三点(3P)/两点(2P)/切点、切点、半径(T)]:_3p指定圆上你的第一个点:_tan到 指定圆上你的第二个点:_tan到 指定圆上你的第三个点:_tan到 命令:_circle指定圆的圆心或[三点(3P)/两点(2P)/切点、切点、半径(T)]:_3p指定圆上你的第一个点:_tan到 指定圆上你的第二个点:_tan到 指定圆上你的第三个点:_tan到 命令:_circle指定圆的圆心或[三点(3P)/两点(2P)/切点、切点、半径(T)]:_3p指定圆上你的第一个点:_tan到 指定圆上你的第二个点:_tan到 指定圆上你的第三个点:_tan到 命令:_circle指定圆的圆心或[三点(3P)/两点(2P)/切点、切点、半径(T)]:_3p指定圆上你的第一个点:_tan到 指定圆上你的第二个点:_tan到 指定圆上你的第三个点:_tan到 命令:_circle指定圆的圆心或[三点(3P)/两点(2P)/切点、切点、半径(T)]:_3p指定圆上你的第一个点:_tan到 指定圆上你的第二个点:_tan到 指定圆上你的第三个点:_tan到 最终结果贴图: 任务内容: 三:绘制带多边形的平面图形。(不标注尺寸) 结果作答: 绘图步骤:(具体操作步骤字体要求为黑色) 步骤一:绘图环境设置 步骤二:绘制φ10、φ20圆 命令:_circle指定圆的圆心或[三点(3P)/两点(2P)/切点、切点、半径(T)]:_3p指定圆上你的第一个点:指定圆的半径或[直径(D)]<7.6596>:_d指定圆的直径<15.3192>:20 命令:_circle指定圆的圆心或[三点(3P)/两点(2P)/切点、切点、半径(T)]:<打开三维对象捕捉><打开对象捕捉><极轴 开>指定圆的半径或[直径(D)]<10.0000>:_d指定圆的直径<20.0000>:10 步骤三:绘制中心线 命令:_dimcenter 选择圆弧或圆 步骤四:绘制φ30圆和正六边形,并处理中心线 命令:_copy找到1个 当前设置:复制模式=多个 指定基点或[位移(D)/模式(O)]<位移>: 指定第二个点或[阵列(A)] <使用第一个点作为位移 >:25 指定第二个点或[阵列(A)/退出(E)/放弃(U)] <退出>: 命令:_copy找到1个 当前设置:复制模式=多个 指定基点或[位移(D)/模式(O)]<位移>: 指定第二个点或[阵列(A)] <使用第一个点作为位移 >:20 指定第二个点或[阵列(A)/退出(E)/放弃(U)] <退出>: 命令:_move找到1个 指定基点或[位移(D)]<位移>: 指定第二个点或 <使用第一个点作为位移 >: 命令:_move找到1个 指定基点或[位移(D)]<位移>: 指定第二个点或 <使用第一个点作为位移 >: 命令:_circle指定圆的圆心或[三点(3P)/两点(2P)/切点、切点、半径(T)]:指定圆的半径或[直径(D)]<15.0000>:_d指定圆的直径<30.0000>: 30 命令:_polygon输入侧面数<6>: 指定正多边形的中心点或[边(E)]: 输入选项[内接于圆(1)/外切于圆(C)]<1>:1 指定圆的半径:10 步骤五:绘制切线和圆角 命令:_pc_gqx 正在初始化… 请点取圆或弧上一点及另一圆或弧上另一点: 命令:_fillet 当前设置:模式=修剪,半径=15.0000 选择第一个对象或[放弃(U)/多段性(P)/半径(R)/修剪(T) / 多个(M)]: 选择第二个对象,或按住Shift键选择对象以应用角点或[半径(R)]:15 步骤六:修剪多余弧线 命令:_break选择对象: 指定第二个打断点或[第一点(F)]: 命令:_break选择对象: 指定第二个打断点或[第一点(F)]: 最终结果贴图: 任务内容: 四、绘制均布结构图素的平面图形(不标注尺寸) 结果作答: 绘图步骤:(具体操作步骤字体要求为黑色) 步骤一:绘图环境设置 步骤二:绘制φ40圆 命令:_circle指定圆的圆心或[三点(3P)/两点(2P)/切点、切点、半径(T)]:指定圆的半径或[直径(D)]<15.0000>:_d指定圆的直径<30.0000>:40 步骤三:绘制中心线 命令:_dimcenter 选择圆弧或圆: 命令:_line指定第一点: 指定下一点或[放弃(U)]:20º 指定下一点或[放弃(U)]:118 º 指定下一点或[放弃(U)]:152 º 命令:_circle指定圆的圆心或[三点(3P)/两点(2P)/切点、切点、半径(T)]:指定圆的半径或[直径(D)]<85.0000>:_d指定圆的直径<170.0000>:120 步骤四:绘制2个φ20圆及一个腰圆形图 命令:_circle指定圆的圆心或[三点(3P)/两点(2P)/切点、切点、半径(T)]:指定圆的半径或[直径(D)]<60.0000>:_d指定圆的直径<20.0000>:20 命令:_circle指定圆的圆心或[三点(3P)/两点(2P)/切点、切点、半径(T)]:指定圆的半径或[直径(D)]<10.0000>:_d指定圆的直径<20.0000>:20 命令:_circle指定圆的圆心或[三点(3P)/两点(2P)/切点、切点、半径(T)]:指定圆的半径或[直径(D)]<10.0000>:_d指定圆的直径<20.0000>:10 命令:_circle指定圆的圆心或[三点(3P)/两点(2P)/切点、切点、半径(T)]:指定圆的半径或[直径(D)]<5.0000>:_d指定圆的直径<10.0000>:10 命令:_arc指定圆弧的起点或[圆心(C)]: 指定圆弧的第二个点或[圆心(C)/端点(E)]:_e 指定圆弧的端点: 指定圆弧的圆心或[角度(A)/方向(D)/半径(R)]:_r指定圆弧的半径:130 命令:_arc指定圆弧的起点或[圆心(C)]: 指定圆弧的第二个点或[圆心(C)/端点(E)]:_e 指定圆弧的端点: 指定圆弧的圆心或[角度(A)/方向(D)/半径(R)]:_r指定圆弧的半径:110 命令:_break选择对象: 指定第二个打断点或[第一点(F)]: 命令:_break选择对象: 指定第二个打断点或[第一点(F)]: 步骤五:阵列四个腰圆形图 命令:_array找到1个 输入阵列类型[矩形(R)/路径(PA)/极轴(PO)]<矩形>:PO 类型=极轴 关联=是 指定列阵的中心点或[基点(B)/ 旋转轴(A)]: 输入项目数或[项目间角度(A)/表达式(E)] <4>:4 需要点或选项关键字。 输入项目数或[项目间角度(A)/表达式(E)] <4>: 指定填充角度(+=逆时针、-=顺时针)或[表达式(EX)] <360>: 按Enter键接受或[关联(AS)/基点(B)/项目(I)/ 项目间角度(A)/填充角度(F)/行(ROW)/层(L)/旋转项目(ROT)/退出(X)]<退出>:X 步骤六:绘制一个齿形图 命令:_line指定第一点: 指定下一点或[放弃(U)]: <正交 开> <正交 关> 指定下一点或[放弃(U)]:90º 命令:_line指定第一点: 指定下一点或[放弃(U)]: 步骤七:阵列齿形图 命令:AR ARRAY 选择对象:找到1个 选择对象:找到1个,总计2个 选择对象:输入阵列类型[矩形(R)/路径(PA)/极轴(PO)]<矩形>: 类型=极轴 关联=是 指定列阵的中心点或[基点(B)/ 旋转轴(A)]: 输入项目数或[项目间角度(A)/表达式(E)] <4>:18 指定填充角度(+=逆时针、-=顺时针)或[表达式(EX)] <360>:360 按Enter键接受或[关联(AS)/基点(B)/项目(I)/ 项目间角度(A)/填充角度(F)/行(ROW)/层(L)/旋转项目(ROT)/退出(X)]<退出>: 最终结果贴图: 得分 评阅时间 评阅教师 评语: 课程名称:《计算机绘图》 第1次任务
