钣金展开计算公式--很实用
在网上看到一个折弯计算公式分享给大家，作者不详。

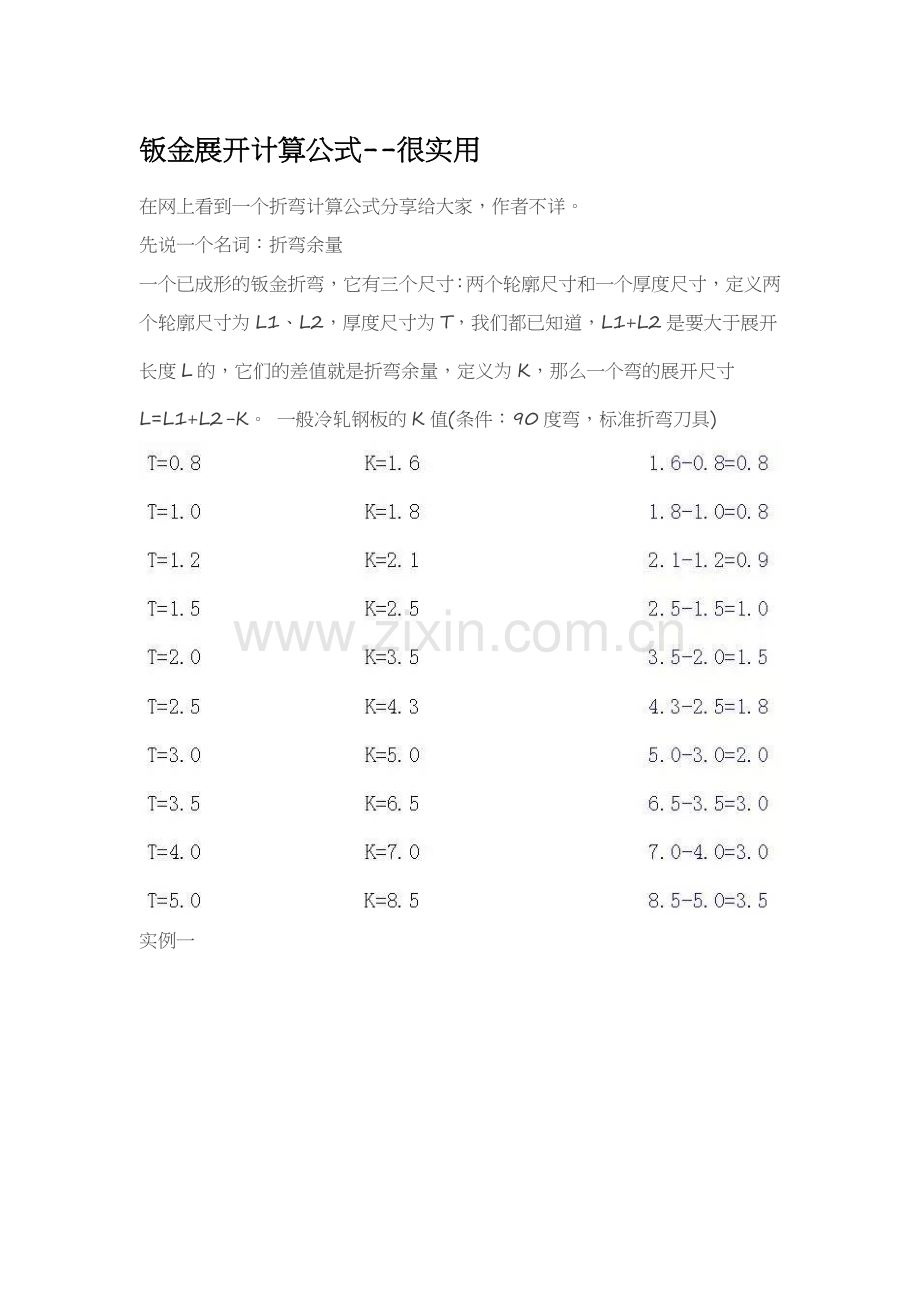

先说一个名词：折弯余量
一个已成形的钣金折弯，它有三个尺寸：两个轮廓尺寸和一个厚度尺寸，定义两个轮廓尺寸为L1、L2，厚度尺寸为T，我们都已知道，L1+L2是要大于展开长度L的，它们的差值就是折弯余量，定义为K，那么一个弯的展开尺寸L=L1+L2-K。 一般冷轧钢板的K值(条件：90度弯，标准折弯刀具)

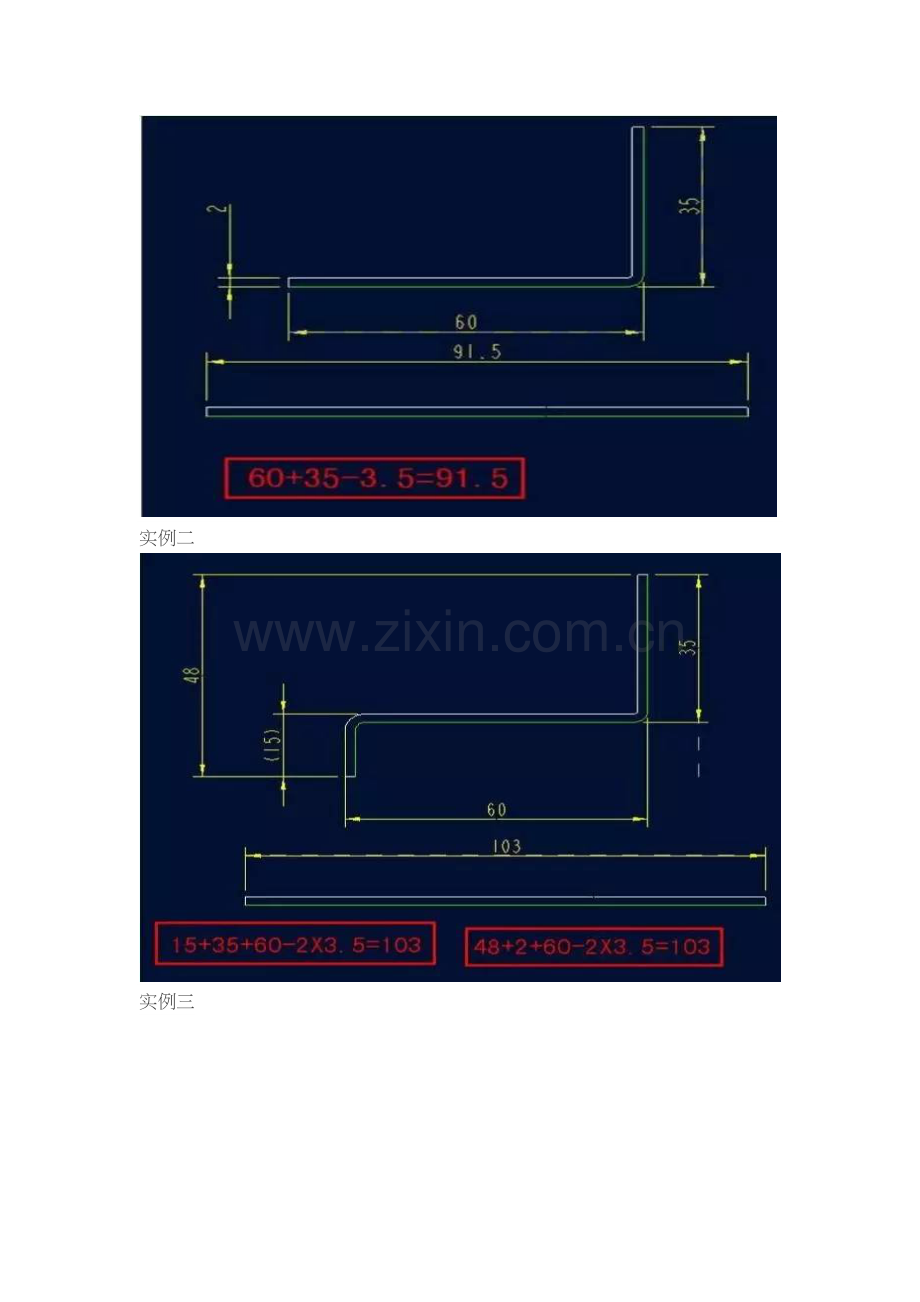

实例一

实例二

实例三

不规则折弯按K因子=0.5，直接用AUTOCAD画中性层测量。如有偏差再根据具体情况调整。一般也差不了多少。折弯时调整下模槽宽也可将偏差的展开尺寸调整成合格的折弯外形（当然在一定的范围内）。还有一外钣金件总有一些壁外形偏差允许大一些，可将偏差累积到那些壁去。
