边防信息化建设-指挥中心

在全军信息化建设的推动下，临沧市边防支队信息化建设步伐明显加快，但是仍然存在方方面面的问题。临沧市边防支队信息化建设必须根据边防现有基础条件，着眼于长远发展，统筹兼顾，突出重点，走具有中国特色的边防信息化建设发展之路。在建设内容上，要重点抓好边防信息基础设施、领导体制、标准规范、人才队伍建设。
一、项目概况
（一）设计思想
我们通过对临沧市边防支队指挥中心现场勘查和深入分析，得出具体需求如下：
l 建设一套指挥全市边防站的系统，对所有全市边防站的重要工作岗位及重要执勤点的安全和相关的工作人员进行日常的监控和工作巡视；
l 系统建成后应能够实现清晰流畅的监控图像，能够方便地调用现有子系统的高清图像及音频，互联互通现场指挥及省管部门的工作指示；
l 系统提供良好的操作管理界面，能够方便地管理和操作；
l 能根据所现在的管理模式和管理权限进行分级分区域管理；
l 系统能够实现多用户登陆操作，领导和操作员可同时浏览监控图像；
l 系统应能够长期稳定可靠地运行，故障率低、安装维护方便；
l 系统设备应具备良好的性价比；
（二）设计原则
临沧市边防支队指挥中心系统方案设计时应遵循技术先进、功能齐全、性能稳定、节约成本的原则。并综合考虑维护及操作因素，并将为今后的发展、扩建、改造等因素留有扩充的余地。本系统设计内容是系统的、完整的、全面的；设计方案具有科学性、合理性、可操作性。其具有以下原则：

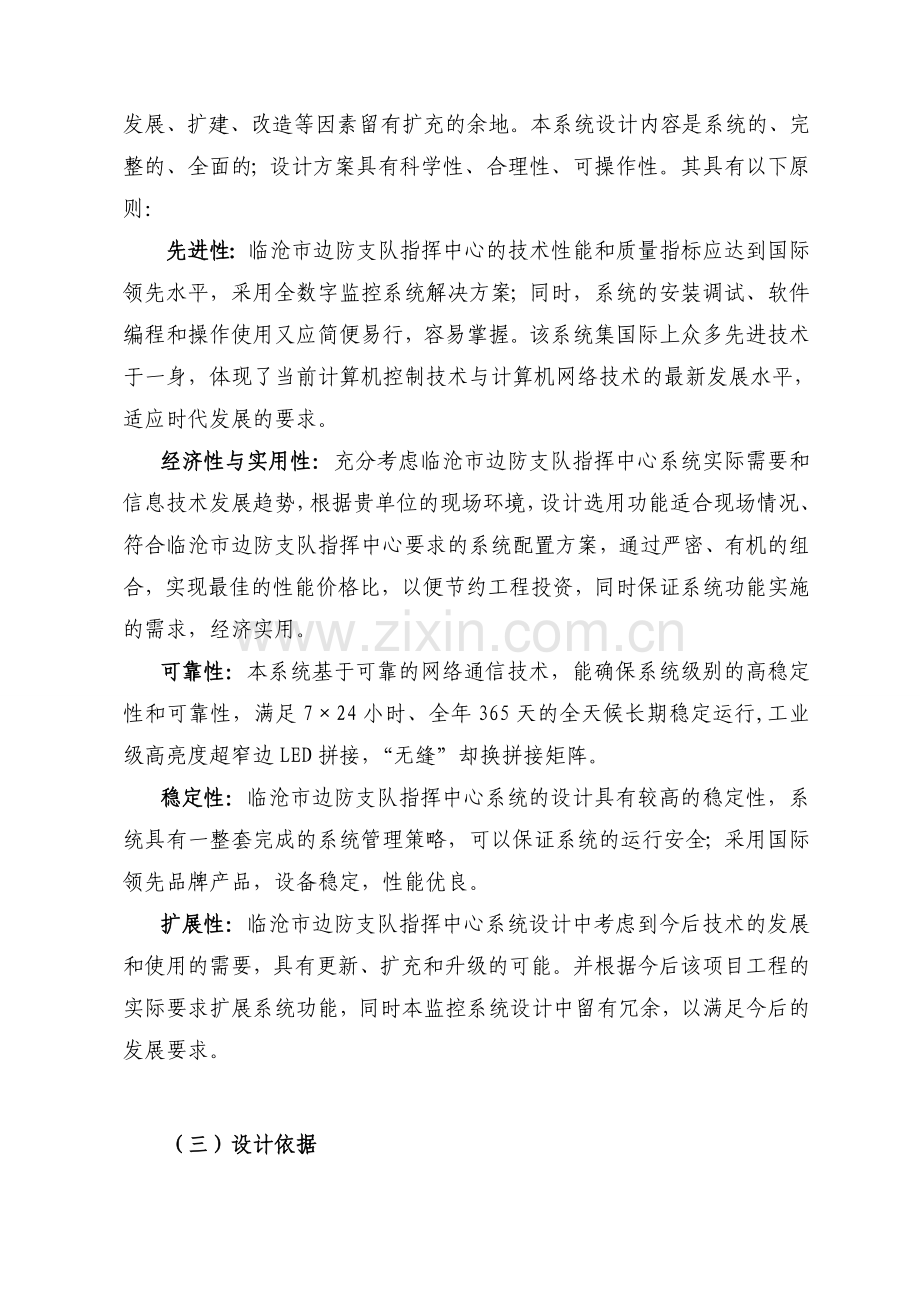

先进性：临沧市边防支队指挥中心的技术性能和质量指标应达到国际领先水平，采用全数字监控系统解决方案；同时，系统的安装调试、软件编程和操作使用又应简便易行，容易掌握。该系统集国际上众多先进技术于一身，体现了当前计算机控制技术与计算机网络技术的最新发展水平，适应时代发展的要求。
经济性与实用性：充分考虑临沧市边防支队指挥中心系统实际需要和信息技术发展趋势，根据贵单位的现场环境，设计选用功能适合现场情况、符合临沧市边防支队指挥中心要求的系统配置方案，通过严密、有机的组合，实现最佳的性能价格比，以便节约工程投资，同时保证系统功能实施的需求，经济实用。
可靠性：本系统基于可靠的网络通信技术，能确保系统级别的高稳定性和可靠性，满足7×24小时、全年365天的全天候长期稳定运行,工业级高亮度超窄边LED拼接，“无缝”却换拼接矩阵。
稳定性：临沧市边防支队指挥中心系统的设计具有较高的稳定性，系统具有一整套完成的系统管理策略，可以保证系统的运行安全；采用国际领先品牌产品，设备稳定，性能优良。
扩展性：临沧市边防支队指挥中心系统设计中考虑到今后技术的发展和使用的需要，具有更新、扩充和升级的可能。并根据今后该项目工程的实际要求扩展系统功能，同时本监控系统设计中留有冗余，以满足今后的发展要求。

（三）设计依据
本系设计时严格遵守以下技术规范：
l 《跨区域视频监控联网共享技术规范》DB33/T 629-2007
l 《中华人民共和国公安部行业标准》（GA70-94）
l 《工业电视系统工程设计规范》（GBJ115-87）
l 《建筑及建筑群综合布线工程设计规范》 （GB/T50311-2000）
l 公安部《警用地理信息系统系列标准规范》
l 《彩色电视图像质量主观评价方法》（GB7401-1987）
l 《信息技术开放系统互连网络层安全协议》（GB/T 17963）
l 《计算机信息系统安全》（GA 216.1－1999）
l 《电子计算机机房设计规范》(GB50174-93）
l 《建筑物防雷设计规范》(GB50057-94)
l 《安全防范系统雷电浪涌防护技术要求》(GA/T670-2006)
（四）设计目标
临沧市边防支队指挥中心系统建设的总体目标是：坚持科学规划、统筹安排，分步实施、分类管理的原则，努力发挥后发优势，建设全市一流的精品工程，全面加快推进临沧市边防支队指挥中心信息化建设。基本构建一套现代化、数字化、规范化的电力安全管理信息化框架体系，建设集“数字化、智能化、集成化”于一体的“数字管理平台”。以建设临沧市边防支队指挥中心安全信息化系统的硬件及网络平台等基础工程为重点，全面推进应用系统与数据库开发建设，实现临沧市边防支队指挥中心安全管理信息化网络互联互通、标准基本统一、信息资源共享、信息通讯快捷、指挥管理高效、应用功能完备、安全保障有力，成为指挥、调度、协调、支持、服务为一体的主要平台。
二、项目整体解决方案设计
据临沧市边防支队指挥中心使用特性及功能，系统设计和配置应遵循以下原则进行：
1、系统设计与配置强调先进适用：
考虑到将来数字化视频产品的成熟与发展，系统采用全数字模式设计方案，即液晶拼接屏，既能单独作为显示器使用，又可以拼接成超大屏幕使用。根据不同使用需求，实现可变大也可变小的百变大屏功能：单屏分割显示、单屏单独显示、任意组合显示、全屏液晶拼接、双重拼接液晶屏拼接、竖屏显示，图像边框可选补偿或遮盖，支持数字信号的漫游、缩放拉伸、跨屏显示，各种显示预案的设置和运行，全高清信号实时处理。
2、系统设计与配置强调综合平衡
系统设计与配置应综合平衡，主要系统达到国际先进水准，设备选型要保证全系统品质、性能等搭配合理。
3、系统设计与配置体现经济效益
系统设计与配置在体现临沧市边防支队指挥中心系统先进性特色的同时注意工程投资的经济效益。除考虑建设时的一次性投资外，还充分考虑系统的运行成本，并使之最小化。
4、系统信息共享性及兼容性
设计充分考虑临沧市边防支队指挥中心系统所涉及的各个子系统的信息共享要求，确保系统总体结构的先进性、合理性、兼容性和可扩展性；满足贵单位综合业务管理平台对子系统视频图像音频的接入管理。
5、除了系统的设计与配置必须依照国家的有关标准外，根据总体要求，对各子系统进行结构化和标准化设计，综合体现出当今的先进技术
6、系统具有极高的安全性、可靠性和容错性。
7、系统设计与配置应适应使用要求，创造高效、系统和建筑环境充分融合的目的。
8、在可靠、先进的前提下，系统的配置设计应达到性能价格比的优化目标。

三、项目系统主要设备组成
（一）拓扑图

（二）主要设备
1、液晶拼接单元
采用55英寸LG超窄边高亮500ml/㎡，LED背光，1920*1080分辨率；内置C板一体机三星面板，工业级DID液晶屏；（原装A级面板，投标时出具报关单）左右拼接缝≦3.5mm 单屏物理分辨率1920*1080，单屏清晰度1080P亮度700cd/㎡， 采用直下式LED光源技术显示屏，3500：1对比度；10000K的色温；响应时间8ms实现嵌入式拼接功能。支持7x24天开机。液晶拼接单元显示范围：1018.08mm(H)×572.67mm(V)；开窗模式：单屏显示、漫游、叠加、开窗口组合显示、全屏显示;液晶拼接器接口：输入：VGA≥1、分量高清≥1、BNC≥6、HDMI≥2；输出。
2、纯数字外置式图像拼接处理器
纯数字FPGA并行处理，处理功能强大，支持28路HDMI、20路VGA输入、8路AV信号输入，12路HDMI输出；支持1080P信号显示；单机集成拼接控制、信号切换等基本功能 ；支持漫游、叠加、缩放拉伸，HDMI信号窗口和视频信号窗口可四层叠加显示；多种显示预案存储功能。（具有LED显示功能）可接入现有的快捷中控控制代码；支持72路。
3、HDMI AV输入
1、HDMI 1.4a 标准，兼容DVI1.0。2、支持3D。3、HDMI输入信号的音频解码（双声道）。4、支持HDCP加密5、输入接口HDMI HDMI 1.4a，兼容DVI1.06、信号输入HDMI 1.4a 1920X1080p@60Hz及以下分辨率， DVI 1.0VESA标准7、信号电平 TMDS 2.9V/3.3V
1、CVBS视频输入 2、支持多种分辨率转换输出3、画质优化增强。输入接口 VGA接口 兼容YPbPr和CVBS信号4、信号输入VGAVESA 分辨率标准YPbPr 480i,480p,576i,576p,720p,1080i,1080p5、信号输入 CVBS NTSC/PAL 480i,567i7、信号输出 转换格式 HDMI：720p,1080p；DVI：720p,1080p。
4、机架式混音器
12声道话筒/线路机架调音台，配有8个话筒前置功放。 总输入 12单声道/立体声输入通道8/4路混音母线 2话放 8IMP均衡通道 2段效果发送通道 2效果返回 1立体声效果处理器预置 100指示灯4个其他特征：+48 V幻象电源，60毫米推子，密封控制旋。
5、屏蔽RGB线
纯铜：2+3；高纯度无氧铜线芯，新型配方环保PVC材料，质感超赞，视觉震撼！高保真设计完美传输，尽享无损画质！插头镀金触点具有很强的传导性，可以有效减少数据传输流失，避免产生错误信号。 导体采用美规28AWG绞合镀锡铜，三基色信号线独立屏蔽结构，减少干扰，保证数据高速传输。 线材外层采用全屏蔽铝箔和高密度编织网，并且线材两端加入特制的射频截止器，有效隔离EMI/RFI电磁干扰，从而保证在不同工作环境中发挥其最佳清晰度影视效果。 此线缆采用高纯度5N无氧铜（OFC）进口端子、塑胶等材料制造线。
（三） 子系统终端列表
终端设备信号情况表
序号
设备名称
数量（台）
硬件接口
预留硬件接口
输入预留数量
混合矩阵（输入）
混合矩阵（输出）
1
桌面升降电脑
10
VGA
0
0
VGA
HDMI 拼接55寸
2
控制室电脑
7
VGA
0
0
VGA
HDMI 拼接55寸
3
视频会议摄相机
3
VIDE
VIDE
5
VIDE
HDMI 拼接55寸
4
高清会议摄像机
1
DVI
HDMI
6
HDMI
HDMI 拼接55寸
5
高清会议摄像机
1
DVI
VGA
2
HDMI
HDMI 拼接55寸
6
实物投影仪
1
VGA
0
0
VGA
HDMI 拼接55寸
7
桌面多媒体盒10位
2
VGA
0
0
目前使用2个VGA
HDMI 拼接55寸
8
视频会议主机
1
VGA
0
0
VGA
HDMI 拼接55寸
9
视频会议主机
1
VGA
0
0
VGA
HDMI 拼接55寸
10
实际使用
27

13
40
6台（55寸拼接屏）预留4组HDMI
11
实际接口数量：
VGA输入总路数22路，预留2路；视频输入总路数3路，预留5路；DVI接口输入总路数2路，预留6路；
12
混合矩阵统计：
实际输入数量（27路）+预留数量（13路）+输出实际数量（12路）+预留数量（4路）=总路数56路
（四）现场预安装效果图

五、结束语
在代信息化建设的推动下，临沧市边防支队信息化建设步伐明显加快，临沧市边防支队信息化建设必须根据边防现有基础条件，着眼于长远发展，统筹兼顾，突出重点，走具有中国特色的边防信息化建设发展之路。实现临沧市边防支队指挥中心安全管理信息化网络互联互通、标准基本统一、信息资源共享、信息通讯快捷、指挥管理高效、应用功能完备、安全保障有力，成为指挥、调度、协调、支持、服务为一体的主要平台。
