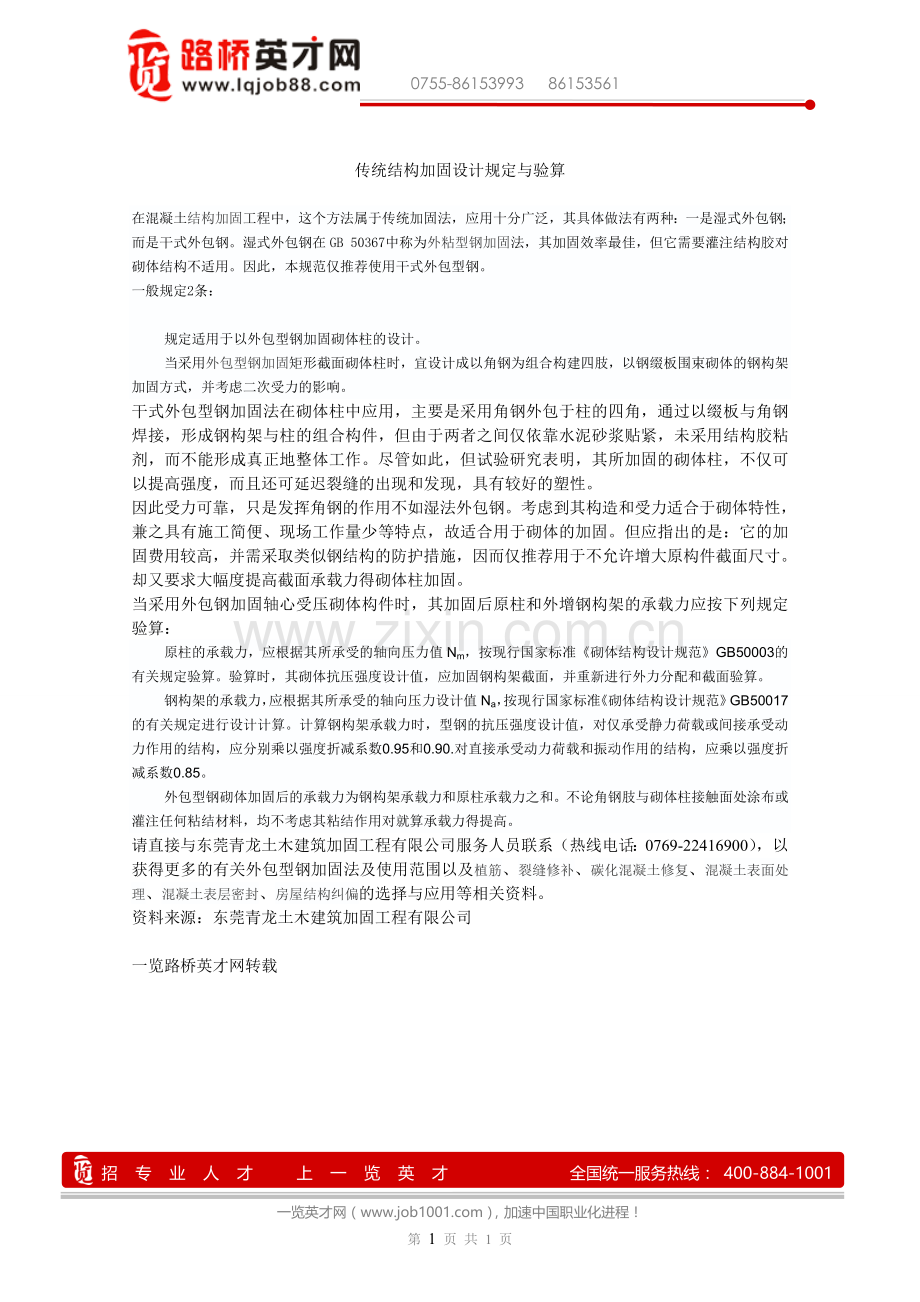

传统结构加固设计规定与验算.doc

0755-86153993 86153561

传统结构加固设计规定与验算

在混凝土结构加固工程中，这个方法属于传统加固法，应用十分广泛，其具体做法有两种：一是湿式外包钢；而是干式外包钢。湿式外包钢在GB 50367中称为外粘型钢加固法，其加固效率最佳，但它需要灌注结构胶对砌体结构不适用。因此，本规范仅推荐使用干式外包型钢。
一般规定2条：

规定适用于以外包型钢加固砌体柱的设计。
当采用外包型钢加固矩形截面砌体柱时，宜设计成以角钢为组合构建四肢，以钢缀板围束砌体的钢构架加固方式，并考虑二次受力的影响。
干式外包型钢加固法在砌体柱中应用，主要是采用角钢外包于柱的四角，通过以缀板与角钢焊接，形成钢构架与柱的组合构件，但由于两者之间仅依靠水泥砂浆贴紧，未采用结构胶粘剂，而不能形成真正地整体工作。尽管如此，但试验研究表明，其所加固的砌体柱，不仅可以提高强度，而且还可延迟裂缝的出现和发现，具有较好的塑性。
因此受力可靠，只是发挥角钢的作用不如湿法外包钢。考虑到其构造和受力适合于砌体特性，兼之具有施工简便、现场工作量少等特点，故适合用于砌体的加固。但应指出的是：它的加固费用较高，并需采取类似钢结构的防护措施，因而仅推荐用于不允许增大原构件截面尺寸。却又要求大幅度提高截面承载力得砌体柱加固。
当采用外包钢加固轴心受压砌体构件时，其加固后原柱和外增钢构架的承载力应按下列规定验算：
原柱的承载力，应根据其所承受的轴向压力值Nm，按现行国家标准《砌体结构设计规范》GB50003的有关规定验算。验算时，其砌体抗压强度设计值，应加固钢构架截面，并重新进行外力分配和截面验算。
钢构架的承载力，应根据其所承受的轴向压力设计值Na，按现行国家标准《砌体结构设计规范》GB50017的有关规定进行设计计算。计算钢构架承载力时，型钢的抗压强度设计值，对仅承受静力荷载或间接承受动力作用的结构，应分别乘以强度折减系数0.95和0.90.对直接承受动力荷载和振动作用的结构，应乘以强度折减系数0.85。
外包型钢砌体加固后的承载力为钢构架承载力和原柱承载力之和。不论角钢肢与砌体柱接触面处涂布或灌注任何粘结材料，均不考虑其粘结作用对就算承载力得提高。
