workbench--热分析案例.ppt

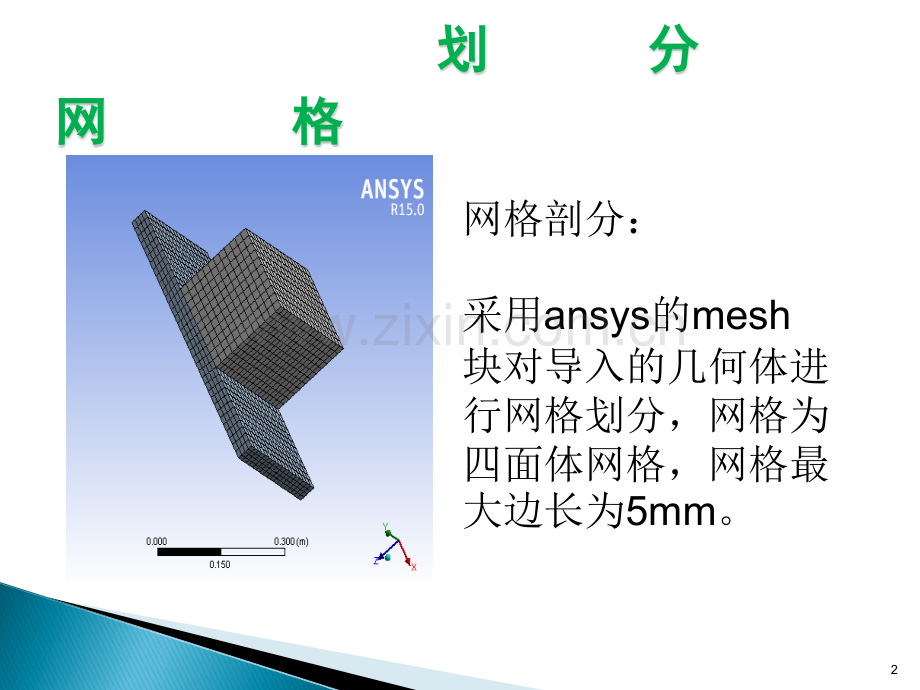

物物 理理 模模 型型 物理模型简化：混凝墙壁上附热源，热源为一侧等壁温，其余壁面为绝热壁面。热源附在墙面中间并与墙面垂直。在ansys的DesignModeler中进行建模。1 划划 分分 网网 格格网格剖分：采用ansys的mesh块对导入的几何体进行网格划分，网格为四面体网格，网格最大边长为5mm。2 定定 义义 边边 界界 条条 件件墙壁外表面：采用convection边界条件，设定外界空气温度10，换热系数为0.36W/k。3 定定 义义 边边 界界 条条 件件墙壁内表面：裸露于空气的表面采用convection边界条件，拟定外界空气温度20，换热系数为0.36W/k，与热源接触表面采用耦合边界条件。4 定定 义义 边边 界界 条条 件件热源：与墙体平行的壁面采用temperature边界条件，定义其温度为50，其余壁面均为绝热边界条件。5 结结 果果 及及 分分 析析温度场云图：通过显示计算得出的温度场可以看出该模型的最小温度值出现在墙体外表面顶部与底部，在该模型中温度场关于yz平面对称。6 结结 果果 及及 分分 析析热通量矢量图：通过观察热通量矢量图可以发现热量的传递方向及密度分布情况。7 结结 果果 及及 分分 析析一维导热区域分布：在该模型中一维导热区域（xz平面）如图所示。在该稳态导热过程中y方向所有截面热流密度均相同。8
