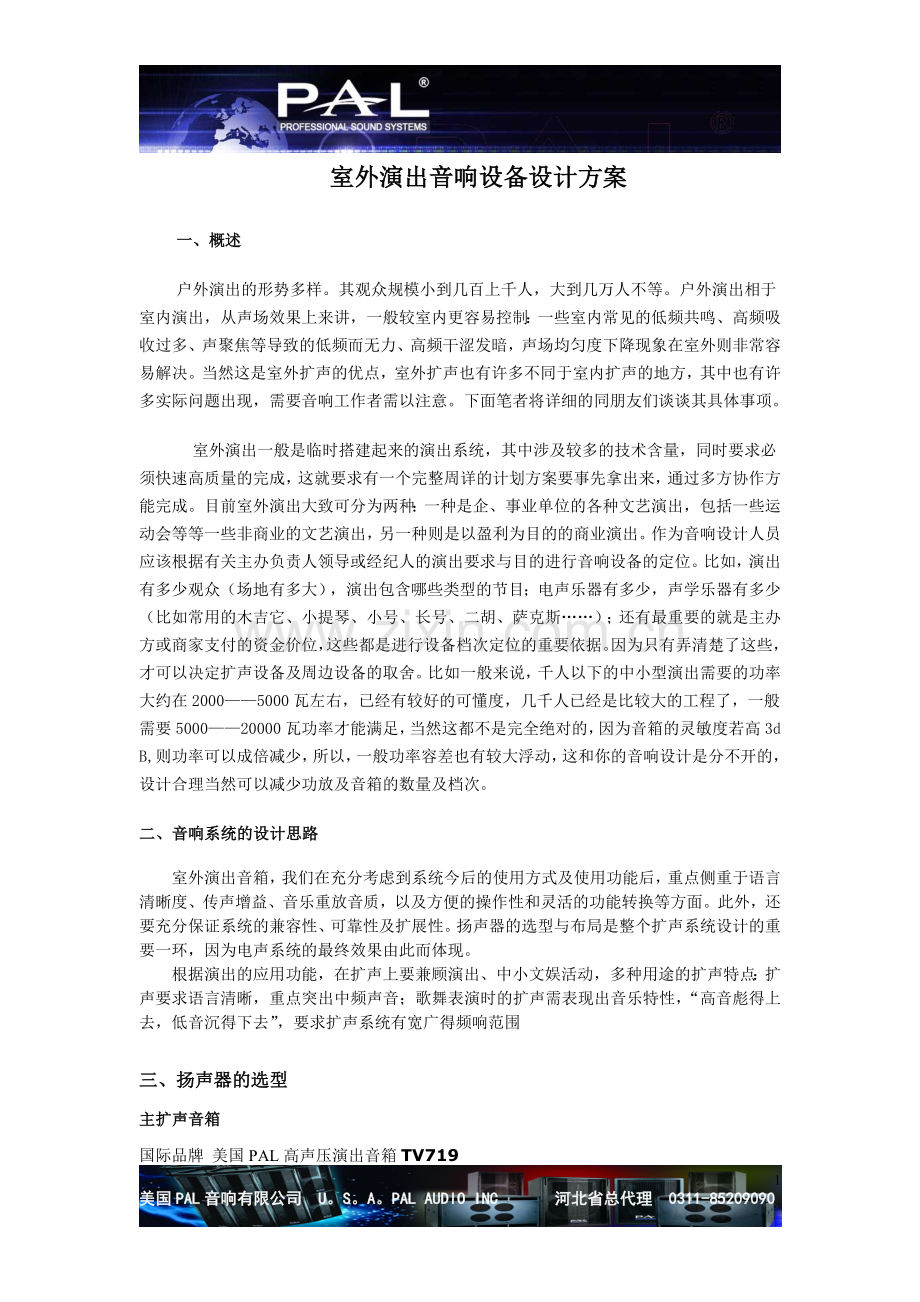

室外演出音响设备设计方案
一、概述
户外演出的形势多样。其观众规模小到几百上千人，大到几万人不等。户外演出相于室内演出，从声场效果上来讲，一般较室内更容易控制：一些室内常见的低频共鸣、高频吸收过多、声聚焦等导致的低频而无力、高频干涩发暗，声场均匀度下降现象在室外则非常容易解决。当然这是室外扩声的优点，室外扩声也有许多不同于室内扩声的地方，其中也有许多实际问题出现，需要音响工作者需以注意。下面笔者将详细的同朋友们谈谈其具体事项。
 室外演出一般是临时搭建起来的演出系统，其中涉及较多的技术含量，同时要求必须快速高质量的完成，这就要求有一个完整周详的计划方案要事先拿出来，通过多方协作方能完成。目前室外演出大致可分为两种：一种是企、事业单位的各种文艺演出，包括一些运动会等等一些非商业的文艺演出，另一种则是以盈利为目的的商业演出。作为音响设计人员应该根据有关主办负责人领导或经纪人的演出要求与目的进行音响设备的定位。比如，演出有多少观众（场地有多大），演出包含哪些类型的节目；电声乐器有多少，声学乐器有多少（比如常用的木吉它、小提琴、小号、长号、二胡、萨克斯……）；还有最重要的就是主办方或商家支付的资金价位，这些都是进行设备档次定位的重要依据。因为只有弄清楚了这些，才可以决定扩声设备及周边设备的取舍。比如一般来说，千人以下的中小型演出需要的功率大约在2000——5000瓦左右，已经有较好的可懂度，几千人已经是比较大的工程了，一般需要5000——20000瓦功率才能满足，当然这都不是完全绝对的，因为音箱的灵敏度若高3dB,则功率可以成倍减少，所以，一般功率容差也有较大浮动，这和你的音响设计是分不开的，设计合理当然可以减少功放及音箱的数量及档次。
二、音响系统的设计思路
室外演出音箱，我们在充分考虑到系统今后的使用方式及使用功能后，重点侧重于语言清晰度、传声增益、音乐重放音质，以及方便的操作性和灵活的功能转换等方面。此外，还要充分保证系统的兼容性、可靠性及扩展性。扬声器的选型与布局是整个扩声系统设计的重要一环，因为电声系统的最终效果由此而体现。
根据演出的应用功能，在扩声上要兼顾演出、中小文娱活动，多种用途的扩声特点：扩声要求语言清晰，重点突出中频声音；歌舞表演时的扩声需表现出音乐特性，“高音彪得上去，低音沉得下去”，要求扩声系统有宽广得频响范围

三、扬声器的选型

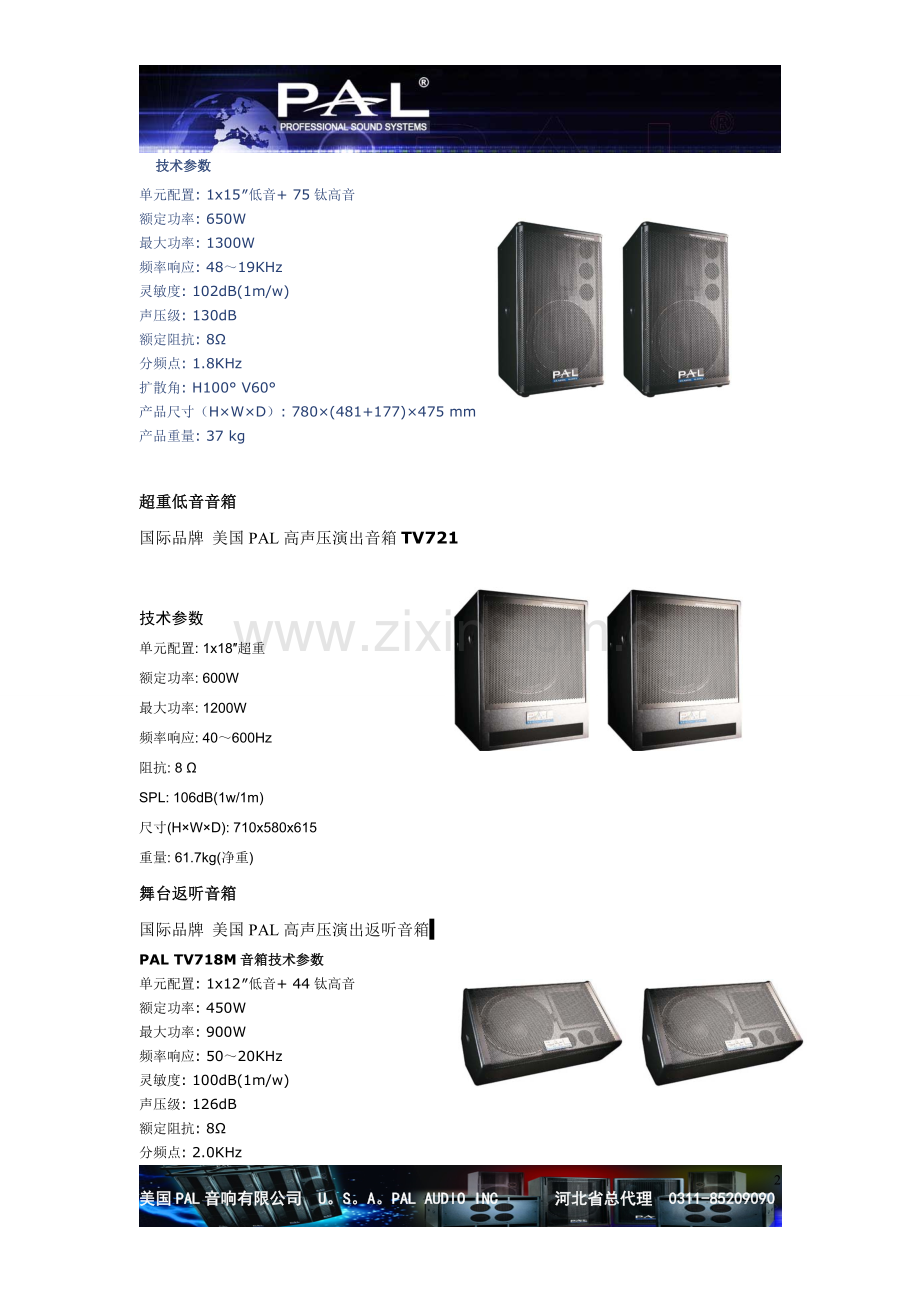

主扩声音箱
国际品牌 美国PAL高声压演出音箱TV719
 技术参数
单元配置: 1x15″低音+ 75钛高音
额定功率: 650W
最大功率: 1300W
频率响应: 48～19KHz
灵敏度: 102dB(1m/w)
声压级: 130dB
额定阻抗: 8Ω
分频点: 1.8KHz
扩散角: H100° V60°
产品尺寸（H×W×D）: 780×(481+177)×475 mm
产品重量: 37 kg

超重低音音箱
国际品牌 美国PAL高声压演出音箱TV721

技术参数
单元配置: 1x18″超重
额定功率: 600W
最大功率: 1200W
频率响应: 40～600Hz
阻抗: 8 Ω
SPL: 106dB(1w/1m)
尺寸(H×W×D): 710x580x615
重量: 61.7kg(净重)
舞台返听音箱
国际品牌 美国PAL高声压演出返听音箱
PAL TV718M音箱技术参数
单元配置: 1x12″低音+ 44钛高音
额定功率: 450W
最大功率: 900W
频率响应: 50～20KHz
灵敏度: 100dB(1m/w)
声压级: 126dB
额定阻抗: 8Ω
分频点: 2.0KHz
扩散角: H100° V60°
产品重量: 25.8 kg

调音台
国际品牌 日本YAMAHA MG166CX
n 16输入通道，8单声道 4立体声。
n 10个高性能话筒放大器带幻象电源开关。
n 通道内置通道压缩器。
n 所有话筒输入均配置三段式通道均衡器和HPF。
n 7母线(3辅助、4遍组)。
n 内置SPX效果器(仅MG166CX)。
n 极佳手感的60mm推子和发光ON/OFF开关。
n 轻巧耐用的机身设计MG166CX:5.5kgMG166C:5.3kg

均衡器
国际品牌 美国PAL B807（2 X 31段图示均衡器）

技术参数
2×31段图示均衡器:
双通道31段均衡调节；
1/3倍频程滤波；
20Hz 到20KHz精确频率均衡调整范围；
恒定Q值滤波器；
12dB/6dB的提升和衰减模式可开关转换并且配有状态指示灯；
精确的12段输出电平（从-30到+12dB）指示及削顶失真指示灯；
配有XLR和6.3mm耳机输入/输出插座，适合平衡和不平衡操作；
信号旁路直通开关功能并且开关配有状态指示灯；
可选频的高频（2.5KHz to 30KHz）和低频（10Hz to 400KHz）滤波器；
15dB的整体增益提升和衰减控制。

信号分配器

国际品牌 美国PAL B809（6路立体声/单声12路信号分配器）

技术参数
立体声6路/单声12路信号分配器
可将立体声/单声输入信号分配为立体声6路和单声12路信号输出；
输入信号具有独立的电平增益控制和电平指示；
对于立体声输入信号可切换为立体声混合输出；
所有输出具有独立的电平增益控制，电平指示和输出控制开关。

激励器

国际品牌 美国PAL B806（2路激励器/3D环绕效果器）
技术参数技术参数
2通道激励器/3D环绕效果器:
多用途的专业音质改良处理设备；
可选的低音“硬”提升和“软”增强效果；
嵌入式降噪系统和精确的电平LED指示灯；
多频段（可选）低音增强、高音激励器；
逼真的立体声环绕效果；
超低噪音的运算放大器，使性能更显著和优越；
断电自动硬旁路；

主扩声功放
国际品牌 美国PAL GT2400

技术参数
输出功率:
2Ω/每声道: 1500W
4Ω/每声道: 1100W
8Ω/每声道: 750W
桥接输出功率:
8Ω /桥接: 2200W
4Ω /桥接:3000W
额定功率时失真:
1KHz/8 Ω: 0.015%
1KHz/4 Ω: 0.030%
20Hz-20KHz/8 Ω: 0.150%
20Hz-20KHz/4 Ω: 0.200%
频率响应:20Hz-20KHz 0.2 dB (8 Ω 1 W)
阻尼系数: 8 Ω时大于 200
S/N: ≥R110 dB A计权
转换速率: 60V / μS
电压增益: AV=98
输入灵敏度: 额定功率输出时 0.775V
输入阻抗: 平衡输入20 KΩ 非平衡输入10KΩ
前面板操控及显示: AC 电源开关 CH1 和 CH2 通道增益控制
每声道电源: 绿色LED × 2
每声道讯号显示: 绿色LED -30B × 2 黄色 LED -60B × 2
每声道压限显示: 红色 LED × 2
保护显示: 红色 LED × 2
超重低音功放
国际品牌 美国PAL GT2400

技术参数
输出功率:
2Ω/每声道: 1500W
4Ω/每声道: 1100W
8Ω/每声道: 750W
桥接输出功率:
8Ω /桥接: 2200W
4Ω /桥接:3000W
额定功率时失真:
1KHz/8 Ω: 0.015%
1KHz/4 Ω: 0.030%
20Hz-20KHz/8 Ω: 0.150%
20Hz-20KHz/4 Ω: 0.200%
频率响应:20Hz-20KHz 0.2 dB (8 Ω 1 W)
阻尼系数: 8 Ω时大于 200
S/N: ≥R110 dB A计权
转换速率: 60V / μS
电压增益: AV=98
输入灵敏度: 额定功率输出时 0.775V
输入阻抗: 平衡输入20 KΩ 非平衡输入10KΩ
前面板操控及显示: AC 电源开关 CH1 和 CH2 通道增益控制
每声道电源: 绿色LED × 2
每声道讯号显示: 绿色LED -30B × 2 黄色 LED -60B × 2
每声道压限显示: 红色 LED × 2
保护显示: 红色 LED × 2
返听功放
国际品牌 美国PAL GT1800

功放技术参数
输出功率:
    4Ω: 800W
    8Ω: 550W
   频率响应: 20Hz - 20KHz
信噪比: -105dB
输入灵敏度: 0.775V
平衡输入阻抗: >20KΩ
非平衡输入阻抗: >10KΩ
总谐波失真(额定功率): less than 0.05%@1KHz
GT 2400, GT1800, GT1000 二级气囊, GT450：无级
电源电压:100V 120V 可转换开关 220V 240V 可转换开关，50 Hz 60 Hz ，其他电压在定货时可特别要求.
尺寸:88mm × 483mm × 480 mm
重量: 25KG

高级无线话筒
国际品牌 美国PAL P232X无线麦克风
P232X技术规格
载波频率范围: UHF 710MHz-865MHz
频率振荡模式: 锁相环回路
频道总数: 100CH
频率响应: 50 Hz-18KHz
频带宽度: 24MHz
载波稳定度: ±5PPm≤10KHz
假像干扰比: >80dB
信号噪声比: >105dB（1KHz-A）
灵敏度: -105dB（12dB S/N AD）
总失真率: <0.5% (在1KHz 时)
音频输出阻抗: 2.2KΩ
音频输出准位: -12dB
静音方式: 静音及音码锁定回路
功能显示方式: LCD液晶显示
电源供应: 12-18V Dc,600mA
输入插头型式: 平衡式XLR接头，非平衡式TRS6.3mm接头

其它配件说明介绍

四、设备清单（高配1）
序号
产 品 名 称
规格型号
单位
数量
单价(元)
金额(元)
备 注
1
美国PAL
主扩声音箱
TV719
只
8
4600
36800
国际品牌,两路全频,1×15",8Ω650W
2
美国PAL
主扩声功放
GT2400
台
4
4500
18000
国际品牌2×1100W/8Ω短路、断路、过载保护功能
3
美国PAL
超重低音音箱
TV721
只
2
4800
9600
国际品牌, ,1×18",8Ω600W
4
美国PAL
超重低音功放
GT2400
台
1
4500
4500
国际品牌2×1100W/4Ω短路、断路、过载保护功能
5
美国PAL
返听音箱
TV718
只
2
3800
7600
国际品牌,两路全频1×12", ,8Ω450W
6
美国PAL
返听功放
GT1800
台
1
3800
3800
国际品牌2×550W/8Ω短路、断路、过载保护功能
7
美国PAL
调音台
M16.2F
台
1
3200
3200
国际品牌 8路话筒输入，4路立体声输出，内至数字混响效果器
8
美国PAL
均衡器
B807
台
1
2300
2300
国际品牌、 2*31段图示均衡器，专利降噪技术
9
美国PAL
电子分频器
B809
台
1
2100
2100
国际品牌2路立体声/3路单声电子分频带限幅功能
10
美国PAL
激励器
B806
台
1
2300
2300
国际品牌 信号激励增益
11
美国PAL
音频处理器
K1600
台
1
2600
2600
国际品牌，话筒输入，立体声输入限定最大话筒音量音乐信号音量。
12
美国PAL
高级无线话筒
P-232X
套
1
2100
2100
美国品牌 高稳定性u段无线手持话筒，高保真动全音头 一托二
13
DVD机
飞利浦
台
1
420
420
支持多种格式，带USB口
14
时序器
SR/328
台
1
1200
1200
8路电源时序器，保护音响设备免受误操作引起的电流冲击
15
高级音频线
符合国家标准
批
1
1500
1500
中国品牌 讯道 2×400#音视频线、
16
防震航空机柜
16U
个
1
980
980
专业音响设备安装万像移动机柜，
17
辅料
符合国家标准
批
1
500
500
航空头/卡龙头/ /连接线/过机线
18
安装调试费5%

3500

19
税费: 4%
3000

RMB总价：壹拾万零陆佰元整 ￥：106000元

六、系统测试与调试方法

1、将功放和音箱接入系统，逐一打开设备的电源，待它们工作稳定后，接入相位仪，在较小的音量下，逐一检查所有音箱的相位是否正确。
2、将音箱处理器的噪声发生器和均衡器接入系统，准备好频谱仪，按照国家有关扩声质量测试要求，将频谱仪设置在相应的地方。然后以适中的音量对粉红色噪声信号扩声，在20-20kHz的音频范围内，细致微小地调节均衡器的各个频点，在保持音量一致的前提下，使得频谱仪显示的频响曲线在各个测试点处基本平直，并且记录好均衡器各频点的位置，同样在音量较小和额定的音量下，再对均衡器进行调试，并记录好、最后将这些记录好的均衡器频点进行相应的折中处理，再利用频谱仪的高一级的档位进行测试，适当修正后就可以确定好均衡器的频点位置了。注意，在进行均衡器的调试时，调音台的频率均衡点一定要在0处，其他周边设备要处在旁路状态，另外，考虑到普通人的听音习惯，可以将均衡器10K以上的信号适当做一些衰减。
3、将音箱处理器的电子分频，进行分频器的调试。对于仅作为低音音箱分频的分频器，可以在均衡器调试结束后，让低音系统单独工作，将分频器的分频点取在150-300Hz处，适当调整低音信号的增益，感觉音量适合即可，然后与全频系统一道试听，平衡低音和全频音量，对于作为全频系统的分频器，一定要尽量参照音箱厂家推荐的分频点试对增益做进一步的微调即可。
4、声压级的测定。同样将粉红色噪声仪接入扩声系统，像调试均衡器一样选取几个测试点放置声压计，将音响系统的所有设置都调整完毕，最后打开系统的设备，逐渐提升噪声信号音量，要求在保证信号的最佳动态的前提下，调整各设备的增益，使得系统的扩声声压在各测试点都要达到设计的要求，同时需要参考声压级在高、中、低各频段的情况，再对均衡和分频器略微做一些调整，当然高、中、低各频段的声压级不可能完全相同，一般为了考虑听感的特点都需要在高频的声压级上做一些降低，而DISCO系统的低音系统打开又需要低频声压级更高些。在声压级的测试时，需要将各测试点的声压级比较一番，如果各点的结果偏差较大，即说明该声场的均匀不好，就应该认真地进行分析和改进。
5、话筒和效果器的调试。对于话筒的调试一般要分类进行、人声、乐器用的有线话筒通常需要使用者配合完成，调试时需要了解好各人、各乐器喜爱和特性和使用距离，音质好，没有可闻的线路噪音即可；而无线话筒需要注意：天线的位置要合理，话筒使用时的死点和反馈点要足够少，并详细对位置作好记录，接收机的信号增益要适可，噪声抑制的微调旋钮要反复调试等；只要将信号的输入和输出增益调试合理，保证有一定的余量，并且将混响时间和延时量限制在一定范围，以免影响语言的清晰度和信号的连接性即可，其他具体的使用调整可以让操作者来自己进行。
6、将音箱处理器的压限器的调试，一般要在其他设备调试基本完成后再进行。在多数工程中，压限器的作用是保护功放和音箱，以及保持声音平稳，所以要先视信号强弱来设定压缩起始电平，通常起始电平不要设定太低，否则系统音质会受到影响，但设定太高也会失去保护作用，压缩启动的时间设置也不宜太长，以免保护动作不及时，但太短又会破坏音质，产生奇怪的声音，压缩恢复时间却不宜太短，否则也会产生奇怪的声音，压缩比在一般的工程中设定为4：1左右，在设定压限器上的噪声门时，可以这样：如果系统没有什么噪声，可以将噪声门关闭，如果有一定的噪声，可以将噪声门槛电平设置在比较低的位置，以免造成信号断断续续的打嗝现象，如果系统的噪音较大，就应该在工程的施工上分析了，不应该单独利用噪声门来解决。总之，压限器的调试没有一个具体的标准，各种设定基本都需要根据信号的情况和声音的质量来决定，反复比较来找到一个最佳点。
音响系统的其他设备调试就不再一一做介绍了，在具体的工程调试中就应该仔细阅读设计说明书和产品说明，细致逐步地调节，在不破坏声场的前提下，有选择地使用各种音频处理设备，满足设计的要求。

七、培训、售后保修承诺：

培训、售后服务承诺：我公司在红星美凯龙室外音响系统工程项目中所使用设备均为原厂正品。根据我司对工程的承诺，对所售器材（耗材除外）实行三年保修。
保修期间：所有设备保修服务均由我司负责保修。保修期间用户所购设备各部件发生非人为故障，我们会免费上门更换同种品牌不低于原规格型号的新部件，备用件在停止生产的情况下，我方会有计划地通知贵方，使用户有足够的时间采购所需备件。对于不能明确是否硬件出现故障时，我们会尽力配合进行检查，在必要时，在最短时间内到达现场协助排除问题，维持音响系统的正常使用。
服务响应：用户报修后，3小时内到现场解决问题，在短时间内不能解决问题的产品，将提供相同档次的产品给用户代用。所有货物保修服务方式均为我方上门保修，即由我方派员到货物使用现场维修。为保证用户设备正常使用，质保期后，可对该项目继续进行跟踪保养服务，实行最及时、最优惠的有偿售后服务。如设备发生故障，维修中所更换的零配件费用由用户自己承担。对使用方免费培训3名操作人员，使其掌握系统的基本结构、性能及原理；日常操作。
保养与管理：常见故障排除、突发事件的解决方法等；能够独立进行设备的日常应用、维护和管理。我们会选派专业技术人员为用户提供培训服务，提供系统设备运行操作方法、日常保养维护方法等。

八、选择美国PAL音响的理由

专业、全面、优越的一站式解决方案
美国PAL专业音响以专业的知识和经验，提供优越的一站式解决方案，全面满足客户多方面的专业音响需要。
全面的全球性的销售覆盖网络
美国PAL专业音响是现时国内专业音响最大的国际品牌之一，我们把全国划分八大区域，并与五十多个城市建立代理经销产品的关系，为国内客户提供多元化及极具低成本的美国PAL专业音响器材。
经典工程的案例
美国PAL专业音响几十年工程拥有上千个成功案例，请到我们公司查寻了解。
高品质保证，专业的服务
美国PAL专业音响拥有完善的管理及杰出的研发团队，工程人员累积多年的产品开发经验，保证品质超出客户的期望。确保客户获得高品质服务。
强大后盾，信誉保证
美国PAL专业音响，拥有强大的技术后盾，实力非凡，品牌信誉度极高。历年荣获国内外几十项专业证书，客户共同见证高达百分之九十八的服务满意度。
