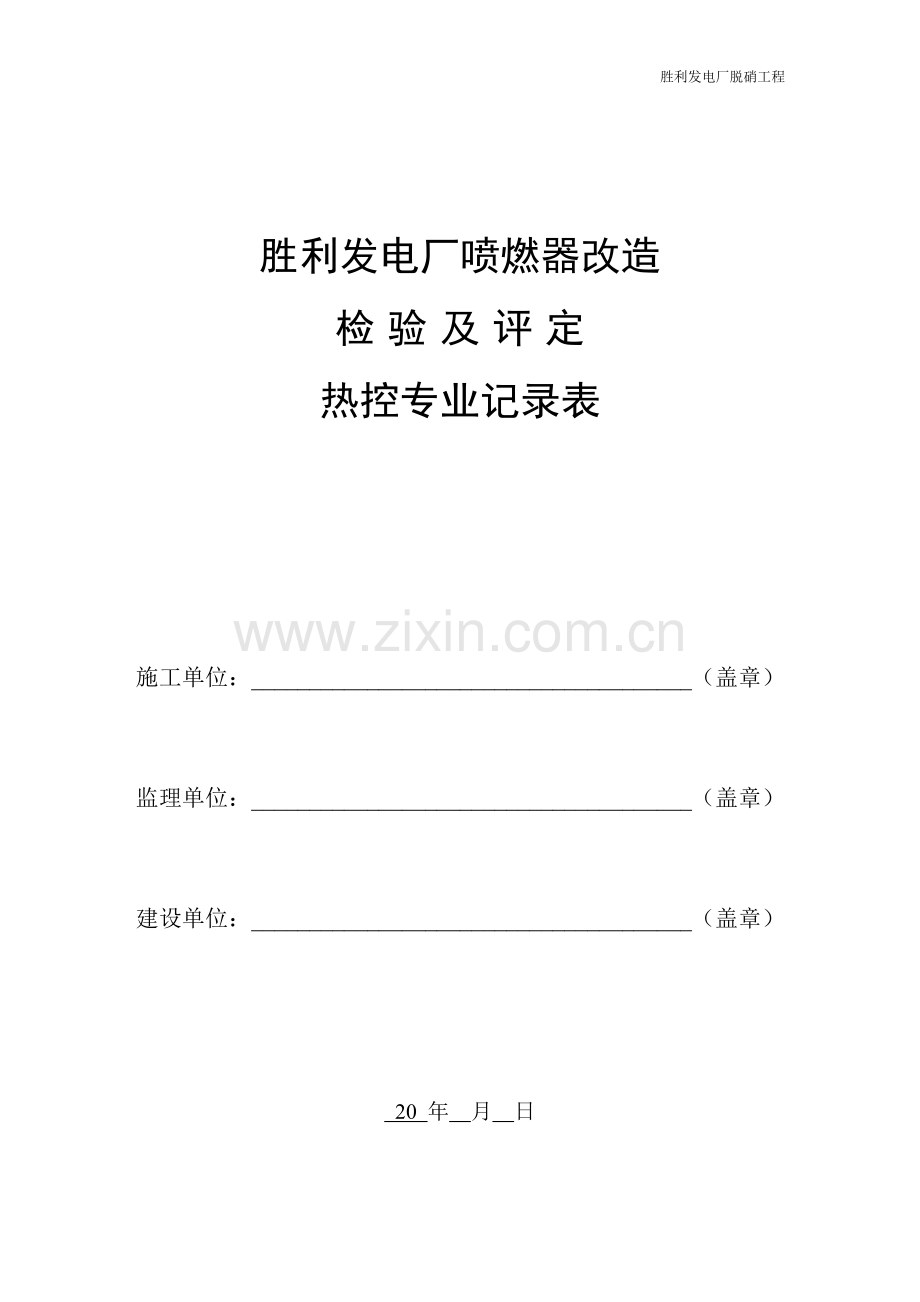

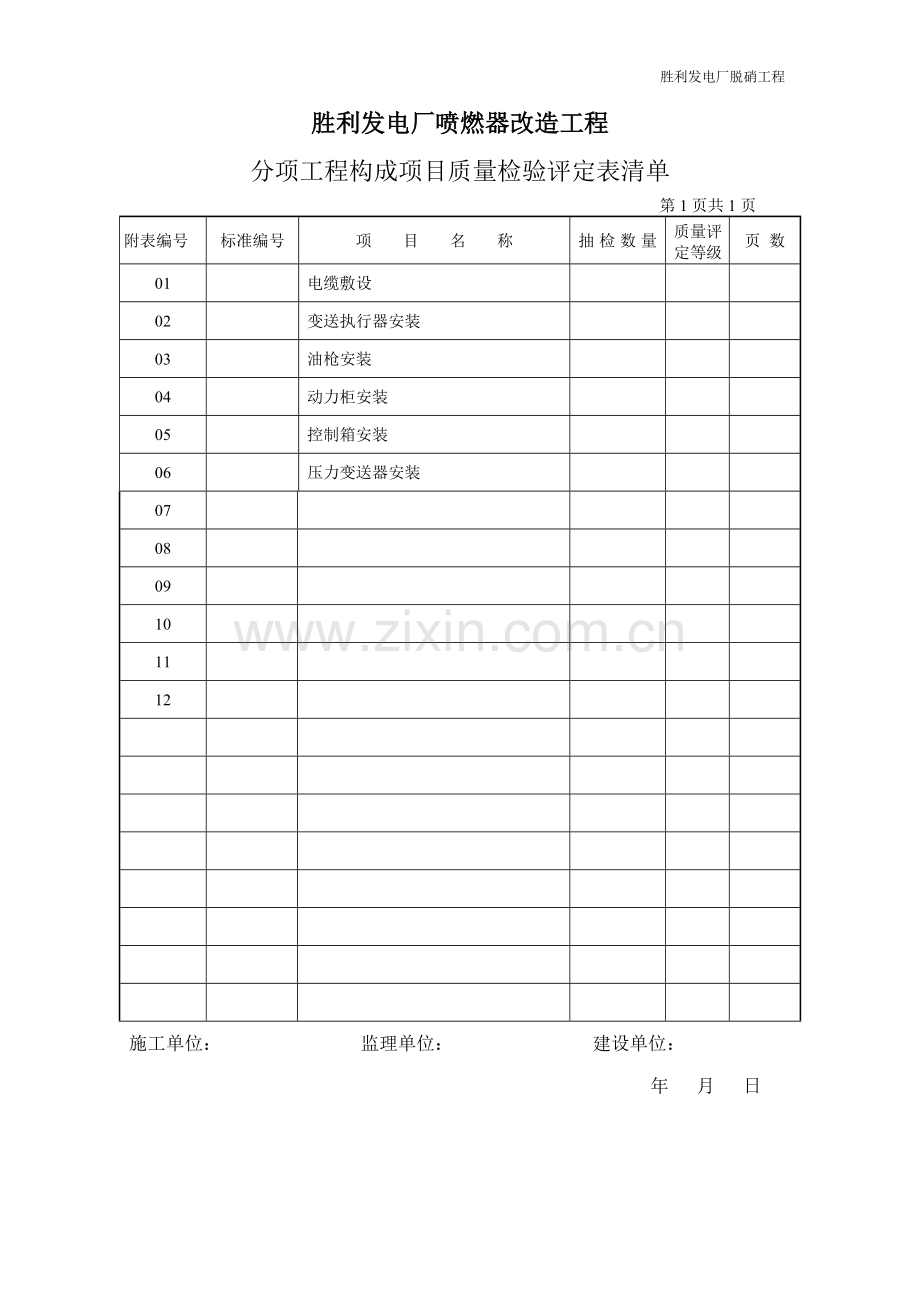

胜利发电厂脱硝工程胜利发电厂喷燃器改造检验及评定热控专业记录表施工单位：______________________________________（盖章）监理单位：______________________________________（盖章）建设单位：______________________________________（盖章） 20 年月日胜利发电厂喷燃器改造工程分项工程构成项目质量检验评定表清单第1页共1页附表编号标准编号项目名称抽检数量质量评定等级页数 01 电缆敷设 02 变送执行器安装 03 油枪安装 04 动力柜安装 05 控制箱安装 06 压力变送器安装 07 08 09 10 11 12 施工单位：监理单位：建设单位：年月日 #4炉SCR压力变送器安装检验施工质量验收表工程名称: 第页共页编号：设计编号型号及规格安装地点就地安装设备名称压力变送器测点名称系统图号工序检验项目性质单位质量标准检验结果结论检查环境无剧烈振动、无腐蚀性气体无剧烈振动、无腐蚀性气体合格环境温度 ℃ 5～55 7～55 合格环境相对温度 % ≤80 ≤70 合格外观完整、无损完整、无损合格型号规格符合设计符合设计合格安装安装位置符合设计符合设计合格变送器防水措施主控分层布置应有有合格变送器安装地点与测点距离S m 3＜S＜45 3<S<43 合格成排安装排列整齐、美观排练整齐、美观合格附件齐全齐全合格固定牢固牢固合格接头连接主控无渗漏，无机械应力无渗漏、无机械应力合格管路连接主控无渗漏，连接正确无渗漏、连接正确合格垫片材质符合本部分附录B 符合要求合格铭牌标志正确、清晰正确、清晰合格接线线端连接正确、牢固正确、牢固合格线号标志正确、清晰、不褪色正确、清晰、不褪色合格验收结论：施工单位年月日监理单位年月日建设单位年月日胜利发电厂喷燃器改造工程分项工程构成项目质量检验评定表工序检验指标性质单位质量标准质量检验记录单项评定合格优良安装位置符合设计符合设计优良垂直偏差主要 mm ≤3 ≤2 ≤1.8 优良水平偏差成排 mm ≤3 ≤2 ≤1.8 优良单台 mm ≤1.5 ≤1 ≤0.8 优良固定牢固牢固优良焊接符合《验标》焊接篇符合《验标》焊接篇优良油漆均匀、完整、美观均匀、完整、美观优良施工单位年月日监理单位年月日建设单位年月日构成项目名称：变送器电（气）动执行机构底座安装第1页共1页控制电缆分项工程质量检验评定表工程名称：第1页共2页编号：工序检验项目性质单位质量标准质量检验结果单项评定制作前检　查电缆位置按设计规定符合设计规定合格型号，电压及规格符合设计规定合格绝缘检查主要良好良好合格电缆终端制作电缆终端盒及其配件齐全，无损伤齐全、无损伤合格制作工艺按工艺规程规定符合工艺规定合格接地线接地线规格按GB 50168-1992规定符合规定合格电缆穿过零序CT接地线符合规定合格接地线焊接牢固、可靠牢固、可靠合格单芯电缆金属层接地一端接地一端接地合格电缆芯线外观检查无损伤无损伤合格芯线绝缘包扎长度按工艺规程规定符合工艺规定合格油纸电缆铅封位置电缆终端盒金属外壳与该处的电缆金属护套符合要求合格外观检查主要粘附密实，牢固，厚薄均匀，表面光滑，无夹渣、砂眼、缝隙符合要求合格环氧复合物配制和浇注主要按制造厂或工艺规程规定，搅拌均匀，无气泡符合要求合格聚乙烯电缆芯线外观检查无碳迹、划痕无碳迹、划痕合格预制电缆终端制作按制造厂规定符合规定合格热缩电缆终端制作符合规定合格冷缩电缆终端制作符合规定合格线鼻子线鼻子规格与芯线相符与芯线相符合格铜线鼻子镀锡表面光滑，干净表面光滑干净合格控制电缆　分项工程质量检验评定表工程名称：第2页共2页编号：工序检验项目性质单位质量标准质量检验结果单项评定电缆终端制作芯线连接压模规格与导线规格相符符合要求合格压入深度按工艺规程规定符合规定合格油纸电缆终端密封检查主要无渗油无渗油合格相色标志正确正确合格固定强度牢固牢固合格线鼻子与电气装置连接按GB 50168-1992规定符合规定合格　验收结论：施工单位年　　月　　日监理单位年月日建设单位年月日控制盘、柜基础安装　分项工程质量检验评定表工程编号：　　　　　　　　　　　　　　　　　　　　　　　第1页共3页工序检验项目性质单位质量标准质量检验结果单项评定基础型钢安装基础型钢安装允许误差不直度每米 mm ＜1 全长 mm ＜5 水平度每米 mm ＜1 全长 mm ＜5 位置误差及不平行度主要 mm ＜5 基础接地点数点 ≥2 接地连接牢固，导通良好　验收结论；施工单位年月日监理单位年　　月　　日建设单位年　　月　　日控制及保护屏台安装　分项工程质量检验评定表工程编号：第2页共3页工序检验项目性质单位质量标准质量检验结果单项评定屏台就位找正安装位置主要按设计规定垂直度误差（每米）主要㎜＜1.5 水平误差相邻两盘顶部㎜＜2 成列盘顶部㎜＜5 盘面误差相邻两盘边㎜＜1 成列盘面㎜＜5 盘间接缝㎜＜2 屏台固定固定连接主要牢固紧固件检查完好、齐全、紧固紧固件表面处理镀锌屏台接地底架与基础间接触主要牢固，导通良好有防震垫的盘接地每段盘有两点以上明显接地装有电器可开启屏门的接地用软铜导线可靠接地屏台设备检查盘面检查平整、齐全设备及附件检查主要按设计规定设备外观检查完好，无损伤电器元件固定牢固盘上标志正确齐全、清晰、不易脱色安全距离电气间隙㎜按GB 50171-1992中表3.0.6规定爬电距离㎜控制及保护屏台安装　分项工程质量检验评定表工程编号：第3页共3页工序检验项目性质单位质量标准质量检验结果单项评定小母线安装检查铜棒或铜管直径㎜ ≥6 安装间距电气间隙 mm ≥12 爬电距离 mm ≥20 固定牢固平直度无局部扭曲接触面处理搪锡母线标志正确清晰、不易脱色　验收结论：施工单位年月日监理单位年　　月　　日建设单位年　　月　　日动力盘、柜基础安装　分项工程质量检验评定表工程编号：第1页共2页工序检验项目性质单位质量标准质量检验结果单项评定基础型钢安装基础型钢安装允许误差不直度每米 mm ＜1 全长 mm ＜5 水平度每米 mm ＜1 全长 mm ＜5 位置误差及不平行度主要 mm ＜5 基础接地点数点 ≥2 接地连接牢固，导通良好验收结论：施工单位年　　月　　日监理单位年　　月　　日建设单位年　　月　　日动力盘安装　分项工程质量检验评定表工程编号：第2页共2页工序检验项目性质单位质量标准质量检验结果单项评定盘体就位找正垂直度（每米）主要㎜＜1.5 水平误差相邻两盘顶部㎜＜2 成列盘顶部㎜＜5 盘面误差相邻两盘边㎜＜1 成列盘面㎜＜5 盘间接缝主要㎜＜2 盘体固定盘体固定主要牢固紧固件检查完好、齐全、紧固紧固件表面处理镀锌盘体接地盘体与基础连接主要牢固，导通良好有防震垫盘的接地每段盘有两点以上明显接地装有电器可开启屏门接地用软铜导线可靠接地柜上部件检查设备及表计型号规格主要符合设计设备外观检查完好、齐全熔断器熔丝配置符合设计导体相间及对地距离主要㎜符合规定其他盘面检查平整、齐全盘前后标识齐全、清晰验收结论：施工单位年　　月　　日监理单位年　　月　　日建设单位年　　月　　日
