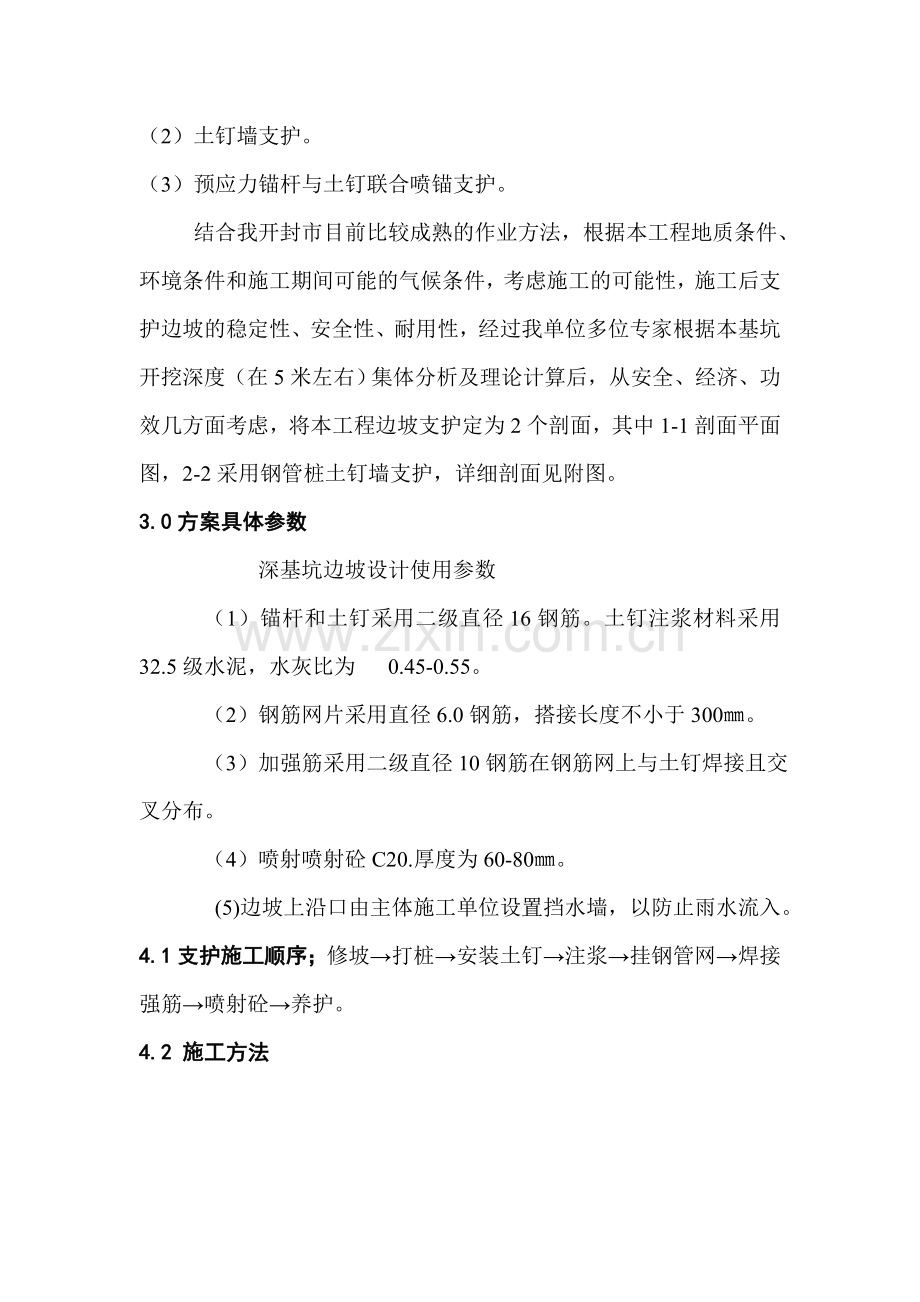

（2） 土钉墙支护。
（3） 预应力锚杆与土钉联合喷锚支护。
结合我开封市目前比较成熟的作业方法，根据本工程地质条件、环境条件和施工期间可能的气候条件，考虑施工的可能性，施工后支护边坡的稳定性、安全性、耐用性，经过我单位多位专家根据本基坑开挖深度（在5米左右）集体分析及理论计算后，从安全、经济、功效几方面考虑，将本工程边坡支护定为2个剖面，其中1-1剖面平面图，2-2采用钢管桩土钉墙支护，详细剖面见附图。
3.0方案具体参数
深基坑边坡设计使用参数
（1）锚杆和土钉采用二级直径16钢筋。土钉注浆材料采用 32.5级水泥，水灰比为 0.45-0.55。
（2）钢筋网片采用直径6.0钢筋，搭接长度不小于300㎜。
（3）加强筋采用二级直径10钢筋在钢筋网上与土钉焊接且交叉分布。
（4）喷射喷射砼C20.厚度为60-80㎜。
(5)边坡上沿口由主体施工单位设置挡水墙，以防止雨水流入。
4.1支护施工顺序；修坡→打桩→安装土钉→注浆→挂钢管网→焊接强筋→喷射砼→养护。
4.2 施工方法

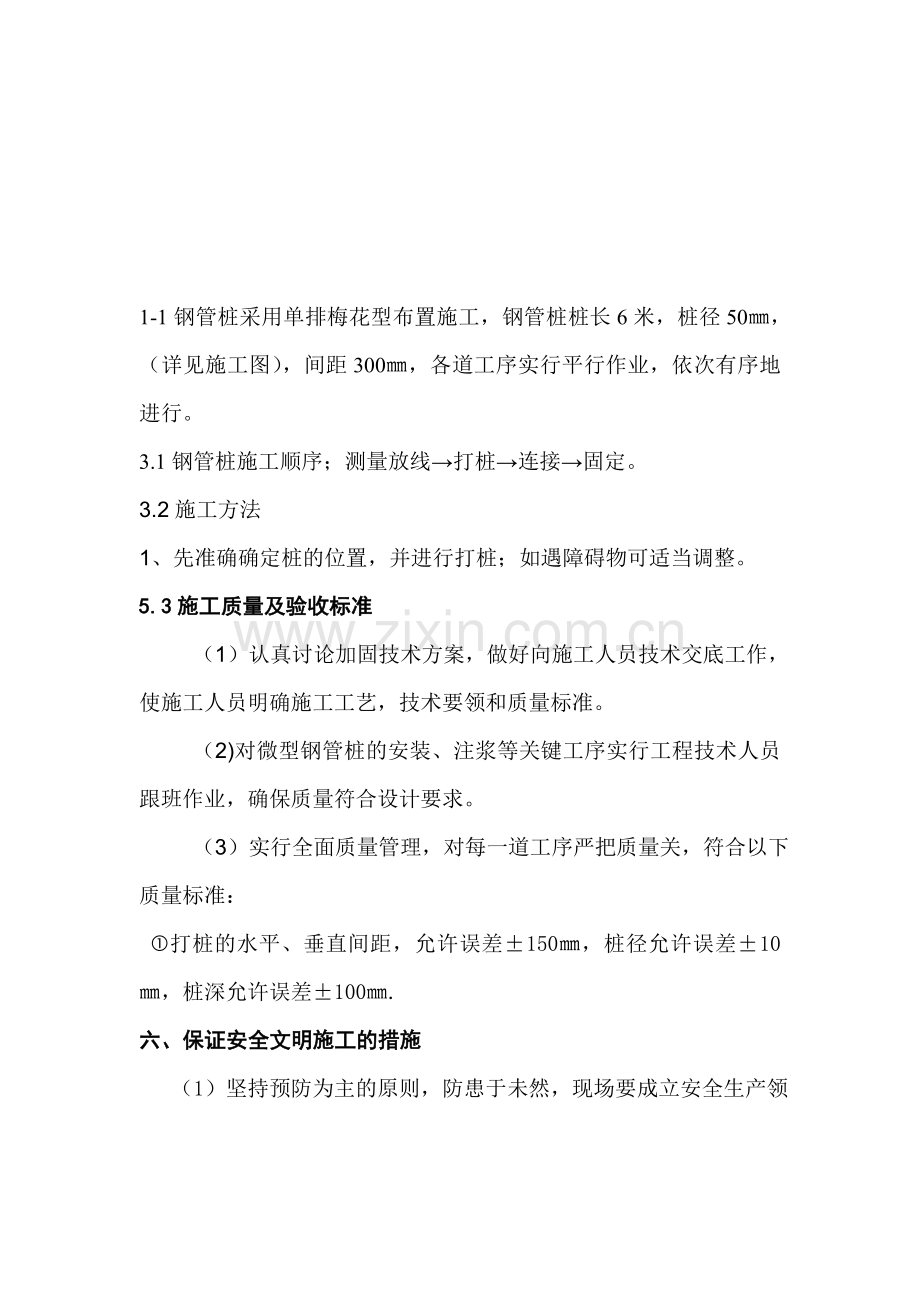

1-1钢管桩采用单排梅花型布置施工，钢管桩桩长6米，桩径50㎜，（详见施工图），间距300㎜，各道工序实行平行作业，依次有序地进行。
3.1钢管桩施工顺序；测量放线→打桩→连接→固定。
3.2施工方法
1、 先准确确定桩的位置，并进行打桩；如遇障碍物可适当调整。
5.3施工质量及验收标准
（1）认真讨论加固技术方案，做好向施工人员技术交底工作，使施工人员明确施工工艺，技术要领和质量标准。
（2)对微型钢管桩的安装、注浆等关键工序实行工程技术人员跟班作业，确保质量符合设计要求。
（3）实行全面质量管理，对每一道工序严把质量关，符合以下质量标准：
打桩的水平、垂直间距，允许误差±150㎜，桩径允许误差±10㎜，桩深允许误差±100㎜.
六、 保证安全文明施工的措施
（1）坚持预防为主的原则，防患于未然，现场要成立安全生产领

（1） 钢管联合支护
