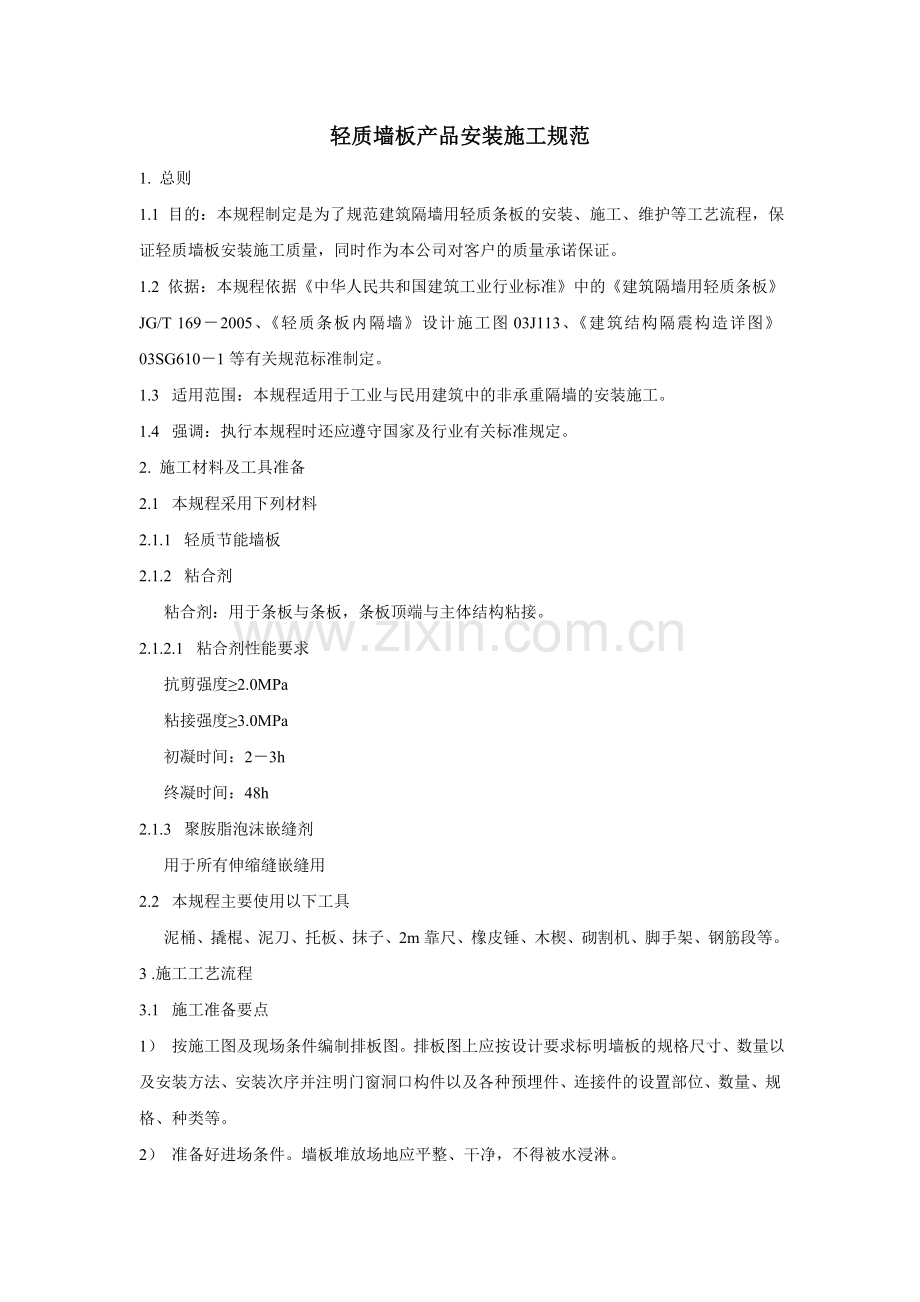

轻质墙板产品安装施工规范
1. 总则
1.1 目的：本规程制定是为了规范建筑隔墙用轻质条板的安装、施工、维护等工艺流程，保证轻质墙板安装施工质量，同时作为本公司对客户的质量承诺保证。
1.2 依据：本规程依据《中华人民共和国建筑工业行业标准》中的《建筑隔墙用轻质条板》JG/T 169－2005、《轻质条板内隔墙》设计施工图03J113、《建筑结构隔震构造详图》03SG610－1等有关规范标准制定。
1.3  适用范围：本规程适用于工业与民用建筑中的非承重隔墙的安装施工。
1.4  强调：执行本规程时还应遵守国家及行业有关标准规定。
2. 施工材料及工具准备
2.1  本规程采用下列材料
2.1.1  轻质节能墙板
2.1.2  粘合剂
粘合剂：用于条板与条板，条板顶端与主体结构粘接。
2.1.2.1  粘合剂性能要求
     抗剪强度≥2.0MPa
     粘接强度≥3.0MPa
     初凝时间：2－3h
     终凝时间：48h
2.1.3  聚胺脂泡沫嵌缝剂
用于所有伸缩缝嵌缝用
2.2  本规程主要使用以下工具
      泥桶、撬棍、泥刀、托板、抹子、2m靠尺、橡皮锤、木楔、砌割机、脚手架、钢筋段等。
3 .施工工艺流程
3.1  施工准备要点
1） 按施工图及现场条件编制排板图。排板图上应按设计要求标明墙板的规格尺寸、数量以及安装方法、安装次序并注明门窗洞口构件以及各种预埋件、连接件的设置部位、数量、规格、种类等。
2） 准备好进场条件。墙板堆放场地应平整、干净，不得被水浸淋。
3） 清理好墙板安装部位的基层，光滑面应进行凿毛处理，按施工图及墙板排列图标出板的安装位置。
4） 准备安装材料及工具。切割机、通用工具应配备齐全。
3.2 墙体安装工艺要点
1） 墙板安装工艺流程如下：清理现场――放线――施工墙垫（有防水要求的）――上浆――安装墙板――开挖槽孔――板缝处理――清理现场――验收
2） 隔墙板安装前应对墙板进行检查，外形尺寸超过允许偏差或有严重缺陷的的不合格产品不得使用。
3） 安装时须将粘接的两块板侧面和顶面用备好的粘合剂抹，然后一人在一侧推挤，以缝隙挤出浆液为宜，缝隙宽应≤10mm。
4） 按排板图安装墙板，宜从结构部位一端向另一端顺序安装。
5） 检查垂直度，合格后在板底两角打入木楔，楔紧板底和板顶，替下撬棍。用刮刀将墙板缝挤出的粘结液刮平补齐后继续下一块板的安装。
6）当墙板有预留连接铁件时，其焊接长度应符合有关规定。
7） 按墙的不同部位安装要求，选用相应的粘接、嵌缝材料，使用时间不得超过水泥的初凝时间。
8）注意预留伸缩缝（每条墙的起、终点和三米以上的都应有伸缩缝）。
3.3  双层条板墙体安装方法（主要应用户要求）
1） 双层条板墙体的安装方法基本等同于单条板墙体。先安装一侧墙体，保持墙体外表面平整，板面接缝用接缝砂浆压实。
2）一侧墙板安装完毕后，按设计要求安装固定好墙内的管线。
3） 按隔墙的设计厚度，安装另一侧条板，两块墙板的竖向接缝宜错开，其外表面必须平整。
3.4 线管安装方法
     应严格按照规范要求在墙板上剔槽。线管槽截面尺寸：宽度应不小于线管直径d+30mm，深度应不小于d+15mm，保护砂浆采用二次回填，第一次回填2/3，24小时后进行第二次回填余下部分，回填应塞紧挤实。
3.5接缝处理及墙面整理
1） 墙板的接缝处理应在门框、窗框、管线安装完毕后，墙板及接缝干燥稳定后进行。清理接缝部位，补满破损空隙，清洁表面。
2）墙体接缝处应先采用嵌缝剂填实，并刮平压光。
3） 条板与结构（梁、板、柱、剪力墙等）、墙体转角处应在接缝材料干燥后，胶粘剂（外墙用油漆或防水胶粘剂）粘贴100mm宽的玻纤网带，并刮平压光。
4 .验收
4.1  验收标准
4.1.1  墙板的各项技术指标必须符合《建筑隔墙用轻质条板》JG/T169-2005质量和墙板构造设计图集的要求，粘合剂的配置原料的性能质量必须符合相关检测指标。
4.1.2  安装好的墙板的面层不得有起皮、空鼓和出现裂缝，面层应平整光滑，不得有飞边毛刺。
4.1.3  墙板顶端碰头灰缝应沿板缝及墙面转角纵向铺设、压贴密实，不得有皱褶、翘曲、外露现象。
4.1.4  墙板顶部碰头灰缝应采用粘合剂嵌实、刮平。
4.1.5  墙板接缝应填塞密实，认真养护，不得出现干缩裂缝。
4.2  允许偏差
4.2.1  墙板的安装允许偏差应复合表4－2－1的规定
序号
项目
允许偏差（mm）
检验方法
1
表面平整
4
用2m靠尺和楔形塞尺检查
2
立面垂直
4
用2m垂直检测尺检查
3
接缝高差
3
用直尺和楔形尺检查
4
阴阳角方正
4
用钢直尺和塞尺检查
5. 养护
5.1  施工中各专业工程应紧密配合，合理安排工序，严禁颠倒工序作业。
5.2  安装埋件时，宜用电钻钻孔，并在墙板安装完三天内，不得进行任何剔凿。
5.3  在混凝土楼面施工时，应防止砂浆溅涂墙板。
5.4  严禁输送小车碰撞墙板及其门窗口。
5.5  墙板塞进细石混凝土后，三天内不得在隔墙板上斜靠物品，以免墙板松动。

轻质复合夹芯条板安装流程
1、放线、运板就位    在安装墙板的轴线分别上下弹出板厚的双线，根据需要的规格轻松抬到墙边。
 2、锯板    根据墙体的规格任意用手提电锯切割。
3、上浆    先在两块板的榫边水泥一道，再将聚合物砂浆任意抹在一块榫边上。
4、安装    将准备安装的条板搬到装拼位置，用铁橇将墙板校正，用力橇靠紧，使聚合物砂浆从接颖挤出至饱满，再用木楔将其临时固定。
5、校正、固定    用2米或2米以上的靠尺检查垂直、平整校正，再用Φ6mm或Φ8mm带肋的钢筋加建筑胶固定。
6、灌浆、补浆    将校正后的墙体墙壁板用聚合物砂浆补满、刮平、上下间隙大的用细石混凝土填补。
7、每条轴线的墙板安装，在起点和终点必需预畄一条申速缝，两缝间隔不能大于三米，必要时在墙中増加，并用胺脂泡沫嵌缝剂嵌缝（包括结构梁、板底缝）。
8、贴防裂布    在灌缝聚合物及墙体全部定型后，在所有的接缝处用乳胶将玻纤布贴上。
9、安装电线、开关    将要设暗线、开关盒位置放线，再用手提电锯切割开槽，安装完毕后用聚合物砂浆补平。
10、装门框    在安装好的墙上预留门窗洞口，随意用夹板或线条锚固。
11、面饰涂料、墙纸    在装好的墙体上，不需抹灰，直接刮腻子，再刷涂料或贴墙纸。
12、饰面瓷砖、装饰板    在装好的墙体上不需抹灰则可随意粘贴瓷砖或其他木饰面板。
13、电器安装    在装好的室内随意安装灯具、家具、空调、可钉可挂。

说明：1-7项由我公司负责执行，第8项以后属于装饰环节，由装饰公司执行。

欢乐空间KTV内隔墙项目

施

工

方

案

编制 ： 编制日期 ：
审核 ： 审核日期 ：
批准 ： 批准日期 ：

湖北威骏建筑科技有限公司

一：工程概述；
欢乐空间KTV的包房围护工程施工面积约8千平米，采用90mm厚的轻质复合墙板做为包房的分户墙隔断。工期要求为：30天。
二：施工组织；
配备现场项目经理一名，安全管理员一名，质检员一名，施工工人27名。
三：施工准备；
1、施工前必须场地清理干净，符合施工条件。保证水通、电通、运输施工通道无阻。
2、各种材料、设备按计划进场。（等甲方通知进场时间后确定）
3、拟定劳力安排计划表。（计划施工人员40人）
四、轻质复合墙板安装工艺
1、施工材料准备：按工程图尺寸，各种板型运至现场，堆放场地要求平整，堆放时按不
同规格的板分类立放整齐以便配板，立放角度尽量垂直。
轻质复合墙板的物理性能指标：
项目
90mm
抗冲击性能/次
≥5
抗弯破坏荷载/板重倍数
≥ 1.5
抗压强度/Mpa
≥ 3.5
软化系数
≥ 0.8
面密度/Kg/平方米
55
含水率/%
≤8
干燥收缩值/mm/m
≤0.6
单点吊挂力/N
≥ 1000
空气隔声量/Db
≥ 45
耐火极限/h
2
放射性核素限量 Ira
≤1.0
Ir
≤1.0
施工用料：其性能指标应符合《民用建筑室外内环境污染控制规范》GB50325-2001
所用轻质复合墙板型号及规格：
90型 2270mm×610mm×90mm
2、施工工具： 钢卷尺、粉线袋、小铁锤、切割机、射钉枪、 大菜刀、灰桶、刮泥刀，线锤，铝合金靠直尺(2m长)撬棒、板锯及灰板、木楔等。
3、作业准备：根据设计要求将板材运至现场备用。在需要安装轻质复合墙板的梁、板底面弹出安装线位置用墨线弹出轻质复合墙板的边线。将安装地面清理干净，凸出部分剔凿平整。配制水泥砂浆，水泥砂浆的配合重量比为：细砂∶水泥∶＝3∶1。
4、条板在安装前，按实际放线位置及根据所选用节点详图，进行钻孔，预埋有关配套配件，按排板要求在主体结构底部用钢筋和膨胀螺钉固定，先将条板侧抬至梁、板底面弹有安装线的位置，将粘结面用备好的水泥砂浆全部涂抹，两侧做八字角；安装顺序；无门洞口，从外向内安装，有门洞口，由门洞口向两边扩展，门洞口边宜用整板，竖板时一人在一边推挤，一人在下面用宽口手撬棒撬起，边顶边撬，使之挤紧缝隙，以挤出胶浆为宜。在推挤时，应注意条板是否偏离已弹好的安装边线，并及时用垂线和铝合金靠尺校正，将板面找平，找直。安装好第一块条板后，检查其柱边板间粘结缝隙不大于15mm为宜，合格后即用木楔楔紧条板底、顶部，用刮刀将挤出的水泥砂浆补齐刮平，以安装好的第一块板为基础，按第一块板的方法开始安装整墙条板。
5、高度超过3.3m的初级安装：
（1）轻质板最长规格为2270mm板抗折力可超过2000N以上,根据90mm板的抗折力和抗冲性能,在不超过4m的净空内按一般胶结方法安装可以确保安全。
（2）板接缝处粘结:将超出3.2m高的小板量好尺寸用切割机切好,实行长短错开竖放拼装，安装办法仍按前述施工方法进行，净空超过4m的隔墙板安装需进行专门的结构设计。
6、接缝处理：
（1） 两板凹凸槽接缝处理：两板接缝水泥砂浆必须饱满挤紧，挤出的多余砂浆及时刮平，板边调节处理槽必须等接缝内水泥砂浆、墙板干透后抹灰时一同处理。
（2）梁、板底面接缝处理：由于条板长度生产误差，梁、柱底面高度模板误差,两者上下缝间一般在3-8cm范围内，该缝间可用水泥砂浆和板头、砖块等硬物填充，但不允许挤实保持和梁隔1cm沉降空隙，靠梁下的阴角砂浆用园抹灰板压实成外八字形，等装饰面处理时用弹性乳液制作成弹性砂浆腻子将空隙和阴角内填实补齐刮平，可保证纵向裂缝不超过5%。
7、门窗结点：预留门窗洞口墙板根据实际要求任意加工（包括加工企口）门框两侧采用整板，若门洞一侧靠混凝土柱，则应在门洞顶角用射钉将角钢射入混凝土柱，位置要准确无误以支承洞顶的条板。（转弯、门窗丁字结点建议用网格布连接，是避免门、窗在外力作用下条板接缝开裂的有效措施）。门、窗口过梁板不超过1200mm，超过1200mm应进行专门的结构设计，门框、窗框与墙板之间用钢筋连接，门框与墙板间隙用粘结剂腻子塞实、刮平，条板安装后三天内不得打孔凿眼，以免粘结剂固化时间不足而使板受震动开裂。
8、埋设水电管线处理
根据线路的走向确定位置任意开槽走线。由于轻质复合墙板良好的可加工性，可锯，可
割，因此没有多大问题。轻质复合墙板是企口槽连接拼装而成，经不起重锤猛击。放线定位后用切割机开凿。敷设完工即用混凝土砂浆掺人适量107胶等在开槽处粘贴玻璃纤维网格带补平，防止开裂。在安装水箱、磁盆、电气开关、插座、壁灯等水电器具处，按尺寸要求剔凿孔口后，不可用重锤猛击，以免震坏墙板。管线埋好后，立即用水泥砂浆腻子塞实、刮平。而对于体积较大，自重较重的器具如动力箱则要按尺寸要求凿孔洞，再将木楔或钢埋件用水泥砂浆掺水泥灌筑塞实，过3d后再安装。
9、抗震处理
板与板之间的楔结，需要用直径为6mm，长度为200mm的钢筋斜45度角从板角相互贯通连结。
五、工程质量的检验及验收。
1、轻质复合墙板的外观质量
序号
项目
指标
1
板面外露筋纤；
无
2
复合夹芯条板面层脱落
无
3
板面裂纹 50mm-100mm
≤2处
4
缺棱掉角10 mm×30mm
≤2处
2、轻质墙板尺寸允许偏差：（单位mm）
序号
项目
允许偏差
1
长度
±5
2
宽度
±2
3
厚度
±1
4
板面平整
≤2
5
对角线差
≤6
6
侧向弯曲
L/1000

3、轻质复合墙板安装允许偏差和检验方法应符合以下要求：
序号
项目
允许偏差
检验方法
1
墙体轴线位移
4
用经纬仪或拉线和尺
2
表面平整度
4
用2米靠尺和楔形塞尺
3
立面垂直度
4
用2米垂直检测尺
4
接缝高低差
3
用直尺和楔形塞尺
5
阴阳角垂直
3
用2米垂直检测尺
6
阴阳角方正
3
用方形和楔形塞尺
7
门窗洞中心偏差
3
用钢尺
8
门窗洞尺寸偏差
4
用钢尺

本安装方案参考FH轻质复合墙板构造图集06EJ111

欢乐空间徐东店所用轻质板材各项性能指标

物力力学性能指标
项目
标准
实际指标
抗冲击性能/次
≥5
6
抗弯破坏荷载/板自重倍数
≥1.5
2
面密度/kg/m2
≤90
52±3
空气隔声量/Db
≥35
≥45
耐火极限/h
≥1
3
传热系数b/w/m2.k
≤1.0
0.5

外观尺寸允许偏差 单位：毫米
项目
允许偏差
长度2270
±4
宽度610
±2
厚度90
±1
板面平整
≤2
对角线差
≤6
侧向弯曲
L/1000

二零零九年五月十日
