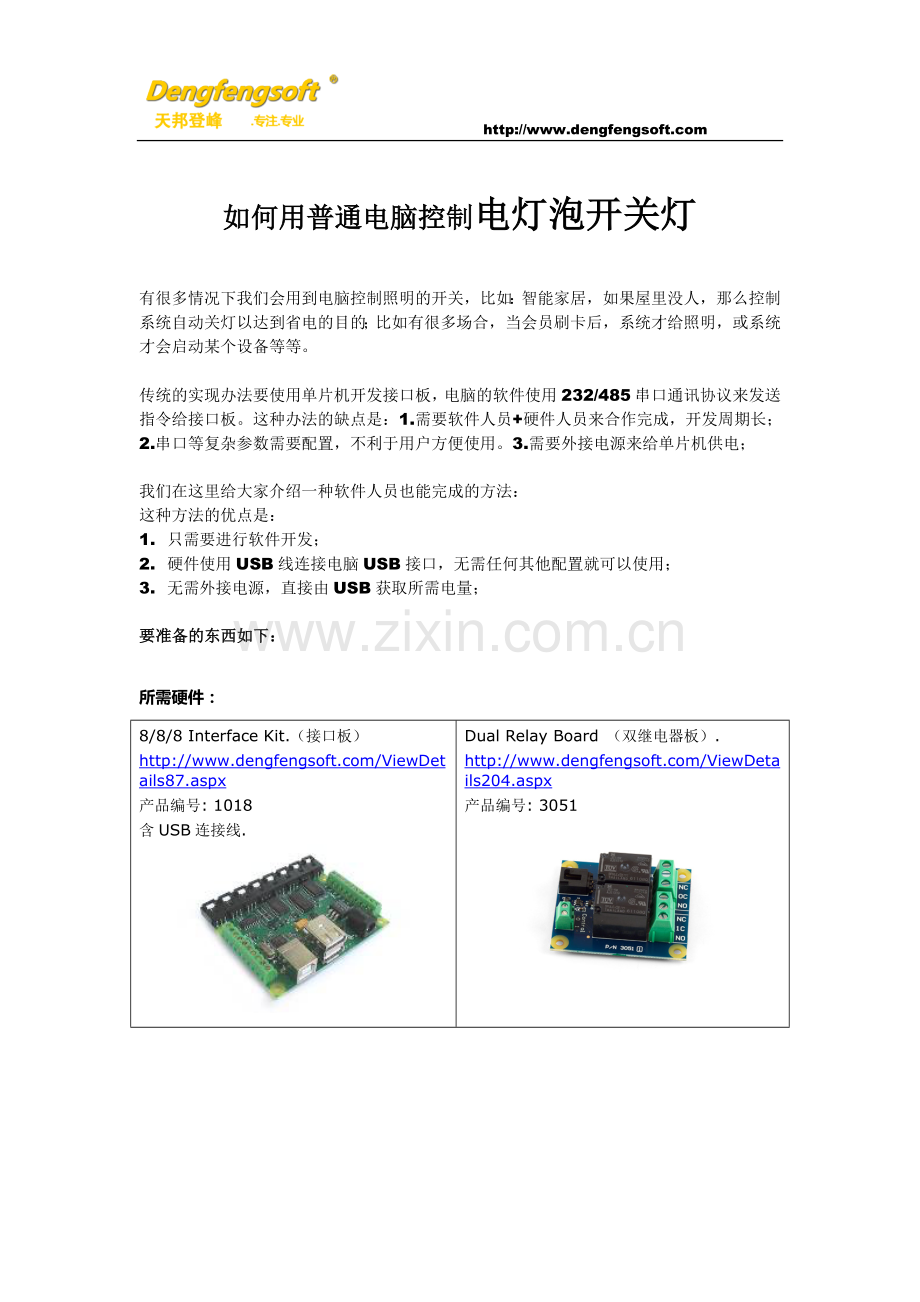

如何用普通电脑控制电灯泡开关灯

有很多情况下我们会用到电脑控制照明的开关，比如：智能家居，如果屋里没人，那么控制系统自动关灯以达到省电的目的；比如有很多场合，当会员刷卡后，系统才给照明，或系统才会启动某个设备等等。

传统的实现办法要使用单片机开发接口板，电脑的软件使用232/485串口通讯协议来发送指令给接口板。这种办法的缺点是：1.需要软件人员+硬件人员来合作完成，开发周期长；2.串口等复杂参数需要配置，不利于用户方便使用。3.需要外接电源来给单片机供电；

我们在这里给大家介绍一种软件人员也能完成的方法：
这种方法的优点是：
1. 只需要进行软件开发；
2. 硬件使用USB线连接电脑USB接口，无需任何其他配置就可以使用；
3. 无需外接电源，直接由USB获取所需电量；

要准备的东西如下：

所需硬件：
8/8/8 Interface Kit.（接口板）

产品编号: 1018
含USB连接线.

Dual Relay Board （双继电器板）.

产品编号: 3051

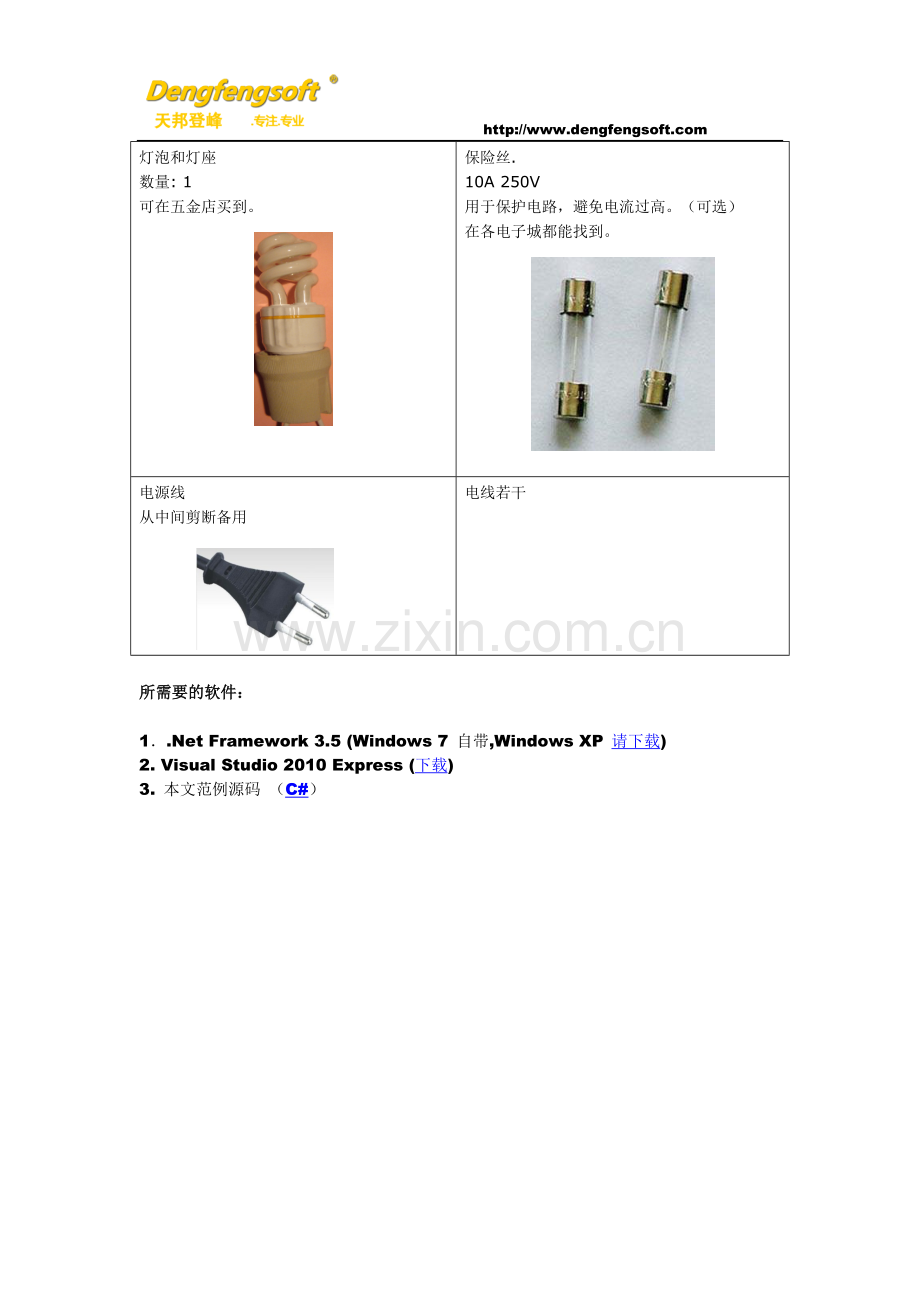

灯泡和灯座
数量: 1
可在五金店买到。

保险丝.
10A 250V
用于保护电路，避免电流过高。（可选）
在各电子城都能找到。

电源线
从中间剪断备用

电线若干

所需要的软件：

1．.Net Framework 3.5 (Windows 7 自带,Windows XP 请下载)
2. Visual Studio 2010 Express (下载)
3. 本文范例源码 （C#）

我们先按以下步骤把所需要的硬件都搭建起来：
系统硬件连接草图（不是电子工程专业人员没有必要画专业的电子板图了吧）这个是用手写笔在普通纸张上画的，把接收器插入电脑就出来这张图了。

1. 首先用一根电线一端连接 1018-PhidgetInterfaceKit 8/8/8 接口板的数据输出口 6 （可以选择其他口，我们这里暂时用6口），另一端连接3051-Dual Relay Board(双继电器板)的开关控制 1 口。
2. 把电源线从中间剪断，把尾部的电线抽出来，火线端先连接10A 保险丝（可选，如果要带的电器比较多，最好加这个保险丝，1个灯泡加不加都行），然后接入3051-Dual Relay Board(双继电器板)的C1口。
3. 找另一根电线，一端连接3051-Dual Relay Board(双继电器板)的NO口，另一端连接电灯泡的正极。
4. 找另一根电线，一端连接电灯泡的负极，另一端连接电源线的地线。

硬件连接完毕！

连接后的实物图如下图所示：

好，我们来看软件部分：
首先我们安装Phidgets驱动程序 然后把1018 PhidgetInterfaceKit 8/8/8 接口板的USB线插入电脑的USB口。把电源线插入接线板插座中取电。

运行我们提供的范例程序：

上电后电灯泡是不亮的。
点击“开”或“关”就可以打开和关闭电灯泡了！

软件关键源码（以C#为例，更多编程语言范例，请参考：

private void iniPhidget()//初始化Phidget
{
try
{
//初始化InterfaceKit object
ifKit = new InterfaceKit();

//定义接口板基础事件
ifKit.Attach += new AttachEventHandler(ifKit_Attach);
ifKit.Detach += new DetachEventHandler(ifKit_Detach);
ifKit.Error += new ErrorEventHandler(ifKit_Error);

//定义接口板特殊事件
//接口板数据接收触发事件
ifKit.InputChange += new InputChangeEventHandler(ifKit_InputChange);
//接口板数据输出触发事件
ifKit.OutputChange += new OutputChangeEventHandler(ifKit_OutputChange);
//传感器数据变化事件
ifKit.SensorChange += new SensorChangeEventHandler(ifKit_SensorChange);

//Open打开连接
ifKit.open();

//等候接口板连接
ifKit.waitForAttachment();
}
catch (PhidgetException pe)
{
MessageBox.Show(pe.ToString());
}
}
void ifKit_SensorChange(object sender, SensorChangeEventArgs e)//传感器事件变化事件
{
//e.Index 传感器所插的插口编号 0-7
//e.Value 传感器的值
}
void ifKit_OutputChange(object sender, OutputChangeEventArgs e)//接口板输出事件
{
//e.Index 输出口编号
//e.Value 输出的值

}

void ifKit_InputChange(object sender, InputChangeEventArgs e)//接口板输入事件
{
//e.Index 输入口编号
//e.Value 输入的值
}

void ifKit_Error(object sender, ErrorEventArgs e)
{
//e.Description; 错误信息
}

void ifKit_Detach(object sender, DetachEventArgs e)
{
//连接状态提示
//1018-PhidgetInterfaceKit 8/8/8 接口板 "已和硬件成功断开连接！";
}

void ifKit_Attach(object sender, AttachEventArgs e)
{
//连接状态提示
//1018-PhidgetInterfaceKit 8/8/8 接口板 "已和硬件成功建立连接！";
}
private void checkBox1_CheckedChanged(object sender, EventArgs e)
{
if (this.checkBox1.Checked) //打勾=开
{
this.checkBox1.Text = "关?";
ifKit.outputs[6] = true; //从6信号口输出1信号打开电源（本文仅有的关键代码）
this.pictureBox1.Image = Image.FromFile(AppDomain.CurrentDomain.BaseDirectory + "\\lights_On.png");
}
else//=关?
{
this.checkBox1.Text = "开a";
ifKit.outputs[6] = false; //从6信号口输出0信号打开电源（本文仅有的关键代码）
this.pictureBox1.Image = Image.FromFile(AppDomain.CurrentDomain.BaseDirectory + "\\lights_Off.png");

}
}

private void frmMain_FormClosing(object sender, FormClosingEventArgs e)//窗体退出前注销所有事件
{
ifKit.Attach -= new AttachEventHandler(ifKit_Attach);
ifKit.Detach -= new DetachEventHandler(ifKit_Detach);
ifKit.InputChange -= new InputChangeEventHandler(ifKit_InputChange);
ifKit.OutputChange -= new OutputChangeEventHandler(ifKit_OutputChange);
ifKit.SensorChange -= new SensorChangeEventHandler(ifKit_SensorChange);
ifKit.Error -= new ErrorEventHandler(ifKit_Error);

//run any events in the message queue - otherwise close will hang if there are any outstanding events
Application.DoEvents();

ifKit.close();
}

我们看到，实际起作用的仅仅用了两行代码：
ifKit.outputs[6] = true;//开灯
ifKit.outputs[6] = false;//关灯

用这个方法是不是超级无敌简单呢？
