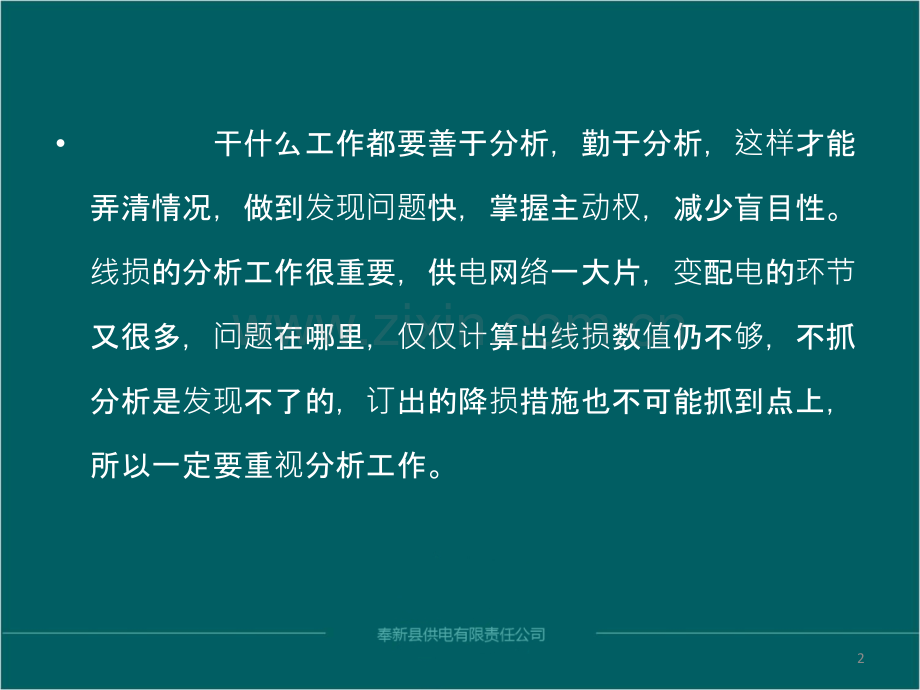

线损分析方法分析方法1 干什么工作都要善于分析，勤于分析，这样才能弄清情况，做到发现问题快，掌握主动权，减少盲目性。线损的分析工作很重要，供电网络一大片，变配电的环节又很多，问题在哪里，仅仅计算出线损数值仍不够，不抓分析是发现不了的，订出的降损措施也不可能抓到点上，所以一定要重视分析工作。2 我们知道，配电网的电能损耗不仅与电网的结构和负荷性质有关，而且还与企业的管理水平有关。在供电所的线损管理中，管理线损是左右统计线损的一个重要因素。由于这种损失无规律可循，又不易测算，通常又称之为不明损耗。因管理不到位形成的电能损失在整个实际线损中占有较大的比重，在某些地方，部分环节甚至还相当严重。通过线损分析，可以深入了解本单位线损的起因、性质、各组成部分所占比例等因素，找出影响损失的主要因素，并有针对性地采取相应的措施，以较少的投入取得较大的降损效果和经济效益。3一、线损分析方法1、分片分析 线损分析应按电压等级、分线路、分台区进行，以掌握线损电量的组成，找出薄弱环节，明确主攻方向。2、扣除无损电量分析 将无损的用户专用线、专用配电变压器、通过用户的转供电等相应的售电量扣除后进行统计分析，以求得真实的线损率。43、与历史同期比较分析 有些用电负载与季节有关系。随季节变化而变化（如农业用电）。而且，同期的气象条件也基本一致，所以与历史同期的参数值比较，有很大的可比性，通过比较能够发现问题。4、与平均线损率比较分析 一个连续的时间较长的平均线损率，能够消除因负载变化、时间变化、抄表时间差等因素造成的线损波动现象，这样的平均线损率能反映线损的实际状况。与该平均线损相比较，就能发现当时的线损是否正常。5 5、与理论线损对比分析 实际线损与理论线损的偏差的大小，能看出管理上的差距，能分析出可能存在的问题，并结合其他分析方法，找出管理中存在的问题，然后采取相应措施。6、电能平衡分析 计量总表与分表电量的比较，用于监督电能计量设备的运行情况和变电站本身耗能情况。这是很有效的分析方法，经常开展这项活动能够及时发现问题，及时采取措施，使计量装置保持在正常运行状态。67、与先进水平比 将本单位的线损完成情况，与周围单位比，就能发现本单位在电网结构和管理中存在的差距。8、电量比重分析 对目标台区的用电量进行分析，其中单相照明、动力用电各多少，分别占多少比重，增减情况。9、波动率分析分析负荷异动情况，根据线损波动情况进行分析，凡线损波动大于正负3%就应分析是什么原因造成的波动。10、同期抄表、抄表质量分析分析抄表时间、路线是否同步，抄表是否正确、有无估抄、漏抄、错抄现象。7二、二、对几个影响几个影响线损的因素定性研究的因素定性研究 1、线损电能损失分布规律 在线路中，电能损失不是平均分布的，线路前端损失大，主干损失大于分支损失。2、线路结构对损失的影响 电源应放在负荷中心，使电网呈网状结构，线路向周围辐射，这种电网结构，损失最小。应尽量避免采用链状结构。3、功率因数对线损的影响 在电网中存在着大量感性负载使得线路功率因数低。在同样的功率下，功率因数越低，负载电流就越高，线路损失成平方比增加。要减少损失，就必须减少电流。84、电能表对低压线损的影响 DD28、DD862机械表表损分别为2W、1.5W，单相电子表表损为0.5W左右,一个月电能损耗分别为1.4Kwh、1kwh和0.4kwh左右。由于农村每户用电量低，使用不同种类的电表，电能将对线损率水平产生重大影响。5、三相负荷不平衡对线损的影响 采用三相四线制供电方式，由于用户较为分散（外出用电户多），线路长，如果三相不平衡，则零线中有电流通过，损耗将显著增加。至此，当三相负荷不平衡时，不论在三相线路上是何种负荷分配情况，电流不平衡越大，线损增量也越大，且与电流不平衡度成正比。91、线损分析工作必须全员齐动，首先每位台区责任人都要对自己管辖的台区进行分析，因为台区责任人是最了解台区用电情况的。2、其次责任小组对线路进行汇总分析。3、最后由所里汇总归纳分析情况。三、三、线损分析的要求分析的要求 10谢谢大家THE END11
