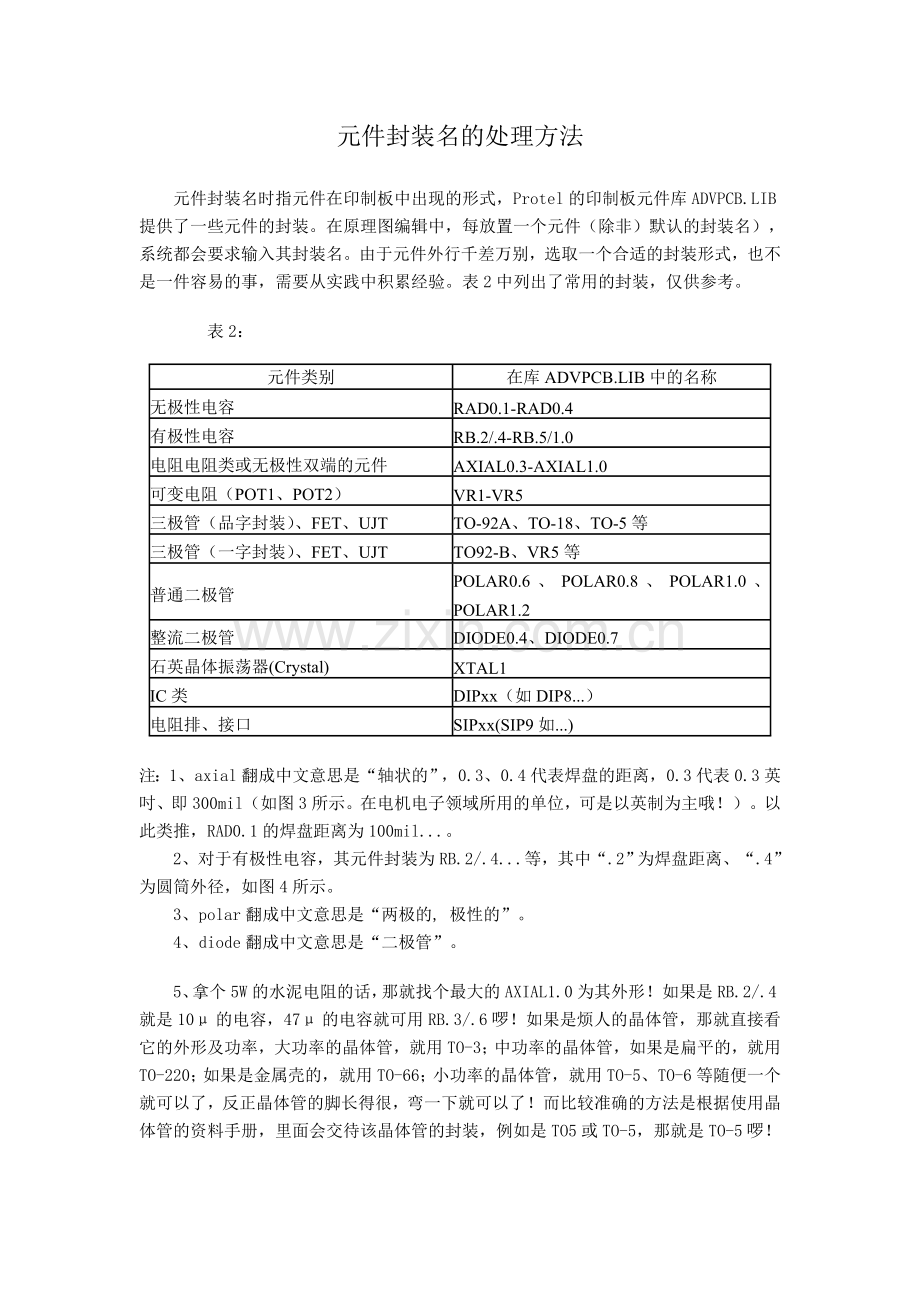

元件封装名的处理方法
　　元件封装名时指元件在印制板中出现的形式，Protel的印制板元件库ADVPCB.LIB提供了一些元件的封装。在原理图编辑中，每放置一个元件（除非）默认的封装名），系统都会要求输入其封装名。由于元件外行千差万别，选取一个合适的封装形式，也不是一件容易的事，需要从实践中积累经验。表2中列出了常用的封装，仅供参考。
　　　　表2：
元件类别
在库ADVPCB.LIB中的名称
无极性电容
RAD0.1-RAD0.4
有极性电容
RB.2/.4-RB.5/1.0
电阻电阻类或无极性双端的元件
AXIAL0.3-AXIAL1.0
可变电阻（POT1、POT2）
VR1-VR5
三极管（品字封装）、FET、UJT
TO-92A、TO-18、TO-5等
三极管（一字封装）、FET、UJT
TO92-B、VR5等
普通二极管
POLAR0.6、POLAR0.8、POLAR1.0、POLAR1.2
整流二极管
DIODE0.4、DIODE0.7
石英晶体振荡器(Crystal)
XTAL1
IC类
DIPxx（如DIP8...）
电阻排、接口
SIPxx(SIP9如...)
注：1、axial翻成中文意思是“轴状的”，0.3、0.4代表焊盘的距离，0.3代表0.3英吋、即300mil（如图3所示。在电机电子领域所用的单位，可是以英制为主哦！）。以此类推，RAD0.1的焊盘距离为100mil...。
　　2、对于有极性电容，其元件封装为RB.2/.4...等，其中“.2”为焊盘距离、“.4”为圆筒外径，如图4所示。
　　3、polar翻成中文意思是“两极的, 极性的”。
　　4、diode翻成中文意思是“二极管”。
　　5、拿个5W的水泥电阻的话，那就找个最大的AXIAL1.0为其外形！如果是RB.2/.4就是10μ的电容，47μ的电容就可用RB.3/.6啰！如果是烦人的晶体管，那就直接看它的外形及功率，大功率的晶体管，就用TO-3；中功率的晶体管，如果是扁平的，就用TO-220；如果是金属壳的，就用TO-66；小功率的晶体管，就用TO-5、TO-6等随便一个就可以了，反正晶体管的脚长得很，弯一下就可以了！而比较准确的方法是根据使用晶体管的资料手册，里面会交待该晶体管的封装，例如是TO5或TO-5，那就是TO-5啰！
SOT262 SO-4 SOT252

SOT-89 SOT-143 SOT-23

LL34,41 SMA/214AC SMA/214AA

SOD-323

抑制电源电磁干扰用固定电容器(X2)
Fixed Capacitors For Electromagnetic Intertence Suppression And Connection To The Supply Mains

1、结构：聚丙烯膜介质，真空蒸镀金属电极，径向镀锡导线点焊于电容器两端面金属层，装于加强阻燃型盒子并用环氧树脂灌封，阻燃要求达到UL94V-0。
2、特点：宽温度频率范围内，容量DF具高稳定性，高电流承受及高绝缘强度，长时间工作稳定性。
3、用途：适用于线间旁路，天线耦合，线间跨接，电花消罅回路，同时也适用于频率调制滤波，电源供给开头切换，电网电源降压，功率开关电源等应用。
4、技术要求(见图)
引用标准
IEC 384-14;1993 GB/T14472-1998
气候类别
40/85/56()GPF
标称容量与额定电压
250VAC/275VAC 0.001F-2.2F
标称容量误差
M=20%,K=10%,J=5%
损耗角正切
0.3%(at 20 10KHz)
耐电压
2700VDC IS 1700VDC lmin(at 20)
绝缘电阻
C0.33F,15,000M
C>0.33F5,000S(lminute at 20 and RH65% 500V测试)
耐久性
85试验温度下344V交流电压2000小时，试验过程中，1000V交流电压，(60Hz)每一小时施加0.1S，试验完成后，C/C10%；DF0.04%；IR50%规定值
5、主要技术参数
