金属平行垫分类及选用标准.doc

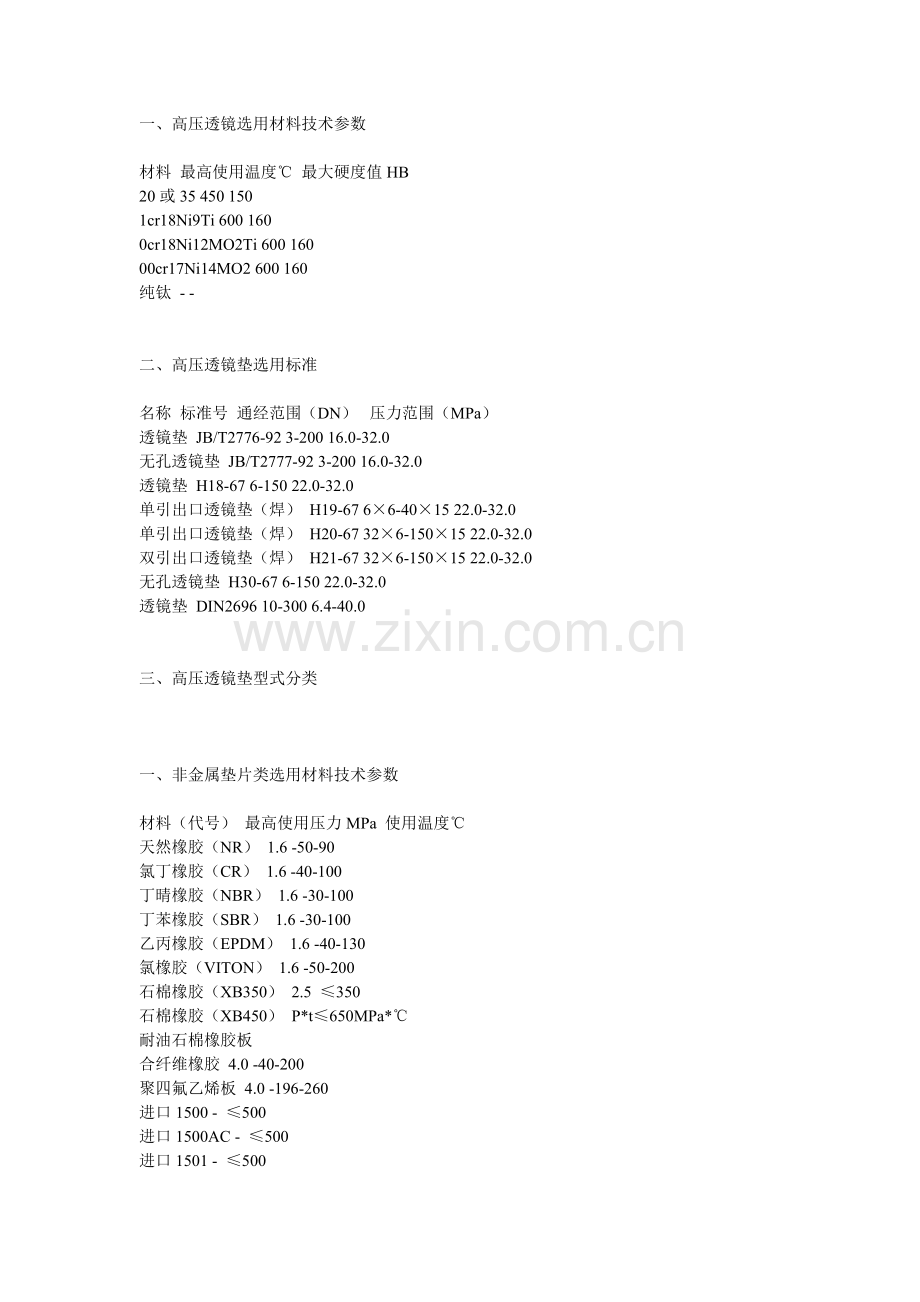

一、高压透镜选用材料技术参数

材料 最高使用温度℃ 最大硬度值HB
20或35 450 150
1cr18Ni9Ti 600 160
0cr18Ni12MO2Ti 600 160
00cr17Ni14MO2 600 160
纯钛 - -

二、高压透镜垫选用标准

名称 标准号 通经范围（DN）  压力范围（MPa）
透镜垫 JB/T2776-92 3-200 16.0-32.0
无孔透镜垫 JB/T2777-92 3-200 16.0-32.0
透镜垫 H18-67 6-150 22.0-32.0
单引出口透镜垫（焊） H19-67 6×6-40×15 22.0-32.0
单引出口透镜垫（焊） H20-67 32×6-150×15 22.0-32.0
双引出口透镜垫（焊） H21-67 32×6-150×15 22.0-32.0
无孔透镜垫 H30-67 6-150 22.0-32.0
透镜垫 DIN2696 10-300 6.4-40.0

三、高压透镜垫型式分类

一、非金属垫片类选用材料技术参数

材料（代号） 最高使用压力MPa 使用温度℃
天然橡胶（NR） 1.6 -50-90
氯丁橡胶（CR） 1.6 -40-100
丁晴橡胶（NBR） 1.6 -30-100
丁苯橡胶（SBR） 1.6 -30-100
乙丙橡胶（EPDM） 1.6 -40-130
氯橡胶（VITON） 1.6 -50-200
石棉橡胶（XB350） 2.5 ≤350
石棉橡胶（XB450） P*t≤650MPa*℃
耐油石棉橡胶板
合纤维橡胶 4.0 -40-200
聚四氟乙烯板 4.0 -196-260
进口1500 - ≤500
进口1500AC - ≤500
进口1501 - ≤500

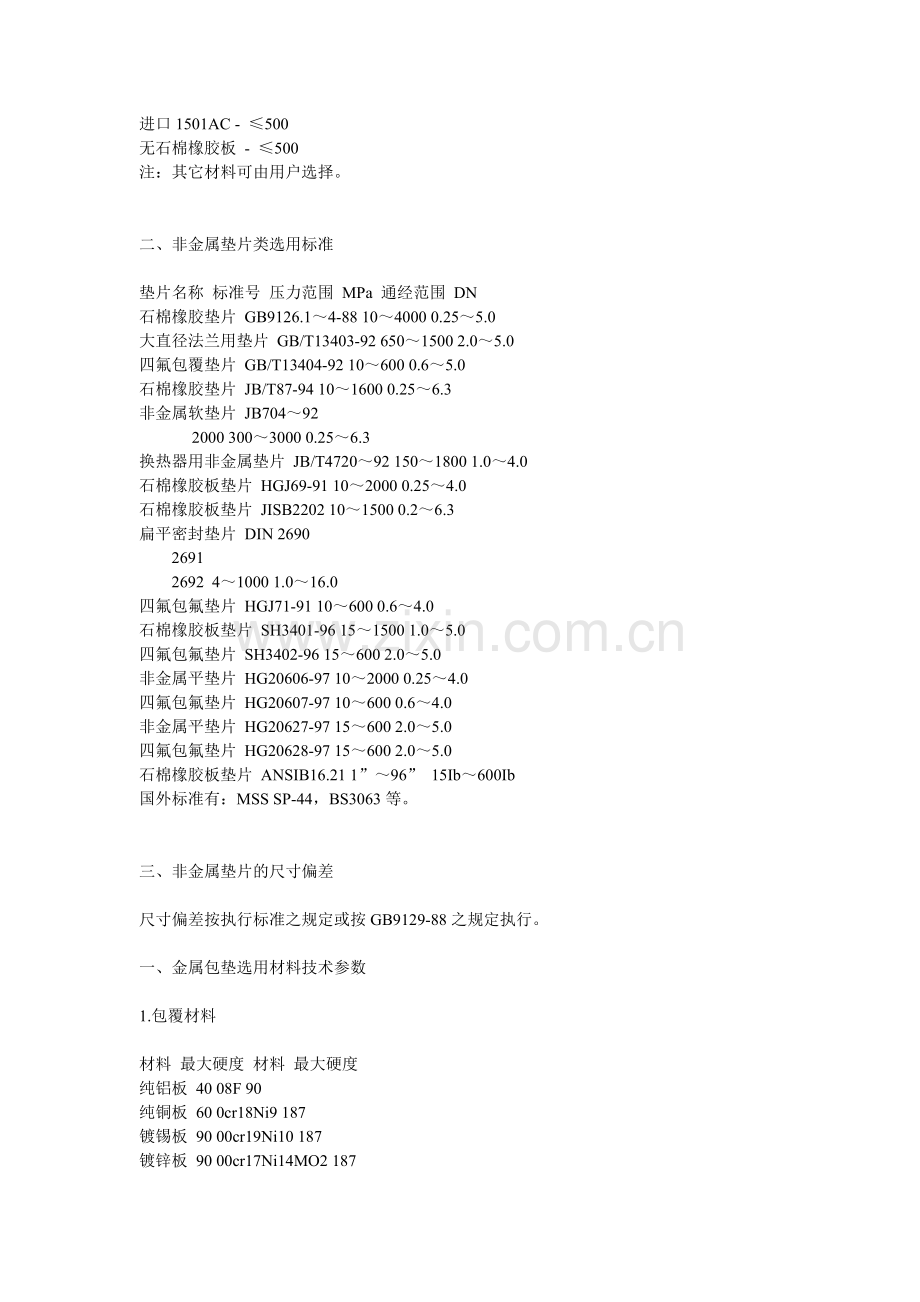

进口1501AC - ≤500
无石棉橡胶板 - ≤500
注：其它材料可由用户选择。

二、非金属垫片类选用标准

垫片名称 标准号 压力范围 MPa  通经范围 DN
石棉橡胶垫片 GB9126.1～4-88 10～4000 0.25～5.0
大直径法兰用垫片 GB/T13403-92 650～1500 2.0～5.0
四氟包覆垫片 GB/T13404-92 10～600 0.6～5.0
石棉橡胶垫片 JB/T87-94 10～1600 0.25～6.3
非金属软垫片 JB704～92
　　　 2000 300～3000 0.25～6.3
换热器用非金属垫片 JB/T4720～92 150～1800 1.0～4.0
石棉橡胶板垫片 HGJ69-91 10～2000 0.25～4.0
石棉橡胶板垫片 JISB2202 10～1500 0.2～6.3
扁平密封垫片 DIN 2690
　　2691
　　2692  4～1000 1.0～16.0
四氟包氟垫片 HGJ71-91 10～600 0.6～4.0
石棉橡胶板垫片 SH3401-96 15～1500 1.0～5.0
四氟包氟垫片 SH3402-96 15～600 2.0～5.0
非金属平垫片 HG20606-97 10～2000 0.25～4.0
四氟包氟垫片 HG20607-97 10～600 0.6～4.0
非金属平垫片 HG20627-97 15～600 2.0～5.0
四氟包氟垫片 HG20628-97 15～600 2.0～5.0
石棉橡胶板垫片 ANSIB16.21 1”～96” 15Ib～600Ib
国外标准有：MSS SP-44，BS3063等。

三、非金属垫片的尺寸偏差

尺寸偏差按执行标准之规定或按GB9129-88之规定执行。

一、金属包垫选用材料技术参数

1.包覆材料

材料 最大硬度 材料 最大硬度
纯铝板 40 08F 90
纯铜板 60 0cr18Ni9 187
镀锡板 90 00cr19Ni10 187
镀锌板 90 00cr17Ni14MO2 187

2.填充材料

材料 最高使用温度℃
石棉板 400
石棉橡胶板 400
耐油石棉橡胶板 350
柔性石墨 450
耐火纤维 450
注：其它材料可由用户选择。

二、金属包垫选用材料

标准号 通经范围（DN）  压力范围（MPa）
JB/T15601-95 10-900 1.0-25.0
JB4706-92
　　　 2000
300-3000 0.25-6.4
JB/T4718-92 150-1800 0.25-6.4
HG2069-97 10-900 2.5-10.0
HG20630-97 15-1500 5.0-15.0
ANSI，JPI，API 1/2”-24” 150Ib-600Ib

三、金属包垫的尺寸偏差

公称通经 外径 内径 厚度
≤500 0
-1.0  +1.0
0  +0.25
0
>500 0
-1.5  +1.5
0

二、金属平行垫分类及选用标准

名称 标准号 通经范围（DN） 压力范围
齿形垫 JB/T88-94 10-800 4.0-200
齿形组合垫 HGJ73-91 10-400 6.3-16.0
齿形组合垫 HG20611-97 10-2000 1.6-25.0
波齿复合垫 本标准的国标由本厂与机械科学研究院等共同起草。
柔性石墨复合垫 HGJ70-91 10-2000 0.25-6.3
齿形组合垫 HG20632-97 1/2”-24” 300Ib-2500Ib
齿形垫 JISB2212
10-400 1.0-6.3
齿形垫 JPI，ANSI 1/2”-24” 150Ib-900Ib
柔性石墨复合垫 HG20608-97 10-2000 1.0-6.3
柔性石墨复合垫 HG20629-97 1/2”-60” 150Ib-600Ib
齿形垫 DIN2697 10-400 6.4-40.0
金属平垫 DIN2695 80-400 6.4-40.0

三、覆层材料选用

名称 最高工作温度℃ 适用垫片种类
柔性石墨 450-650 齿形垫，波齿垫，金属垫，柔性石墨复合垫，齿形垫
聚四氟乙烯 200

四、尺寸偏差

尺寸名称 极限偏差
外径 0
-0.1
内径 +1.0
0
厚度 +0.25
0
密封面粗糙度 Ra=1.6
平行度 每10mm直径长度不超过0.1mm
