天佰立恒温控制阀
使用说明书
l 产品简介
恒温控制阀由恒温控制器与阀体组合而成，安装于散热器进水端，作为室内温度调节之用。该产品使用时不需要额外提供能源，只需动转恒温器将指示标指到标称温度，即可达到自动调节室温的目的。该产品能有效降低采暖费用，具有防过热和防冻功能，既节能又环保。
主要技术参数
控制温度： 6～28℃
恒温器材料： 塑料外壳为阻燃ABS
热力膨胀式感温元件： 液体温包
阀体材料： 锻造黄铜镀镍
公称压力： 1.6Mpa
最大压差： 0.1Mpa
介 质： 水
最高工作温度： 0～120℃
l 使用指南
1、 温度设定
恒温控制器的温度设定范围大，您可以选择您所需要的室温。恒温控制器外壳上印有调温刻度数字，刻度及对应的参考室温如下：
室温（℃）：
6
12
16
20
24
28
刻 度 值
*
1
2
3
4
5
设定后，控制器自动调节室内温度。如：温度设定在“3”时，室温会保持在20℃左右；
若您需要室温保持在16℃，调节到“2”；如需稍高一点的温度，如室温24℃，可调节到“4”。

2、 晚间设定
为了提高舒适程度并节省能源，在晚间或房中无人时，调低设定温度。
3、 通风
采暖季节内如需长时间通风，应将恒温控制器调节到最低档“*”档，以免造成能源浪费。
4、 防冻保护
当您长时间离家时，只要将恒温控制器调到“*”档，室温即保持在6℃左右，确保防冻。
5、 清洁
恒温控制器应经常保持外壳通风孔畅通，以确保调温准确。外壳清洁要用柔性洗涤剂清洁，忌用酒精或漂白剂及有机溶液清洗。

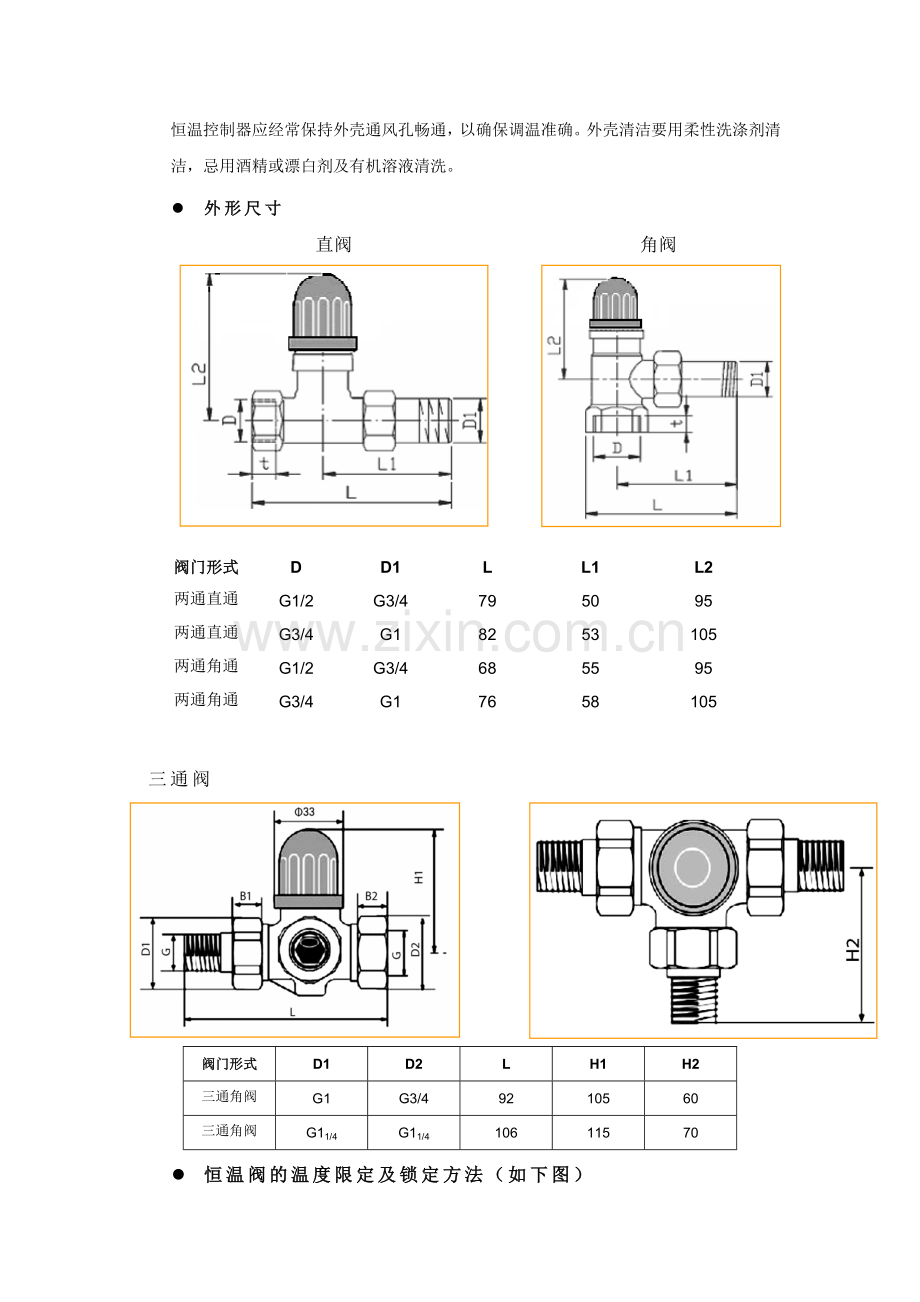

l 外形尺寸
直阀 角阀

阀门形式
D
D1
L
L1
L2
两通直通
G1/2
G3/4
79
50
95
两通直通
G3/4
G1
82
53
105
两通角通
G1/2
G3/4
68
55
95
两通角通
G3/4
G1
76
58
105

三通阀

阀门形式
D1
D2
L
H1
H2
三通角阀
G1
G3/4
92
105
60
三通角阀
G11/4
G11/4
106
115
70
l 恒温阀的温度限定及锁定方法（如下图）

1﹑温度锁定
◆ 将调节手柄旋转到全开位置（刻度5），将恒温器下端的挡圈推向阀门方向到底；
◆ 转动手柄将要锁定的温度档位对准指针，再转动下端挡圈把锁定标也对准指针；
◆ 将恒温器挡圈回位，设定的温度即被锁住。
2﹑温度限制
◆将调节手柄旋转到全开位置（刻度5），将恒温器下端的挡圈推向阀门方向到底；
◆转动手柄将要锁定的温度档位对准指针，如要限制最高温顺时针转动下端挡圈把锁定标超过指针位置。如要限制最低温逆时针转动下端挡圈把锁定标超过指针位置。
◆将恒温器挡圈回位，恒温阀只能在此限定的温度范围内旋转。
3﹑功能接触
◆ 将恒温器挡圈推向阀门方向到底；
◆ 转动手柄将锁定标对准手柄上锁定标；
◆ 将恒温器挡圈回位，所限定温度即被取消。
l 安装要求
1、 首先将阀体正确装于散热器入水管道上；
2、 恒温控制器应水平放置（参见图1），高度离地面约1米，以使室内空气能够畅通流经控制器，以便其正确感应室温；
3、 为了确保方便的安装恒温控制器，应在安装前将手轮设置在最大开启位置（数字5）；
4、 安装时，将控制阀上端轴封外套的六角棱边对准恒温控制器安装端口之内槽口（见图2），并使控制器标记指针朝上（见图1），固定在这个位置旋紧连接螺母；
l 安装及注意事项
散热器恒温阀安装在每台散热器的进水管上或分户采暖系统的总入口进水管上。散热器恒温阀的安装问题很重要，应确保恒温阀能够感应到室内环流空气的温度，不得被窗帘、暖气罩等覆盖；
请勿随意拆卸恒温阀，若有疑问请致电售后服务人员。执行器连接螺母切勿用扳手等工具旋紧，请用手拧紧，以免损坏塑料恒温
