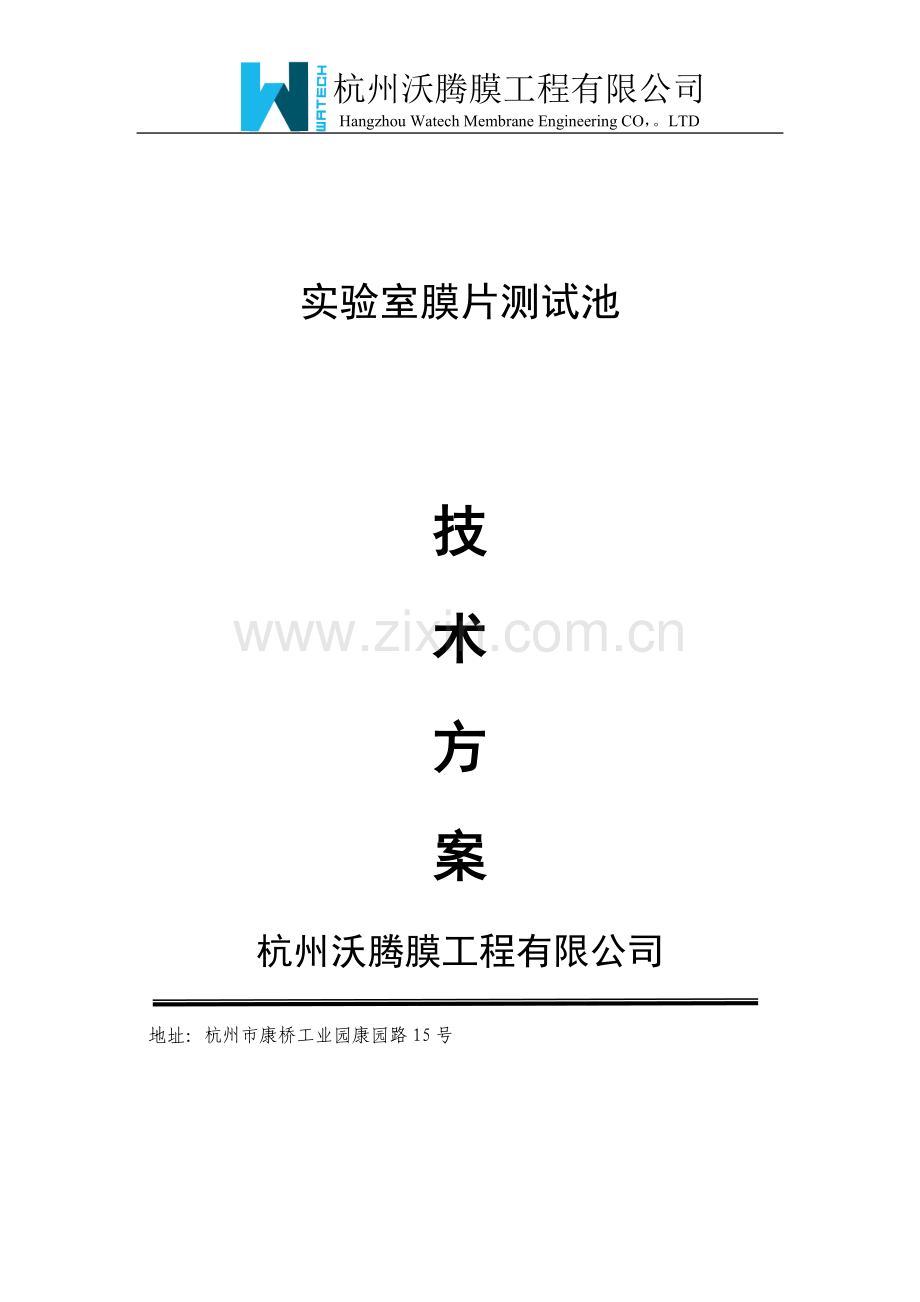

实验室膜片测试池方案书.doc

杭州沃腾膜工程有限公司 实验室膜分离设备

实验室膜片测试池

技
术
方
案
杭州沃腾膜工程有限公司

地址：杭州市康桥工业园康园路15号
6

杭州沃腾膜工程有限公司
Hangzhou Watech Membrane Engineering CO，。LTD

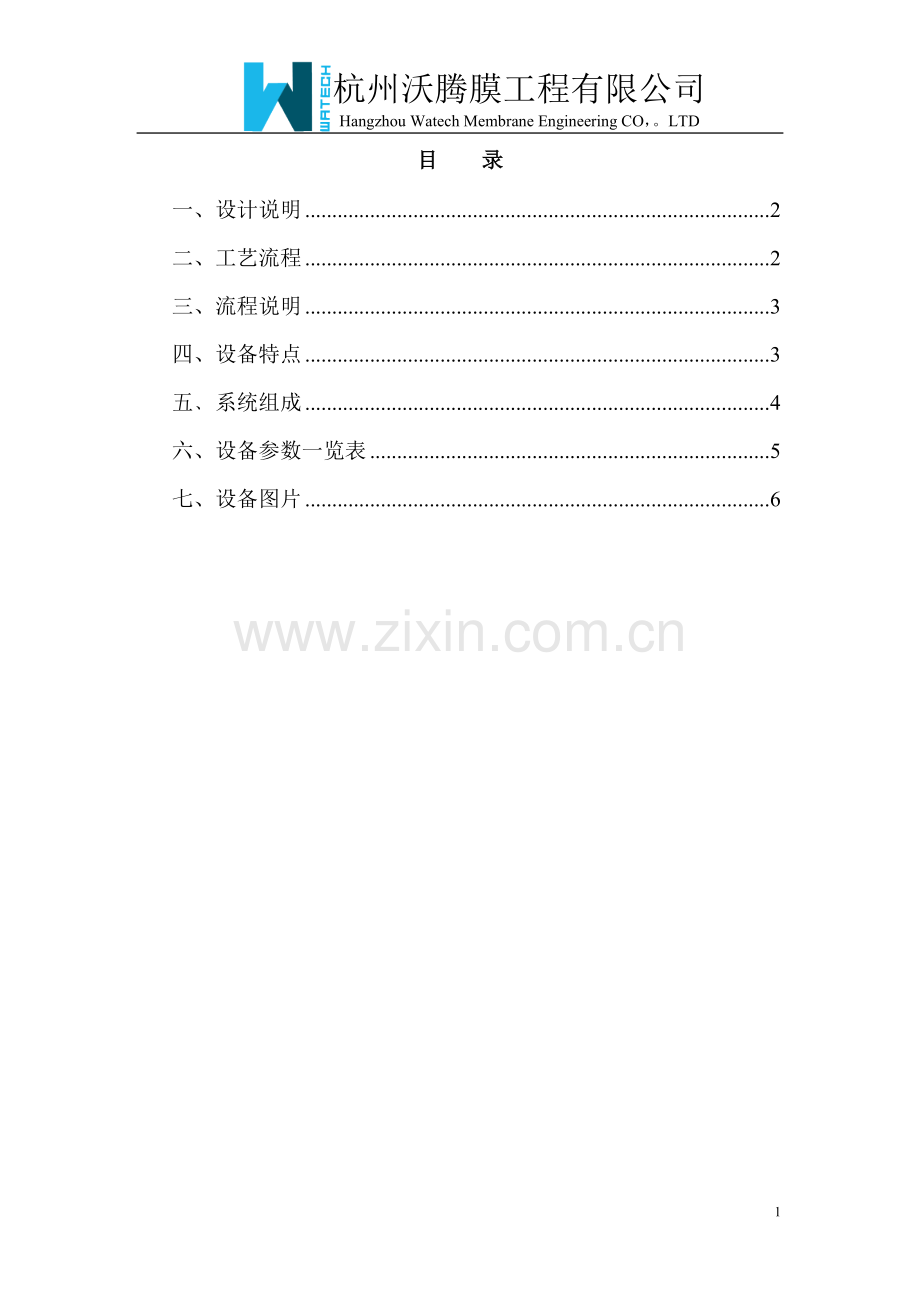

目 录
一、设计说明 2
二、工艺流程 2
三、流程说明 3
四、设备特点 3
五﹑系统组成 4
六、设备参数一览表 5
七、设备图片 6

一、设计说明
本设备主要用于确定料液分离纯化的参数并确定其所能达到的效果及所得产品性能的优劣等，为工业化系统提供设计依据。本系统可以提供相当广的流量、压力范围。最高压力4.1MPa/0.8MPa。
可根据实验需要换装反渗透，纳滤，超滤，微滤等各类膜元件，用于料液的浓缩，脱盐，分离，提纯，澄清，除菌等工艺实验，可广泛应用于制药，食品饮料，化工，植物提取，环保水处理等领域，特别适合高校、科研机构、企业研发中心及小批量生产的使用。

二、工艺流程

三、流程说明
本设备由水箱V101，高压泵P101、膜组件M101即其他阀门、仪表、管路等组成。
1、试验开始前，用清水冲洗设备。
将清水置于水箱V101中，开启阀门G201、针型阀ZX201，同时检查阀门G202处于关闭状态。然后开启高压泵冲洗设备。冲洗结束将水排放。
2、开始试验
将料液置于水箱V101中，开启阀门G201、针型阀ZX201，同时检查阀门G202处于关闭状态。然后开启高压泵，通过调节针型阀ZX201和变频器频率使得运行压力为所需值。收集淡侧溶液，浓侧溶液返回水箱V101，直到达到所需浓缩倍数，或淡测流量小于指定值时停机。
3、试验结束后，用清水冲洗设备。
四、设备特点
1.结构设计紧凑，体积小，安装使用方便,操作简单，设备运行稳定；
2.循环体积小，分离效果好,清洗方便，膜片可长期循环使用；
3.高压力，高效率，耐腐蚀，卫生级别高，压力最高可达4.1MPa/0.8MPa；
4.变频器调速功能，精确控制流量与压力，减少能耗，同时避免开机时对膜冲击；
5.设备为超滤，纳滤，反渗透通用型，可通过更换膜片实现不同分离精度及功能；
6.单个评价池膜有效膜面积为25平方厘米.3池并联
7.可按照客户要求进行个性化设计。

五﹑系统组成
序号
产品名称
规格型号
材质
单位
数量
1
隔膜泵/进口柱塞泵

304
台
1
2
膜片评价池池
350mm*300mm*250mm
304
套
3
3
隔膜压力表
60Bar/2.5"
304
套
2
4
转子流量计
LZT-10M/5GPM

个
1
5
针阀
1/4"
304
个
1
6
底板
配套
304
套
1
7
水箱
10L
304
套
1
8
管路
配套
304
套
1
9
控制系统
配套

套
1

六、设备参数一览表

实验室膜片测试池
基本参数性能
型号
WTM-0806G
WTM-0806H
膜件通用规格
规格一
规格二
规格三
规格一
规格二
规格三
长200mm*宽150mm
Φ100
Φ50
长200mm*宽150mm
Φ100
Φ50
组件的膜面积
0.03㎡
0.00785㎡
0.0019625㎡
0.03㎡
0.00785㎡
0.0019625㎡
最高工作压力
4.1Mpa
0.8Mpa
适应工作温度
5—55℃
5—55℃
适应PH范围
1--14
1--14
最小循环体积
0.6L
0.6L
装置过流速率
1—4L/h
1—4L/h
适用母液体积
0.6—4L
0.6—4L

七、设备图片
