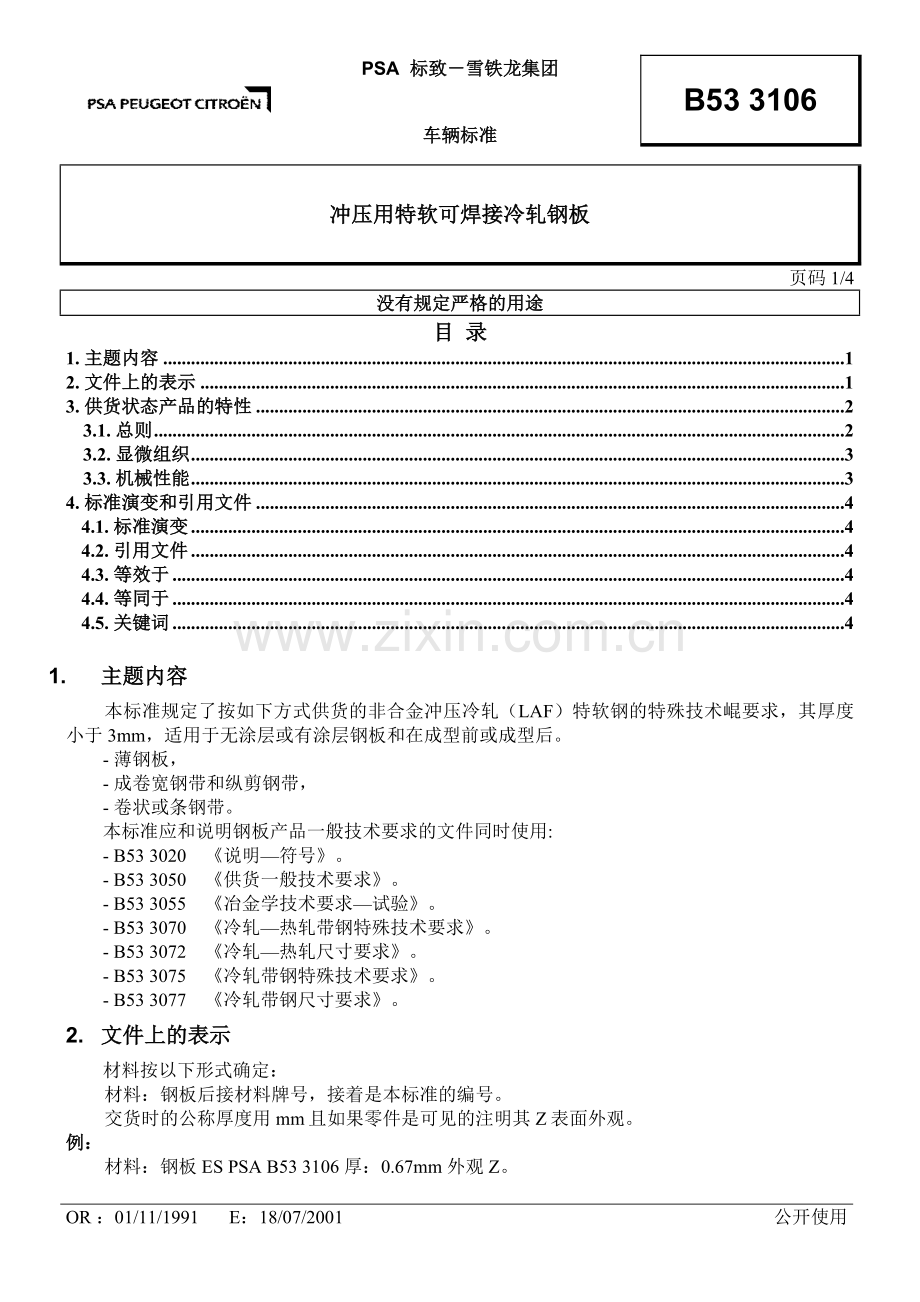

B53 3106-07-2001-E.doc

PSA 标致－雪铁龙集团
冲压用特软可焊接冷轧钢板
B53 3106
4/4

目 录

OR ：01/11/1991
E：18/07/2001
公开使用

1. 主题内容 1
2. 文件上的表示 1
3. 供货状态产品的特性 2
3.1. 总则 2
3.2. 显微组织 3
3.3. 机械性能 3
4. 标准演变和引用文件 4
4.1. 标准演变 4
4.2. 引用文件 4
4.3. 等效于 4
4.4. 等同于 4
4.5. 关键词 4

1. 主题内容
本标准规定了按如下方式供货的非合金冲压冷轧（LAF）特软钢的特殊技术崐要求，其厚度小于3mm，适用于无涂层或有涂层钢板和在成型前或成型后。
　　- 薄钢板，
　　- 成卷宽钢带和纵剪钢带，　
　　- 卷状或条钢带。
　　本标准应和说明钢板产品一般技术要求的文件同时使用:
　　- B53 3020　《说明—符号》。
　　- B53 3050　《供货一般技术要求》。
　　- B53 3055　《冶金学技术要求—试验》。
　　- B53 3070　《冷轧—热轧带钢特殊技术要求》。
　　- B53 3072　《冷轧—热轧尺寸要求》。
　　- B53 3075　《冷轧带钢特殊技术要求》。
- B53 3077　《冷轧带钢尺寸要求》。
2. 文件上的表示
　　材料按以下形式确定：
材料：钢板后接材料牌号，接着是本标准的编号。
交货时的公称厚度用mm且如果零件是可见的注明其Z表面外观。
例：
材料：钢板ES PSA B53 3106 厚：0.67mm 外观Z。

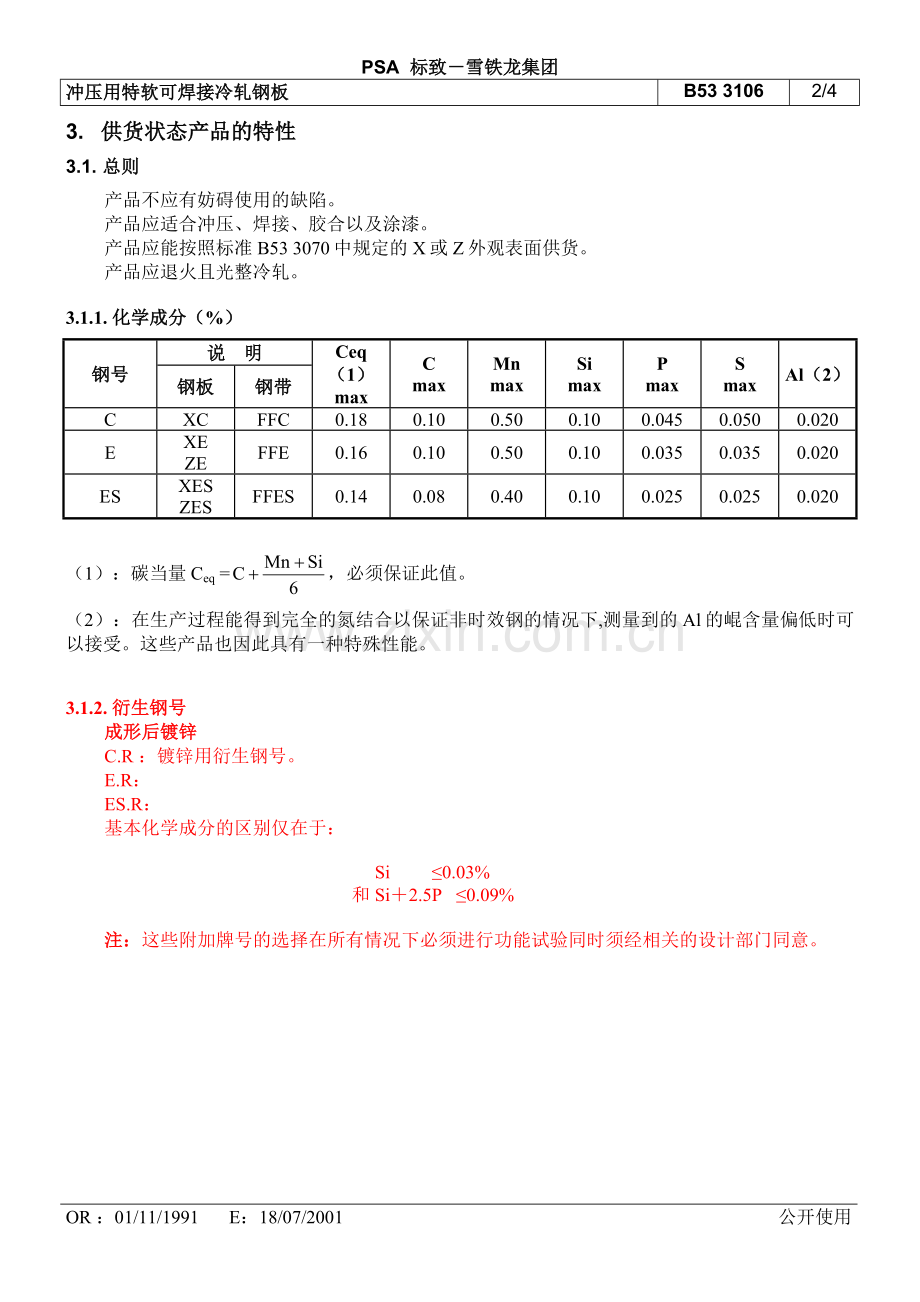

3. 供货状态产品的特性
3.1. 总则
产品不应有妨碍使用的缺陷。
产品应适合冲压、焊接、胶合以及涂漆。
产品应能按照标准B53 3070中规定的X或Z外观表面供货。
产品应退火且光整冷轧。

3.1.1. 化学成分（%）
钢号
说　明
Ceq（1）
max
C
max
Mn
max
Si
max
P
max
S
max
Al（2）
钢板
钢带
C
XC
FFC
0.18
0.10
0.50
0.10
0.045
0.050
0.020
E
XE
ZE
FFE
0.16
0.10
0.50
0.10
0.035
0.035
0.020
ES
XES
ZES
FFES
0.14
0.08
0.40
0.10
0.025
0.025
0.020

（1）：碳当量 Ceq =，必须保证此值。
（2）：在生产过程能得到完全的氮结合以保证非时效钢的情况下,测量到的Al的崐含量偏低时可以接受。这些产品也因此具有一种特殊性能。

3.1.2. 衍生钢号
成形后镀锌
C.R ：镀锌用衍生钢号。
E.R：
ES.R：
基本化学成分的区别仅在于：

Si ≤0.03%
和Si＋2.5P ≤0.09%

注：这些附加牌号的选择在所有情况下必须进行功能试验同时须经相关的设计部门同意。

3.2. 显微组织
3.2.1. 杂质物
金属应清洁、无气孔。在含有最多脆性夹杂的观察范围 内,按照NF A 04-106标准，每一种类型的杂质不应超过JERNKONTORET刻度的“2”。

3.2.2. 组织
　　应无脱碳，不能有带状组织，晶粒形状与大小应均匀。
　　按照NF A 04-102测量的允许晶粒度在表§3.3.1中标出。

3.3. 机械性能
3.3.1. 钢板及带钢
自交付使用日期起6个月内应保证机械性能。
拉伸试样按横向截取。
在试样的宽度不允许实现横向截取时（开裂带钢），可以认为下面的数值同样适用于纵向截取。
试验条件按标准B53 3055规定。

钢　号
Rp0.2
（MPa）
横向
Rm
（MPa）
横向
A% min
ISO
20×80
HRB
max（1）
r18%
横向
n8～18%
横向
AFNOR
晶粒度
min
C（2）
140
260（3）
280
380
28
65
—
—
4
E
180
230
300
360
34
57
≥1.3
≥0.17
5

ES
e≤1.47
160
200
280
340

37

50
≥1.8
≥0.19
6
1.47＜e＜1.95
≥1.6
e≥1.95
160
210
≥1.5

（1）：硬度（供参考）：3次测量的平均值。
（2）：C牌号可用于几何公差允许的弯曲、冲切、辊压等工艺。
（3）：对于XC镀锌钢板，Rp0.2＝140-320MPa；Rm＝280-420MPa。

3.3.2. 冷轧条钢
名称
Rm（MPa）
HRB
HB
弯曲
FFE1
390-490
66-79
112-143
横向
FFE2
440-590
74-88
128-177
横向90度
FFE3
540-680
86-95
161-207
不考虑
FFE4
≥640
≥91
≥192
不考虑

4. 标准演变和引用文件
4.1. 标准演变
4.1.1. 制订
● OR 01/11/1991-标准的建立。

4.1.2. 修订内容
● E：18/07/2001 取消了BHE180烘烤硬化成形的相关试验规定标准。
● D：11/05/1999§ 331增加了横向长度和修改了晶粒度。

4.2. 引用文件
4.2.1. PSA文件
4.2.1.1标准
B53 3020　《说明—符号》。
　　B53 3050　《供货一般技术要求》。
　　B53 3055　《冶金学技术要求—试验》。
　　B53 3070　《冷轧—热轧带钢特殊技术要求》。
　　B53 3072　《冷轧—热轧尺寸要求》。
　　B53 3075　《冷轧带钢特殊技术要求》。
　　B53 3077　《冷轧带钢尺寸要求》。

4.2.1.2其他
4.2.2. 外部文件
NFA 04-102，冶金产品—钢的铁素体或奥氏体晶粒大小的确定。
NFA 04-106，冶金产品—锻造钢非金属夹杂物含量的确定方法—第2部分：采用典型图像的
显微方法。

4.3. 等效于

4.4. 等同于

4.5. 关键词
钢，线材，板材，冷轧，超低碳。
