浆砌片石加固路肩.doc

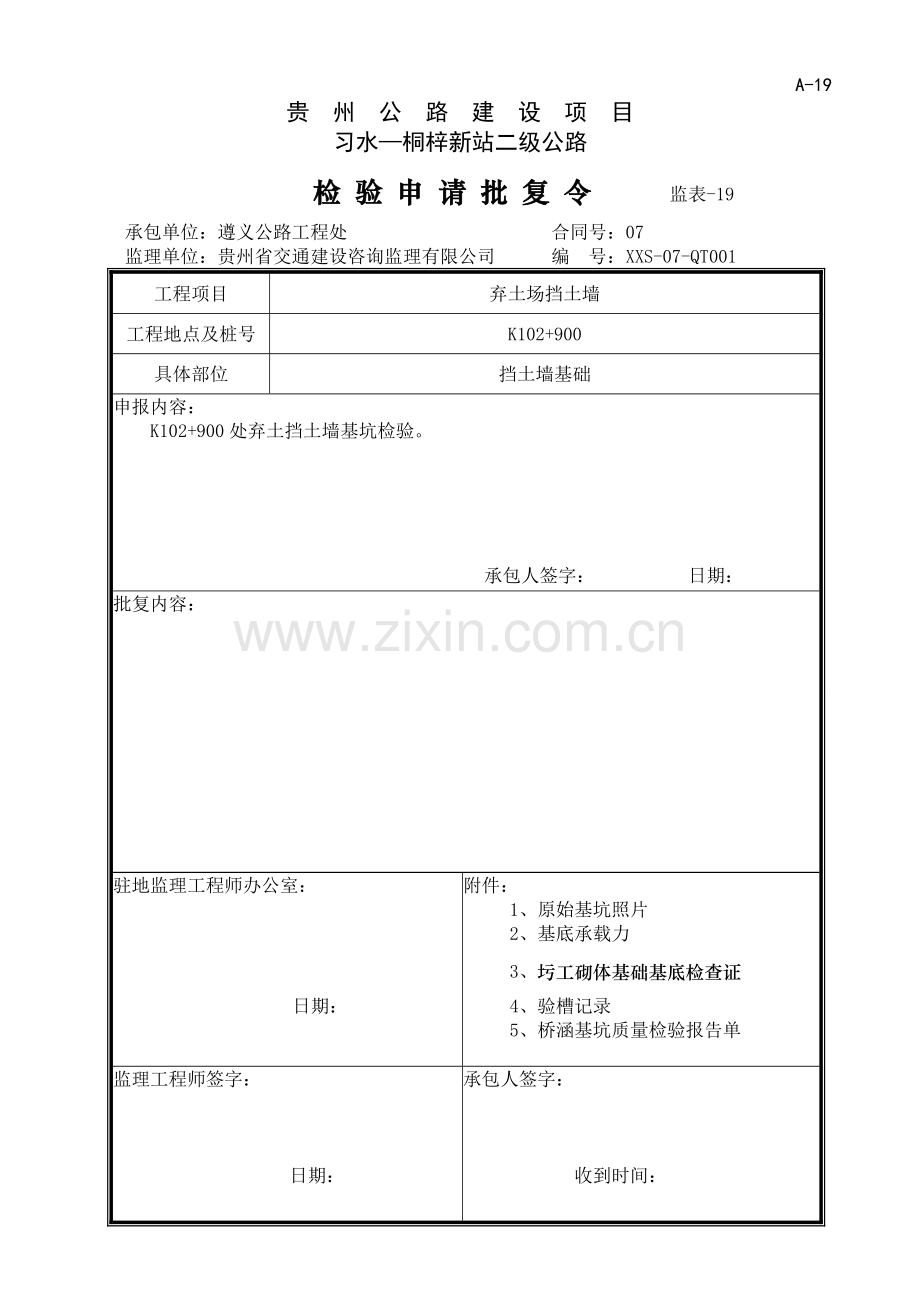

A-19
贵 州 公 路 建 设 项 目
习水—桐梓新站二级公路

检 验 申 请 批 复 令 监表-19

承包单位：遵义公路工程处 合同号：07
监理单位：贵州省交通建设咨询监理有限公司 编 号：XXS-07-QT001
工程项目
弃土场挡土墙
工程地点及桩号
K102+900
具体部位
挡土墙基础
申报内容：
K102+900处弃土挡土墙基坑检验。

承包人签字： 日期：
批复内容：
驻地监理工程师办公室：

日期：
附件：
1、 原始基坑照片
2、 基底承载力
3、 圬工砌体基础基底检查证
4、 验槽记录
5、 桥涵基坑质量检验报告单

监理工程师签字：

日期：
承包人签字：

收到时间：

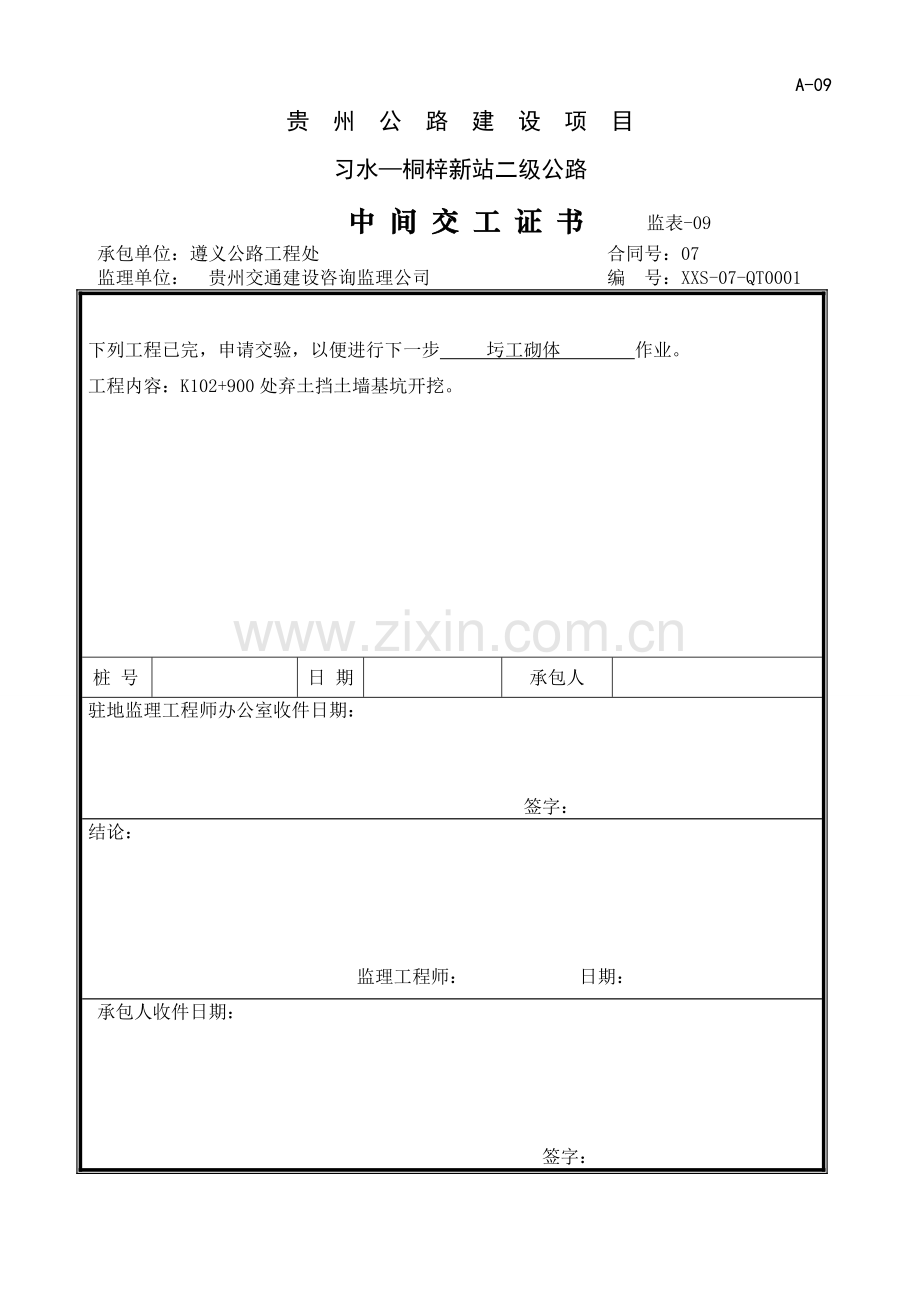

A-09
贵 州 公 路 建 设 项 目
习水—桐梓新站二级公路
中 间 交 工 证 书 监表-09
承包单位：遵义公路工程处 合同号：07
监理单位： 贵州交通建设咨询监理公司 编 号：XXS-07-QT0001

下列工程已完，申请交验，以便进行下一步 圬工砌体 作业。
工程内容：K102+900处弃土挡土墙基坑开挖。

桩 号

日 期

承包人

驻地监理工程师办公室收件日期：

签字：
结论：

监理工程师： 日期：
承包人收件日期：

签字：

CL-05
贵 州 公 路 建 设 项 目
习水—桐梓新站二级公路
施工放样（控制）测量记录表 测表－05
承包单位： 合同号： 编 号：
项目
名称

范 围

桩号(或构件点位)
设 计 值
实 测 值
偏 差
备注
X
Y
X
Y
△X
△Y
√△X２+△Y２

浇注或安装应附构件控制点位布置图及测量原始数据记录

计算数据
测站点座标X： Y：
测距仪型号

后视点坐标X： Y：
距 离AB=
实测距离ABS=
监理单位： 测量范围或桩号：
测量： 记录： 监理工程师： 日期：

CL-06
贵 州 公 路 建 设 项 目
习水—桐梓新站二级公路
一 般 水 准 测 量 记 录 测表-06
承包单位： 合同号： 编 号：
监理单位： 测量范围或桩号：
测站
编号
水准尺读数（mm）
仪器高（mm）
高差(mm)
高程(mm)
备注
后视
前视

闭合差

允许误差

结 论

测量： 计算： 复核： 监理： 年 月 日

C-05
贵 州 公 路 建 设 项 目
习水—桐梓新站二级公路
分项工程质量检验评定表 检评-05
分项工程名称： 所属分部工程名称： 所属建设项目：
工程部位： 施工单位： 监理单位：
（ 桩号、墩台号、孔号）
编号：
基本
要求

实
测
项
目

项次

检查项目
规定值或允许偏差
实测值或实测偏差值
质 量 评 定
1
2
3
4
5
6
7
8
9
10
平均值、代表值
合格率（%）
权值
得分

合 计

外观鉴定

减 分

监 理
意 见

质量保证

减 分

工程质量等级评定
平 分： 质 量 等 级：

检验负责人: 检测: 记录: 复核: 年 月 日

D-19
贵 州 公 路 建 设 项 目
习水—桐梓新站二级公路

圬工砌体施工原始记录 原记—19
承包单位： 合同号：
监理单位： 编 号：
施工日期
起讫桩号
基底土质情况
砌体种类
材料情况
砌筑方法
所用砂浆标号
砂 浆
配合比
砌体
部位
砌体尺寸（m）
基底标高
（顶面）（m）
砂浆是
否饱满
备 注
设计
实际
设计
实际

施工单位技术负责人： 记录： 监理工程师：
注：本表涵洞工程按每道，挡墙工程按座，桥梁工程按分项（部）填记

CLJ-26
贵 州 公 路 建 设 项 目
习水—桐梓新站二级公路
加固路肩砌筑现场质量检验报告单 路检-26
承包单位： 合同号：
监理单位： 编 号：
工程名称

施工时间

桩号及部位

检查时间

项次
检查项目
规定值或允许
偏 差
检查结果
检查方法和
频 率
1
砂浆强度(MPa)
在合格标准内

按JTGF80/1-2004
附录F检查
2
大面平整度(mm)

3
顶面高程(mm)

4
竖直度或坡度(mm)

5
断面尺寸(mm)

6
平面位置(mm)

自
检
意
见

承 包 人： 日期：
检
查
意
见
监理工程师： 日期：

E-27
贵 州 公 路 建 设 项 目
习水—桐梓新站二级公路
水泥砂浆试件抗压强度试验报告单 试记表-27
抽(取)样单位: 施工单位： 合同号：
工程名称: 试验日期: 编 号：
试件尺寸
（mm）

设计标号
（MPa）

试件编号
制件日期
试验日期
龄期（d）
试件尺寸
（cm）
受压面积
( mm2 )
破坏
荷载(KN)
抗压强度
(MPa)
平均抗压强度
( MPa )
备 注

7.5×7.5×7.5
5625

7.5×7.5×7.5
5625

7.5×7.5×7.5
5625

7.5×7.5×7.5
5625

7.5×7.5×7.5
5625

7.5×7.5×7.5
5625

7.5×7.5×7.5
5625

7.5×7.5×7.5
5625

7.5×7.5×7.5
5625

7.5×7.5×7.5
5625

7.5×7.5×7.5
5625

7.5×7.5×7.5
5625

7.5×7.5×7.5
5625

7.5×7.5×7.5
5625

7.5×7.5×7.5
5625

7.5×7.5×7.5
5625

7.5×7.5×7.5
5625

7.5×7.5×7.5
5625

试验单位(盖章): 试验: 计算： 复核:
批准： 监理试验工程师： 日期： 年 月 日
