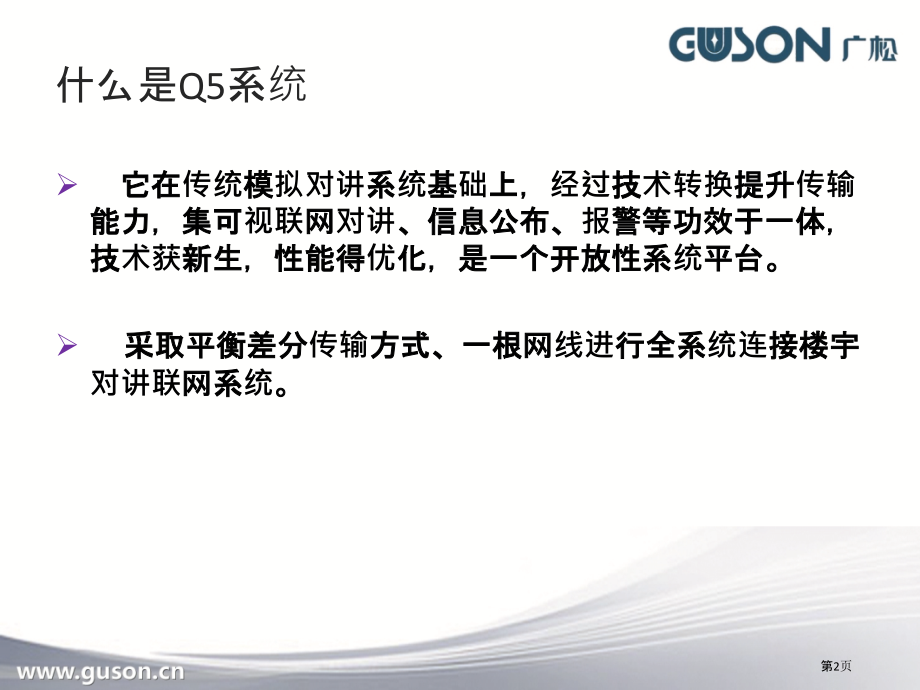

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,广松,Q5,系统介绍,第1页,什么是,Q5,系统,它在传统模拟对讲系统基础上，经过技术转换提升传输能力，集可视联网对讲、信息公布、报警等功效于一体，技术获新生，性能得优化，是一个开放性系统平台。,采取平衡差分传输方式、一根网线进行全系统连接楼宇对讲联网系统。,第2页,数据、视频、音频独立平衡传输回路，彼此无干扰；,数据线对：,LA,、,LB,，橙白、橙色；,视频线对：,VF-,、,VF+,，绿白、绿色；,音频线对：,AF-,、,AF+,，蓝白、蓝色；,电源线对：,GND,、,V+,，棕白、棕色。,Q5,技术特点,第3页,Q5,技术特点,接线简化：全,V,型插拔式接线，直插线接法，接色标提醒，预防接线错误；,高压（,27V,）电源传输，保 证 末端分机供电；,切换器防雷设计，楼道子网与联网网络电气隔离，确保雷击安全；,主机及分机防静电设计，防止干燥季节设备损坏。,第4页,Q5,技术特点,切换器内置视频增益程控赔偿电路，最大赔偿,1200m,；,12,端口交换机，内置视频增益程控赔偿电路，最大赔偿,1200m,；,第5页,关键优势,01,平衡差分传输技术,行业首创地采取平衡差分传输技术，把原模拟基带传输信号转换成平衡差分传输信号，大大提升了系统抗共模干扰能力，从根本上克服了视频、音频及数据信号之间干扰问题，含有里程碑式意义。,02,组网一线通,可视联网、防区报警、刷卡联网、信息公布等信号均由一根五类线实现，增加功效时不需另外布线。,03,调试一键通,在交换机上电前，按住“一键通按键”，交换机将自行对各个端口进行扫描，自动完成包含设备路由信息、视频传输赔偿参数等配置,。,04,优化防雷性能,在防雷上采取优化防护电路，,物理隔离及泄放浪涌设计，,提供更可靠雷击防护性能,，适应恶劣多雷暴区域环境,。,第6页,辅助技术优势,01,远程图像信号程控赔偿技术,可依据联网主机与管理中心机距离远近不一样,自动测试,各个主机,合理,视频赔偿增益，使得联网主机不论距离远近，传输到管理中心处图像效果都能保持一致性并到达理想效果,。,02,宽带视频信号电路交换技术,在视频信号传输过程中，经过设计确保信号在硬件及线路中传输带宽，,确保视频信号传输带宽稳定性,良好还原彩色图像颜色，提升视频传输质量,。,03,抗静电设计技术,室内,机和,门口,机皆,有,防静电设计，,确保设备在干燥易带电环境下安全使用,稳定运行。,04,高压电源供电技术,突破性在对讲系统中使用采取开关电源,35V,高压供电，在用电安全确保下，,线损大幅降低，,提升供电距离,，有效降低电源数量,，良好配合超五类线供电传输,。,第7页,系统优势,把原模拟传输信号经过技术转换成平衡差分传输信号，大大提升了系统抗共模干扰能力，从根本上克服了视频、音频及数据信号之间干扰问题。,系统交换机可自动扫描联网区域内单元信息，自动进行联网扫描，确定单元路由，无须手动配置；自动侦测视频信号衰减幅度，远程图象智能赔偿，使联网主机不论距离远近，传输到管理中心处图像效果能保持一致性并到达理想效果。,视频差分传输，传输不受干扰,第8页,系统优势,因为彩色图像是属于高频信号，当远距离传输彩色视频信号时，会出现图像彩色丢失现象。经过该,宽带视频信号电路交换技术,处理后，能确保视频信号传输带宽稳定性,确保远距离传输彩色图像时不会丢失彩色效果；,系统采取多重阻断和泄放浪涌电流之设计，经过光电、变压器隔离及气体放电管双重保护，有效确保联网系统安全运行，有效预防雷击引发设备损环。,分机和主机皆采取防静电设计，确保设备完全稳定运行；,第9页,成本优势,系统楼内主干及分户线全部采取超五类线传输，联网部分采取超五类线传输，线材成本下降,60%,以上，提升工程商利润空间。,超五类线利用使得对工程管路要求降低，不用要求管路粗细程度，直接降低了项目标管路等辅料成本；更有利于管路较细工程施工。,第10页,成本优势,系统采取标准,V,型插拔式接插件和标准直插线接口，使得施工更便捷，有效降低施工工时，施工成本可降低二分之一。,统一接插件作业可大大降低因现场各种问题面造成故障报修，即使是要更换系统中某一组件时，那也只是举手之劳事情，直接插拔更换即可。大大降低了工程商售后服务时间和成本。,第11页,02,开锁功效,在通话中，室内机能为呼叫单元门口机或者围墙机进行远程开锁。管理机也可认为呼叫围墙机或单元门口机进行运程开锁。住户可以刷卡或使用个人及公共密码开锁。,01,对讲功效,能实现小区出入口,，单元出入口,与住户、管理中心,之,间,可视对讲,。,03,监视功效,室内,机可实时监视,门口,机，管理机可监视,门口,机、小区围墙机图像，每次监视时间为,15,秒。,产品功效,04,分机紧抢救助功效,直接按下室内,机上,呼叫,按钮键，,管理机就会,接收到报警信息，并显示,室内,机号和相对应,门,主机号。,第12页,产品功效,05,信息公布功效,管理中心能向室内机、单元,门口,机发送文字信息,，各集中或分区域或分住户定向发送,。,06,安防报警功效,室内机,含有,安保功效，可,连接,紧急按钮、红外探测器、煤气探测器、门窗磁等,各,种报警,探测器，报警信息可发送给管理中心，可经过管理中心向住户移动电话公布报警信息,。,07,电梯联动功效,电梯可自动识别用户卡权限，,为住户开放,所住楼层,使用权限,。访客经过单元主机呼叫室内分机，住户,开锁,确认后，,系统,给电梯一个,呼梯信号,，,并给,访客,开放对应楼层使用权限,。,08,图像抓拍与存放功效,访客呼叫时可即时统计下访客图像，也可手动抓拍任意时刻屏幕上显示图像以备查询。,第13页,系统组成图,第14页,Q5,系统光纤联网扩展,联网部分采取以光纤联网，联网数据、视频不再受限于联网距离，信号传输无干,扰，图像清楚；且集可视联网对讲、信息公布、报警等多功效于一体，满足各,项功效需求。,应用：适用在已布有局域网小区，或者需要光纤联网小区。,单元配置：单元内配置与,Q5,完全相同。,联网配置：在原有切换器基础上，每条联网之路增加一对光转模块跟光电转换器（每条之路第一个切换器与交换机之间）；若围墙机也需要走光纤话也必须增加一对光转模块跟光电转换器。,模拟,光纤联网,第15页,光纤联网结构图,第16页,Q5,产品介绍,主要特点：,7,寸彩色,TFT,屏幕,通话、振铃音量、图像效果可调,可连接,8,路报警防区,具备信息接收查阅功效,背挂式安装，拆装简易便捷,V31,壳,型号：,EV331-7 EV131-7 EV431-7 EV531-7,第17页,Q5,产品介绍,主要特点：,4.3,寸彩色,TFT,屏幕,通话、振铃音量、图像效果可调,可连接,8,路报警防区,具备信息接收查阅功效,背挂式安装，拆装简易便捷,V08,壳,型号：,EV108-4.3 EV308-4.3,第18页,Q5,产品介绍,主要特点：,4,寸黑白,CRT,分机采取智能,MCU,作主控制，工作稳定,/,通信准确无误,背挂式安装，拆装简易便捷,通话音量、振铃音量、图像可调,V33,壳,型号：,EV333-B EV133-B,第19页,Q5,产品介绍,主要特点：,1/3,寸黑白,/,彩色高清摄像头,LED,夜光键盘,高亮,LED,夜间照明,LCD,汉字显示器幕,内置,ID/IC,读卡门禁开锁，密码开锁,真人语音提醒,门开检测功效,D31,壳,型号：,ED531-C,第20页,单元联网示意图,A,单元单通道联网切换器,B,单元单通道联网切换器,系统电源,联网交换机,联网交换机,12,个,RJ45,口可任意连接联网总线或围墙机,/,管理机；,每条联网总线理论上可连接,64,个联网切换器,/1000,米，考虑到节点损耗，理想状态时小于,15,个切换器,/800,米；,每个单元单通道模块数量限制为,254,个。,第21页,扩展设备使用方法,主机扩展模块,主干模块,二次确认模块,单通道联网切换器,每个主干模块能够分出,4,条主干分支；,每个分支连接单通道模块数量不做限制；,每个单元主干模块数量不做限制；,每个单元最多可接,2,台主机扩展模块，最多可连接,8,台门口主机；,第22页,系统连接说明,一个小区最多可接,32,台管理主机，,32,台小区围墙机，,9999,个单元联网；,交换机最多可连接,4,级交换机，交换机与交换机之间可采取阻水五类线或光钎连接，五类线最长不超出,1000,米；,联网切换器与交换机之间联网可采取阻水五类线或光钎，五类线连接不加中继最长可达,1000,米，采取光钎联网需另加光转模块与光端机进行光电转换；切换器之间采取手拉手联网方式，理论一条支线可接,32,台切换器（,1000,米内）；,一个单元最多可接,8,台门口主机，若独立门禁跨接在联网切换器上最多连接,7,台独立门禁，若直接连接在交换机上，一条支线最多可接,64,台；独立门禁需单独供电，电源电压为,DC12V;,切换器与楼栋模块之间采取超五类线，最长距离不超出,100,米（当,24,米时，需另加一条,RVV2*1.0,辅助供电）。切换器与分机之间最长不超出,150,米；,系统供电为,DC27V.,分机采取基本功效,1,个电源可接驳,6,台模块,24,台室内分机，如对分机具备安防功效信息公布及以上功效,1,个电源可接驳,4,台模块,16,台室内分机。系统第一个电源须同时为联网切换器与主机供电，可适当降低所带模块分机数量。管理机、围墙机、交换机需独立配置一台电源。单元配置多台主机时应为每个主机扩展模块配置一台电源。室内分机防区报警探测器如需供电，需依据探头功率酌情增减电源。,第23页,设备间用线,由,到,用线,单元门口机,单通道联网切换器,CAT5E,，,(,超出,50,米时,CAT5E+RVV2*0.5)(,需,100,米,),单通道联网切换器,主干模块,CAT5E,，,(,超出,25,米时,CAT5E+RVV2*0.5)(,需,150,米,),单通道联网切换器,单通道模块,CAT5E,，,(,超出,25,米时,CAT5E+RVV2*0.5)(,需,150,米,),单通道联网切换器,联网交换机,阻水,CAT5E,，,(,需,1000,米,),单通道模块,室内机,CAT5E,，,(,需,50,米,)(,黑白产品超出,25,米时,CAT5E+RVV2*0.5),室内机,有源探测器,RVV40.3mm,室内机,无源探测器,RVV20.3mm,管理机,联网交换机,阻水CAT5E，(800米时提议配置光端机用光纤,需单独供电),围墙机,联网交换机,阻水CAT5E，(800米时提议配置光端机用光纤,需单独供电),联网交换机,联网交换机,阻水CAT5E，(500米时提议配置光端机用光纤,需单独供电),门口机,电控锁,RVV20.75mm(,视锁而定，如需开锁电源，应注意电源布线,),门口机,开门按钮,RVV20.5mm,门口机,门磁,RVV20.5mm,第24页,系统设计方案,第25页,设计步骤,ABB Group,Start,1.,搜集信息,4.,产品选型,5.,统计点位,2.,分析需求,3.,选择系统,6.,项目清单,满足,需求,7.,绘制图纸,8.,制作方案,End,是,否,第26页,信息搜集,ABB Group,序号,单元数,出入口数量,层数,每梯户数,住户数,1,A,a,r,x,r*x,2,B,b,s,y,s*y,3,C,c,t,z,t*z,小计,第27页,需求分析,ABB Group,系统通道数量,刷卡类型,报警需求,信息公布需求,图像抓拍存放需求,电梯联动需求,第28页,产品选型,-,室内分机,彩色室内分机：,基本型：,EV132-4,（,4,寸）,EV108-4.3(4.3,寸）,EV131-7(7,寸）,EV136-7(7,寸）,标准型：,EV332-4,（,4,寸）,EV308-4.3(4.3,寸）,EV331-7(7,寸）,EV336-7(7,寸）,特色型：,EV335-7M(7,寸触控带图像储存信息公布八防区报警）,EV336-7M(7,寸带图像储存信息公布八防区报警）,EV335-7C(7,寸触摸带信息公布八防区报警）,EV335-7CM(7,寸触摸带图像储存信息公布八防区报警）,黑白室内分机：,基本型：,EV133-B,EV102-B,标准型：,EV333-B,EV302-B,非可视室内分机：,非可视,:EF131,注：标准型分机功效特点：信息公布八防区报警,第29页,产品选型,-,门口主机,黑白数码：,ED131-B(LED,基本型）,ED231-B(LED,带,ID,门禁）,ED331-B(LED,带,IC,门禁）,ED132-B(LED,基本型）,ED232-B(LED,带,ID,门禁）,ED332-B(LED,带,IC,门禁）,ED133-B(LED,基本型）,ED233-B(LED,带,ID,门禁）,ED333-B(LED,带,IC,门禁）,ED431-B(LCD,基本型）,ED531-B(LCD,带,ID,门禁）,ED631-B(LCD,带,IC,门禁）,ED432-B(LCD,基本型）,ED532-B(LCD,带,ID,门禁）,ED632-B(LCD,带,IC,门禁）,ED433-B(LCD,基本型）,ED533-B(LCD,带,ID,门禁）,ED633-B(LCD,带,IC,门禁）,彩色数码：,ED131-C(LED,基本型）,ED231-C(LED,带,ID,门禁）,ED331-C(LED,带,IC,门禁）,ED132-C(LED,基本型）,ED232-C(LED,带,ID,门禁）,ED332-C(LED,带,IC,门禁）,ED133-C(LED,基本型）,ED233-C(LED,带,ID,门禁）,ED333-C(LED,带,IC,门禁）,ED431-C(LCD,基本型）,ED531-C(LCD,带,ID,门禁）,ED631-C(LCD,带,IC,门禁）,ED432-C(LCD,基本型）,ED532-C(LCD,带,ID,门禁）,ED632-C(LCD,带,IC,门禁）,ED433-C(LCD,基本型）,ED533-C(LCD,带,ID,门禁）,ED633-C(LCD,带,IC,门禁）,第30页,产品选型,-,门口主机,黑白直按主机：,EZ131-B(,基本型）,EZ231-B(,带,ID,门禁）,EZ331-B(,带,IC,门禁）,彩色直按主机：,EZ131-C(,基本型）,EZ231-C(,带,ID,门禁）,EZ331-C(,带,IC,门禁）,黑白别墅主机：,EZ132-B(,基本型）,EZ232-B(,带,ID,门禁）,EZ332-B(,带,IC,门禁）,EZ133-B(,基本型）,EZ233-B(,带,ID,门禁）,EZ333-B(,带,IC,门禁）,EC101-B(,基本型）,彩色别墅主机：,EZ132-C(,基本型）,EZ232-C(,带,ID,门禁）,EZ332-C(,带,IC,门禁）,EZ133-C(,基本型）,EZ233-C(,带,ID,门禁）,EZ333-C(,带,IC,门禁）,EC101-C(,基本型）,第31页,产品选型,-,门口主机,彩色触控主机：,ET132-C(LED,基本型）,ET232-C(LED,带,ID,门禁）,ET332-C(LED,带,IC,门禁）,ET432-C(LCD,基本型）,ET532-C(LCD,带,ID,门禁）,ET632-C(LCD,带,IC,门禁）,黑白围墙主机：,EW131-B(LED,基本型）,EW231-B(LED,带,ID,门禁）,EW331-B(LED,带,IC,门禁）,EW431-B(LCD,基本型）,EW531-B(LCD,带,ID,门禁）,EW631-B(LCD,带,IC,门禁）,彩色围墙主机：,EW131-C(LED,基本型）,EW231-C(LED,带,ID,门禁）,EW331-C(LED,带,IC,门禁）,EW431-C(LCD,基本型）,EW531-C(LCD,带,ID,门禁）,EW631-C(LCD,带,IC,门禁）,第32页,产品选型,-,辅助设备,模块类：,电梯联动模块,:EM702,主机扩展模块：,EL102,主干模块：,EL402,楼道标准模块（基本型）：,EM202,楼道标准模块（二次门前机）：,EM202S,楼道信息模块（基本型）：,EM302,楼道信息模块（二次门前机）：,EM302S,楼道基本模块（基本型）：,EM102,电源：,P24-1 P24-2(UPS)(24V)P27-1 P27-2(UPS)(27V),联网类：,联网切换器：,EL202,光转模块：,EL802,联网交换机：,EL302,管理中心类：,彩色管理主机：,EG202-7(ID)EG302-7(IC),门禁类：,ID,读卡器：,ID01 IC,读卡器：,IC01,第33页,统计点位,ABB Group,序号,单元数,出入口数量,层数,每梯户数,住户数,室内机,门口机,分配器,切换器,电源,1,A,a,r,x,r*x,r*x,a,r*x/4,A,r*x/16,2,B,b,s,y,s*y,s*y,b,s*y/4,B,s*y/16,3,C,c,t,z,t*z,t*z,c,t*z/4,C,t*z/16,小计,1,2,3,4,5,第34页,项目清单,ABB Group,序号,名称,型号,数量,总管理中心,1,管理机,2,联网交换机,3,电源,4,汉字软件,5,计算机,小区出入口,6,门口机,小区出入口数量,7,电源,小区出入口数量,单元部分,8,室内机,1,9,门口机,2,10,分配器,3,11,切换器,4,12,电源,5,系统用线,13,单元主干线,超五类线,*2,依据图纸,14,进户线,超五类线,依据图纸,15,联网线,阻水超五类线,依据图纸,16,电源线,RVV2*1.0,依据图纸,第35页,第36页,
