风力发电机吊装全过程

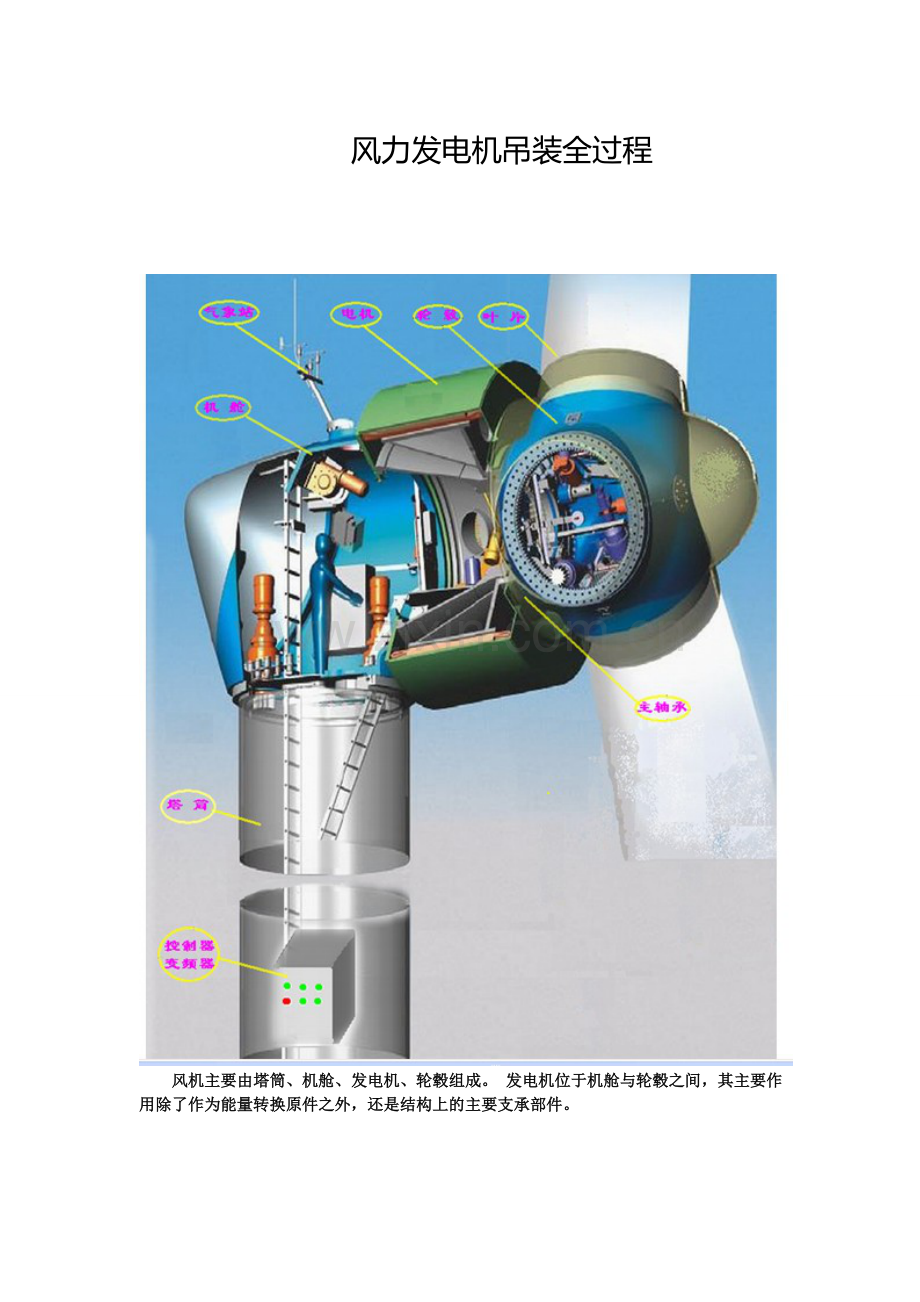

风机主要由塔筒、机舱、发电机、轮毂组成。 发电机位于机舱与轮毂之间，其主要作用除了作为能量转换原件之外，还是结构上的主要支承部件。

风机塔筒基座上安装有塔基控制柜、水冷柜和变频柜，这些设备必须在第一节塔筒吊装之前安装好，图为变频柜吊装。变频柜将风机发出的频率不定的交流电整流成直流电，再逆变成与电网同频率的交流电输出。我场采用的是合肥阳光生产WG2000KFP风能变流（变频）器，分主柜和从柜，背靠背安装，重2x2.5T。

风机塔筒由三节组成，总高度77.5m，总重168.94吨，下部直径4.4m，顶部直径2.686m。由下往上第一节塔筒长19.5m，重62.53吨；第二节塔筒长28m，重53.102吨；第三季塔筒长30m，重37.896吨。图为第一节塔筒起吊。
