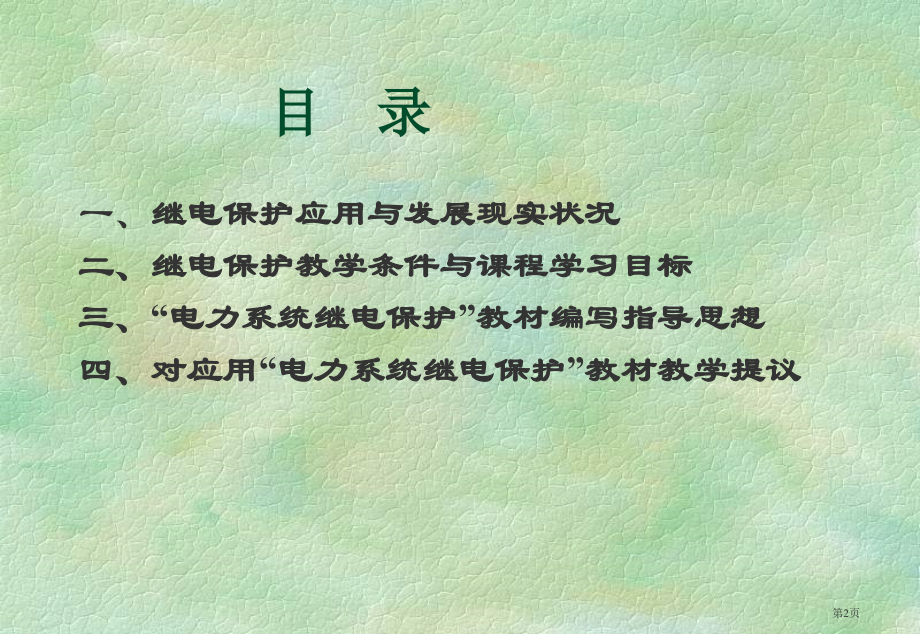

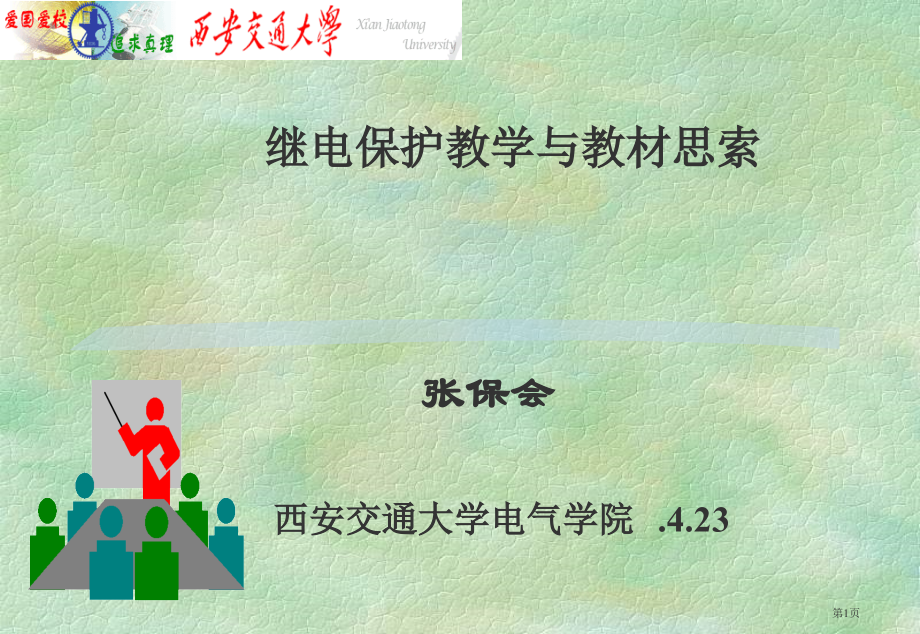

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,张保会,西安交通大学电气学院,.4.23,继电保护教学与教材思索,第1页,目 录,一、,继电保护应用与发展现实状况,二、继电保护教学条件与课程学习目标,三、“电力系统继电保护”教材编写指导思想,四、对应用“电力系统继电保护”教材教学提议,第2页,一、,继电保护应用与发展现实状况（1）,继电保护根本任务在尽可能短时间内切除故障元件，没有改变也不会改变。,继电保护基本原理依据被保护元件“故障、不正常、正常状态”间“差异”，“甄别”出故障元件保护原理，在连续完善和迟缓发展中。,继电保护实现技术伴随相关器件、技术发展，快速改变。,第3页,一、,继电保护应用与发展现实状况（2）,在中、低压电网中：,反应工频相电流、电压幅值特征保护占统治地位，在今后仍会占统治地位。,三段式保护工作配合，仍将是引导建立继电保护思想“独门绝技”。,数字式、电磁式、集成电路式等并存局面，将会连续存在。,第4页,一、,继电保护应用与发展现实状况（3）,在高压电网中：,工频差动原理纵联保护为主保护，距离和零序保为后备保护，今后仍为经典配置。,工频故障分量原理正在逐步应用中。,数字式保护正在逐步取代模拟式保护，当前仍有部分模拟式保护在运行中。,第5页,一、,继电保护应用与发展现实状况（4）,在超高压电网中：,工频故障分量差动原理纵联保护为主保护，距离和零序保护为后备保护，愈加强调主保护双重配置。,工频故障分量原理得到发展和广泛应用。,几乎全部采取数字式保护，推进着数字式保护技术发展。,第6页,一、,继电保护应用与发展现实状况（5）,特高压电网出现将会,：,对保护动作速度提出更加快要求（全线小于20毫秒），可靠性要求更高。,利用故障暂态特征保护原理会得到发展，“预保护”思想显得更为主要。,保护硬件技术将会发展到采样和处理MHz/S信息。分析和计算工具可能以小波、形态学等为主。,第7页,2、继电保护教学条件与课程学习目标（1）,学生条件：,数量增多，平均智商下降，业务课程学习时间降低，理论基础渐微弱，学习动力不足等。,教学条件：,专业课课时降低，试验、实践步骤不充分，教学地位下降，教学研究缺乏，教师经验与投入精力不足，新编精品教材不多等。,课程内容：,保护原理存旧出新，保护技术模拟式、数字式并存，数字仿真得到发展、解析分析依然需要，与其它专业融合日益深入。,第8页,2、继电保护教学条件与课程学习目标（2）,本科学生培养目标：,变“专业人才”教育，为相对通用人才“能力、素质”教育。,电气工程及其自动化毕业生工作领域：,电信行业、自动化行业、电力一次设备制造业、电力二次设备制造业、电力系统运行、设计、安装等部门，工业、企业用电等。,课程学习目标：,了解,电力元件故障对电力系统危害，,掌握,故障特征分析、提取和形成继电保护原理普通方法，,学习,惯用保护原理与实现技术，,建立,继电保护研究、开发、应用基础。,第9页,三、“电力系统继电保护”教材编写指导思想（1）,本教材编写背景：,年教育部“十五”规划教材目录中教材。,20主编申请编写任务，教育部评审确定后编写。,准备工作历史：,1995年电力部教指委保护组提议张、尹教授重编保,护教材，适合保护发展。,1996年保护组会议上讨论了教材编写纲领。,20重新起草编写纲领，讨论、修改后开始编写。,第10页,三、“电力系统继电保护”教材编写指导思想（2）,编写力量组织：,当初继电保护方向中、青年博士生导师、国际上有影响学者，尽可能编写自己最有研究章节。,主审：,老一代教学、科研权威教授贺家李、陈德树。,出版：,由最专业出版社、资深编辑（朱、张等）。,第11页,三、“电力系统继电保护”教材编写指导思想（3）,应用对象：,本科生课程教材，硕士教学参考书，工程技术人员,工作参考书。,编写思想：,服务于当前和今后一段时间实际继电保护 工作。,继承保护教材教学经验，删除逐步退出应用实现技术，增加已经成熟保护新原理和新技术。,汲取国外教材优异部分，专业术语一致。,对学科发展负责，对学生负责。,第12页,三、“电力系统继电保护”教材编写指导思想（4）,本教材特点：,内容安排新旧兼顾：突出保护基本原理、成熟技术和应用广泛装置框图。,内容叙述层次化：编写中落实故障分析基本原理实现技术相关知识四个层次，引导形成保护思想。,多课时、少课时可选性：可选讲前几个知识层次，也可选讲一些章全部知识层次，依据课时数决定讲授内容宽度、深度。,技术用语国际化：技术用语英文标注。,第13页,第14页,第15页,四、电力系统继电保护教材教学提议（1）,章,一,二,三,四,五,六,七,八,九,累计,课时,4,14,12,6,2,8,8,2,8,64,章,一,二,三,四,五,六,七,八,九,累计,课时,4,18,14,6,2,10,8,2,8,72,第16页,第17页,
