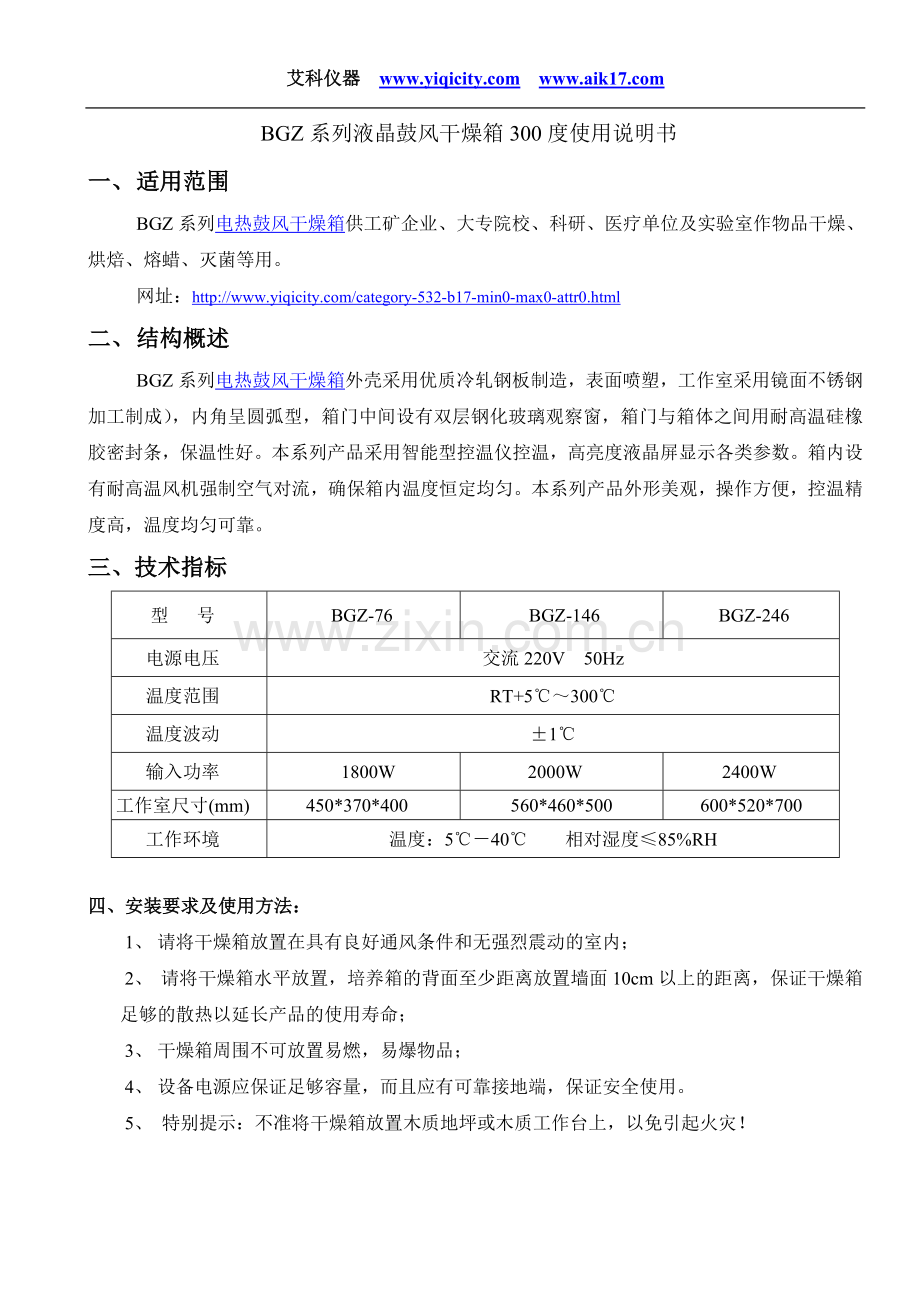

BGZ系列液晶鼓风干燥箱300度使用说明书
一、 适用范围
BGZ系列电热鼓风干燥箱供工矿企业、大专院校、科研、医疗单位及实验室作物品干燥、烘焙、熔蜡、灭菌等用。
网址：
二、 结构概述
BGZ系列电热鼓风干燥箱外壳采用优质冷轧钢板制造，表面喷塑，工作室采用镜面不锈钢加工制成），内角呈圆弧型，箱门中间设有双层钢化玻璃观察窗，箱门与箱体之间用耐高温硅橡胶密封条，保温性好。本系列产品采用智能型控温仪控温，高亮度液晶屏显示各类参数。箱内设有耐高温风机强制空气对流，确保箱内温度恒定均匀。本系列产品外形美观，操作方便，控温精度高，温度均匀可靠。
三、技术指标
型 号
BGZ-76
BGZ-146
BGZ-246
电源电压
交流220V 50Hz
温度范围
RT+5℃～300℃
温度波动
±1℃
输入功率
1800W
2000W
2400W
工作室尺寸(mm)
450*370*400
560*460*500
600*520*700
工作环境
温度：5℃－40℃ 相对湿度≤85%RH

四、安装要求及使用方法：
1、 请将干燥箱放置在具有良好通风条件和无强烈震动的室内；
2、 请将干燥箱水平放置，培养箱的背面至少距离放置墙面10cm以上的距离，保证干燥箱足够的散热以延长产品的使用寿命；
3、 干燥箱周围不可放置易燃，易爆物品；
4、 设备电源应保证足够容量，而且应有可靠接地端，保证安全使用。
5、 特别提示：不准将干燥箱放置木质地坪或木质工作台上，以免引起火灾！

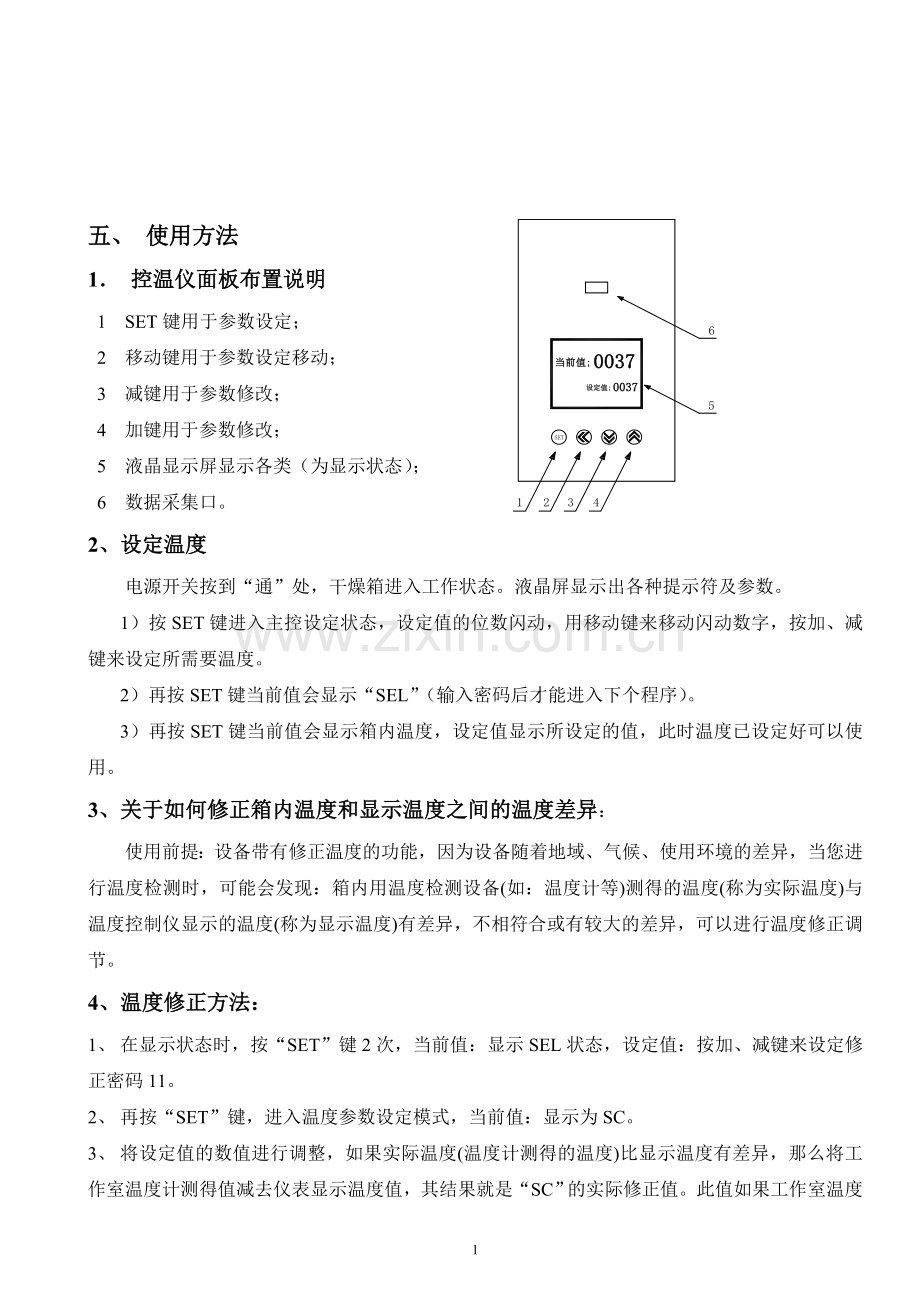

五、 使用方法
1． 控温仪面板布置说明
1 SET键用于参数设定；
2 移动键用于参数设定移动；
3 减键用于参数修改；
4 加键用于参数修改；
5 液晶显示屏显示各类（为显示状态）；
6 数据采集口。
2、设定温度
电源开关按到“通”处，干燥箱进入工作状态。液晶屏显示出各种提示符及参数。
1）按SET键进入主控设定状态，设定值的位数闪动，用移动键来移动闪动数字，按加、减键来设定所需要温度。
2）再按SET键当前值会显示“SEL”（输入密码后才能进入下个程序）。
3）再按SET键当前值会显示箱内温度，设定值显示所设定的值，此时温度已设定好可以使用。
3、关于如何修正箱内温度和显示温度之间的温度差异：
使用前提：设备带有修正温度的功能，因为设备随着地域、气候、使用环境的差异，当您进行温度检测时，可能会发现：箱内用温度检测设备(如：温度计等)测得的温度(称为实际温度)与温度控制仪显示的温度(称为显示温度)有差异，不相符合或有较大的差异，可以进行温度修正调节。
4、温度修正方法：
1、 在显示状态时，按“SET”键2次，当前值：显示SEL状态，设定值：按加、减键来设定修正密码11。
2、 再按“SET”键，进入温度参数设定模式，当前值：显示为SC。
3、 将设定值的数值进行调整，如果实际温度(温度计测得的温度)比显示温度有差异，那么将工作室温度计测得值减去仪表显示温度值，其结果就是“SC”的实际修正值。此值如果工作室温度实测小于仪表显示温度值，那么得到的修正值是负值，反之是正值。
4、 设定好以后，再按住“SET”键，当前值显示“HL”，为斜率修正设定，不要改变默认值(1000)，再按SET键，返回到显示状态，此时温度已修正好。
注：判断前提
1、 温度计需经检测部门检验合格后测量。
2、 水银温度计的测量安装位置：请将温度计悬空于内腔中心位置，不能直接放在隔板上测量。
5、上限温度报警的设定：
a) 按SET键二次进入主控设定状态，当前值显示SEL，设定值显示0000一个数码管开始闪烁。
b) 按"△"输入密码0001，设定值显示密码"0001"时，再按SET键，当前值显示AL1。
c) 再按SET键，当前值显示T，再按"△"或"▽"键设定上限温度报警值。
d) 再连续按"SET"即可返回显示状态。
6、定时时间的设定：
本设备定时范围为0～999分钟，最小设定时间为1分钟，当设定时间为零时，设备为连续工作，若要重新设置时间，可关闭电源，重新启动后即可进行。具体设置方法如下：
a) 按SET键二次进入主控设定状态，当前值显示SEL，设定值显示0000一个数码管开始闪烁。
b) 按"△"输入密码0001，设定值显示密码"0001"时，再按SET键，当前值显示AL1。
c) 再按SET键，当前值显示T，再按"△"或"▽"键设定所需要定时的时间。
d) 再连续按"SET"即可返回显示状态。仪器工作时，定时功能开始启动，恒温后开始计时，到时间结束后加热输出关闭，温度开始恢复到室温状态。
7、自整定功能：
特别提示：当您在外界环境温度变化较大（大于20度），您必须启动自整定功能。
为了保证干燥箱的控温精度，需要启动仪表的自整定功能，使设备在环境温度下，控制器内的技术参数与升温曲线调整到最佳状态，从而达到精确的控制温度。
Note：

自整定功能的操作
将温度设定为所需温度后，在显示状态状态下，按“▽”10秒以上，此时自整定指示灯亮，自整定状态开始。当自整定结束，自动进入正常工作状态。自整定过程中，仪表不响应任何操作，如需停止自整定，请关闭电源。
特别提示：自整定过程切勿切断电源和开启箱门。如自整定非正常中断，自整定过程无效，不会改变原有参数。

六、注意事项
1．干燥箱外壳必须有效接地，以保证使用安全。
2．干燥箱应放置在具有良好通风条件的室内，在其周围不可放置易燃易爆物品。
3．干燥箱无防爆装置，不得放入易燃易爆物品干燥。
4．箱内物品放置切勿过挤，必须留出空间，有利于热空气循环。
5．箱内外应经常保持清洁，长期不用应套好塑料防尘罩，放在干燥的室内。
6、不得将干燥箱安置于木质地坪或木质工作台上，以免高温引起火灾。
七、接线图

八、故障处理
现 象
原 因
处 理
无电源
插头未插好或未供应电源
插好插头或接好线
熔断器断开
更换熔断器
箱内温度不升
设定温度低
调整设定温度
电加热器坏
换电加热器
控温仪坏
换控温仪
循环风机坏
换风机
设定温度与箱内温度误差大
温度传感器坏
换温度传感器
设定温度与传感器测定值有误差
调整过程值偏差数
超温报警异常
设定温度低
调整设定温度
控温仪坏
换控温仪

液晶系列鼓风干燥箱
装　箱　单

序　号
名　称
数　量
备　注
1
光盘
1个

2
采集卡
1个

3
读卡器
1个

4
使用说明书
1份

5
保修卡
1份

6
合格证
1份
