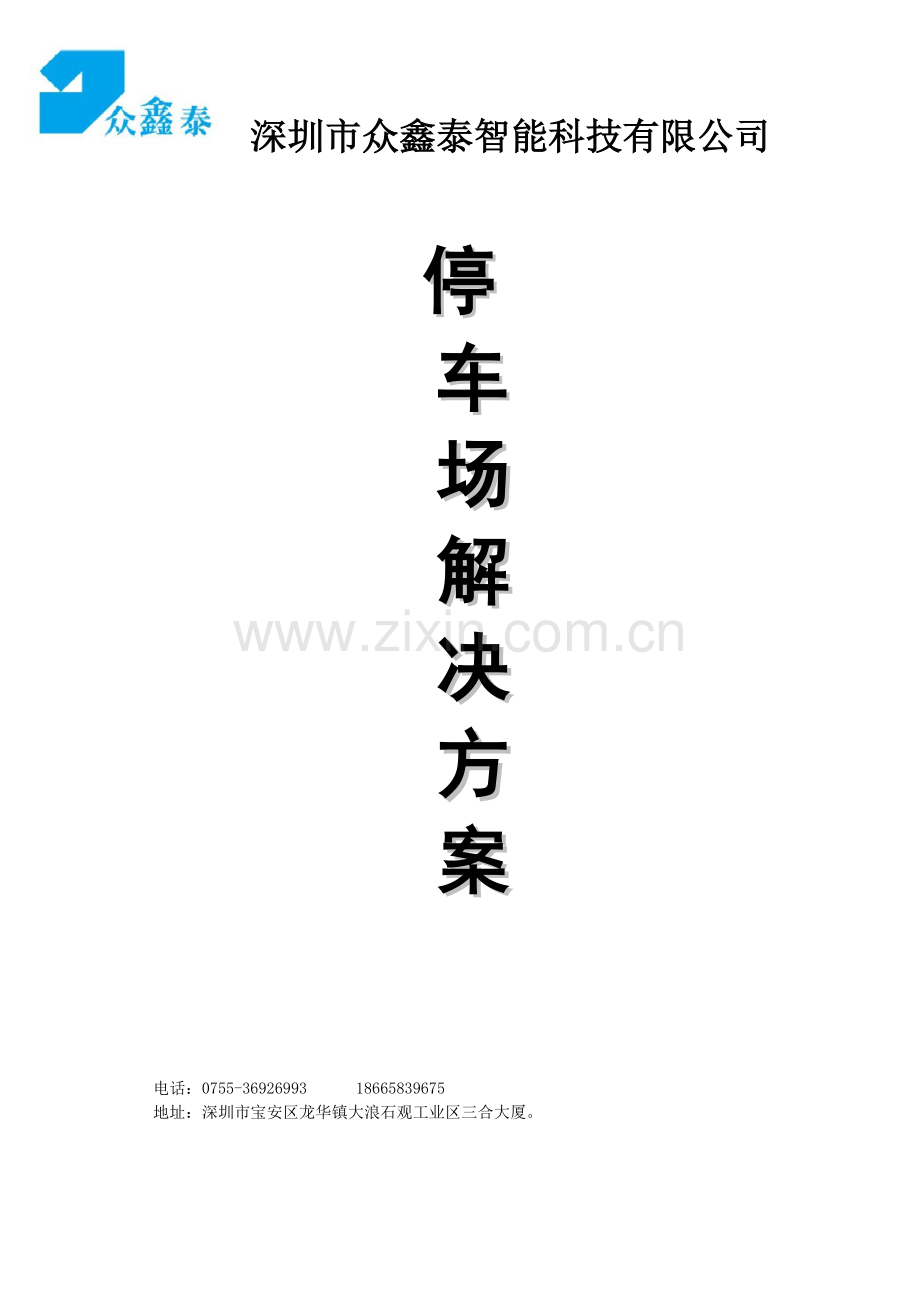

深圳众鑫泰智能停车场标准系统方案1.doc

深圳市众鑫泰智能科技有限公司

停
车
场
解
决
方
案

电话：[phone] 18665839675
地址：深圳市宝安区龙华镇大浪石观工业区三合大厦。

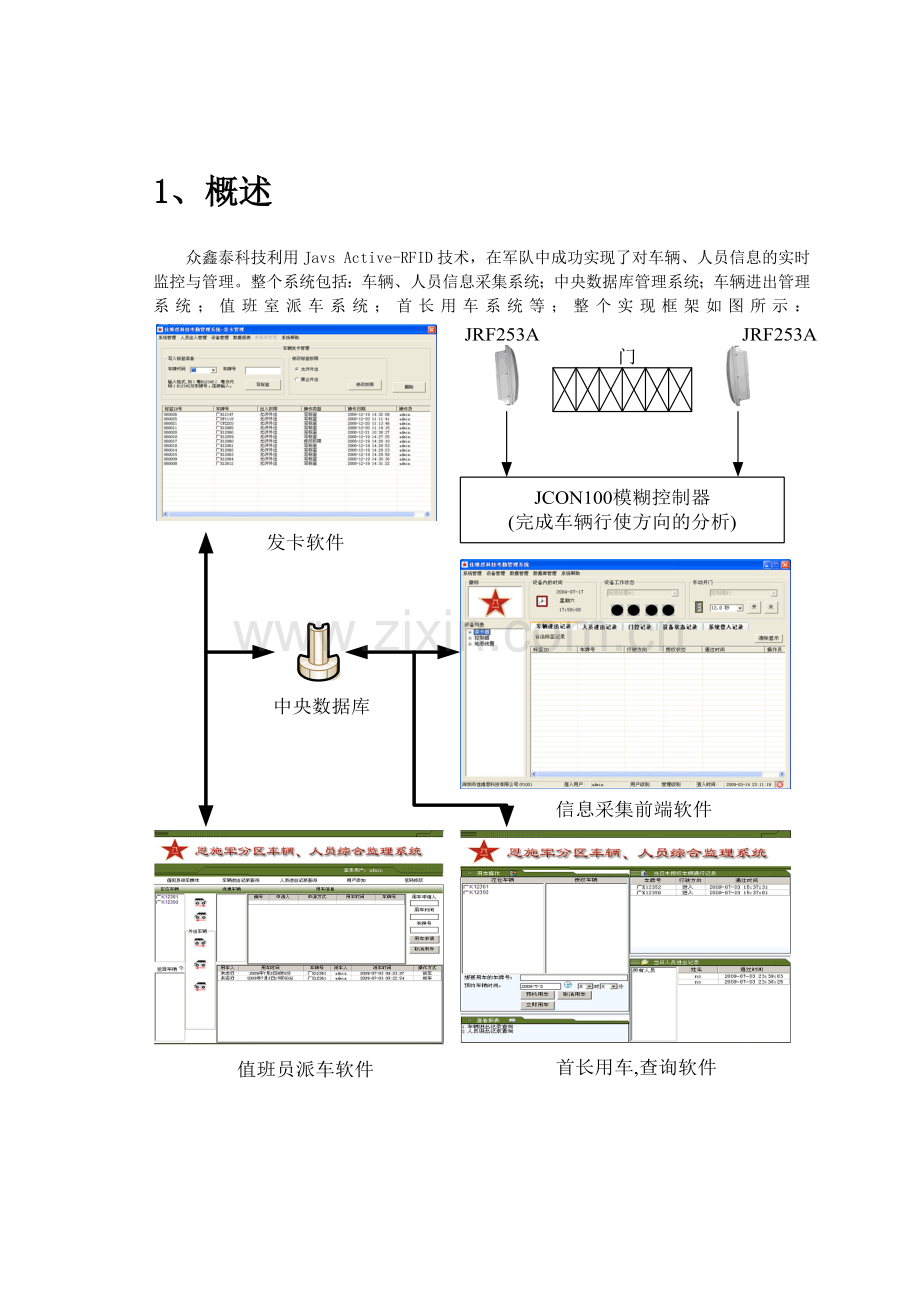

1、概述
众鑫泰科技利用Javs Active-RFID技术，在军队中成功实现了对车辆、人员信息的实时监控与管理。整个系统包括：车辆、人员信息采集系统；中央数据库管理系统；车辆进出管理系统；值班室派车系统；首长用车系统等；整个实现框架如图所示：

2、系统组成
硬件组成
硬件包括：
（1） JRF240A1有源电子标签

主要参数：
工作频率：2.4GHz-2.5GHz
读取方式：只读性
工作方式：主动式或被动式；
发射功率：小于1mW；
读取方式：只读性；
读取距离：0－100米； 0－50米；0－25米； 0－10米；
防水性：具有防水性；
工作年限：5年；
静态工作电流：<10uA；
最大工作电流：<15mA；
工作电压：3V；
查询时间：0.25 – 0.375s; 0.5 – 0.75s; 1.0 – 1.5s; 2 – 3s;
冲撞能力：具有很强的防冲撞能力，能够同时读取卡的数量>2000张；
具有电量指示功能；
具有呼叫功能；
尺寸：54mm×86mm×4.5mm

作用：
保存RFID信息；
作为车辆、人员识别的身份证
（2） 发卡器

主要参数：

载波频率：2400－2500MHz；
发射频率：单载波；
发射载波功率：<=0dBm；
通讯接口：RS232；
RS232通讯速率可以设置（9600、14400、19200、28800、38400、57600（建议使用）、115200）；
具有多标签识别功能；
读取距离：与标签有关；
内部采用多缓存技术（可以同时读取80个标签的缓冲能力）；
记录存储空间：实时发送；
读取标签类型：JAVS1型标签通讯协议；
标签识别准确率：大于99.9999%；
读取距离：0.5米；
电源：DC7.5V-12V
外形尺寸：140mm×100mm×30mm；
重量：0.3kg;

作用：
近距离、桌面式识别JRF240A1有源电子标签；
与发卡软件连接；
使车辆信息或人员信息与电子标签对应；
（3） JCON1000嵌入式前端机

主要参数：
电源: AC220V;
额定功率: 1W；
CPU：ARM；
与读卡器接口：两路RS485与读卡器连接;
与远程接口: 采用TCP/IP
测试口：RS232；
同时处理标签能力：1000；
保存记录能力：32768条;
工作指示：五个LED指示灯与蜂鸣器；
尺寸：260×241×43mm;
使用温度： -40℃ - 75℃；

作用：
与RFID读卡器连接，接收读卡器传送过来的标签信息；
车辆、人员移动方向处理；
与采集软件连接；
权限控制；
道闸或收缩门控制；
保存记录；

（4） JRF255A有源RFID读写器

主要参数：
外形尺寸：320mm×200mm×100mm ；
重量：2.5kg；
3个指示灯：（电源灯：只要接通电源常亮；工作正常灯：每隔1秒闪烁1次；标签指示：读到标签发亮）；
两组对外接口线（一组四芯线；一组六芯线）；
工作温度：-25 ~70℃
储存温度：-40 ~85℃
工作湿度：小于95%
外形尺寸：320mm×200mm×100mm
重量：2.5kg
工作电压：DC 7.5－12V，由配带的电源适配器供电
工作电流：小于200mA；
RS232、RS485通信速率可以设置
作用：
正确识别佩带在车或人身上的RFID电子标签；
与前端机连接；

3、软件组成
软件主要组成有：
（1） 发卡软件
作用：
与发卡器连接，用来读取RFID标签信息；
完成RFID标签与车或人对应；
把数据写入数据库；

（2） 采集软件

作用：
与前端机连接，用来读取前端机里保存的记录；
对前端机工作状态的监视；
把数据写入数据库；

成功应用图片

4.3.停车场系统软件
主要功能：
►故障自检功能（能自动检测道闸、地感、出卡机、显示屏、主板等工作是否正常）；
►管理人员可以在管理中心随时查询到现时停车场内停车情况；任意时刻的出入场记录并可查看相关的图像；
►可用户自定义查询方案可保存、按用户自定义的查询方案查询（万能查询），编辑；
►当系统满位时可向主控板发送不读卡命令。
►软件可控制开、关闸，并且能实时检测道闸开停关状态,以及出卡计数功能。
►强大的收费标准设置功能。可分高低谷，节假日设定收费标准。
►具有满位提示和不读卡功能。如果停车场中车位已满时，显示停车场车辆满位。
►可跳线选择是否关到位取卡、读卡，采用该方式可实现一车一卡，避免丢卡；
►增加非法卡、非法打开道闸记录功能；
►具有重复出场确认放行功能。
►可上传卡片资料，以防数据库丢失，造成重新发卡的困扰。
►双路视频时时监控，使管理员能时时看到出入口的动态。
►临车卡可以进行车型转换收费。
►具有图像对比功能。
►财务报表自动统计功能。
►具有联网功能。
4.3.1.主界面

4.3.2.出入管理界面

4.3.3.发行卡片界面

4.3.4.记录查询界面

五．众鑫泰近期部分工程名录
1． 昆明湖畔之梦停车场二十三进二十三出
2． 广州荔港南湾卡停车场四进四出每天出入车辆2000多辆
3． 长沙王福井商业街停车场二进二出每天出入车辆4000多辆
4． 长沙H新城停车场二进二出每天出入车辆1000多辆
5． 北京世界城晴雪苑和时雨苑停车场四进六出
6． 深圳假日湾停车场二进二出
7． 深圳通业大厦停车场二进二出
8． 深圳名骏豪庭停车场一进一出
9． 深圳中润大厦停车场二进二出
10． 深圳帝港豪庭停车场二进二出
11． 深圳紫金花苑停车场二进二出
12． 厦门繁荣广场停车场四进四出
13．东莞市侨苑山庄四进四出
14．深圳科技园科苑花园三进三出
15．深圳松岗楼岗村三进三出
16．深圳华润二期十一进十出，正在建设中
六．培训计划
天数
培 训 课 程
1天
1. 停车场系统原理及操作
2. 外围设备的操作与维护
1天
3. 计算机软件系统的标准与维护
4. 系统的联网、操作与维护
本系统调试开通后,免费为操作、管理人员进行培训,现场指导.
七．保修及售后服务
1. 自设备验收合格系统自开通验收合格之日起，免费保修一年（人为或自然灾害引起的故障或损坏除外），终身维护。系统常规软件终身免费维护及升级免费保修一年；

2. 建立客户档案，制定维护计划，作好维修记录，向用户提供维护报告。

3. 接到通知后24小时派人到现场处理；

4. 免费保修期内人为或自然灾害引起的故障或损坏，仅收取维修成本费；

5. 免费保修期以外的维修服务仅收取维修成本费。

6. 保修期满后，可根据用户的需求签订保修协议。

八．附件
8.1.客户需求情况调查表
客户名称：
停车场具体位置：
车位总数： 个
客户类别： □ 小区 □ 公共场所 □ 商业大厦 □ 其他
停车场性质：□ 内部专用 □ 公共收费 □ 地下 □ 立体车场 □ 嵌套
本车场所用卡是否实现一卡通：□ 是（□消费 □考勤 □门禁 □其他） □ 否
计划投资总额：
停车场入口个数： 停车场出口个数：
出入口分开： □ 是 □ 否
出入口共道： □ 是 □ 否
出入口限高： □ 有(入口 m 出口 m) □ 无
入口路宽： 出口路宽： 共道总宽：
车场内停车类别：□ 大型车 □ 中型车 □ 小车
□ 月保车 □ 时租车
停车场收费模式：□ 中央收费 □ 出口收费 □ 其它
管理中心是否需要脱机运行： □ 是 □ 否
计划管理人数： 人
是否需要图像对比：□ 是 □ 否
是否需要远距离读卡(40cm以上): □ 是 □ 否
是否需要纳入与公共信息系统： □ 是 □ 否
附录：本停车场收费标准简述：
备注：（其他特殊要求）
